Mạch điều khiển đóng ngắt tải không tiếp xúc Non-contact IR AC/DC Switch

    Mạch điều khiển đóng ngắt tải không tiếp xúc Non-contact IR AC/DC Switch
Nhà sản xuất: MakerLab.vn
Mã sản phẩm:HS001305
Giá bán
75,000₫
Thêm vào giỏ hàng

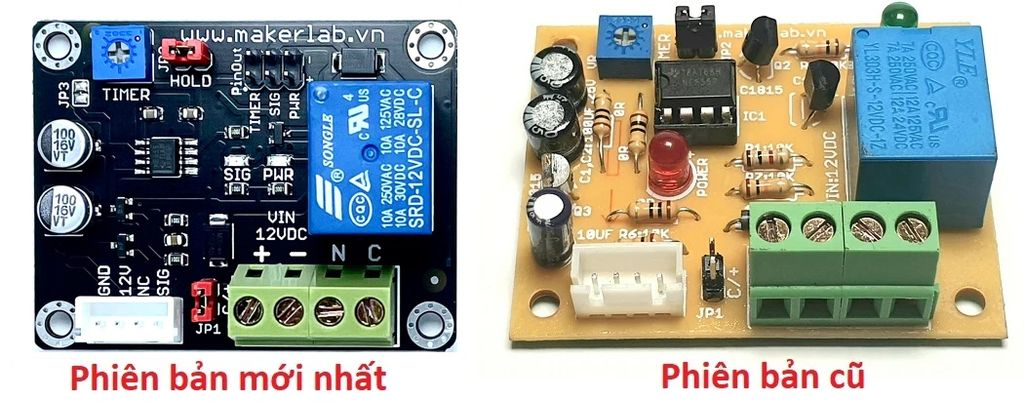

Quý Khách xin lưu ý từ ngày 03/08/2020 mạch chuyển sang phiên bản mới tuy nhiên kích thước, vị trí linh kiện và chức năng của mạch giống và tương thích hoàn toàn với phiên bản cũ:

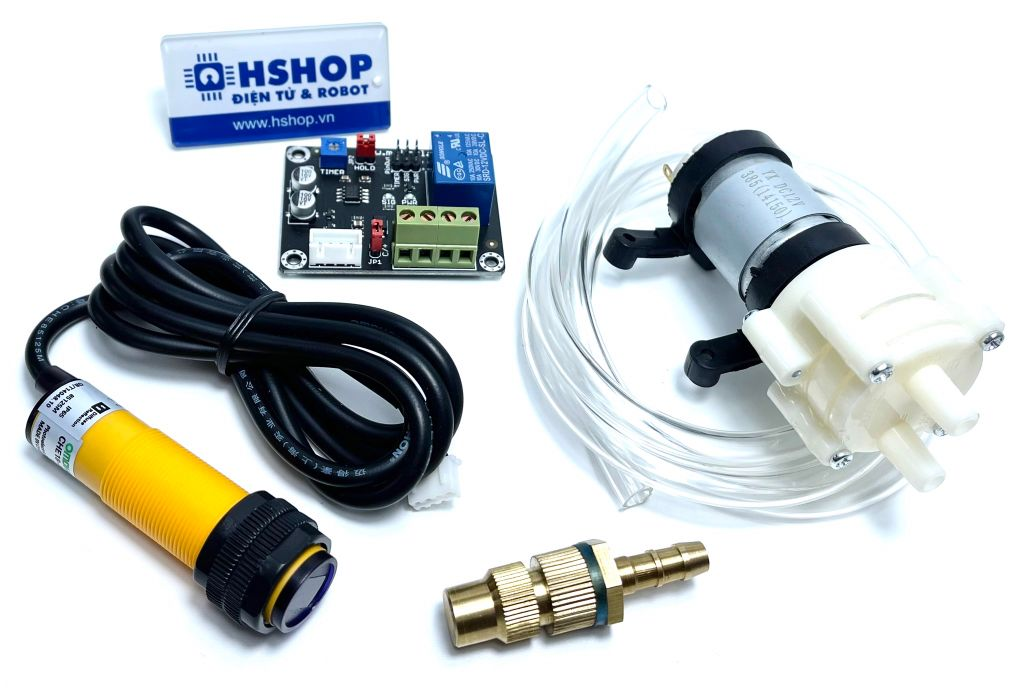

Mạch điều khiển đóng ngắt tải không tiếp xúc Non-contact IR ACDC Switch

Mạch điều khiển đóng ngắt tải không tiếp xúc Non-contact IR AC/DC Switch được sử dụng để bật tắt tải AC/DC bằng cảm biến vật cản hồng ngoại, ứng dụng trong chế tạo các Thiết bị vệ sinh tự động “không chạm”: máy phun dung dịch rửa tay, vòi nước tự động, xả nước WC tự động,…hoặc các ứng dụng cần bật tắt tải mà không cần phải chạm tay vào công tắc.

Mạch điều khiển đóng ngắt tải không tiếp xúc Non-contact IR AC/DC Switch có thể điều chỉnh được độ xa gần, độ nhạy của cảm biến, ngoài ra mạch còn điều chỉnh được thời gian kích hoạt tải dễ dàng giúp tiết kiệm được lượng dung dịch và phù hợp với độ lỏng, sệt của từng loại dung dịch khác nhau.

Thông số kỹ thuật:

  • Nguồn sử dụng: 12VDC (từ 1A trở lên, nếu sử dụng chung nguồn với tải thì công suất nguồn phải đảm bảo để tải hoạt động ổn định).
  • Khoảng cách nhận tối đa của cảm biến:
    • Phiên bản Basic Indoor: sử dụng cảm biến hồng ngoại thường khoảng cách tối đa 100mm tùy theo màu sắc và hình dạng của vật thể, có thể điều chỉnh được độ xa gần của cảm biến, cảm biến phù hợp để sử dụng trong nhà, văn phòng, không phù hợp sử dụng ngoài trời vì dễ bị nhiễu với ánh sáng mặt trời.
    • Phiên bản Pro Outdoor: sử dụng cảm biến hồng ngoại E3F-DS30C4 khoảng cách tối đa 300mm tùy theo màu sắc và hình dạng của vật thể, có thể điều chỉnh được độ xa gần của cảm biến, cảm biến phát và thu tia hồng ngoại theo tần số riêng biệt nên không bị nhiễu với ánh sáng mặt trời, thích hợp sử dụng trong nhà và ngoài trời.
  • Thời gian kích Relay tối đa: 5s, có thể điều chỉnh được thời gian kích hoạt Relay giúp bơm ra lượng dung dịch mong muốn giúp tiết kiệm dung dịch và phù hợp với độ lỏng, sệt của từng loại dung dịch khác nhau.
  • Tải đóng ngắt bẳng Relay với công suất:
    • Tải DC: Tối đa 30VDC / 10A
    • Tải AC: Tối đa 220VAC / 10A
  • Kích thước mạch điều khiển chính: 56 x 43.5mm

Tại sao bạn nên mua "Mạch điều khiển đóng ngắt tải không tiếp xúc Non-contact IR AC/DC Switch" tại Hshop.vn:

  • Có thể hiệu chỉnh thời gian đóng ngắt giúp tiết kiệm dung dịch và an toàn cho trẻ em (chỉ phun ra lượng dung dịch cố định và tự động ngắt).
  • Sử dụng nguồn 12VDC tương thích với phần lớn các loại động cơ bơm hiện nay.
  • Cách lắp đặt đơn giản cổng kết nối cảm biến, nguồn, motor chắc chắn.
  • Linh kiện đảm bảo chất lượng cho độ bền và độ ổn định cao.
  • Đã được kiểm nghiệm thực tế và triển khai tại các Bệnh Viện khu vực TP.HCM.

Hướng dẫn sử dụng.

***Lưu ý: Từ ngày 21/04/2020 mạch được cải tiến sang Version_2 thêm JP2 với tính năng HOLD, khi gắn Jumper này tải sẽ tiếp tục kích hoạt cho đến khi hết thời gian thiết đặt qua biến trở, khi tháo Jumper tải sẽ ngắt khi cảm biến không có tín hiệu để, với việc bổ sung tính năng kích giữ "HOLD" thì ngoài việc có thể làm máy rửa tay tự động các bạn có thể thực hiện các ứng dụng mới, ví dụ:

  • Vòi nước tự động: để tay phía trước cảm biến sẽ kích cho van nước điện tử hoạt động trong khoảng thời gian thiết đặt, lúc này ko cần phải giữ tay phía trước cảm biến mà thoải mái rửa tay khi hết thời gian tải sẽ tự động ngắt.
  • Xả nước WC tự động: khi đi vệ sinh xong để tay phía trước cảm biến để kích van xả nước hoạt động, lúc này không cần phải giữ tay phía trước cảm biến nữa mà thoải mái đi ra ngoài khi hết thời gian mạch sẽ tự động ngắt.

Mạch điều khiển đóng ngắt tải không tiếp xúc Non-contact IR ACDC Switch

Mạch điều khiển đóng ngắt tải không tiếp xúc Non-contact IR ACDC Switch

Demo một mẫu máy hoàn chỉnh kết hợp giữa Hshop.vn (phần điện) và 3Dmeo.com (cơ khí hoàn chỉnh), để đặt mua máy và custom theo mong muốn (như Tặng đơn vị A,B,C,...) xin Quý Khách liên hệ với 3Dmeo.com (lưu ý Hshop.vn chỉ bán phần điện phía trong máy chứ không bán máy hoàn chỉnh):

Phiên bản Basic Indoor sử dụng Cảm biến vật cản hồng ngoại thường thích hợp sử dụng trong nhà:

Mạch điều khiển đóng ngắt tải không tiếp xúc Non-contact IR ACDC Switch

Phiên bản Pro Outdoor sử dụng Cảm biến E3F-DS30C4 với khả năng chống nhiễu cao thích hợp sử dụng ngoài trời:

Mạch điều khiển đóng ngắt tải không tiếp xúc Non-contact IR ACDC Switch
