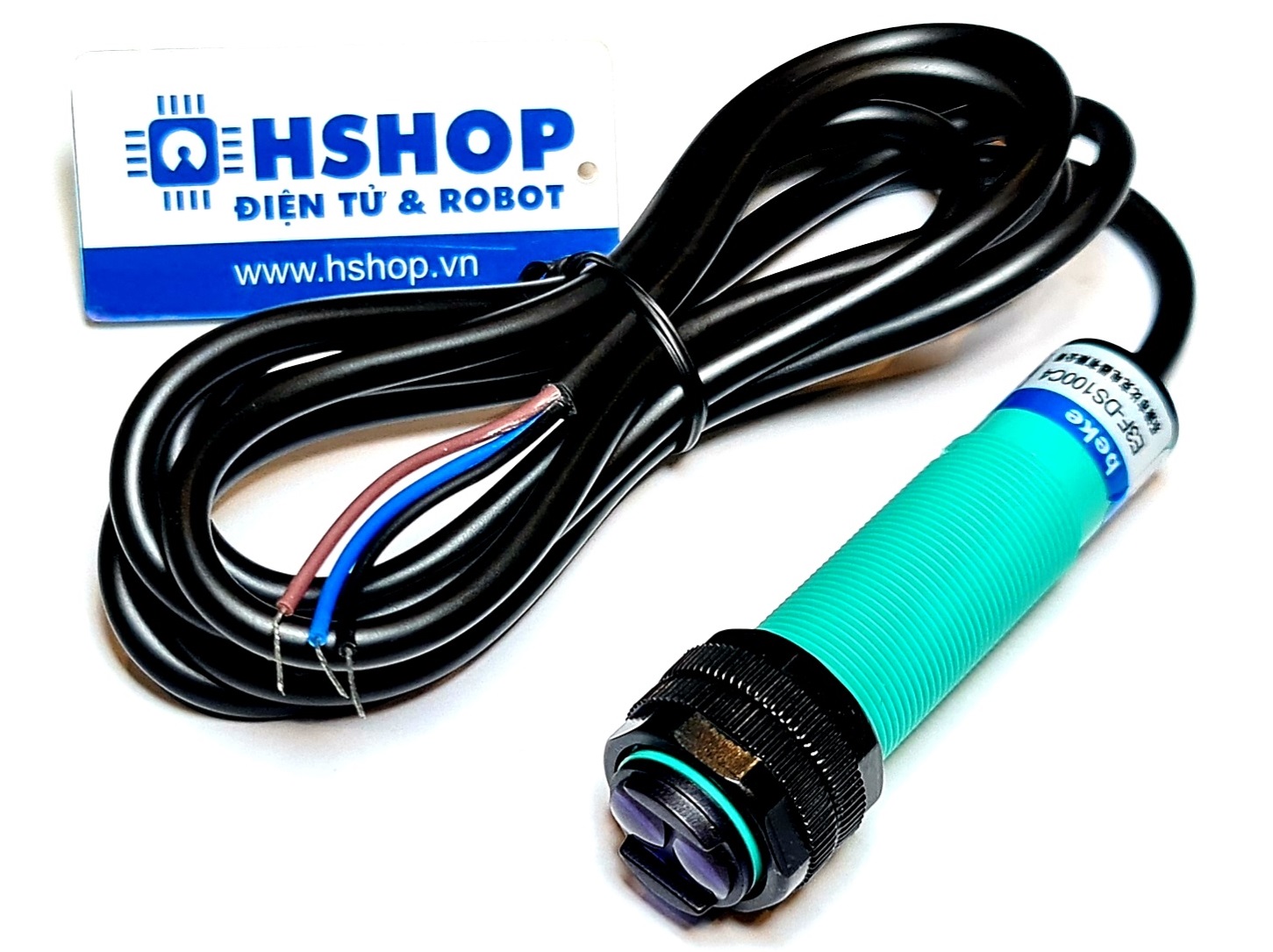

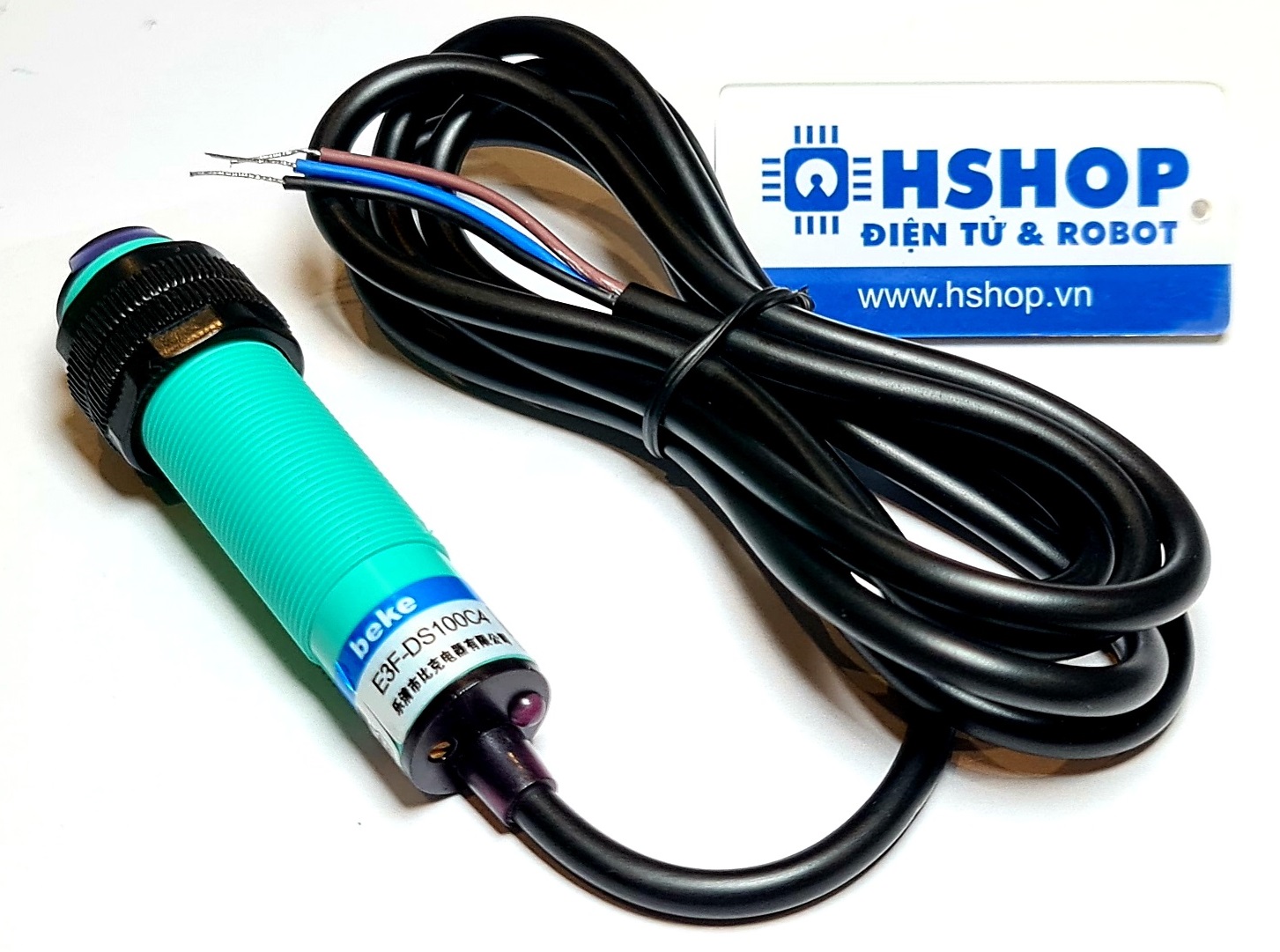

Cảm biến vật cản hồng ngoại E3F-DS100C4 Adjustable IR Infrared Proximity Sensor

    Cảm biến vật cản hồng ngoại E3F-DS100C4 Adjustable IR Infrared Proximity Sensor
Nhà sản xuất: Import
Mã sản phẩm:HS001353
Giá bán
105,000₫
Thêm vào giỏ hàng

Cảm biến vật cản hồng ngoại E3F-DS100C4 Adjustable IR Infrared Proximity Sensor tại Hshop.vn là loại chất lượng tốt với độ bền và độ ổn định cao, cảm biến sử dụng ánh sáng hồng ngoại để xác định vật cản phía trước cảm biến, cảm biến phát ra tia hồng ngoại với dải tần số chuyên biệt cho khả năng chống nhiễu tốt kể cả ở điều khiện ánh sáng ngoài trời.

Cảm biến vật cản hồng ngoại E3F-DS100C4 Adjustable IR Infrared Proximity Sensor có thể chỉnh khoảng cách mong muốn thông qua biến trở trên cảm biến, cảm biến có ngõ ra là cấu trúc Transistor NPN (sinking sensors) đã được nối điện trở nội 10k lên VCC nên có thể sử dụng ngay mà không cần trở kéo lên VCC.

Thông số kỹ thuật:

  • Model: E3F-DS100C4
  • Số dây tín hiệu: 3 dây (2 dây cấp nguồn DC và 1 dây tín hiệu).
  • Chân tín hiệu ngõ ra: dạng Transistor NPN đã được kéo nội trở 10k lên VCC, khi có vật cản sẽ ở mức thấp (Low-GND), khi không có vật cản sẽ xuất ra mức cao (High-VCC).
  • Nguồn điện cung cấp: 6 ~ 36VDC
  • Dòng tiêu thụ: 20~35mA
  • Khoảng cách điều chỉnh cảm biến: 18~100cm
  • Khoảng cách phát hiện vật cản: 0~100cm
  • Góc khuếch tán (góc chiếu): 3~5 độ
  • Có thể điều chỉnh khoảng cách nhận của cảm biến bằng biến trở tinh chỉnh.
  • Dòng kích ngõ ra: 300mA.
  • Có led hiển thị ngõ ra màu đỏ.
  • Chất liệu sản phẩm: vỏ ngoài nhựa ABS, phía trong đổ keo chống nước, chống va đập.
  • Kích thước: 18 x 68mm

Sơ đồ dây:

  • Nâu: VCC
  • Đen: Chân tín hiệu cấu trúc Transistor NPN đã kéo trở nội 10k lên VCC.
  • Xanh dương: GND

Lưu ý: Tín hiệu ra có dòng rất nhỏ nên KHÔNG ĐƯỢC kích trực tiếp vào relay (rơ le) sẽ gây CHÁY cảm biến, có thể tham khảo các Module relay đã được thiết kế bảo vệ.

Kết nối và sử dụng theo hướng dẫn dưới đây:

Vì cảm biến đã được kéo trở nội 10k lên VCC nên điện áp mức cao của chân tín hiệu (Vout) của cảm biến cũng chính là điện áp VCC, có hai trường hợp như sau:

  1. Nếu mạch cần giao tiếp sử dụng mức tín hiệu có điện áp bằng với điện áp VCC của cảm biến (Ví dụ cảm biến và Arduino cùng cấp nguồn chung là VCC=5VDC, điện áp giao tiếp của Arduino cũng là 5VDC và Vout của cảm biến cũng là 5VDC) thì không cần nối trở Rx mà nối trực tiếp chân tín hiệu của cảm biến với chân tín hiệu của Arduino.
  2. Nếu mạch cần giao tiếp sử dụng mức tín hiệu có điện áp khác với điện áp VCC của cảm biến (Ví dụ cảm biến cấp VCC=10VDC, điện áp giao tiếp của Arduino=5VDC) thì cần nối thêm trở Rx như hình dưới để giá trị của Vout=5VDC không làm cháy mạch Arduino, giá trị của Rx được tính theo công thức cầu phân áp là: Rx= (Vout*R1) / (VCC-Vout) = (5*10) / (10-5) = 10k.

Cảm biến kim loại tiệm cận SN04 NPN

Cảm biến vật cản hồng ngoại E3F-DS30C4 Adjustable IR Infrared Proximity Sensor

Cảm biến vật cản hồng ngoại E3F-DS30C4 Adjustable IR Infrared Proximity Sensor

Cảm biến vật cản hồng ngoại E3F-DS30C4 Adjustable IR Infrared Proximity Sensor

Cảm biến vật cản hồng ngoại E3F-DS100C4 Adjustable IR Infrared Proximity Sensor

Cảm biến vật cản hồng ngoại E3F-DS100C4 Adjustable IR Infrared Proximity Sensor

Có thể mua thêm Gá bắt M18 L-Shape Mounting Bracket như hình:

Gá bắt M18 L-Shape Mounting Bracket
