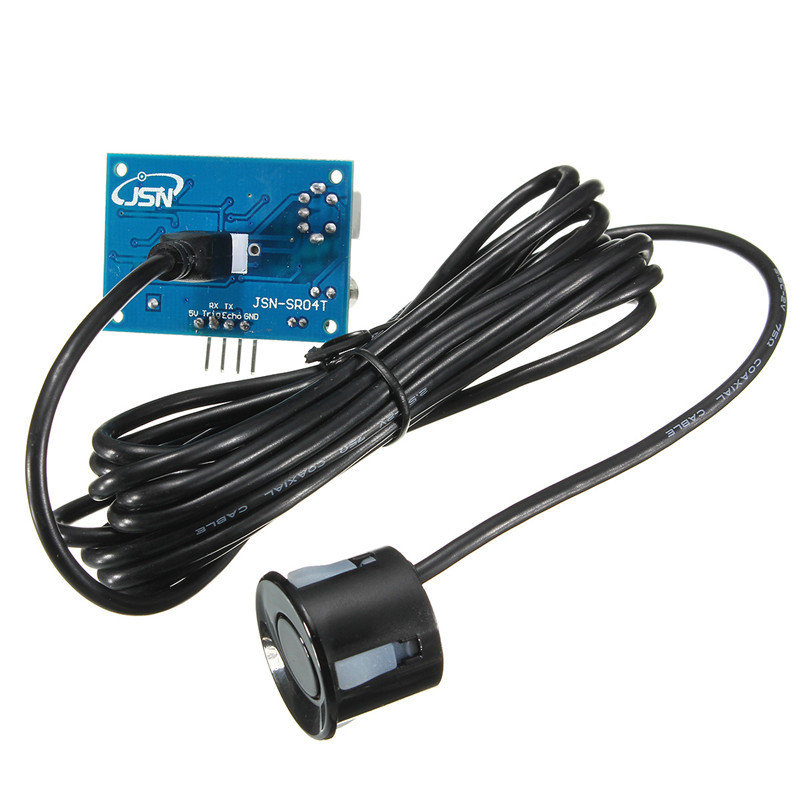

Cảm biến siêu âm chống nước Ultrasonic JSN-SR04T

  • Cảm biến siêu âm chống nước Ultrasonic JSN-SR04T
Nhà sản xuất: Import
Mã sản phẩm: HS000246
Giá bán
185,000₫

Lưu ý cảm biến siêu âm có sóng phát ra theo hình nón nên ở khoảng cách xa hoặc bề mặt vật thể không bằng phẳng sẽ dễ gây nhiễu cảm biến dẫn đến khoảng cách bị sai lệch.

Cảm biến siêu âm chống nước Ultrasonic JSN-SR04T thường được sử dụng trong các ứng dụng cần xác định khoảng cách, vật cản,..., cảm biến có đầu dò chống nước dễ lắp đặt lên thân xe, robot, bồn chứa,...với khoảng đo rất xa từ 20~600cm, thích hợp cho các ứng dụng trong công nghiệp cần độ bền và độ ổn định cao.

Thông số kỹ thuật:

  • Điện áp hoạt động: 3.0~5.5VDC
  • Dòng điện hoạt động < 8mA
  • Tần số siêu âm: 40KHz
  • Khoảng đo: 20~600cm
  • Sai số: +- 1cm
  • Độ phân giải: 1mm
  • Góc đo: 75 độ.
  • Enter the trigger signal
    • 10uS above the TTL pulse
    • The serial port to send instructions 0X55
  • Output the echo signal: Output pulse width level signal, or TTL
  • Chân tín hiệu:
    • 5V: Chân nguồn VCC 3.0~5.5VDC.
    • Trig (RX): Chân Trigger (Mode 1) hoặc RX nếu sử dụng giao tiếp UART (Mode 2 hoặc 3)
    • Echo (TX): Chân Echo (Mode 1) hoặc TX nếu sử dụng giao tiếp UART (Mode 2 hoặc 3).
    • GND: Chân Nguồn Mass 0VDC.
  • Kích thước: 42 x 29 x 12mm

Lưu ý: Mặc định cảm biến hoạt động ở Mode 1, để thay đổi Mode có thể thay đổi giá trị của R27 (Thông tin chi tiết vui lòng xem thêm Datasheet).

Thông số kỹ thuật Datasheet.

Hướng dẫn sử dụng.
