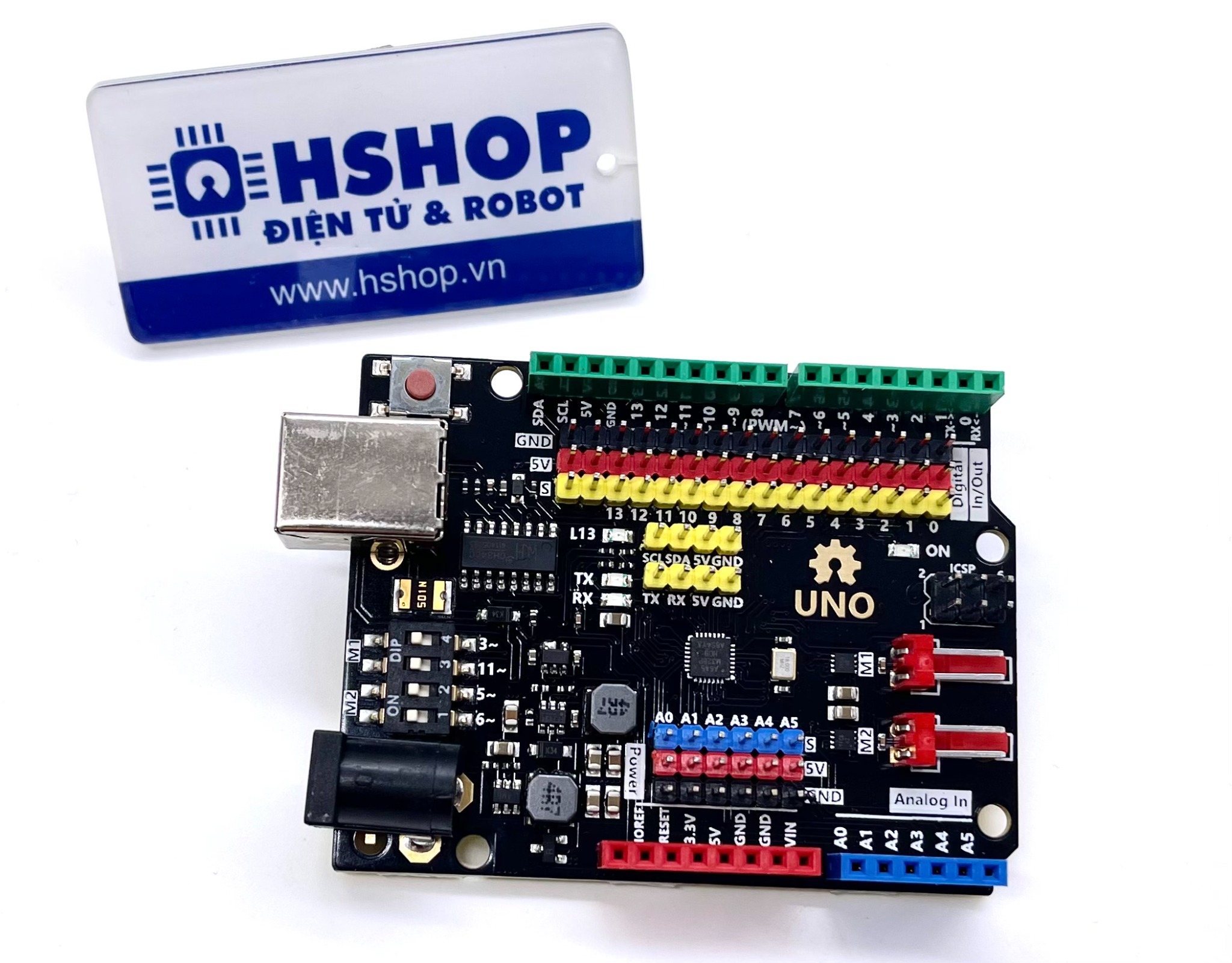

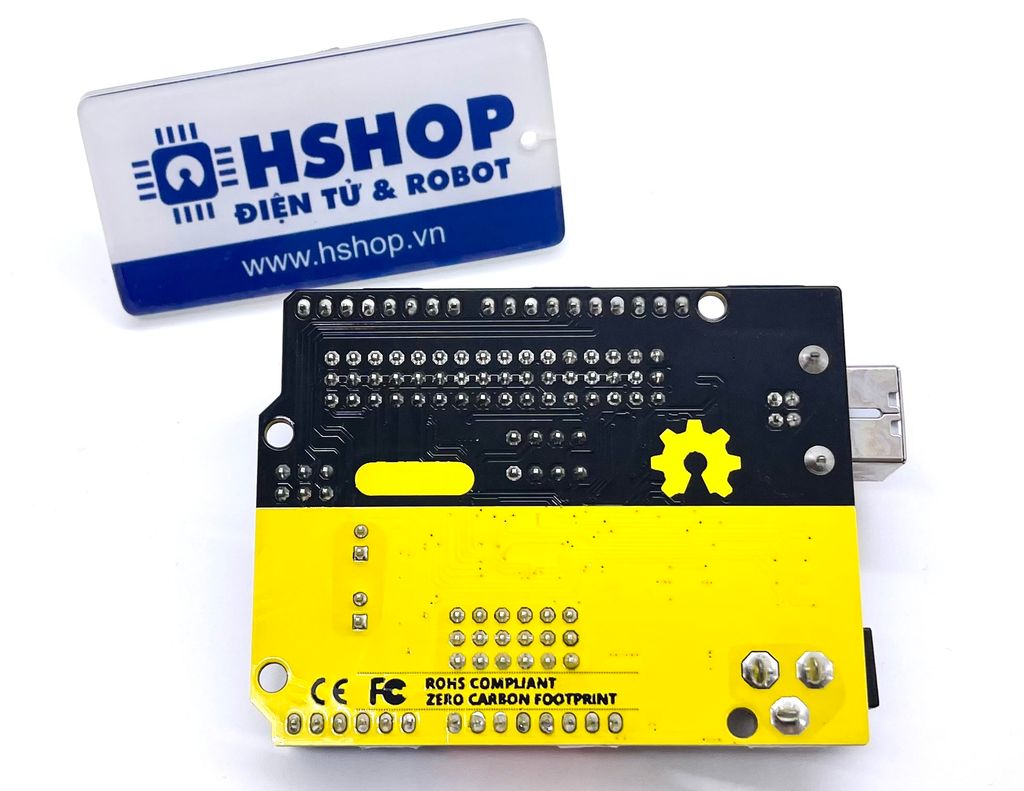

Mạch Uno Pro2M Black with 2 x DC Motor Driver (Arduino Uno Compatible)

Mạch Uno Pro2M Black with 2 x DC Motor Driver (Arduino Uno Compatible) có thiết kế thương thích với Arduino Uno là loại phổ biến và dễ sử dụng nhất trên thị trường hiện nay, mạch Uno Pro 2M còn được tích hợp 2 x DC Motor Driver để có thể điều khiển động cơ DC công suất tối đa 7W, mạch còn được tích hợp thiết kế ổn áp để có thể cấp nguồn linh hoạt 3~12VDC phù hợp với các ứng dụng sử dụng pin.

Mạch Uno Pro2M Black with 2 x DC Motor Driver (Arduino Uno Compatible) được sản xuất bởi hãng Nologo sử dụng các linh kiện chính hãng với độ bền và độ ổn định cao hơn các loại trôi nổi trên thị trường hiện nay.

Lưu ý:

1. Mạch điều khiển động cơ lấy nguồn từ cổng cấp nguồn ngoài nên để cấp nguồn cho động cơ hoạt động cần cấp nguồn vào chân VIN hoặc giắc DC trên mạch.
2. Công suất đầu ra tối đa cho mỗi Motor Driver là 7W, động cơ sử dụng là loại cỡ nhỏ công suất thấp Động cơ DC giảm tốc V1 Dual Shaft Plastic Geared TT Motor – Hshop.vn (mỗi Driver có thể điều khiển tối đa 2 động cơ này) thích hợp với nguồn đầu vào từ 6~8VDC (2 pin 18650), không sử dụng các loại động cơ khác có thể làm cháy Driver.
3. Cổng cấp nguồn VIN có tích hợp mạch ổn định điện áp nên có thể cấp nguồn linh hoạt từ 3~12VDC (nếu sử dụng động cơ thì nên cấp từ 6~8VDC) nên có thể cấp nguồn trực tiếp từ nhiều loại nguồn khác nhau: 2 x Pin AA, Pin Lipo 1 cell 3.7VDC,....

Thông số kỹ thuật:

• Tương thích hoàn toàn về chức năng và cách sử dụng với Arduino Uno.
• Chip điều khiển chính: ATmega328P
• Chip nạp và giao tiếp UART: CH340
• Nguồn nuôi mạch: 5VDC từ cổng USB hoặc nguồn ngoài cắm từ giắc tròn DC hoặc VIN 3~12VDC
• Tích hợp 2 x Motor Driver công suất đầu ra tối đa 7W, động cơ sử dụng là loại cỡ nhỏ công suất thấp Động cơ DC giảm tốc V1 Dual Shaft Plastic Geared TT Motor – Hshop.vn (mỗi Driver có thể điều khiển tối đa 2 động cơ này) thích hợp với nguồn đầu vào từ 6~8VDC (2 pin 18650), không sử dụng các loại động cơ khác có thể làm cháy Driver.
• Chuẩn giắc cắm động cơ: KF2510-2P
• Tích hợp mạch ổn định nguồn có thể cấp nguồn linh hoạt từ adapter, pin từ 3~12VDC.
• Tích hợp các cổng ra chân tín hiệu rào đực kèm nguồn cho các chân Digital và Analog.
• Dòng đầu ra tối đa chân nguồn 3.3VDC: 300mA
• Dòng đầu ra tối đa chân nguồn 5VDC: 1500mA
• Số chân Digital I/O: 14 (trong đó 6 chân có khả năng xuất xung PWM).
• Số chân PWM Digital I/O: 6
• Số chân Analog Input: 6
• Dòng điện DC Current trên mỗi chân I/O: 20 mA
• Dòng điện DC Current chân 3.3V: 50 mA
• Flash Memory: 32 KB, 0.5 KB dùng cho bootloader.
• SRAM: 2 KB
• EEPROM: 1 KB
• Clock Speed: 16 MHz
• LED_BUILTIN: 13
• Kích thước: 68.6 x 53.4 mm

Tài nguyên:

• Trang chủ nhà sản xuất và hướng dẫn sử dụng
• Link tải Driver CH340

Tài liệu hướng dẫn học Arduino:

• Hướng dẫn học Arduino tại trang chủ Arduino.cc
• Sách tự học Arduino rất hay Arduino Workshop.
• Phần mềm Arduino IDE.
