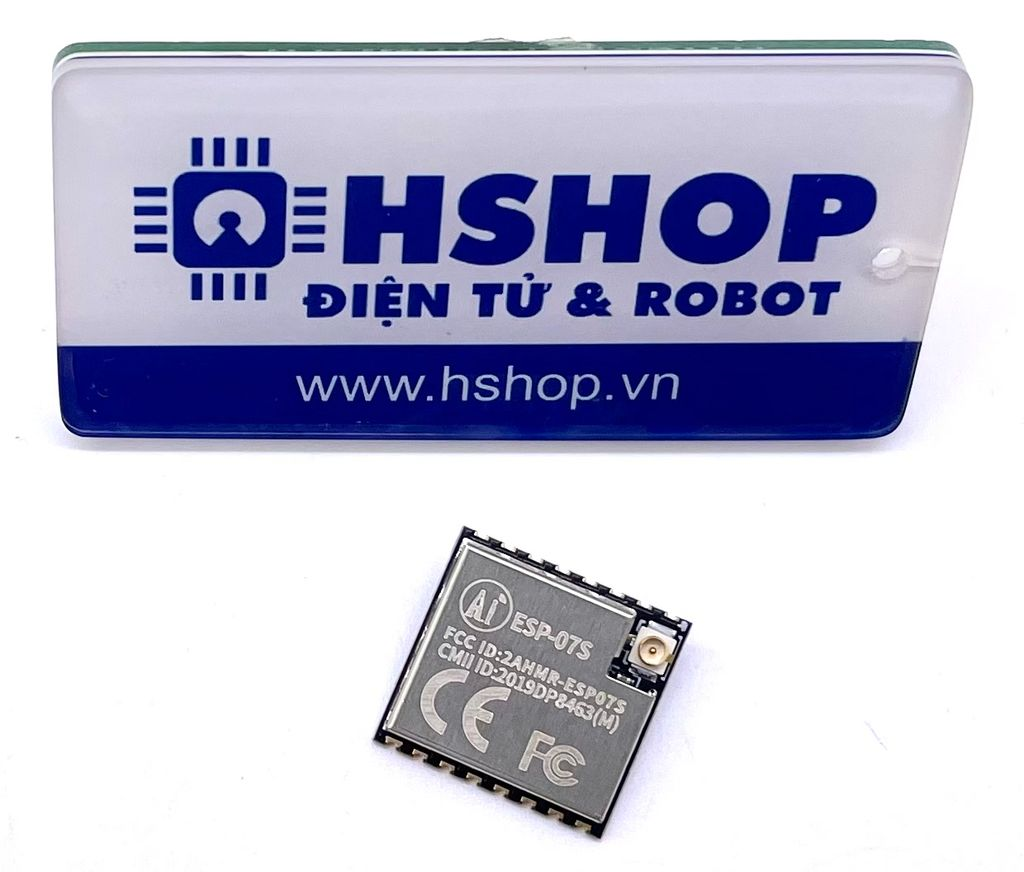

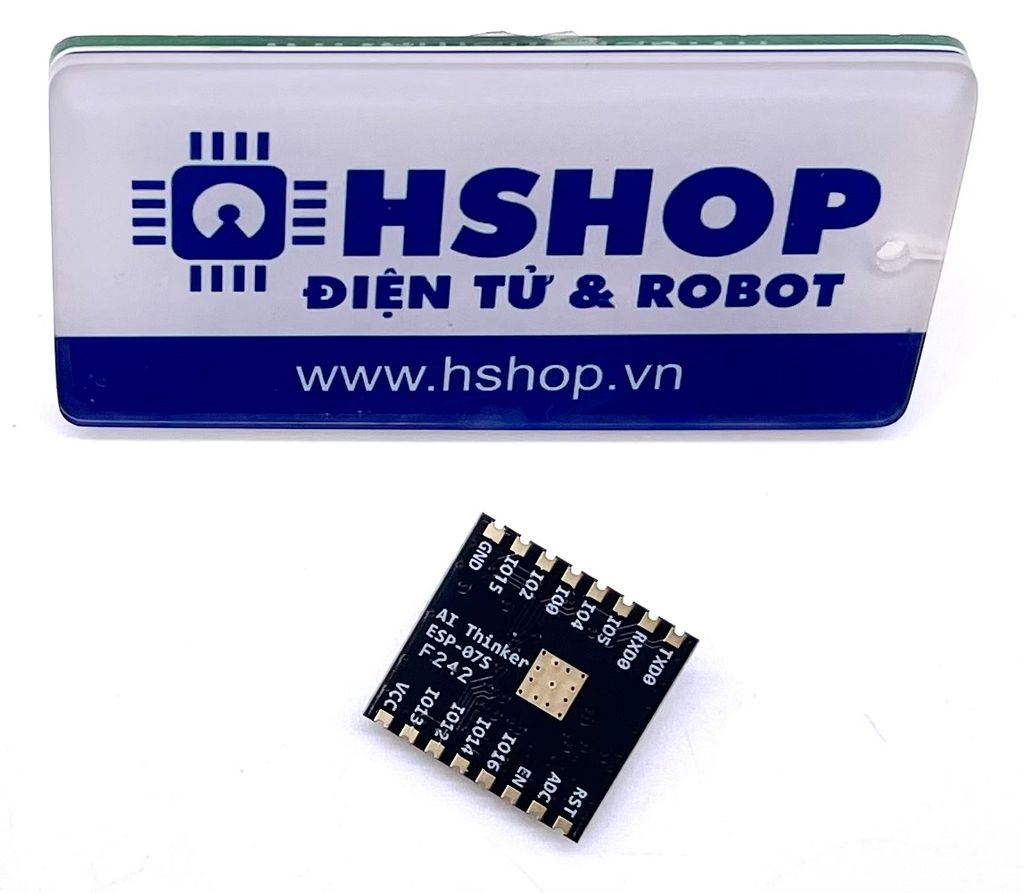

Module Wifi SoC ESP8266 ESP-07S Ai-Thinker

Lưu ý:

• ESP-07S chưa tích hợp Anten, Quý Khách cần mua thêm Anten 2.4Ghz có kết nối Ipex để sử dụng với mạch.
• Có thể mua mạch ra chân Mtiny ESP8266 ESP-07S và mạch nạp Mtiny Programmer để sử dụng và lập trình nhanh hoặc phiên bản Breakout tương thích kiểu chân với ESP-01S tại đây.
• Quý Khách lưu ý mạch tại Hshop.vn là hàng chính hãng Ai-Thinker với chất lượng, độ ổn định và độ bền cao nhất, trên thị trường có rất nhiều loại hàng trôi nổi giá rẻ, chất lượng kém, bắt sóng yếu và không ổn định.

Thông báo của nhà sản xuất Ai-Thinker về 1 số thay đổi ký hiệu trên Module.

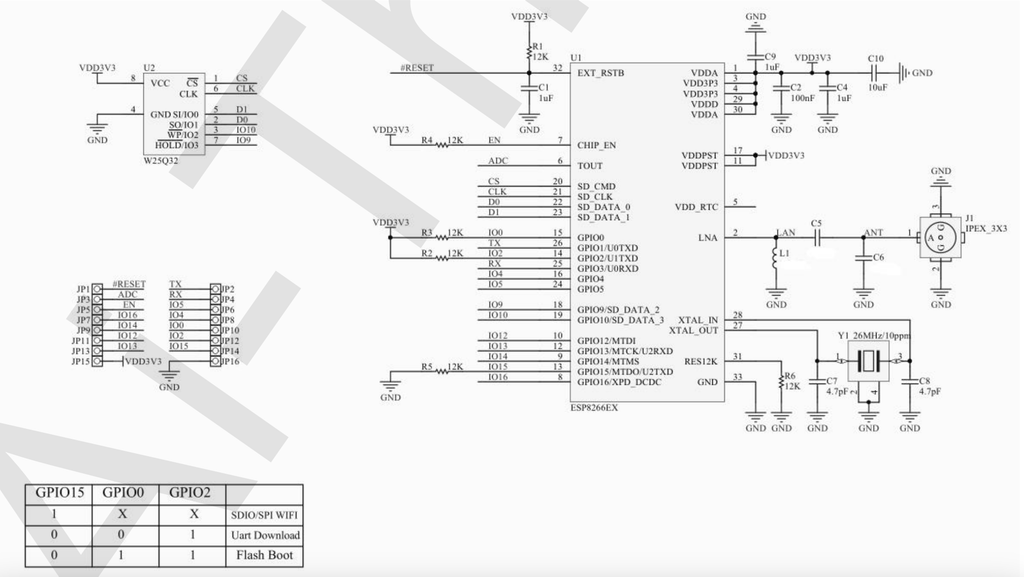

Module Wifi SoC ESP8266 ESP-07S Ai-Thinker là phiên bản nâng cấp của mạch ESP-07 với nhiều cải tiến về thiết kế, PCB và Anten cho khả năng bắt sóng tốt và ổn định hơn, mạch hoàn toàn tương thích phiên bản cũ về kiểu chân nhưng được nâng cấp bộ nhớ SPI Flash nội lên 32Mbit (phiên bản ESP-07 là 8Mbit), đồng thời tích hợp trở kéo ở các chân GPIO15, GPIO0, EN, RST (chi tiết xin xem trong datasheet) là các chân cần thiết lập trở kéo khi sử dụng giúp bạn có thể sử dụng ngay mà không cần mắc trở kéo trên các chân này.

Module Wifi SoC ESP8266 ESP-07S Ai-Thinker có nhân xử lý bên trong là IC Wifi SoC ESP8266, thường được sử dụng trong các ứng dụng kết nối Wifi, IoT hiện nay, mạch được sản xuất bởi chính hãng Ai-Thinker với quy trình thiết kế, gia công, đo kiểm kỹ càng cho chất lượng mạch tốt và độ ổn định cao.

Module Wifi SoC ESP8266 ESP-07S Ai-Thinker có kích thước nhỏ gọn với vỏ bọc chống nhiễu, mạch sử dụng kết nối Anten ngoài với cổng IPEX tích hợp giúp bạn có thể linh hoạt lựa chọn các loại Anten khác nhau theo nhu cầu.

Thông số kỹ thuật:

• Model: Wifi SoC ESP8266 ESP-07S Ai-Thinker
• Main IC: ESP8266 Wi-Fi MCU I Espressif Systems
• Package: SMD16

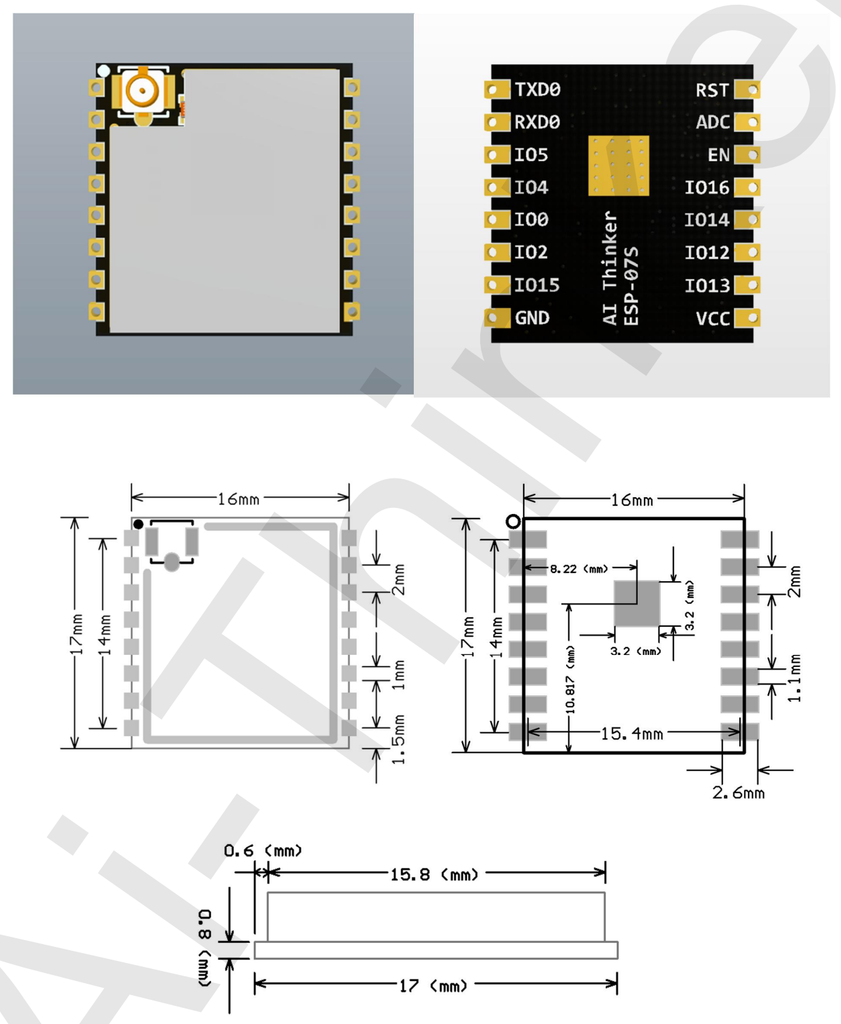

• Size: 17*16*3 (±0.2)mm
• SPI Flash: Default 32Mbit
• Interface: UART/GPIO/ADC/PWM
• IO Port: 9
• UART Baudrate: Support 300 ~ 4608000 bps, Default 115200 bps
• Frequency Range: 2412 ~ 2484MHz
• Antenna: IPEX
• Antenna Transmit Power
  • 802.11b: 16±2 dBm (@11Mbps)
  • 802.11g: 14±2 dBm (@54Mbps)
  • 802.11n: 13±2 dBm (@HT20, MCS7)
• Receiving Sensitivity
  • CCK, 1 Mbps : -90dBm
  • CCK, 11 Mbps: -85dBm
  • 6 Mbps (1/2 BPSK): -88dBm
  • 54 Mbps (3/4 64-QAM): -70dBm
  • HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
• Power (Typical Values)
  • Continuous Transmission=>Average˖~71mAˈPeak˖ 500mA
  • Modem Sleep: ~20mA
  • Light Sleep: ~2mA
  • Deep Sleep: ~0.02mA
• Security: WEP / WPA-PSK / WPA2-PSK
• Power Supply Voltage: 3.0V ~ 3.6V, Typical 3.3V, Current > 500mA

Trang chủ nhà sản xuất.

Dây chuyền lắp ráp và test kiểm mạch tại Ai-Thinker:
