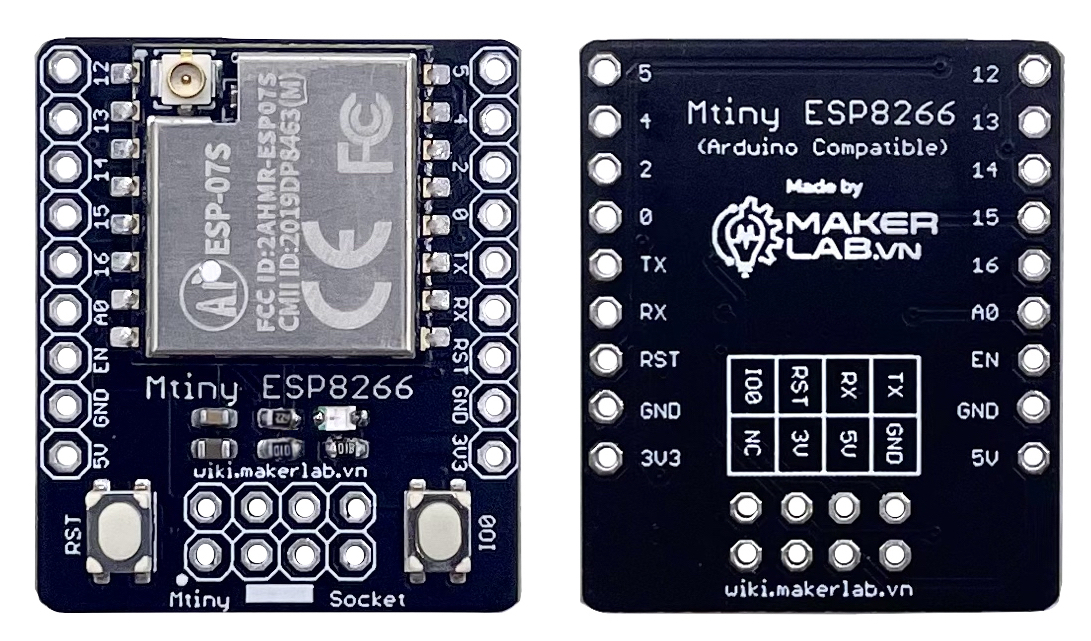

Mạch Mtiny ESP8266 ESP-07S (Arduino Compatible)

Lưu ý:

• ESP-07S chưa tích hợp Anten, Quý Khách cần mua thêm Anten 2.4Ghz có kết nối Ipex để sử dụng với mạch.
• Quý Khách cần mua thêm mạch nạp Mtiny Programmer để nạp chương trình cho mạch, có thể mua thêm mạch cấp nguồn rời Mtiny Power để cấp nguồn cho mạch sau khi đã nạp chương trình.

Mạch Mtiny ESP8266 ESP-07S (Arduino Compatible) được nghiên cứu và và sản xuất bởi MakerLab.vn dựa trên module Wifi SoC ESP8266 ESP-07S từ Ai-Thinker, mạch có thiết kế nhỏ gọn tiện lắp đặt, dễ dàng kết nối và lập trình với phần mềm Arduino qua mạch nạp Mtiny Programmer với chuẩn nạp Mtiny Socket.

Mtiny là viết tắt của Maker Tiny là dự án tạo ra các mạch vi điều khiển với thiết kế nhỏ gọn sử dụng chuẩn chân cắm DIP 2.54mm, các mạch Mtiny cùng sử dụng chung mạch nạp chương trình và giao tiếp máy tính Mtiny Programmer với chuẩn nạp Mtiny Socket.

Thông số kỹ thuật:

• Model: Mtiny ESP8266 ESP-07S (Arduino Compatible)
• MCU: Wifi SoC ESP8266 Espressif Systems
• Power Supply: 3V3 Pin: 3.0 ~ 3.6VDC, Typical 3.3VDC, Current > 500mA
• Interface: UART/HSPI/I2C/I2S/IR Remote Control GPIO/PWM
• SPI Flash: Default 32Mbit
• UART Baudrate: Support 300 ~ 4608000bps, Default 115200bps
• Wifi:
  • 802.11 b/g/n support
  • 802.11 n support (2.4 GHz), up to 72.2 Mbp
• Frequency Range: 2412 ~ 2484MHz
• Security: WEP / WPA-PSK / WPA2-PSK
• Antenna: IPEX
• Button: RST (Reset) / IO0
• Led: Power Led
• Packet: DIP18 (2x9) 2.54mm
• Programmer: Mạch Mtiny Programmer (Arduino Compatible)
• Programmer Connector: Mtiny Socket - IDC 8-Pin (2x4)

Trang chủ nhà sản xuất và hướng dẫn sử dụng với phần mềm Arduino.

Bộ sản phẩm bao gồm:

• 1 x Mtiny ESP8266 ESP-07S (chưa hàn chân).
• 1 x Rào đực 2x4 chân (dùng để hàn Mtiny Socket).
• 2 x Rào đực 9 chân (dùng để hàn chân giao tiếp 2 bên).

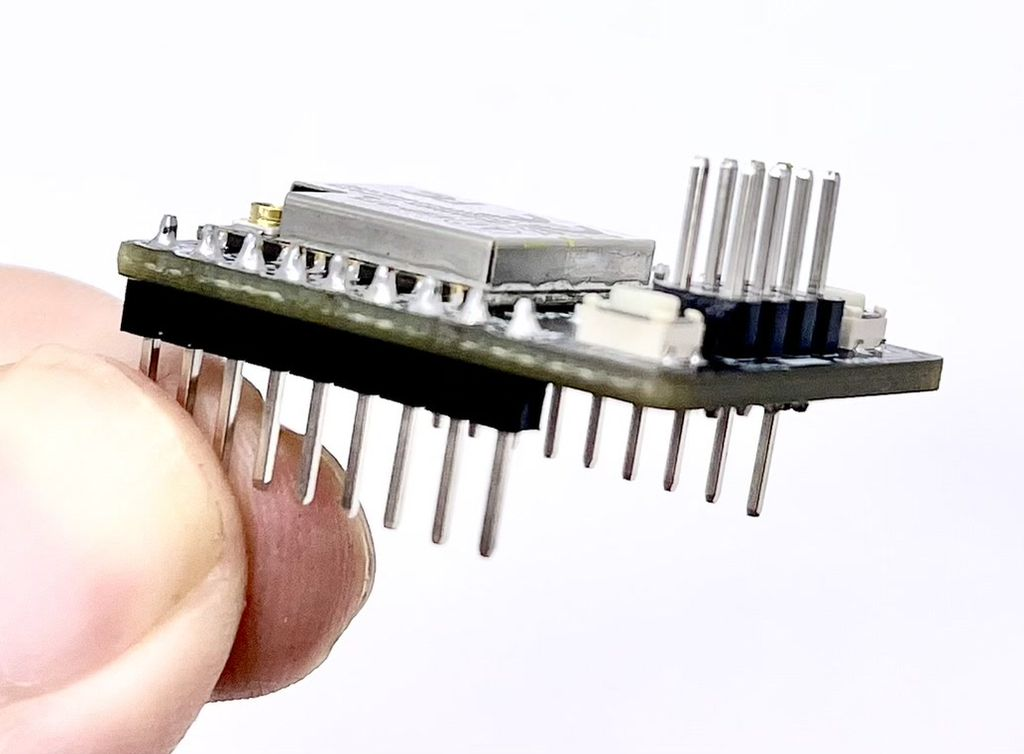

Quý Khách có thể mua tuỳ chọn phiên bản hàn chân sẵn như hình với giá +15.000VNĐ:

Mọi thắc mắc xin Quý Khách nhắn tin qua Zalo OA / Facebook Messenger để được hỗ trợ sớm nhất, Hshop xin chân thành cảm ơn!
