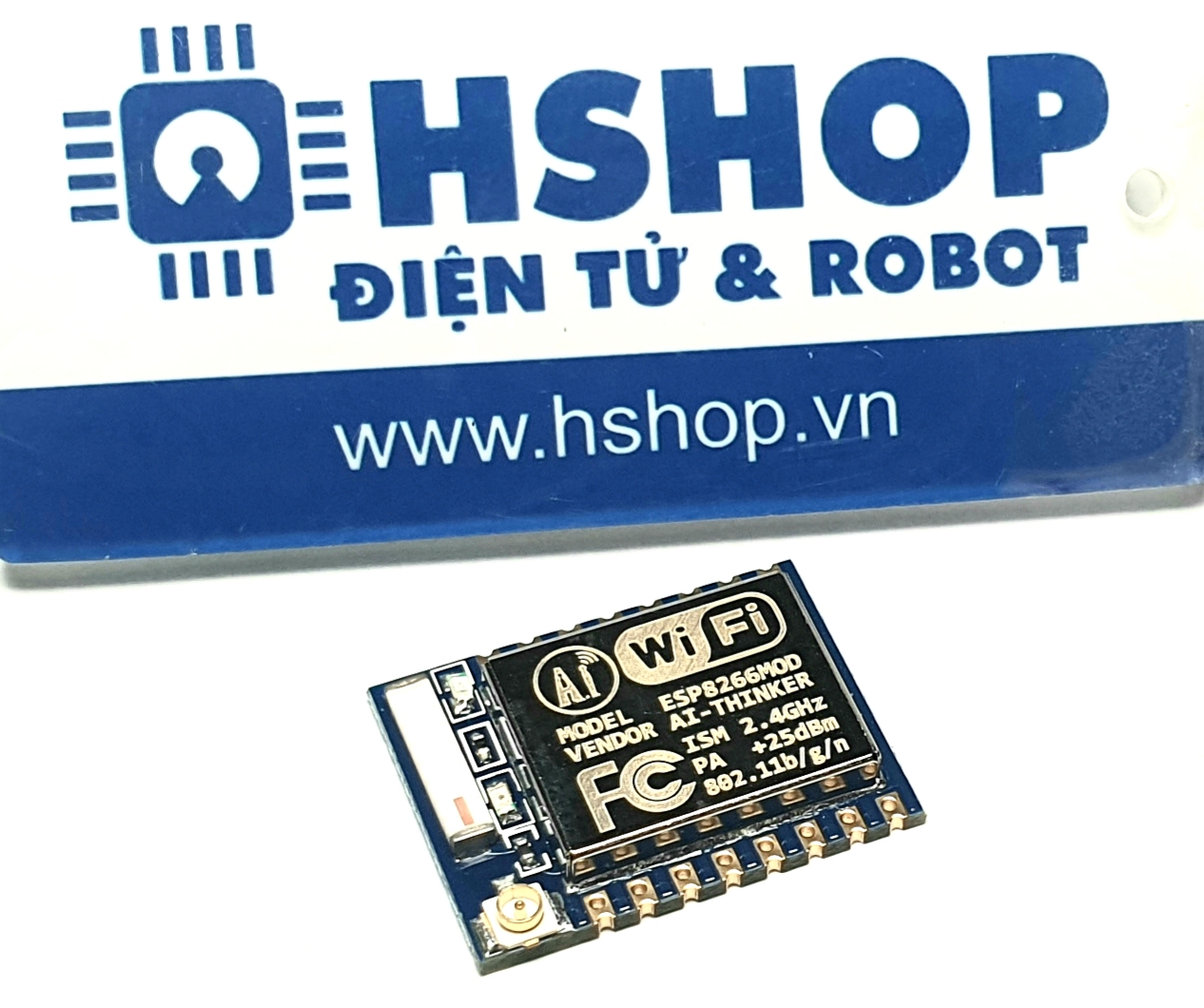

Mạch thu phát Wifi SoC ESP8266 ESP-07 Ai-Thinker

Lưu ý:

• Để nạp chương trình và sử dụng được mạch cần mua thêm mạch chuyển USB-UART và mạch cấp nguồn ngoài 3.3VDC.
• Quý Khách lưu ý mạch tại Hshop.vn là hàng chính hãng Ai-Thinker với chất lượng, độ ổn định và độ bền cao nhất, trên thị trường có rất nhiều loại hàng trôi nổi giá rẻ, chất lượng kém, bắt sóng yếu và không ổn định.

Thông báo của nhà sản xuất Ai-Thinker về 1 số thay đổi ký hiệu trên Module.

Mạch thu phát Wifi SoC ESP8266 ESP-07 Ai-Thinker có nhân xử lý bên trong là IC Wifi SoC ESP8266, thường được sử dụng trong các ứng dụng kết nối Wifi, IoT hiện nay, mạch được sản xuất bởi chính hãng Ai-Thinker với quy trình thiết kế, gia công, đo kiểm kỹ càng cho chất lượng mạch tốt và độ ổn định cao.

Mạch thu phát Wifi SoC ESP8266 ESP-07 Ai-Thinker có kích thước nhỏ gọn với vỏ bọc chống nhiễu, mạch sử dụng Anten Chip tích hợp hoặc đầu ra kết nối Anten Ipex trên mạch.

Thông số kỹ thuật:

• Model: Wifi SoC ESP8266 ESP-07 Ai-Thinker
• Main IC: ESP8266 Wi-Fi MCU I Espressif Systems
• Package: SMD16
• Size: 21.2*16*3 (±0.1)mm
• SPI Flash: Default 8Mbit
• Interface: UART/GPIO/ADC/PWM
• IO Port: 9
• UART Baudrate: Support 300 ~ 4608000 bps, Default 115200 bps
• Frequency Range: 2412 ~ 2484MHz
• Antenna: Built-in ceramic antenna or IPEX
• Antenna Transmit Power
  • 802.11b: 16±2 dBm (@11Mbps)
  • 802.11g: 14±2 dBm (@54Mbps)
  • 802.11n: 13±2 dBm (@HT20, MCS7)
• Receiving Sensitivity
  • CCK, 1 Mbps : -90dBm
  • CCK, 11 Mbps: -85dBm
  • 6 Mbps (1/2 BPSK): -88dBm
  • 54 Mbps (3/4 64-QAM): -70dBm
  • HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
• Power (Typical Values)
  • Continuous Transmission=>Average˖~71mAˈPeak˖ 500mA
  • Modem Sleep: ~20mA
  • Light Sleep: ~2mA
  • Deep Sleep: ~0.02mA
• Security: WEP / WPA-PSK / WPA2-PSK
• Power Supply Voltage: 3.0V ~ 3.6V, Typical 3.3V, Current > 500mA

Trang chủ nhà sản xuất.

Dây chuyền lắp ráp và test kiểm mạch tại Ai-Thinker:
