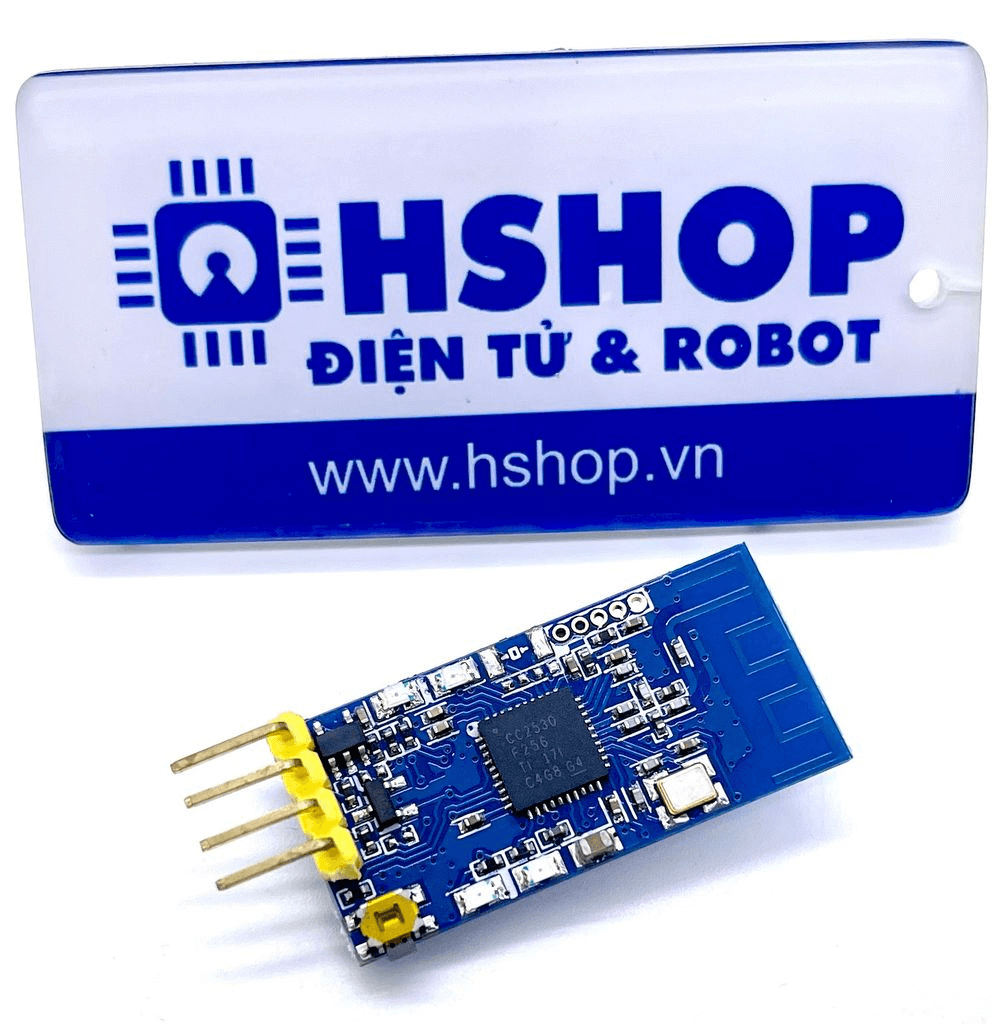

Module RF Zigbee UART CC2530 V1 sử dụng IC CC2530 từ TI, mạch được lập trình sẵn firmware để có thể dễ dàng sử dụng như một module truyền nhận dữ liệu không dây chuẩn Zigbee với giao tiếp UART rất dễ kết nối với vi điều khiển hoặc máy tính (thông qua cáp chuyển USB-UART) với chỉ một vài bước config bằng nút nhấn.
Module RF Zigbee UART CC2530 V1 có khoảng cách truyền nhận xa, chuẩn truyền sóng Zigbee 2.4Ghz chuẩn công nghiệp rất ổn định và có khả năng cấu hình tạo thành mạng truyền nhận không dây với nhiều nút, điểm mạng khác khau qua giao thức Zigbee.
Thông số kỹ thuật:
Phần mềm Terminal UART trên máy tính, có thể truyền nhận hình ảnh.

Cách sử dụng:
- Bước 1: Không cấp nguồn, nhấn giữ phím key, sau đó cấp nguồn, bốn led trên module sẽ chớp báo hiệu vào chế độ cấu hình, thả nút nhấn ra chúng ta sẽ vào chế độ cấu hình baudrate cho kết nối UART đầu tiên, nhấn phím key tuần tự để chọn baudrate phù hợp (nhìn vào trạng thái 4 led hiển thị) theo bảng sau:

- Bước 2: Sau khi chọn Baurate phù hợp cho kết nối UART, nhấn tì phím key để lưu thiết đặt sẽ thấy 4 led cùng chớp báo hiệu chuyển qua chế độ cấu hình tiếp theo: kênh - Chanel, có 16 kênh có thể lựa chọn theo trạng thái 4 led hiển thị, lưu ý các module muốn truyền nhận được với nhau phải có cùng chanel (không nhất thiết phải cùng baudrate vì baudrate chỉ dùng để giao tiếp với Vi điều khiển).
- Bước 3: Sau khi chọn chanel, nhấn tì phím key để lưu sẽ thấy 4 led cùng chớp báo hiệu chuyển qua chế độ cấu hình tiếp theo: kiểu truyền nhận, có 2 kiểu truyền là Point to Point và Broadcast.

- Bước 4: Sau khi cấu hình kiểu truyền nhận, nhấn tì phím key lần cuối cùng sẽ thấy 4 Led cùng chớp báo hiệu hoàn thành cấu hình, tất cả các thông số được lưu và module bắt đầu hoạt động, lưu ý thiết đặt không đến được bước 4 sẽ không có hiệu lực, để thiết đặt lại các bạn quay lại bước 1.
Chúc các bạn thành công!
