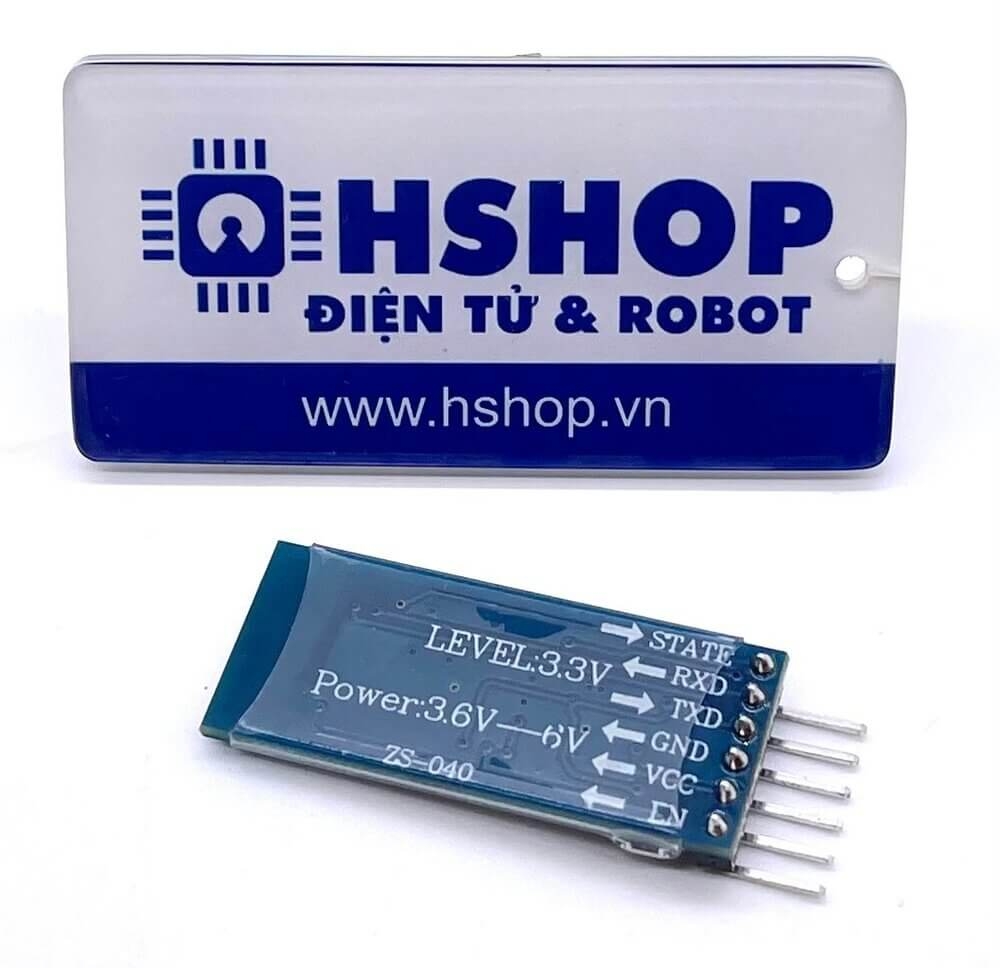

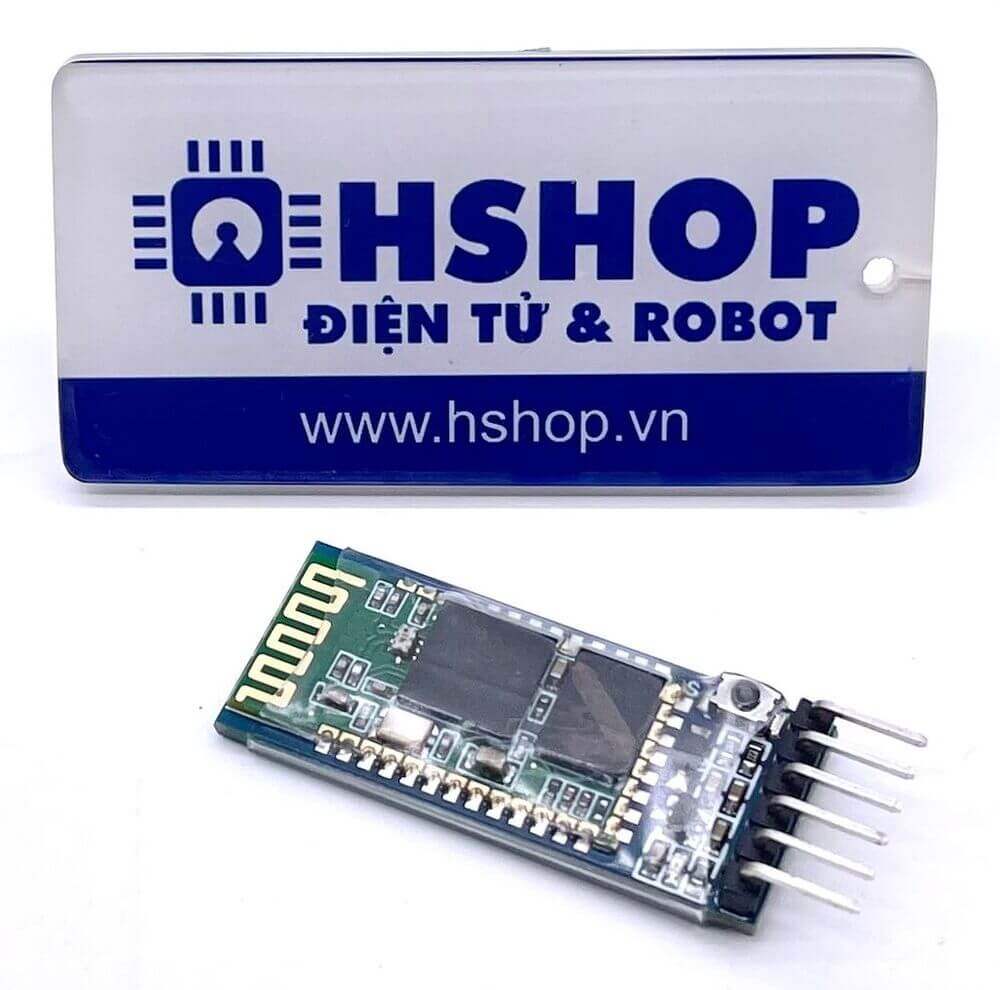

Module Bluetooth HC-05 UART

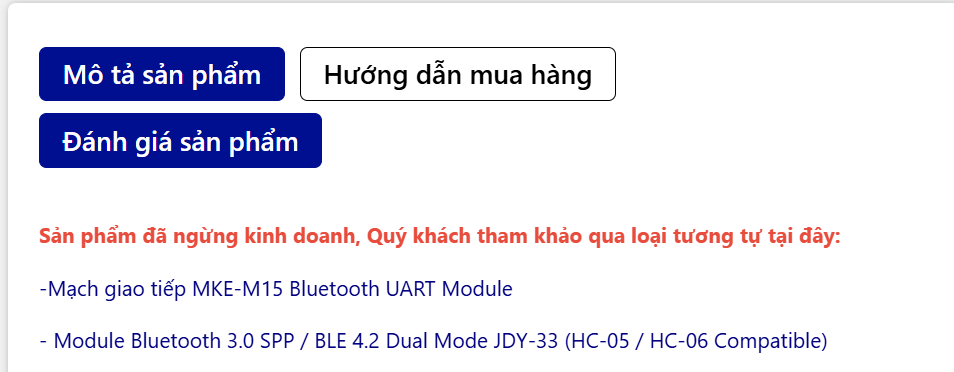

Trong các ứng dụng điều khiển qua Smart Phone hoặc Máy Tính (chức năng Slave), Quý Khách có thể sử dụng Module Bluetooth Dual Mode JDY-33 để thay thế cho HC-05 / HC-06 với độ tương thích hoàn toàn (chỉ cần thiết lập đúng Baudrate, không cần phải chỉnh sửa Code).

Module Bluetooth HC-05 UART được sử dụng rất phổ biến hiện nay để điều khiển thiết bị qua Bluetooth với smartphone hoặc máy tính sử dụng chuẩn kết nối Bluetooth 2.0 + EDR, mạch sử dụng giao tiếp UART rất dễ sử dụng với chỉ một vài bước thiết lập, thích hợp với các ứng dụng: điều khiển robot qua bluetooth, theo dõi, điều khiển thiết bị qua bluetooth,...

Thông số kỹ thuật:

• Điện áp hoạt động: 3.3~5VDC
• Mức điện áp giao tiếp: TTL tương thích 3.3/5VDC.
• Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA.
• Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
• Support profiles: Bluetooth serial port (master and slave)
• Bluetooth protocol: Bluetooth specification v2.0 + EDR
• Frequency: 2.4 GHz ISM band
• Modulation: GFSK (Gaussian frequency shift keying)
• Transmit power: =4 dBm, class 2
• Sensitivity: =-84 dBm at 0.1% BER
• Rate: Asynchronous: 2.1 Mbps (max.)/160 kbps
• Synchronous: 1 Mbps/1 Mbps
• Security features: authentication and encryption
• Kích thước: 37 x 15.6mm

Thiết lập mặc định:

•  Thiết lập UART mặc định: Baudrate 38400 hoặc 9600, N, 8, 1.
•  Pairing code mặc định: 1234 hoặc 0000.

Để vào chế độ AT COMMAND, bấm giữ nút bấm, thả nút bấm sẽ thoát chế độ AT COMMAND, lưu ý các lệnh AT đều là chữa in hoa.

Hướng dẫn sử dụng cơ bản.
