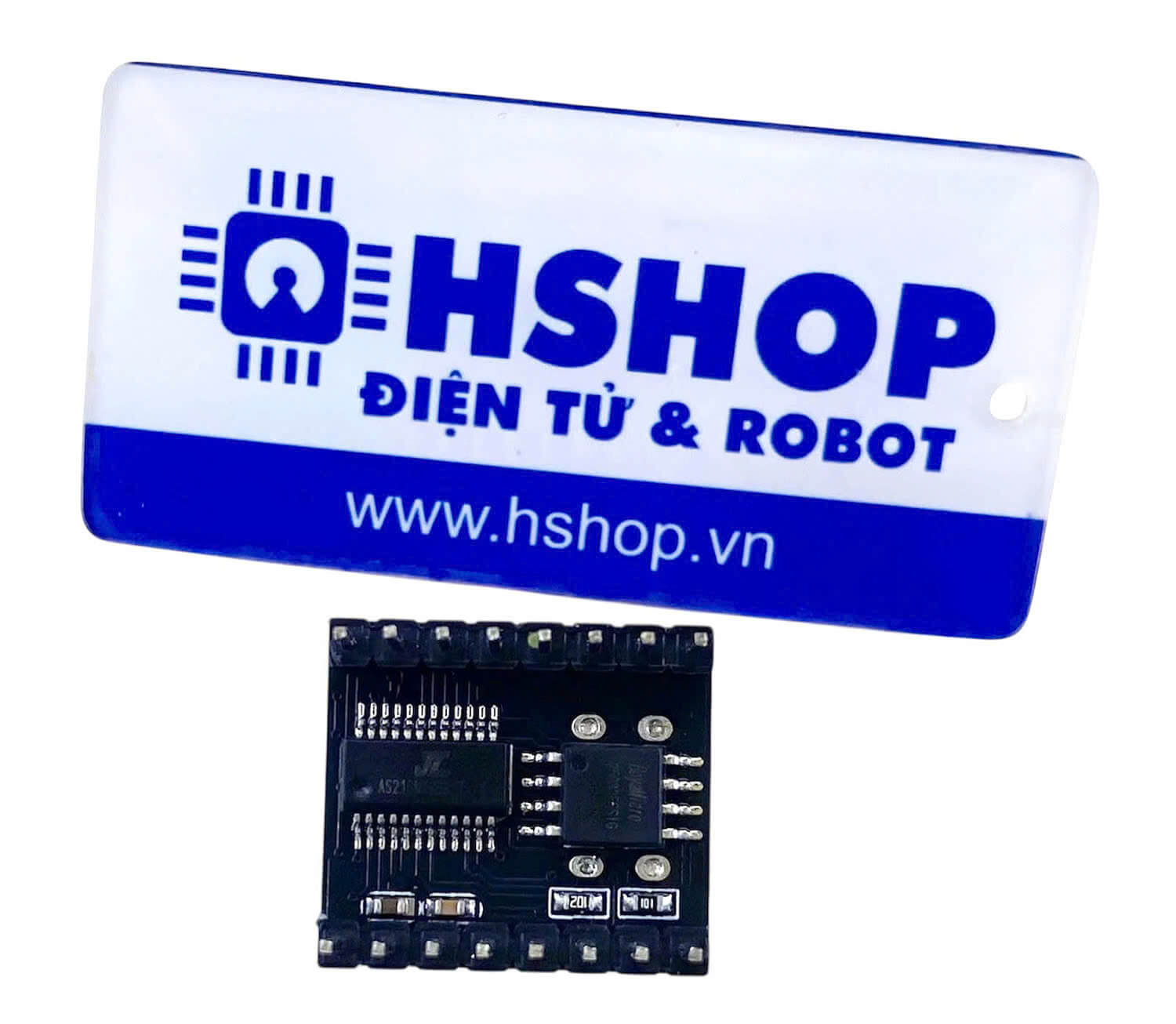

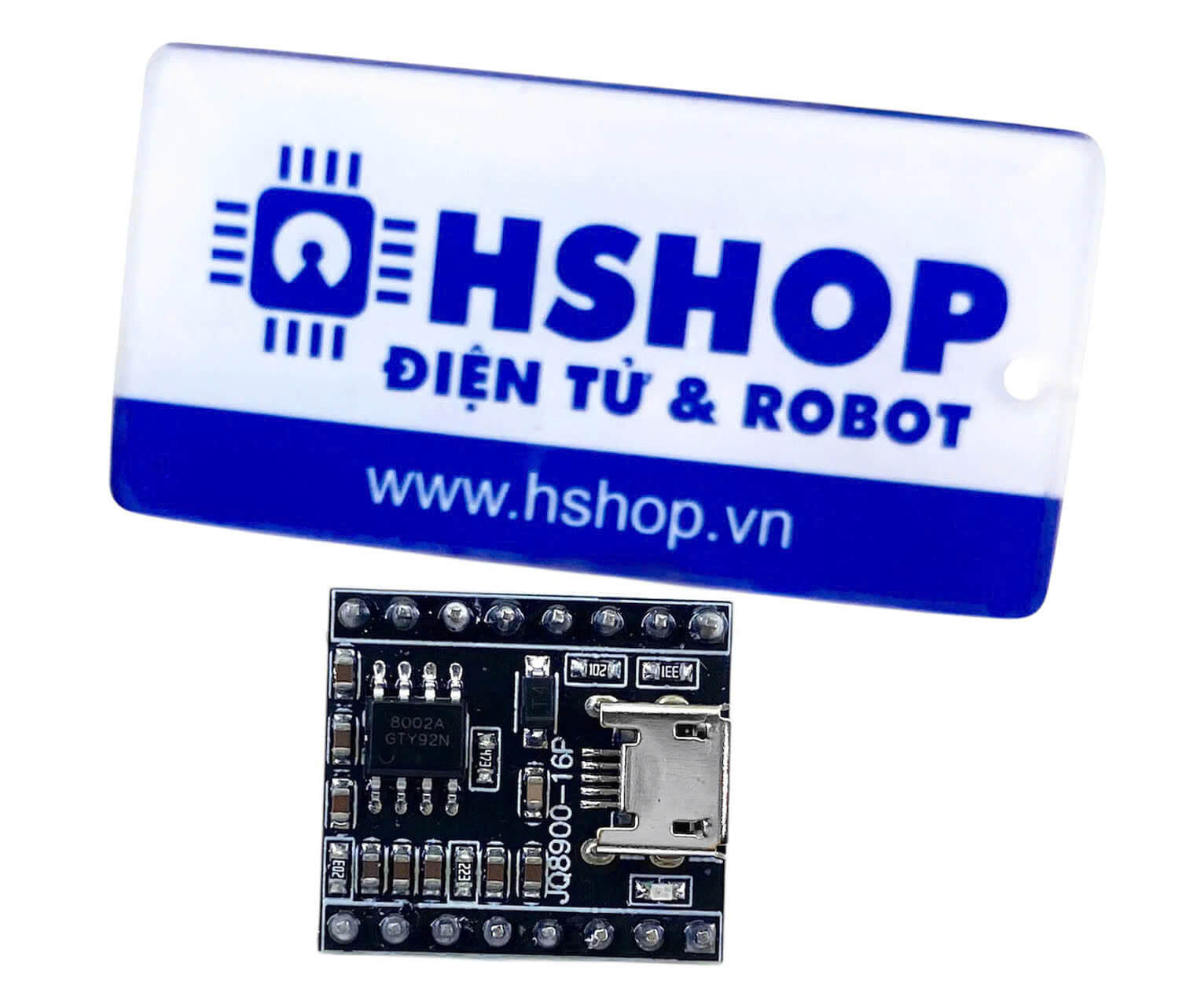

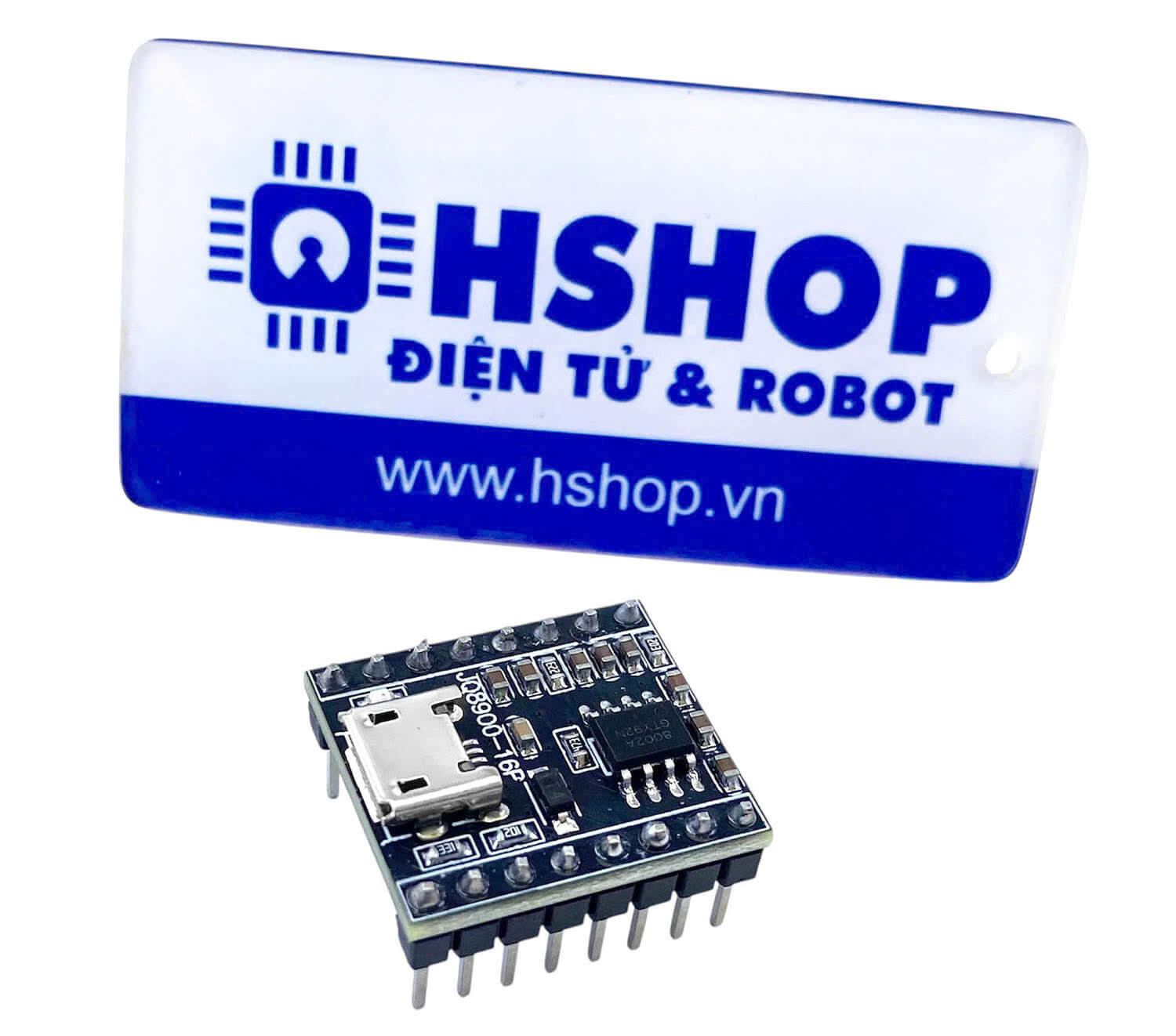

Mạch phát âm thanh MP3 UART JQ8900 Voice Broadcast Module

Mạch phát âm thanh MP3 UART JQ8900 là module phát nhạc và phát thông báo giọng nói nhỏ gọn, hỗ trợ định dạng MP3/WAV. Mạch tích hợp sẵn bộ khuếch đại công suất, có thể kết nối trực tiếp loa tối đa 8Ω 3W mà không cần mạch ngoài.

Module hỗ trợ nhiều phương thức điều khiển như UART, nút nhấn hoặc chế độ 1 dây, đồng thời có thể hoạt động độc lập nhờ bộ nhớ tích hợp lên đến 4MB, không cần sử dụng thẻ nhớ ngoài. Đây là giải pháp lý tưởng cho các ứng dụng robot, hệ thống cảnh báo, thiết bị hướng dẫn bằng giọng nói, IoT và tự động hóa.

THÔNG SỐ KỸ THUẬT

• Điện áp hoạt động: 3.3 ~ 5.2VDC
• Điện áp giao tiếp IO: TTL 3.3VDC
• Hỗ trợ định dạng: MP3, WAV
• Hệ thống file: FAT
• Bộ nhớ tích hợp: 4MB (32Mbit)
• Tích hợp sẵn bộ khuếch đại công suất, có thể kết nối trực tiếp loa tối đa 8Ω 3W
• Tần số lấy mẫu: 8KHz ~ 48KHz
• Ngõ ra DAC 24-bit, chất lượng cao
• SNR: ~85dB, dải động: ~90dB
• Chế độ điều khiển: UART, 1 dây, nút nhấn
• Hỗ trợ giả lập SPI Flash thành USB để nạp dữ liệu
• Chức năng phát: Play / Pause / Stop / Next / Previous / Chọn bài
• Hỗ trợ đọc thông tin bài hát (số bài, tổng số bài)
• Phát theo đường dẫn (folder/file)
• Hỗ trợ phát ưu tiên (interrupt playback)
• Hỗ trợ lặp lại, tua nhanh / tua lùi
• Điều chỉnh âm lượng: 30 mức
• Hỗ trợ 5 chế độ EQ
• Có chân báo trạng thái BUSY
• Chế độ sleep tiết kiệm điện (~600µA)
• Hỗ trợ trộn âm thanh (audio mixing)
• Tích hợp MCU 16-bit và DSP giải mã âm thanh
• Thiết kế nhỏ gọn, dễ tích hợp
• Kích thước: 20.32 x 15.5 mm


Hướng dẫn sử dụng.
