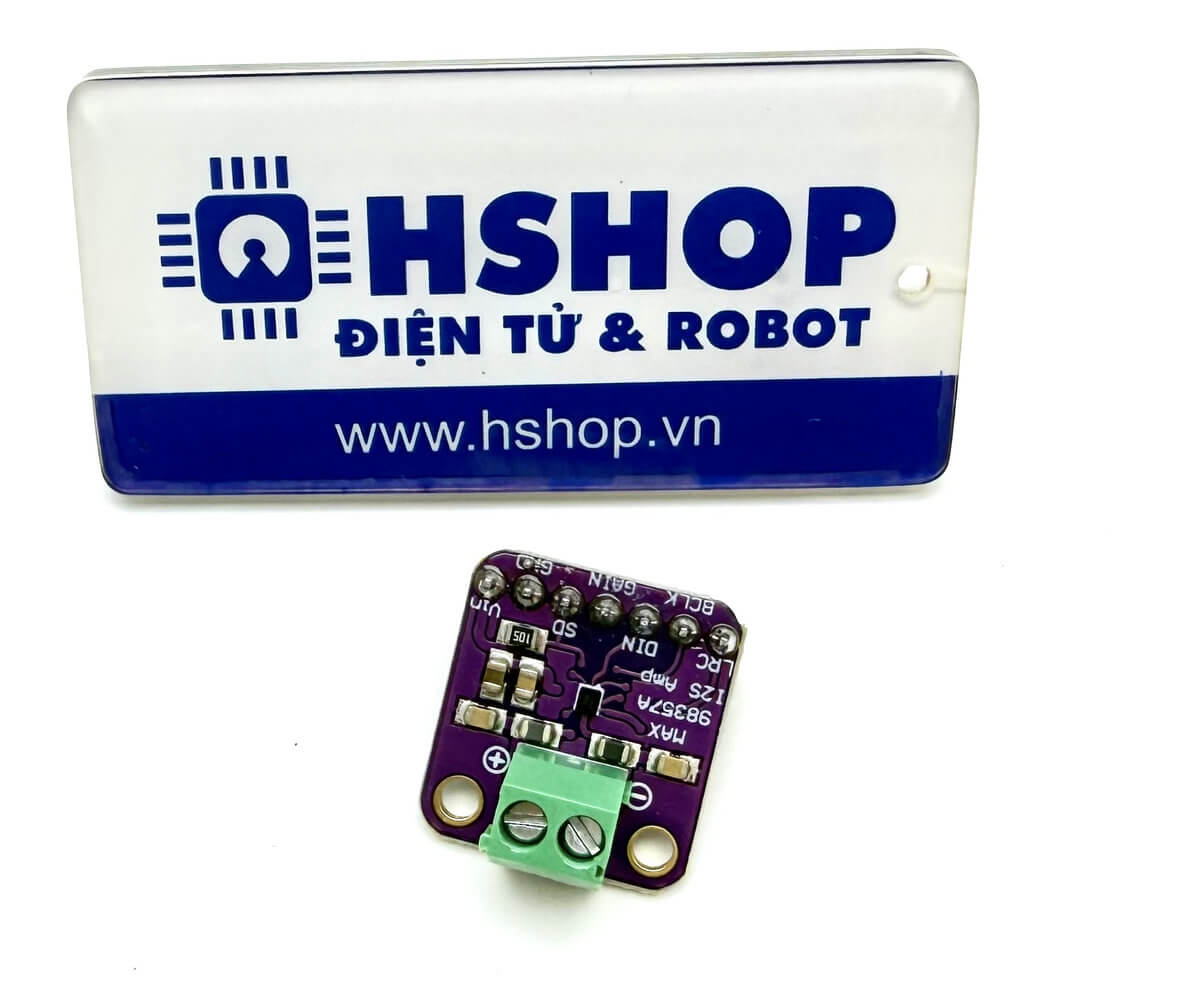

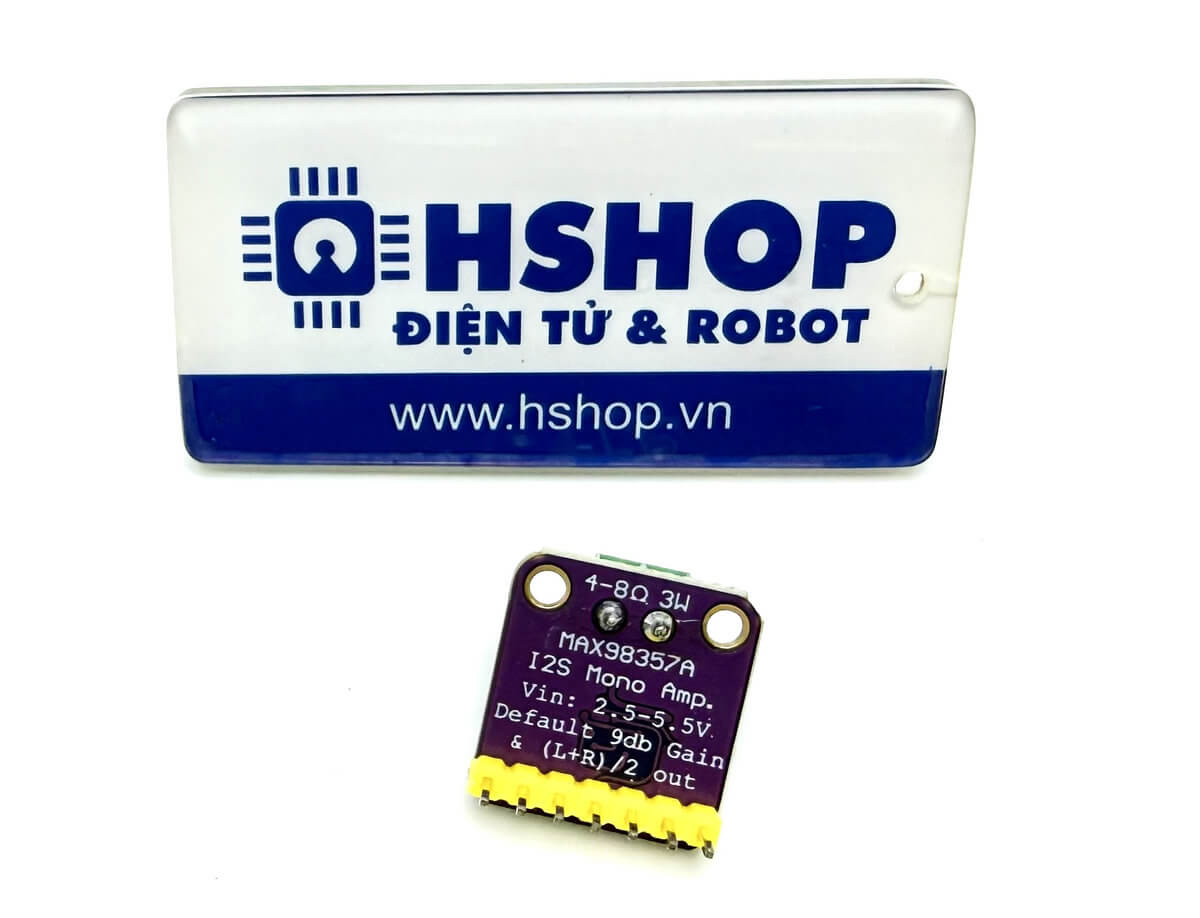

Mạch khuếch đại âm thanh MAX98357A I2S Class D Amplifier 3W Module

Mạch khuếch đại âm thanh MAX98357A I2S Class D Amplifier 3W Module là module khuếch đại âm thanh số Class D tích hợp bộ giải mã I2S (Inter-IC Sound), cho phép nhận trực tiếp dữ liệu âm thanh số từ các vi điều khiển như ESP32, STM32, Raspberry Pi, Arduino và phát ra loa mà không cần sử dụng DAC ngoài.

Mạch khuếch đại âm thanh MAX98357A I2S Class D Amplifier 3W Module sử dụng chip MAX98357A, cho chất lượng âm thanh sạch, rõ ràng nhờ loại bỏ nhiễu của tín hiệu analog. Với công suất đầu ra lên đến 3W, hiệu suất Class D trên 85%, kích thước nhỏ gọn và mức tiêu thụ điện năng thấp, MAX98357A là lựa chọn lý tưởng cho các dự án phát giọng nói, loa thông minh, robot và thiết bị IoT.

Thông số kỹ thuật

• Chip khuếch đại: MAX98357A (I2S Digital Audio to Class D Amplifier)
• Điện áp hoạt động: 3.3~5VDC
• Công suất đầu ra:
  • 3W @ 5V với loa 8Ω
  • 1.5W @ 5V với loa 4Ω
• Hiệu suất khuếch đại: > 85%
• Ngõ vào tín hiệu: I2S (Digital Audio)
• Ngõ ra loa: Mono (1 kênh)
• Cấu hình âm thanh: Left / Right / Both
• Dải tần đáp ứng: 20Hz – 20kHz
• Kích thước module: khoảng 20 x 15 mm

Sơ đồ chân kết nối

• VIN: Nguồn cấp 3.3V – 5V
• GND: Mass
• LRC (WS): Word Select / Left-Right Clock
• BCLK: Bit Clock
• DIN: Dữ liệu âm thanh I2S
• GAIN: Thiết lập hệ số khuếch đại
• SD_MODE: Chế độ Shutdown / cấu hình kênh
• OUT+: Ngõ ra loa dương
• OUT-: Ngõ ra loa

Code mẫu Arduino
