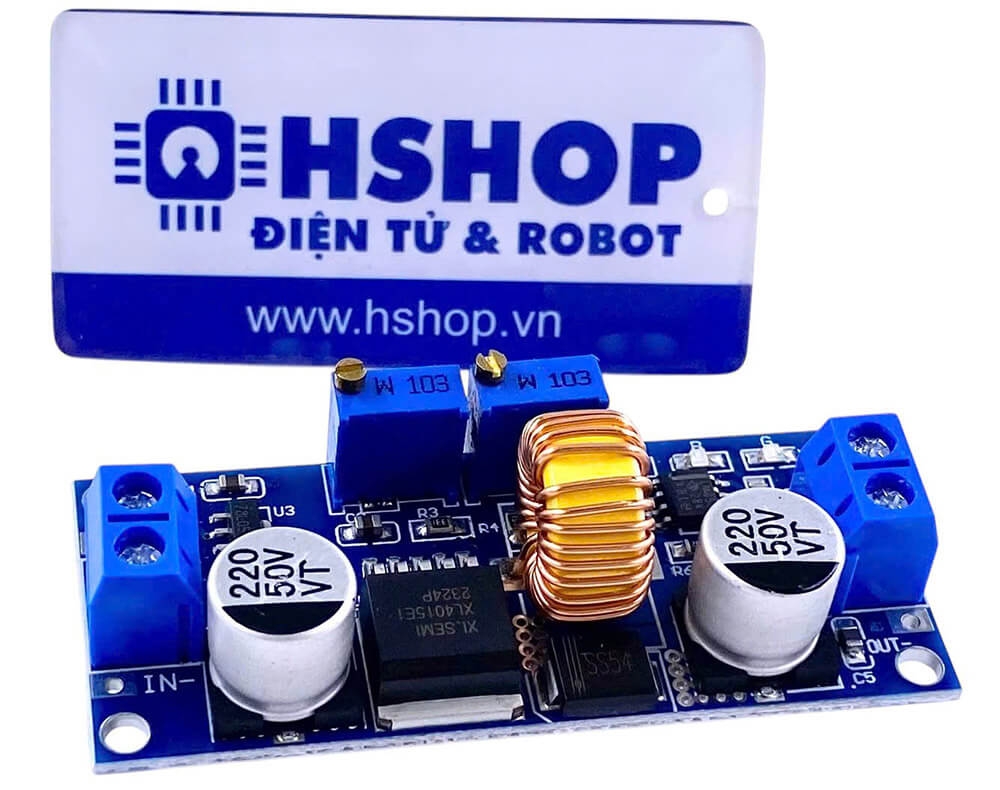

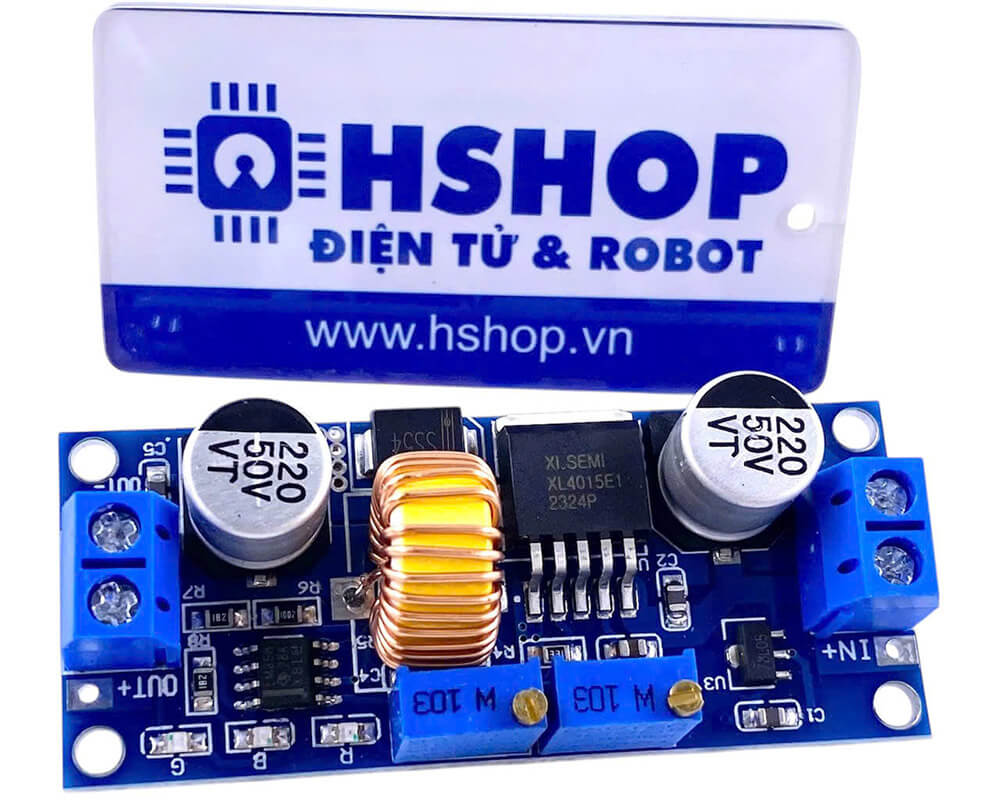

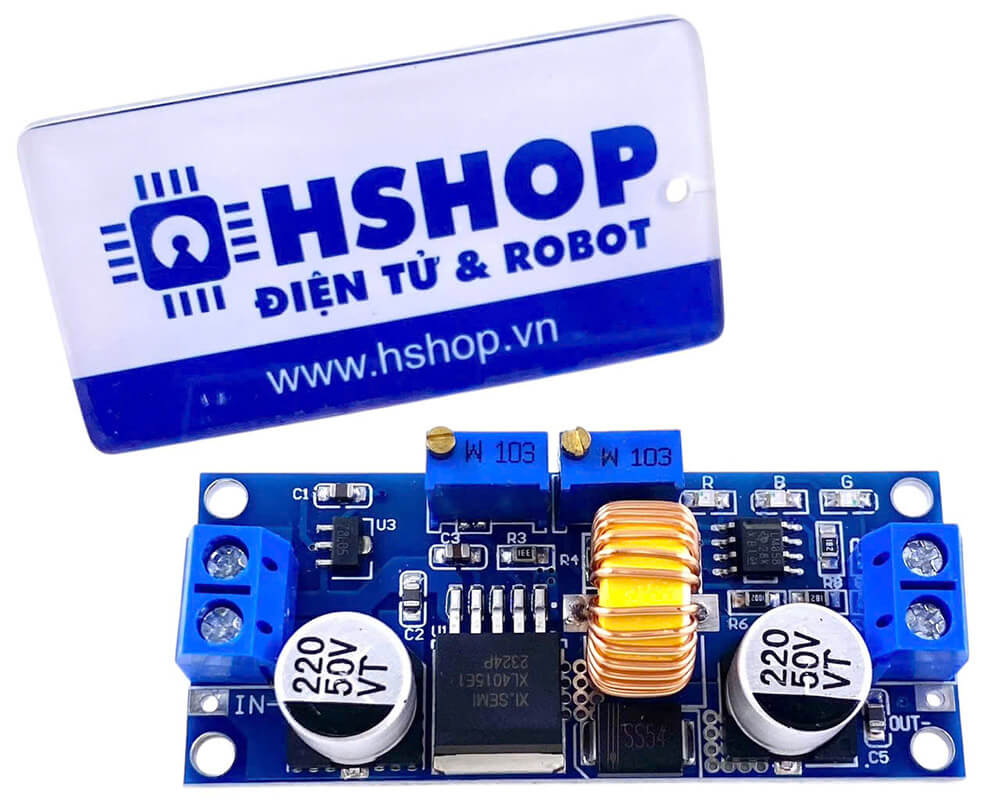

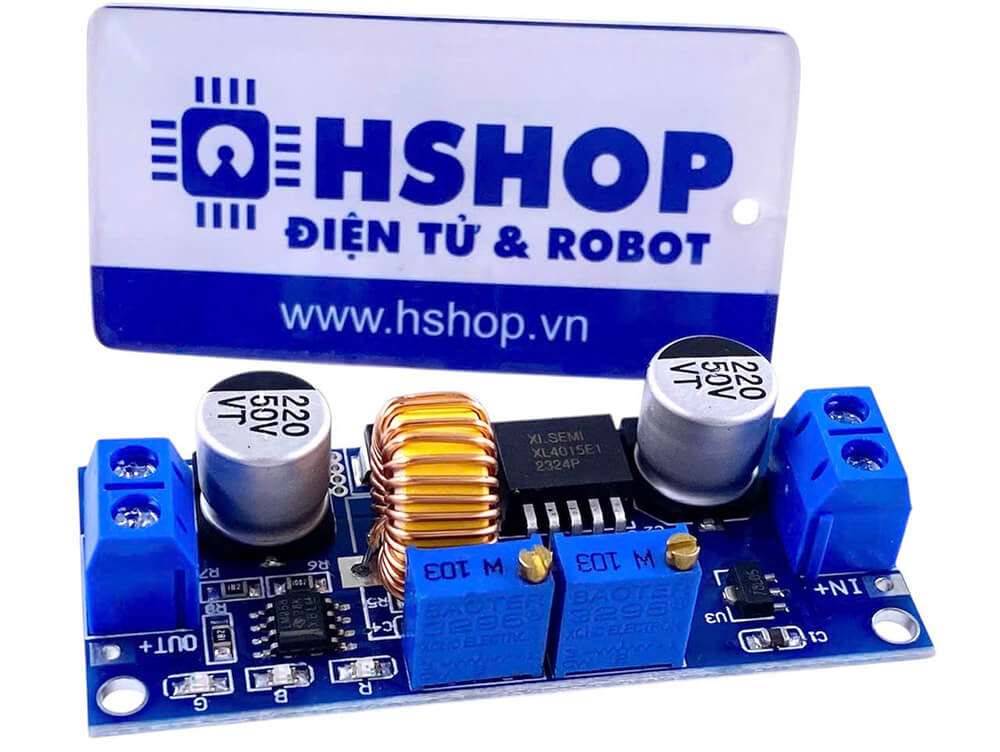

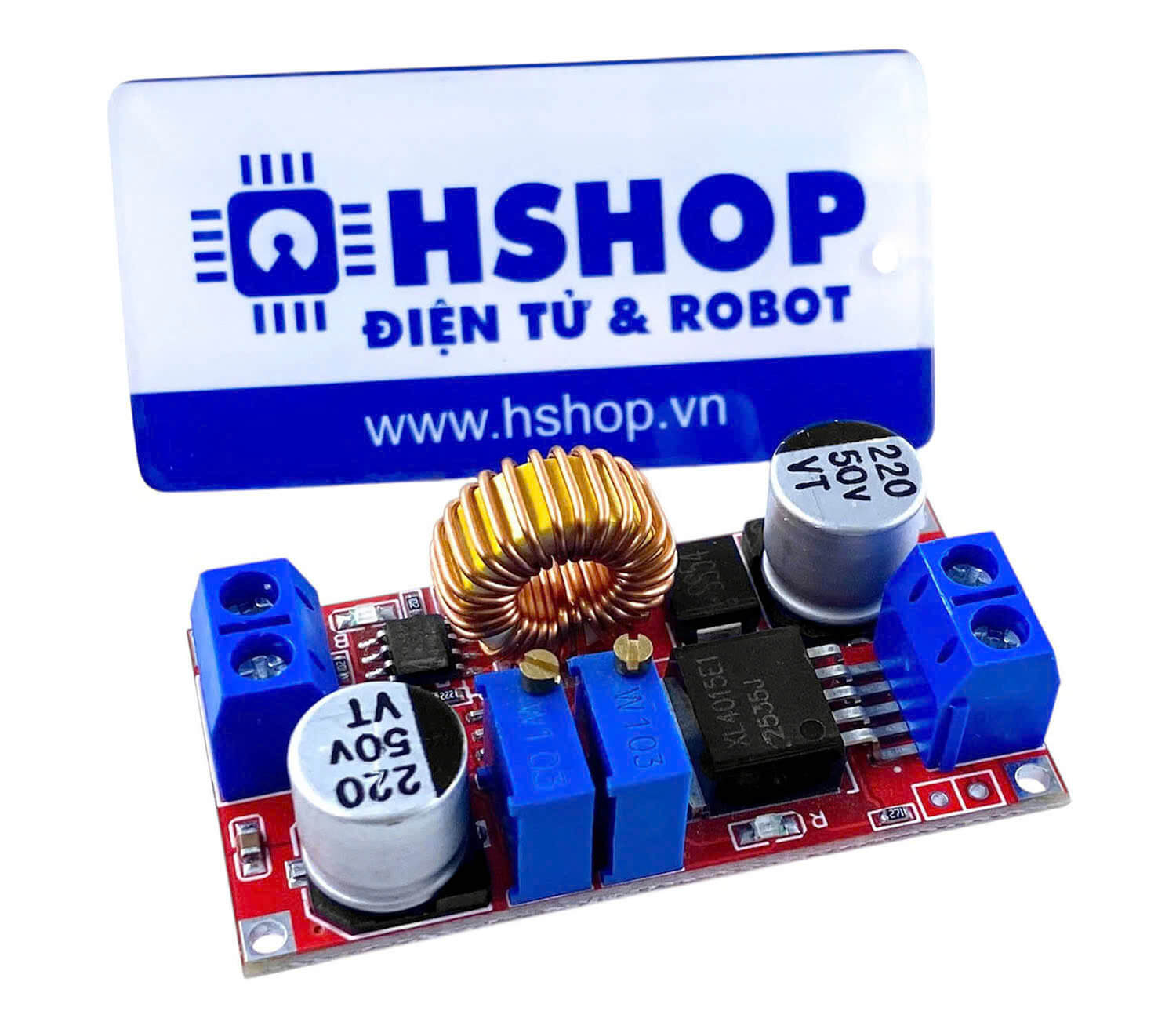

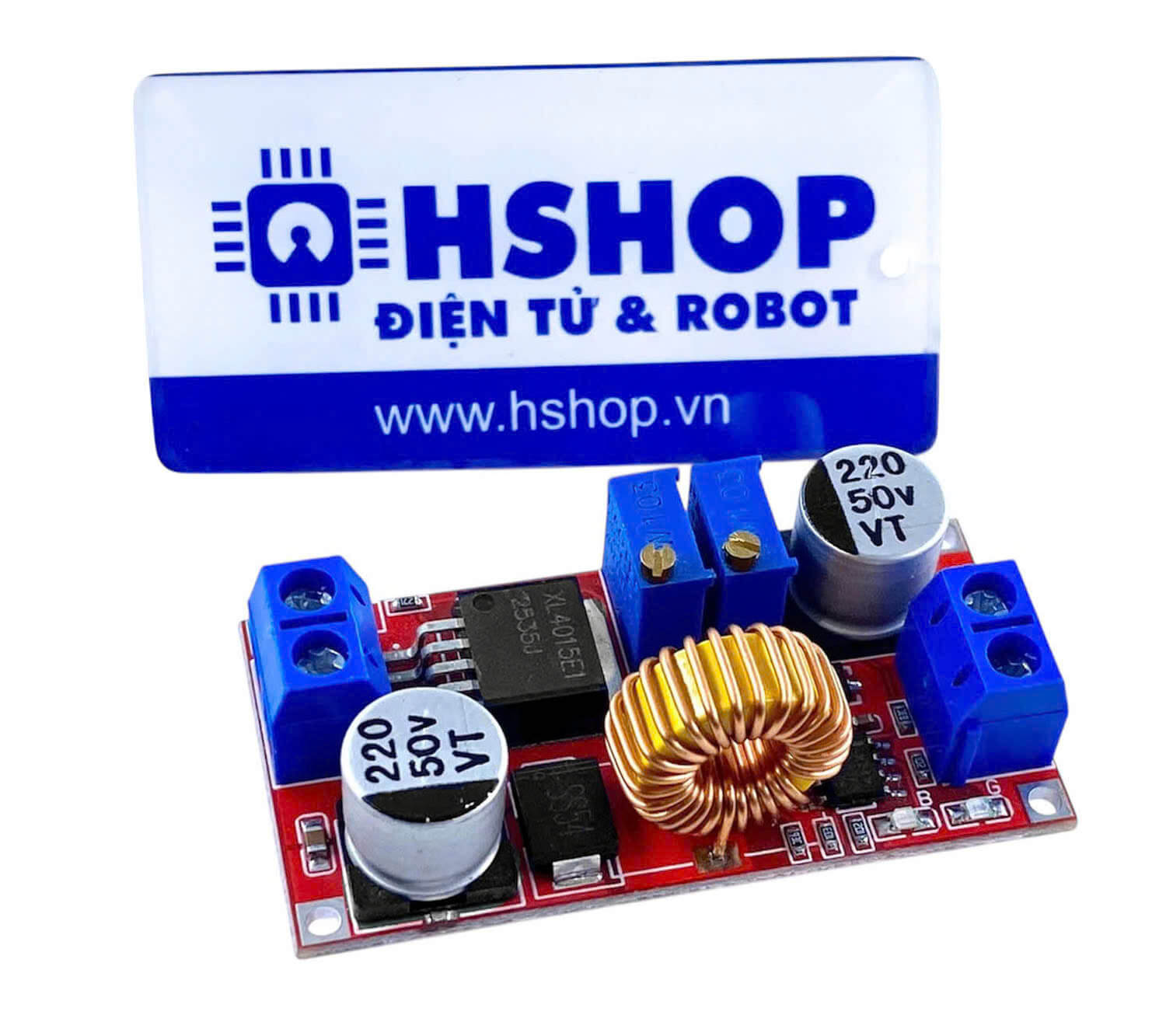

Mạch giảm áp DC-DC Buck XL4015 5A có chỉnh dòng

Mạch giảm áp DC-DC Buck XL4015 5A là module nguồn hạ áp hiệu suất cao, tích hợp chức năng điều chỉnh điện áp (CV) và dòng điện (CC) trong cùng một thiết bị. Với khả năng hoạt động ổn định, dòng tải lớn và hiệu suất lên đến 96%, sản phẩm phù hợp cho nhiều ứng dụng như cấp nguồn, sạc pin và điều khiển LED công suất cao.

Module được thiết kế nhỏ gọn, dễ sử dụng, có đèn báo trạng thái thông minh giúp người dùng dễ dàng theo dõi chế độ hoạt động.

THÔNG SỐ KỸ THUẬT

• Điện áp đầu vào: 4~38VDC
• Điện áp đầu ra: 1.25~36V DC (có thể điều chỉnh)
• Dòng đầu ra: 0~5A (có thể điều chỉnh)
• Công suất tối đa: 75W
• Hiệu suất chuyển đổi: lên đến 96%
• Tần số hoạt động: 180KHz
• Nhiệt độ làm việc: -40°C đến +85°C
• Bảo vệ ngắn mạch: Có (giới hạn dòng ~8A)
• Bảo vệ quá nhiệt: Có (tự ngắt khi quá nhiệt)
• Bảo vệ ngược cực đầu vào: Không (khuyến nghị thêm diode)
• Chế độ hoạt động: CV (điện áp không đổi) / CC (dòng không đổi)
• Kích thước: 61.7 x 26.2 x 15 mm
• Trọng lượng: ~20g

CỔNG KẾT NỐI

• IN+ / IN-: Nguồn vào
• OUT+ / OUT-: Nguồn ra

TÍNH NĂNG NỔI BẬT

• Công suất lớn, dòng tối đa lên đến 5A
• Tích hợp 2 chế độ CV/CC tiện lợi
• Có đèn LED báo trạng thái hoạt động
• Có thể sử dụng như:
  • Module giảm áp thông thường
  • Bộ sạc pin (Lithium, ắc quy, NiMH...)
  • Driver LED công suất cao
• Bảo vệ quá dòng, ngắn mạch an toàn

HƯỚNG DẪN SỬ DỤNG

Lưu ý quan trọng: Không nối chung mass (GND) giữa đầu vào và đầu ra, vì sẽ làm sai lệch mạch đo dòng → mất khả năng điều chỉnh dòng và có thể gây hỏng IC.

1. Sử dụng như module giảm áp

1. Cấp nguồn vào IN+/IN-
2. Điều chỉnh biến trở CV để đạt điện áp mong muốn
3. Đo dòng ngắn mạch ở đầu ra bằng đồng hồ
4. Điều chỉnh biến trở CC để đặt dòng giới hạn

📌 Lưu ý: Có thể xuất hiện sụt áp ~0.3V do điện trở cảm biến dòng → bình thường

2. Sử dụng làm bộ sạc pin

1. Xác định:
   • Điện áp sạc (VD: pin Li-ion 3.7V → 4.2V)
   • Dòng sạc (VD: 1C = 2200mA)
2. Không nối pin, chỉnh:
   • Điện áp (CV) = điện áp sạc
   • Dòng (CC) = dòng sạc
3. Kết nối pin để sạc

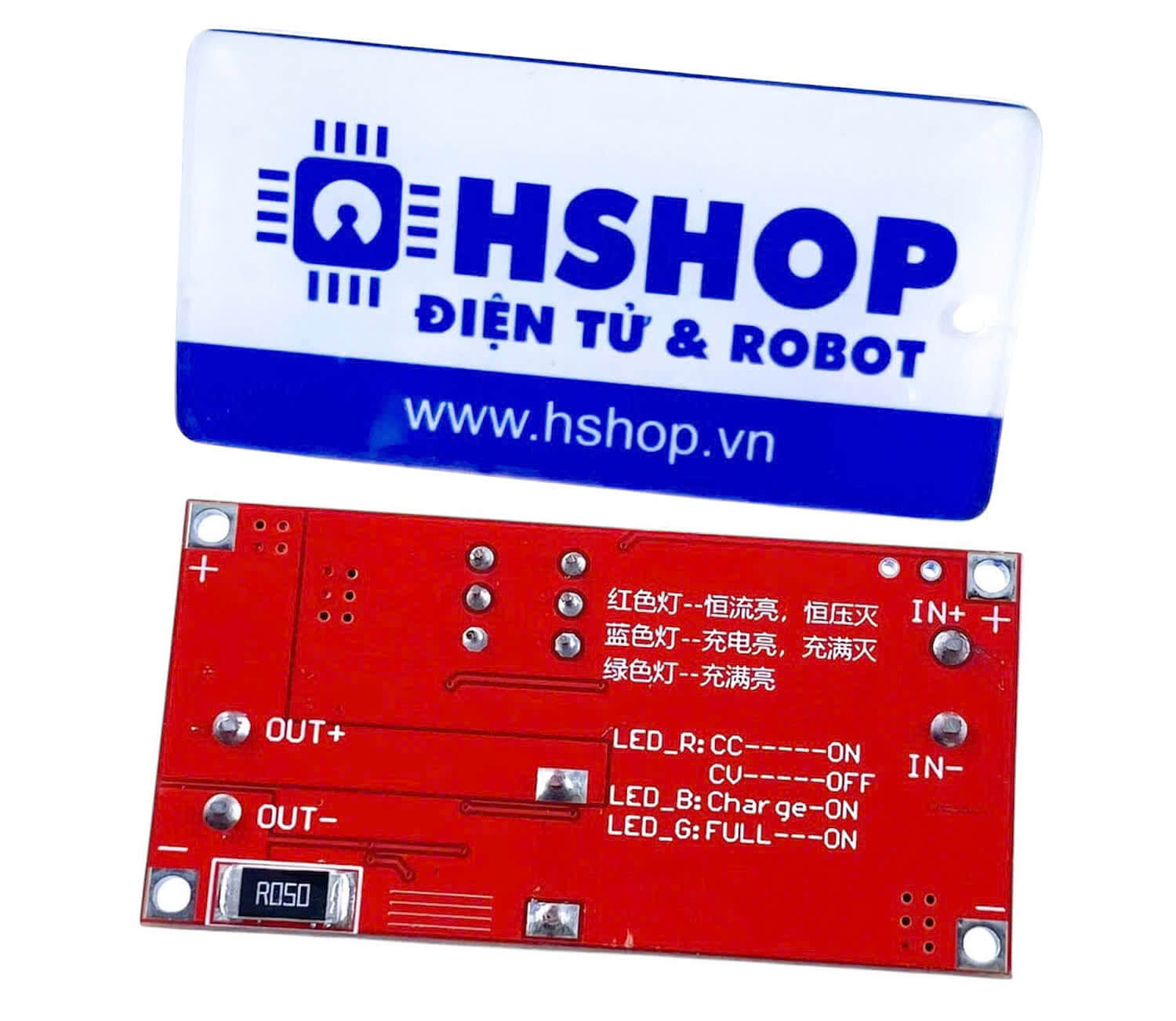

💡 Trạng thái đèn:

• Đang sạc: đèn sáng
• Sạc đầy: đèn chuyển trạng thái (dòng giảm xuống ~10%)

3. Sử dụng làm driver LED

1. Xác định điện áp & dòng hoạt động của LED
2. Không nối LED, chỉnh:
   • CV = điện áp tối đa LED
   • CC = dòng hoạt động LED
3. Kết nối LED và kiểm tra

Khuyến nghị

• Khi sử dụng >3A hoặc >35W, nên gắn thêm tản nhiệt
• Nên thêm diode bảo vệ ngược cực ở đầu vào
• Luôn kiểm tra trước khi kết nối tải
