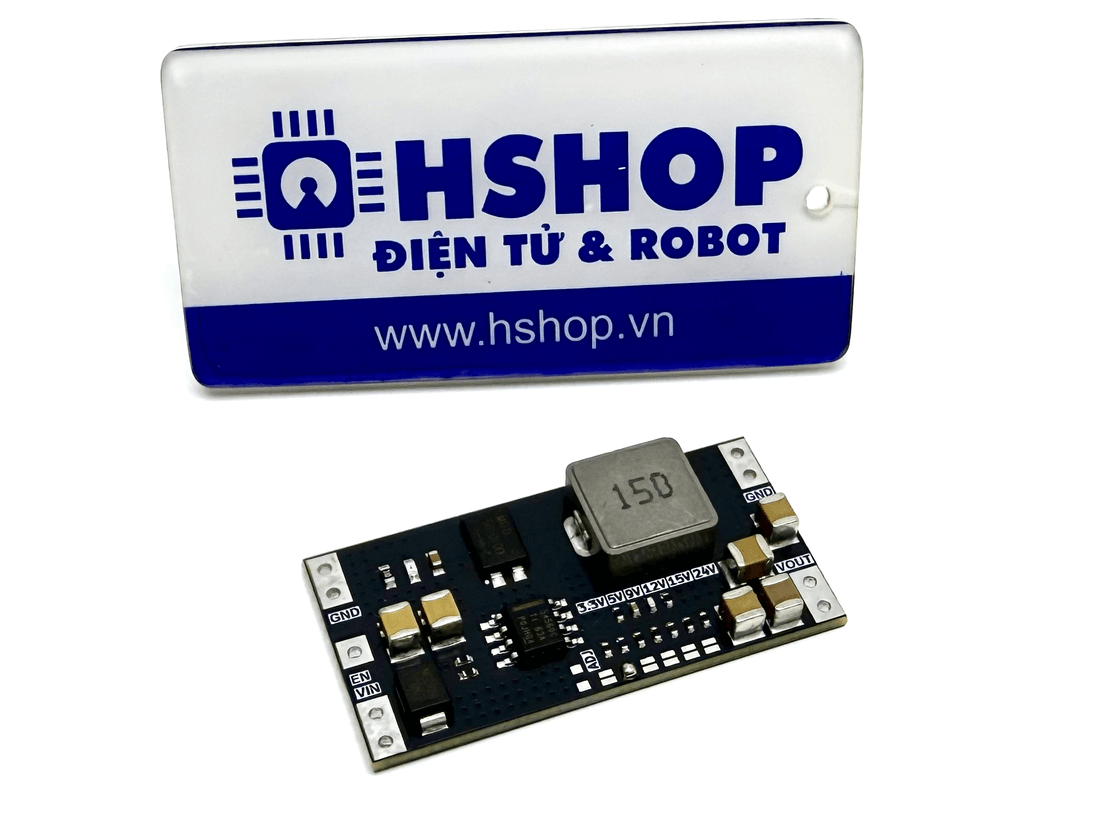

Mạch giảm áp DC-DC Buck TPS54560 60VDC 5A 600Khz

Thương hiệu: Import
Bảo hành: Cơ bản
Tình trạng: Còn hàng
SKU: HS2460V
GIÁ BÁN: (Mã sản phẩm / SKU có chữ cuối V là hàng CTY giá đã bao gồm thuế)
65.000₫

Bảo hành cơ bản

  • Sản phẩm được kiểm tra trước khi bán Sản phẩm được kiểm tra trước khi bán
  • Quý Khách quay video kiểm tra sản phẩm khi nhận hàng Quý Khách quay video kiểm tra sản phẩm khi nhận hàng
  • Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng
  • Xử lý lỗi theo chính sách bảo hành

Mạch giảm áp DC-DC Buck TPS54560 60VDC 5A 600Khz giúp chuyển đổi điện áp DC đầu vào cao thành điện áp DC đầu ra thấp với hiệu suất lên đến 90%. Module hỗ trợ điện áp đầu vào từ 5.5VDC đến 60VDC, dòng điện đầu ra tối đa 5A và có thể lựa chọn nhiều mức điện áp đầu ra gồm 3.3V, 5V, 9V, 12V, 15V và 24VDC thông qua các pad hàn trên mạch.

Mạch giảm áp DC-DC Buck TPS54560 60VDC 5A 600Khz có kích thước nhỏ gọn 40 x 20mm, tần số chuyển mạch 600kHz và điện áp đầu ra có độ gợn thấp, module phù hợp sử dụng trong các mạch nguồn nhúng, thiết bị điện tử, hệ thống điều khiển và các dự án DIY cần nguồn DC ổn định. Mạch có chân EN để bật/tắt đầu ra và đèn LED đỏ báo trạng thái điện áp đầu ra.

Thông số kỹ thuật

  • Loại module: Nguồn giảm áp DC-DC Buck
  • IC nguồn: TPS54560
  • Điện áp đầu vào: DC 5.5–60V
  • Điện áp đầu ra: DC 3.3V / 5V / 9V / 12V / 15V / 24V hoặc tùy chỉnh
  • Dòng điện đầu ra tối đa: 5A
  • Công suất đầu ra: Phụ thuộc vào điện áp đầu vào, điện áp đầu ra và khả năng tản nhiệt
  • Điện áp chênh lệch đầu vào – đầu ra: Lớn hơn 2VDC
  • Dòng điện tĩnh: 1mA
  • Hiệu suất chuyển đổi: Khoảng 90% tại Vin = 12VDC, Vout = 5VDC, tải 1A
  • Điện áp gợn đầu ra: Nhỏ hơn 25mV trong điều kiện Vin = 12VDC, Vout = 5VDC, tải 1A
  • Tần số chuyển mạch: 600kHz
  • Nhiệt độ hoạt động: -25 đến 125°C
  • Bảo vệ: Không tích hợp bảo vệ
  • Chân EN: Bật/tắt module, mức cao hoặc để hở để bật; mức thấp để tắt
  • Chọn điện áp đầu ra: Thông qua các pad hàn 3.3V / 5V / 9V / 12V / 15V / 24V
  • Điện áp đầu ra tùy chỉnh: Ngắt các pad lựa chọn và hàn điện trở tại vị trí ADJ
  • Giao tiếp kết nối: Pad hàn, có thể hàn thêm hàng chân 2.54mm
  • Kích thước: 40 x 20 x 5.5mm

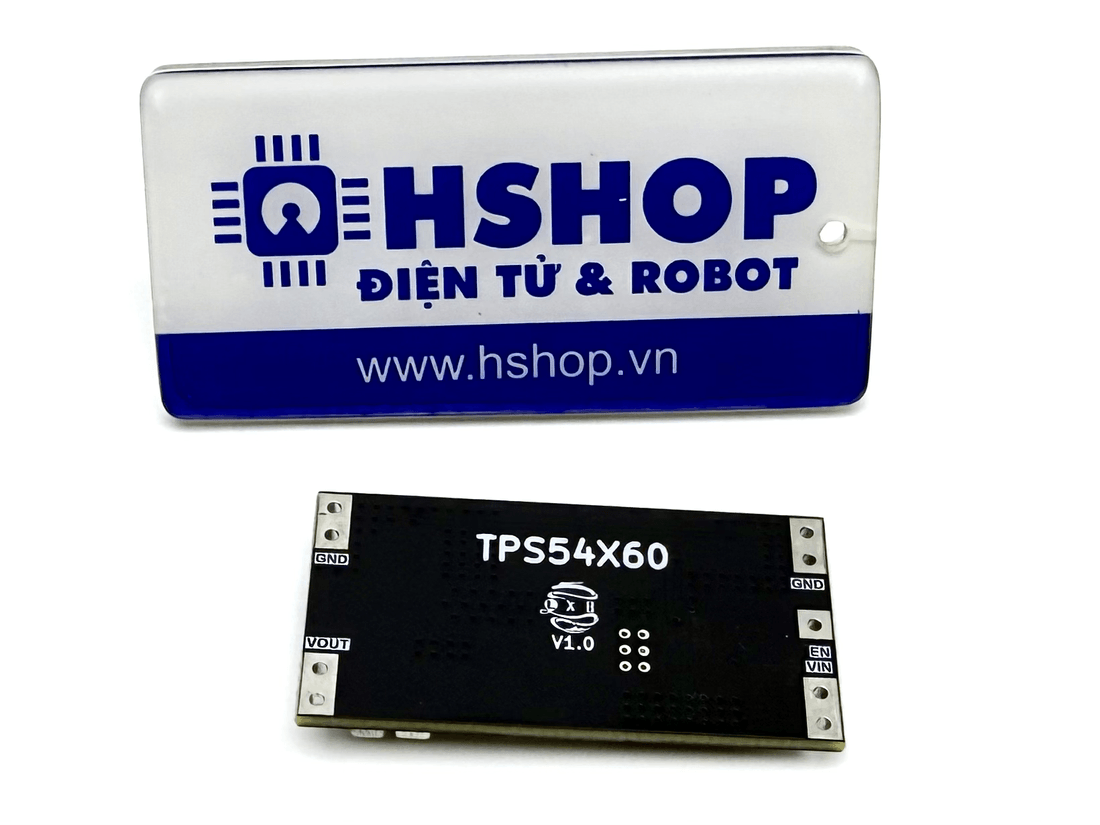

Chức năng các chân

  • VIN: Chân dương nguồn đầu vào, 5.5–60VDC
  • GND: Cực âm nguồn đầu vào và đầu ra, dùng chung
  • VOUT: Chân dương điện áp đầu ra
  • EN: Chân bật/tắt module; để hở hoặc cấp mức cao để bật, cấp mức thấp để tắt
  • Pad lựa chọn điện áp: Chọn mức điện áp đầu ra 3.3V / 5V / 9V / 12V / 15V / 24V
  • ADJ: Vị trí hàn điện trở để thiết lập điện áp đầu ra tùy chỉnh

Lưu ý sử dụng

  • Điện áp đầu vào phải cao hơn điện áp đầu ra ít nhất 2V để module hoạt động ổn định.
  • Module không tích hợp mạch bảo vệ, cần sử dụng nguồn đầu vào phù hợp.
  • Dòng điện đầu ra tối đa phụ thuộc vào điện áp đầu vào, điện áp đầu ra, tải và khả năng tản nhiệt.
  • Khi sử dụng dòng điện lớn hoặc chênh lệch điện áp đầu vào – đầu ra cao, module có thể phát nhiệt nhiều và cần bổ sung tản nhiệt.
  • Không được đồng thời nối tắt hoặc ngắt nhiều pad lựa chọn điện áp đầu ra.
  • Khi tùy chỉnh điện áp đầu ra, cần ngắt các pad lựa chọn điện áp trước khi hàn điện trở tại vị trí ADJ.
  • Kiểm tra kỹ điện áp đầu ra trước khi kết nối với thiết bị điện tử.
