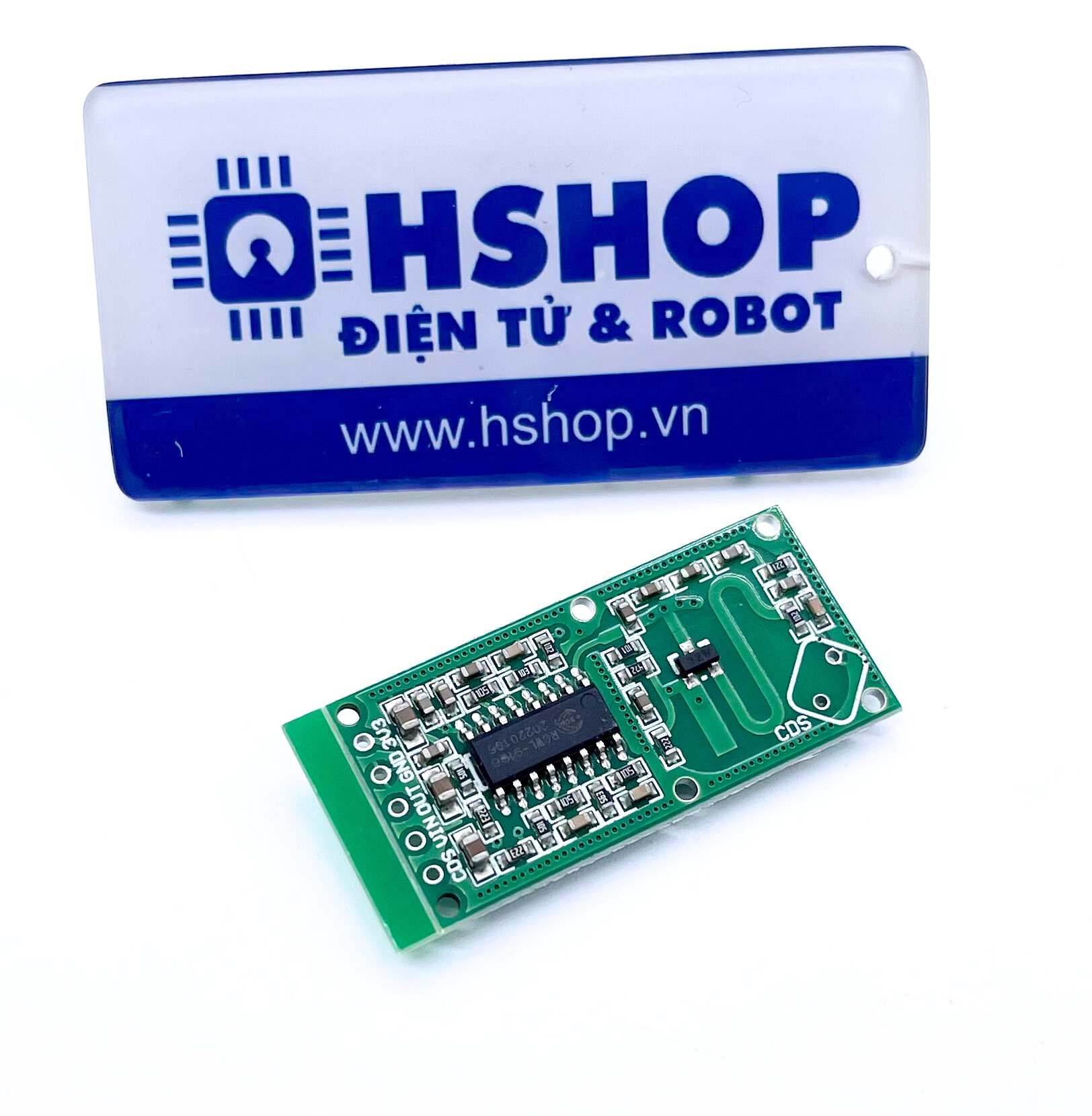

Cảm biến vật cản Radar RCWL-0516

Cảm biến vật cản Radar RCWL-0516 được sử dụng để phát hiện vật cản phía trước bằng sóng Radar, thích hợp cho vô số ứng dụng khác nhau: chống trộm, phát hiện vật cản, ...cảm biến có kích thước nhỏ gọn tiện lắp đặt, khoảng cách phát hiện xa từ 5~9m, có thể đâm xuyên một số vật cản bằng nhựa, gỗ mỏng nên tiện che dấu, cảm biến có độ nhạy và độ bền cao.

Thông số kỹ thuật:

• Cảm biến vật cản Radar RCWL-0516
• Điện áp sử dụng: 4~28VDC.
• Dòng tiêu thụ:2.8mA (typical);3mA (max)
• Khoảng cách phát hiện vật cản:5-9m (Theo thông số nhà sản xuất).
• Transmitting Power:20mW (typical);30mW (max)
• Output Voltage:3.2-3.4V
• Output Voltage Driving Capacity:100mA
• Trigger Way:repeat trigger
• Output Control Low Level:0V
• Output Control High Level:3.3V
• Operating Temperature:-20~80 celsius
• Storage Temperature:-40~100 celsius

Chức năng của các vị trí linh kiện phía sau:

C-TM: Đây là vị trí tụ điều chỉnh thời gian kích, mặc định không có là 2s, giá trị của tụ càng lớn thì thời gian kích càng lâu.

R-GN: Đây là vị trí của điện trở chỉnh khoảng cách phát hiện vật cản, mặc định không nối là 7m, nối trở 1M sẽ cho khoảng cách còn 5m, trở nhỏ hơn sẽ cho khoảng cách gần hơn.

R-CDS: Đây là vị trí gắn quang trở, nếu gắn quang trở vào vị trí này thì cảm biến sẽ không hoạt động vào buổi tối.

Chức năng các chân:

• 3V3:Chân xuất nguồn 3.3VDC 100mA
• GND: Chân Mass, 0VDC.
• OUT: Chân xuất tín hiệu khi có vật cản, có vật cản sẽ ở mức cao, không có sẽ ở mức thấp.
• VIN: Chân nguồn đầu vào cấp từ 4~28VDC
• CDS: Chân Diasble module, nối 0V module sẽ ngưng hoạt động.

Chú ý:

1. Phía trước cảm biến có thể xuyên qua gỗ mỏng hoặc nhựa nhưng không thể xuyên qua kim loại.
2. Phía trước và sau cảm biến nên có khoảng cách trống ít nhất 1cm.

Thông số kỹ thuật và hướng dẫn sử dụng.
