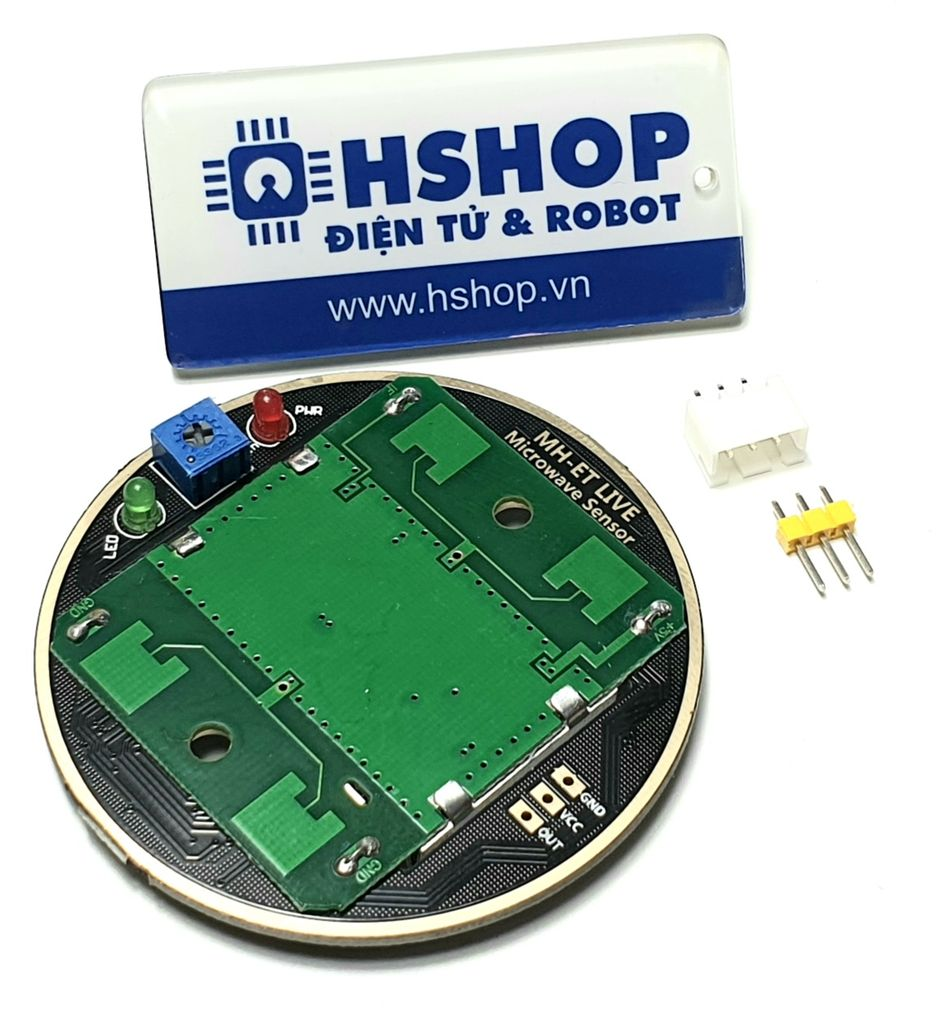

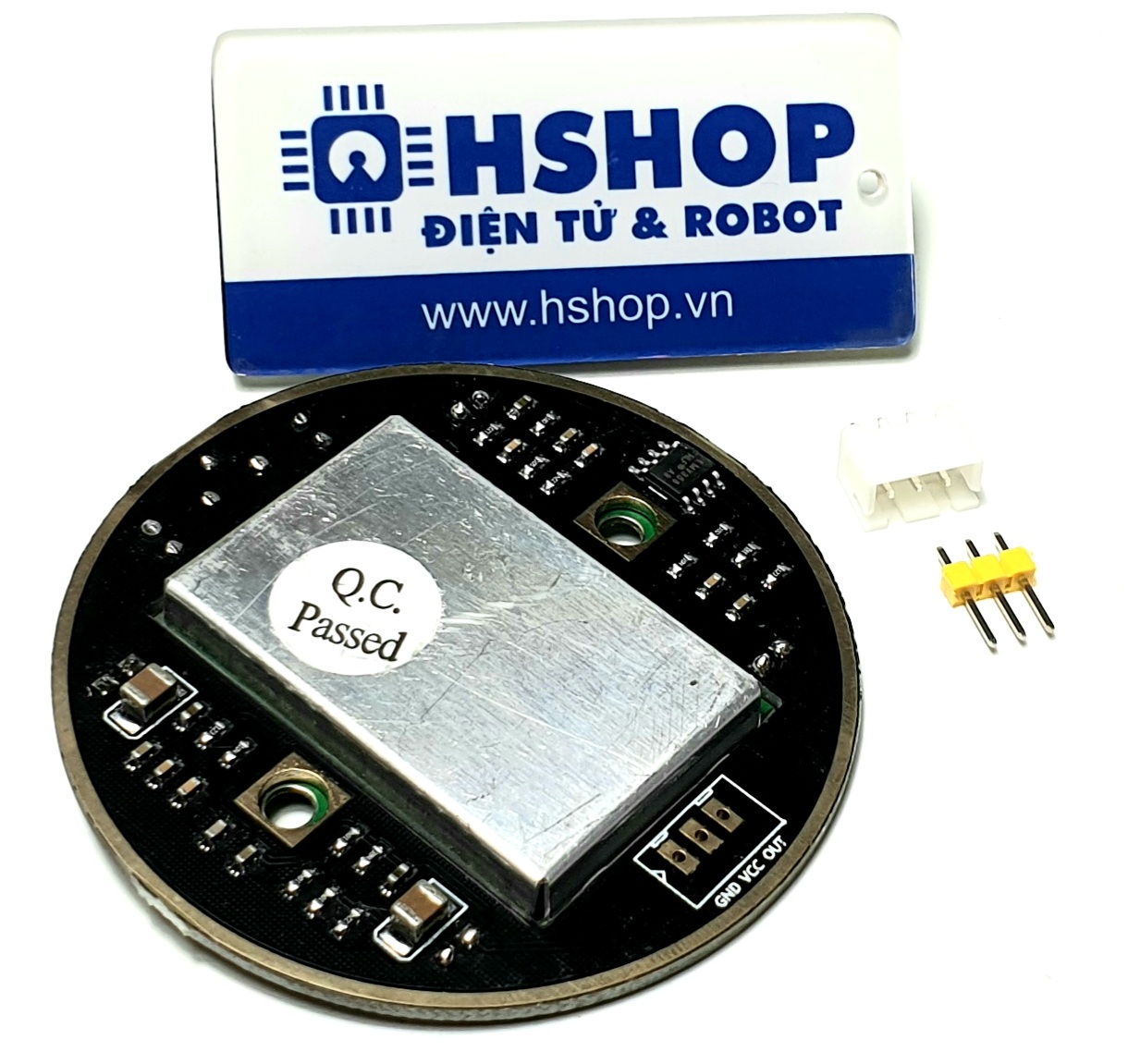

Cảm biến vật cản Radar Microwave Doppler HB100 with Amplifier Circuit

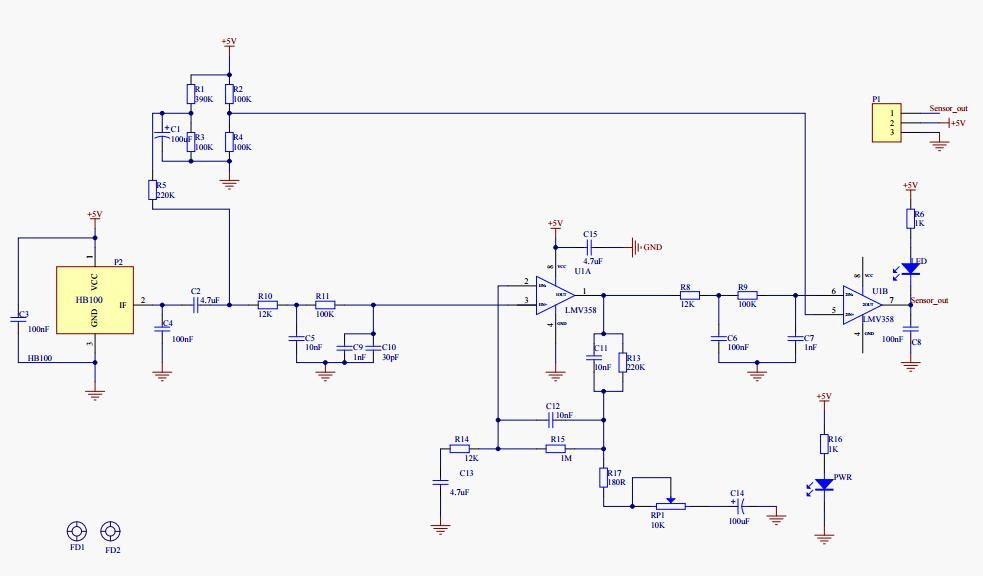

Cảm biến vật cản Radar Microwave Doppler HB100 with Amplifier Circuit được bổ sung thêm mạch khuếch đại tín hiệu giúp bạn có thể kết nối ngay cảm biến HB100 với Vi Điều Khiển để sử dụng (cảm biến HB100 xuất ra tín hiệu rất nhỏ cần phái có mạch khuếch đại mới sử dụng được với Vi Điều Khiển).

Cảm biến vật cản Radar Microwave Doppler HB100 sử dụng sóng Microwave tần số 10.525GHz (an toàn cho người) với hiệu ứng Doppler để nhận biết vật cản, cảm biến có thể nhận biết mọi loại vật cản vật lý chuyển động (không phụ thuộc nhiệt độ), cảm biến còn có độ đâm xuyên cao có thể xuyên qua tấm nhựa hoặc gỗ mỏng, thường được ứng dụng trong các ứng dụng an ninh cần phát hiện vật chuyển động: chống trộm, máy ATM,...

Thông số kỹ thuật :

• Điện áp hoạt động : 5VDC
• Sử dụng sóng Microwave tần số 10.525GHz (an toàn cho người).
• Dòng tiêu thụ (chế độ CW): 37mA (Typical), Max 60mA
• Transmission Parameters:
  • Detection distance: 2-16m continuously adjustable (small range 2m, large range 16m)
  • Transmit frequency: 10.525 GHz
  • Frequency setting accuracy: 3MHz
  • Output power (small): 13dBm EIRP
  • Harmonic emission: <-10dBm
  • Average current (5%DC): 2mA typ.
  • Pulse width (Min.): 5uSec
  • Duty cycle (Min.): 1%
• Receive Parameters:
  • Sensitivity (10dB S/N ratio) 3Hz to 80Hz Bandwidth: -86dBm
  • 3Hz to 80Hz bandwidth clutter 10uV
  • Antenna gain: 8dBi
  • Vertical 3dB beam width: 36 degrees
  • Horizontal 3dB beam width: 72 degrees

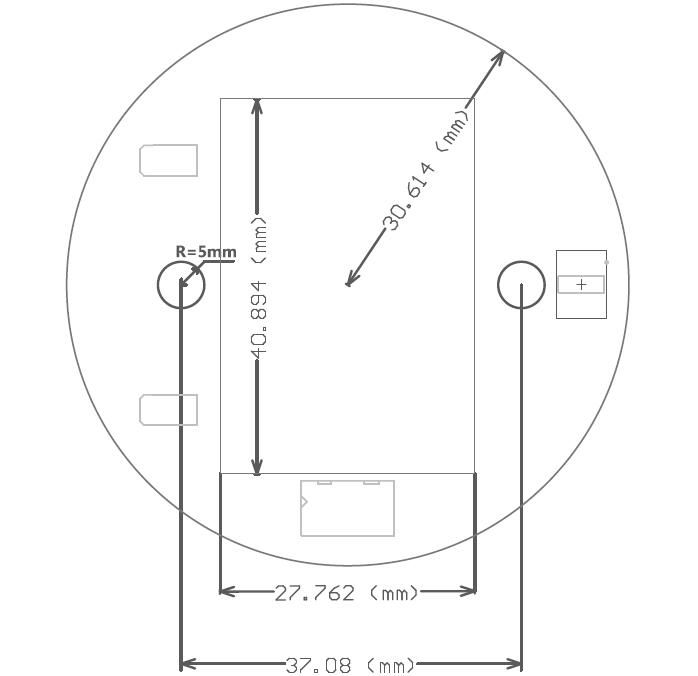

• Kích thước : 61.2 x 61.2mm

Tài liệu tham khảo :

Datasheet HB100 motion sensor

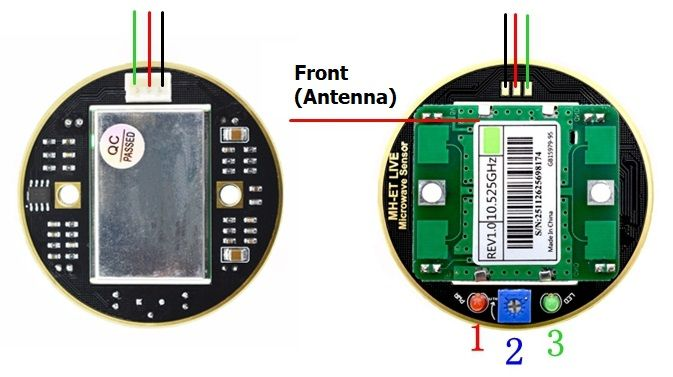

Sơ đồ chân và tín hiệu:

• Dây màu xanh lá (Green): Tín hiệu Digital TTL (0-5VDC)
• Dây màu đen (Black): Chân cấp nguồn GND (0VDC)
• Dây màu đỏ (Red): Chân cấp nguồn VCC (5VDC)
• Đèn màu đỏ (1): Đèn nguồn.
• Biến trở xanh dương (2): điều chỉnh khoảng cách nhận vật cản xa gần.
• Đèn mảu xanh lá (3): Tín hiệu phát hiện vật cản.
