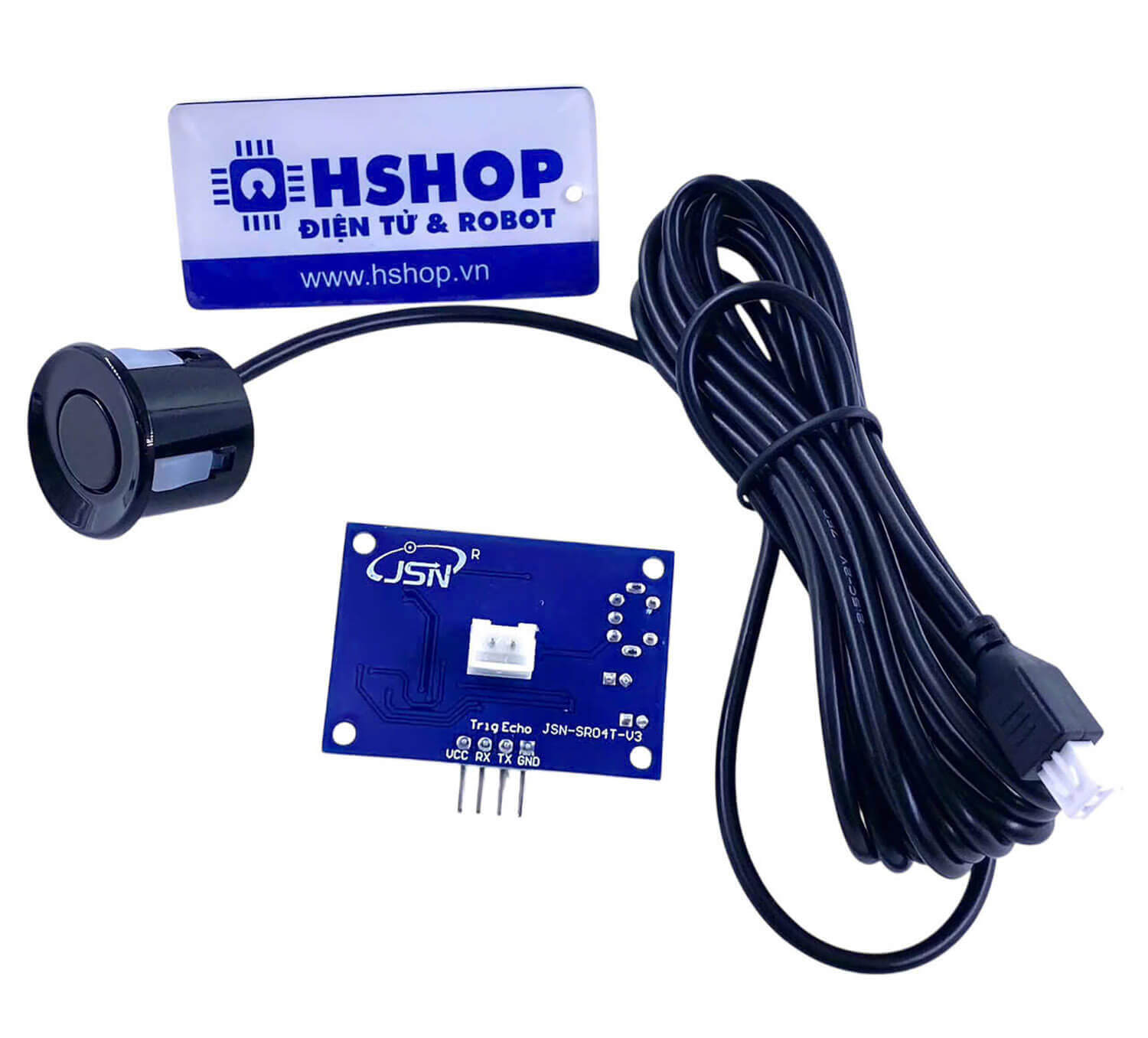

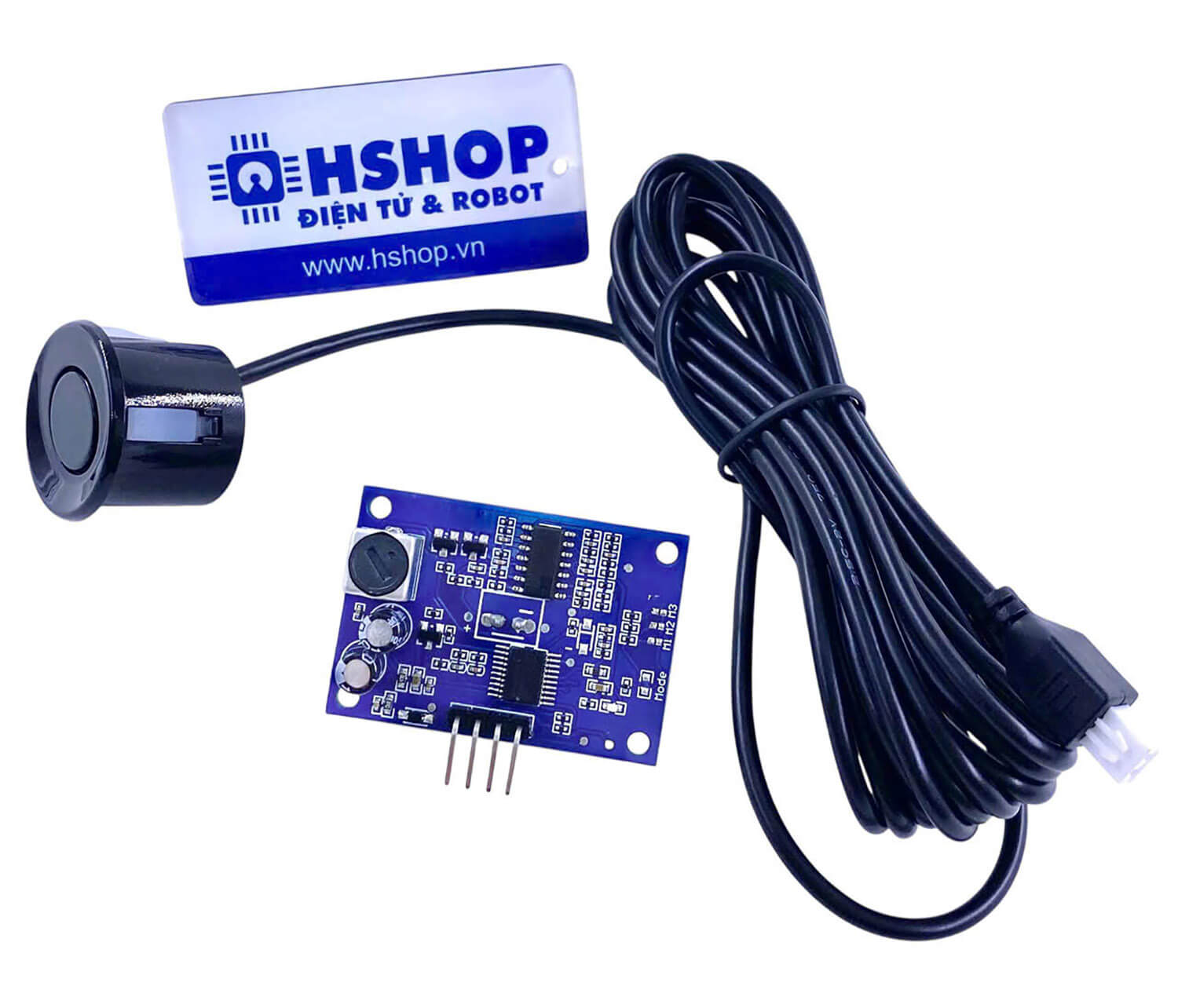

Cảm biến siêu âm chống nước JSN-SR04T V3 Waterproof Probe Ultrasonic Sensor

Lưu ý:

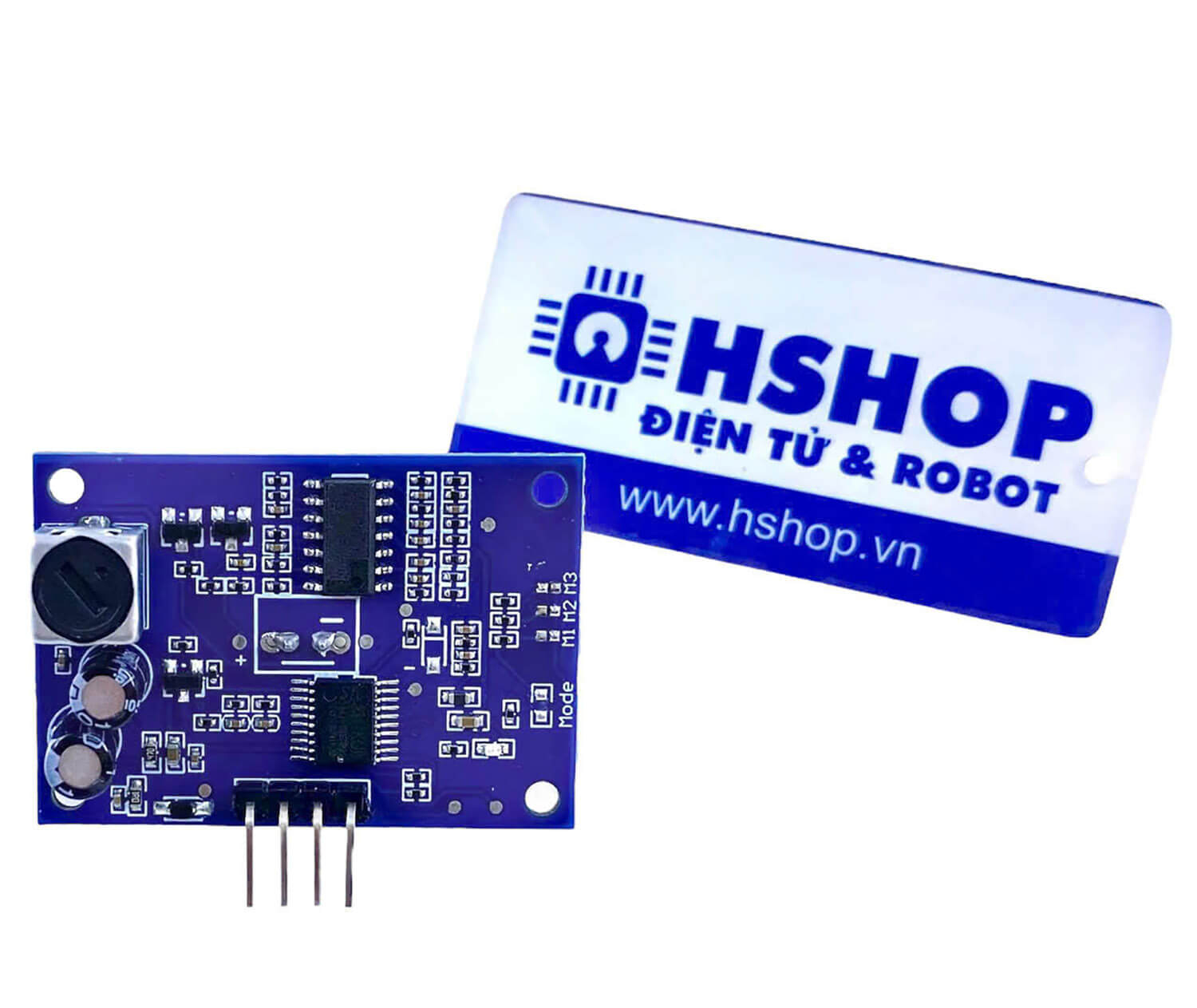

• Tuỳ theo đợt hàng về ký hiệu trên mạch giao tiếp cảm biến JSN-SR04T V3 có thể có các phiên bản mở rộng ví dụ :  V3.0 , V3.3........chức năng sử dụng tương tự nhau và đã qua kiểm tra của kỹ thuật viên.
• Các bạn có thể mua phiên bản có đầu dò tích hợp nhỏ gọn tại đây: Cảm biến siêu âm JSN-SR04T V3 Ultrasonic Sensor
• Cảm biến siêu âm có sóng phát ra theo hình nón nên ở khoảng cách xa hoặc bề mặt vật thể không bằng phẳng sẽ dễ gây nhiễu cảm biến dẫn đến khoảng cách bị sai lệch.

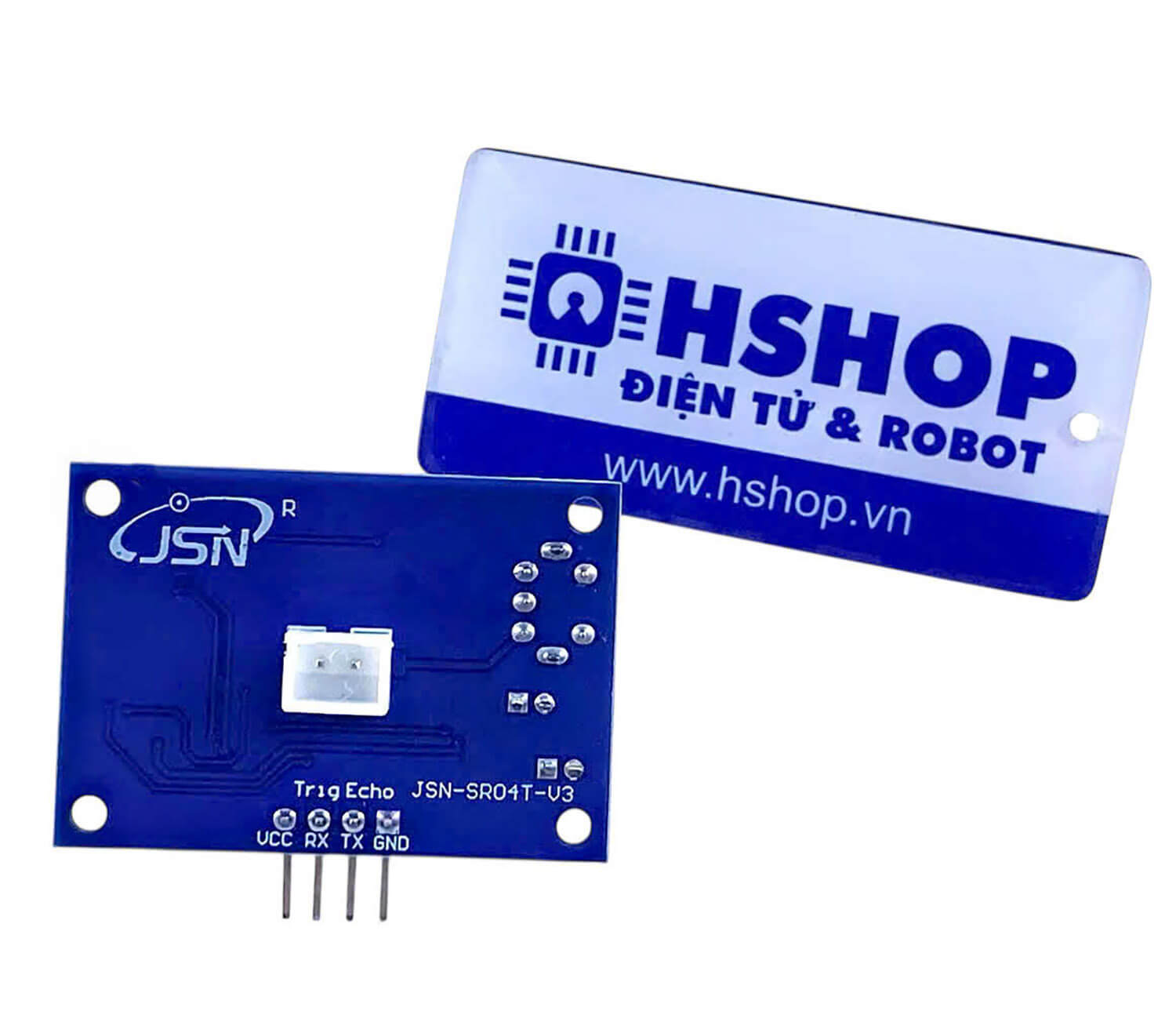

• Cảm biến của hãng JSN sẽ có logo JSN trên mạch cùng mã sản phẩm thể hiện rõ JSN-SR04T-V3.

Cảm biến siêu âm chống nước JSN-SR04T V3 Waterproof Probe Ultrasonic Sensor là phiên bản mới nhất V3 của hãng JSN với các cải tiến về phần cứng và thuật toán cho độ ổn định cao hơn cũng như thêm vào nhiều tính năng mới, hãng JSN cũng là thương hiệu tạo nên mạch cảm biến siêu âm chống nước đầu tiên trước khi có các mạch làm theo như AJ-SR04M.

Cảm biến siêu âm chống nước JSN-SR04T V3 Waterproof Probe Ultrasonic Sensor thường được sử dụng trong các ứng dụng cần xác định khoảng cách, vật cản,..., cảm biến có đầu dò chống nước dễ lắp đặt lên thân xe, robot, bồn chứa,...với khoảng đo rất xa từ 20~600cm, thích hợp cho các ứng dụng trong công nghiệp cần độ bền và độ ổn định cao.

Thông số kỹ thuật:

• Model: JSN-SR04T V3 Waterproof Probe Ultrasonic Sensor
• Điện áp hoạt động: 3.0~5.5VDC
• Dòng điện hoạt động: < 8mA
• Tần số siêu âm: 40kHz
• Khoảng đo: 21~600cm
• Sai số: +- 1cm
• Độ phân giải: 3mm
• Góc đo: 75 độ.
• Enter the trigger signal
  • 20uS above the TTL pulse
  • The serial port to send instructions 0X55
• Output the echo signal: Output pulse width level signal, or TTL
• Chân tín hiệu:
  • 5V: Chân nguồn VCC 3.0~5.5VDC.
  • Trig (RX): Chân Trigger (Mode 1) hoặc RX nếu sử dụng giao tiếp UART (Mode 2 hoặc 3)
  • Echo (TX): Chân Echo (Mode 1) hoặc TX nếu sử dụng giao tiếp UART (Mode 2 hoặc 3).
  • GND: Chân Nguồn Mass 0VDC.
• Kích thước: 42 x 29 x 12mm
