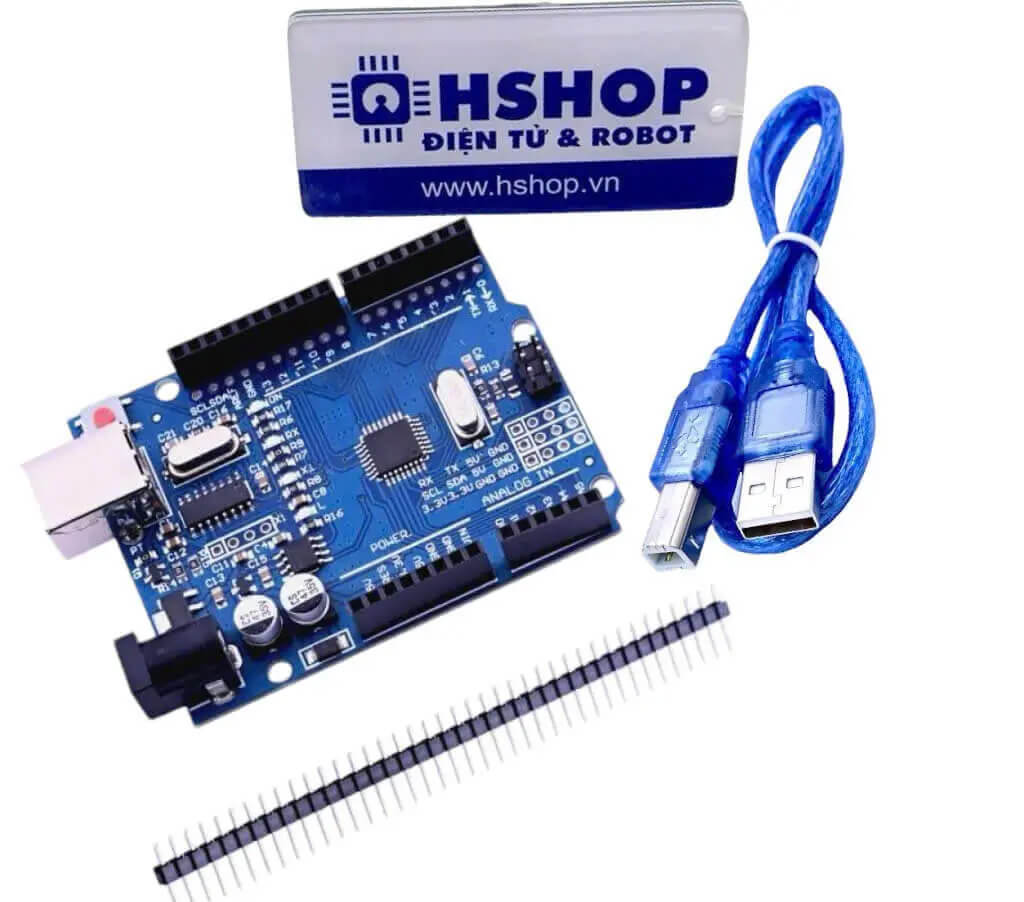

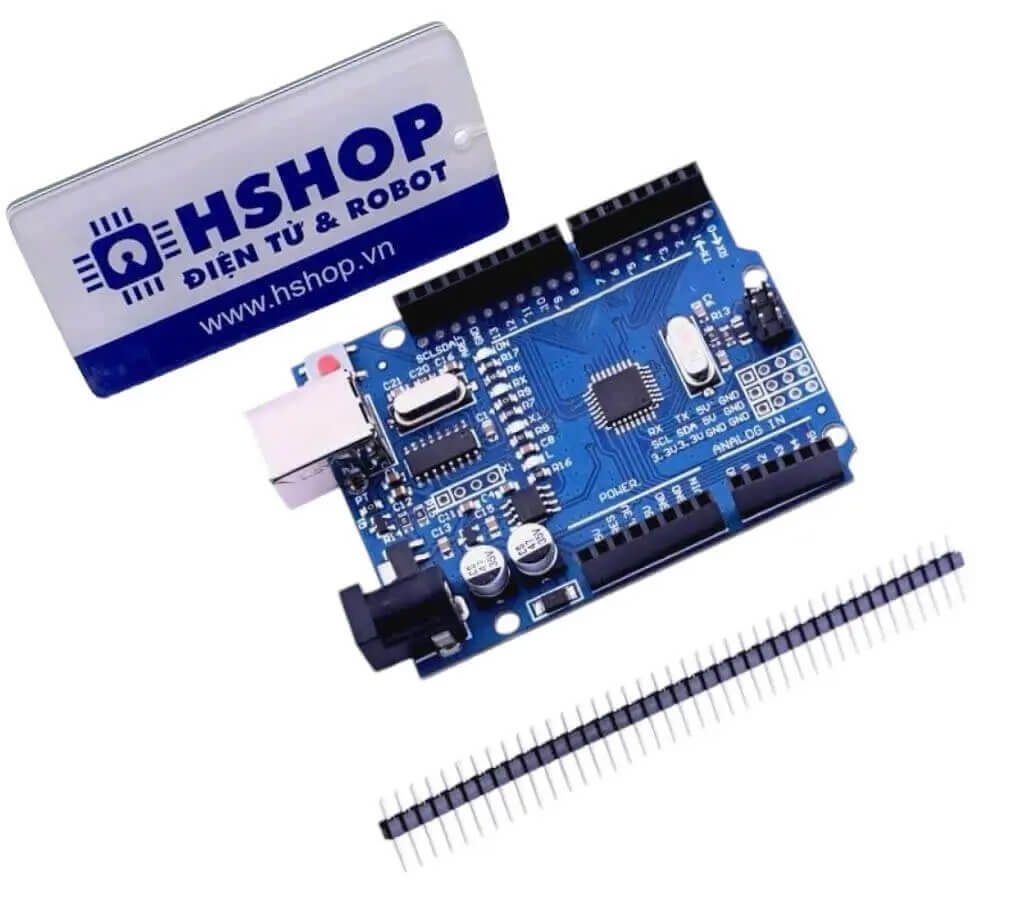

Mạch Uno SMD CH340 (Arduino Uno Compatible)

Lưu ý:

• Khắc phục lỗi không kết nối & nạp chương trình các mạch sử dụng Driver CH340 trên Arduino với Windows 11 - MakerLab.vn - Không Gian Sáng Chế

  Quý Khách có thể mua thêm phụ kiện cho mạch :

• Cáp nạp USB Type B nhiều kích thước khác nhau
• Vỏ Nhựa hoặc Vỏ mica
• Và một số Phụ kiện Arduino

Mạch Uno SMD CH340 (Arduino Uno Compatible) có thiết kế tương thích với Arduino Uno sử dụng IC nạp và giao tiếp UART CH340 và vi điều khiển ATMEGA328P loại IC dán khó thay thế khi hư hỏng, tuy nhiên sẽ có thêm 2 chân Analog A6, A7 so với Arduino Uno phiên bản sử dụng IC cắm.

Thông số kỹ thuật:

• Chip điều khiển chính: ATMEGA328P loại IC dán
• Chip nạp và giao tiếp UART: CH340
• Nguồn nuôi mạch: 5VDC từ cổng USB hoặc nguồn ngoài cắm từ giắc tròn DC (nếu sử dụng nguồn ngoài từ giắc tròn DC Hshop.vn khuyên bạn nên cấp nguồn từ 6~9VDC để đảm bảo mạch hoạt động tốt, nếu bạn cắm 12VDC thì IC ổn áp rất nóng, dễ cháy và gây hư hỏng mạch).
• Số chân Digital I/O: 14 (trong đó 6 chân có khả năng xuất xung PWM).
• Số chân PWM Digital I/O: 6
• Số chân Analog Input: 6
• Dòng điện DC Current trên mỗi chân I/O: 20 mA
• Dòng điện DC Current chân 3.3V: 50 mA
• Flash Memory: 32 KB (ATmega328P), 0.5 KB dùng cho bootloader.
• SRAM: 2 KB (ATmega328P)
• EEPROM: 1 KB (ATmega328P)
• Clock Speed: 16 MHz
• LED_BUILTIN: 13
• Kích thước: 68.6 x 53.4 mm

Driver IC nạp CH340.

Tài liệu hướng dẫn học Arduino:

• Hướng dẫn học Arduino tại trang chủ Arduino.cc
• Sách tự học Arduino rất hay Arduino Workshop.
• Phần mềm Arduino IDE.
