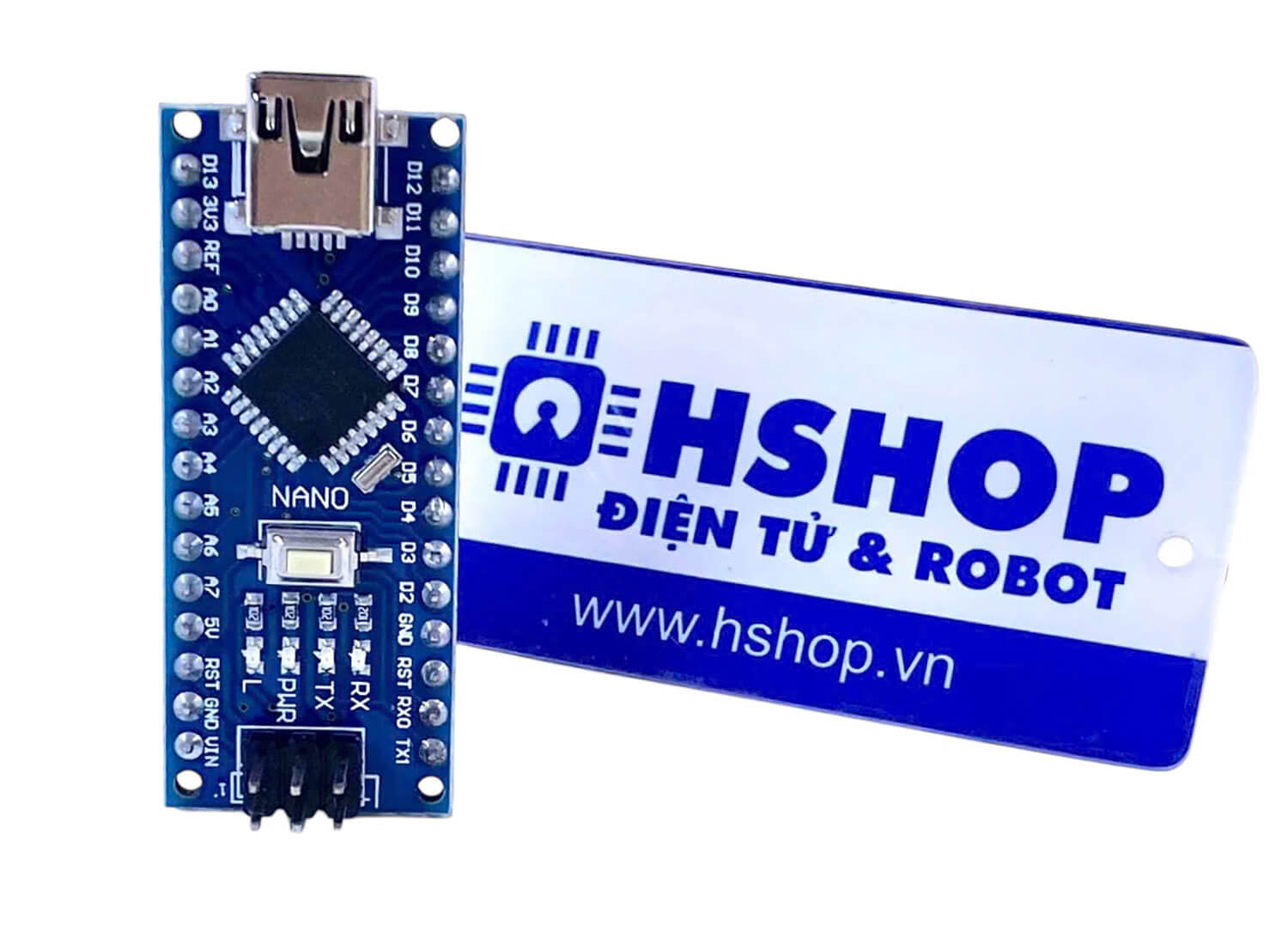

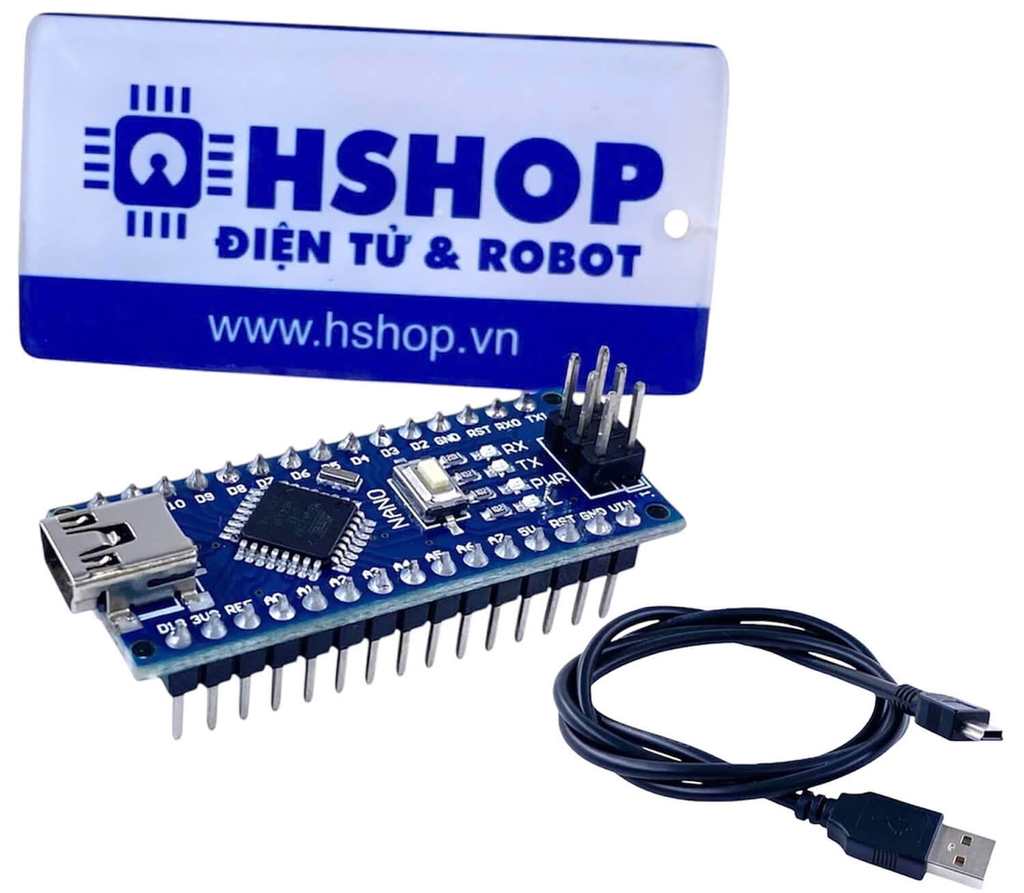

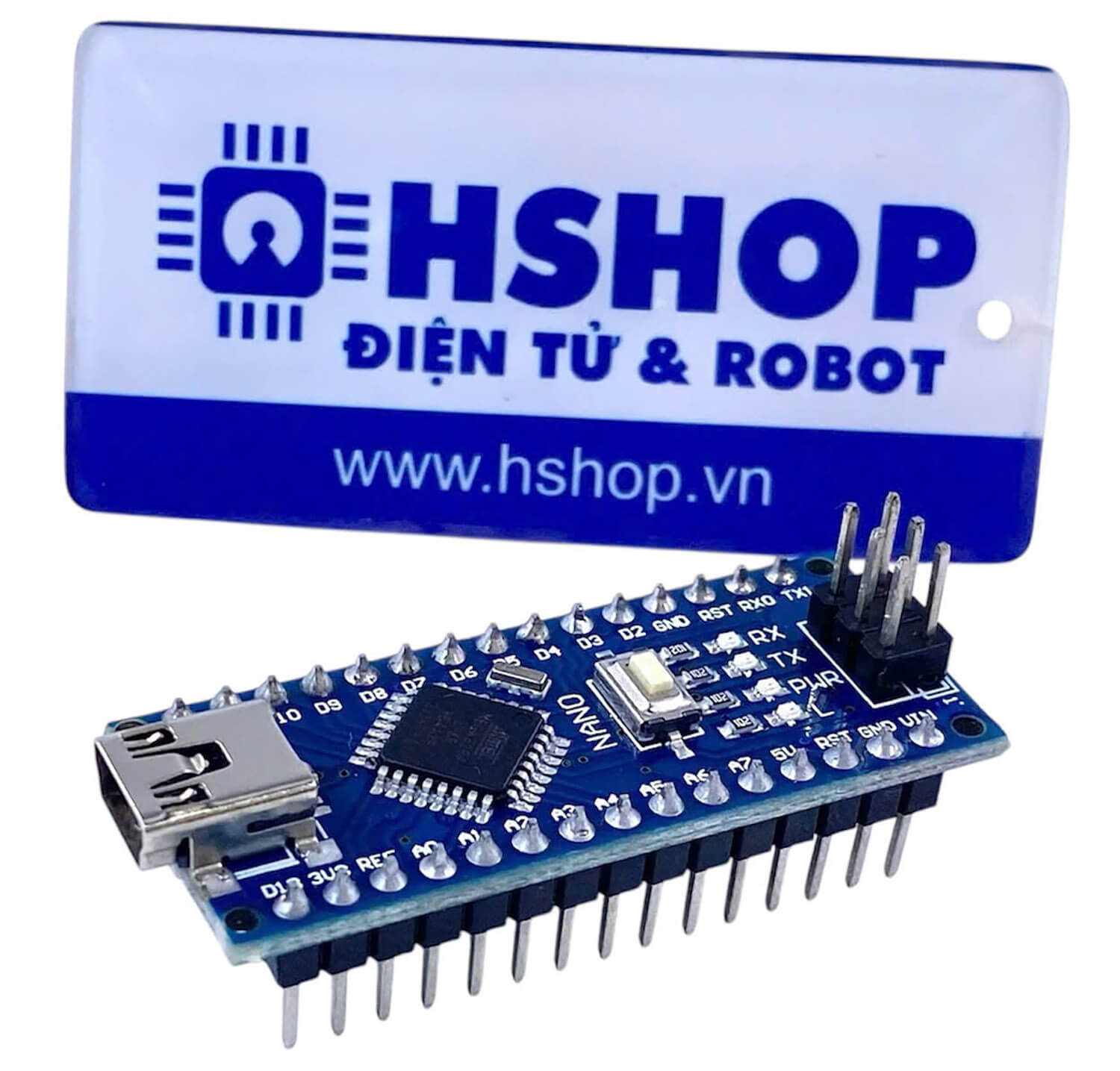

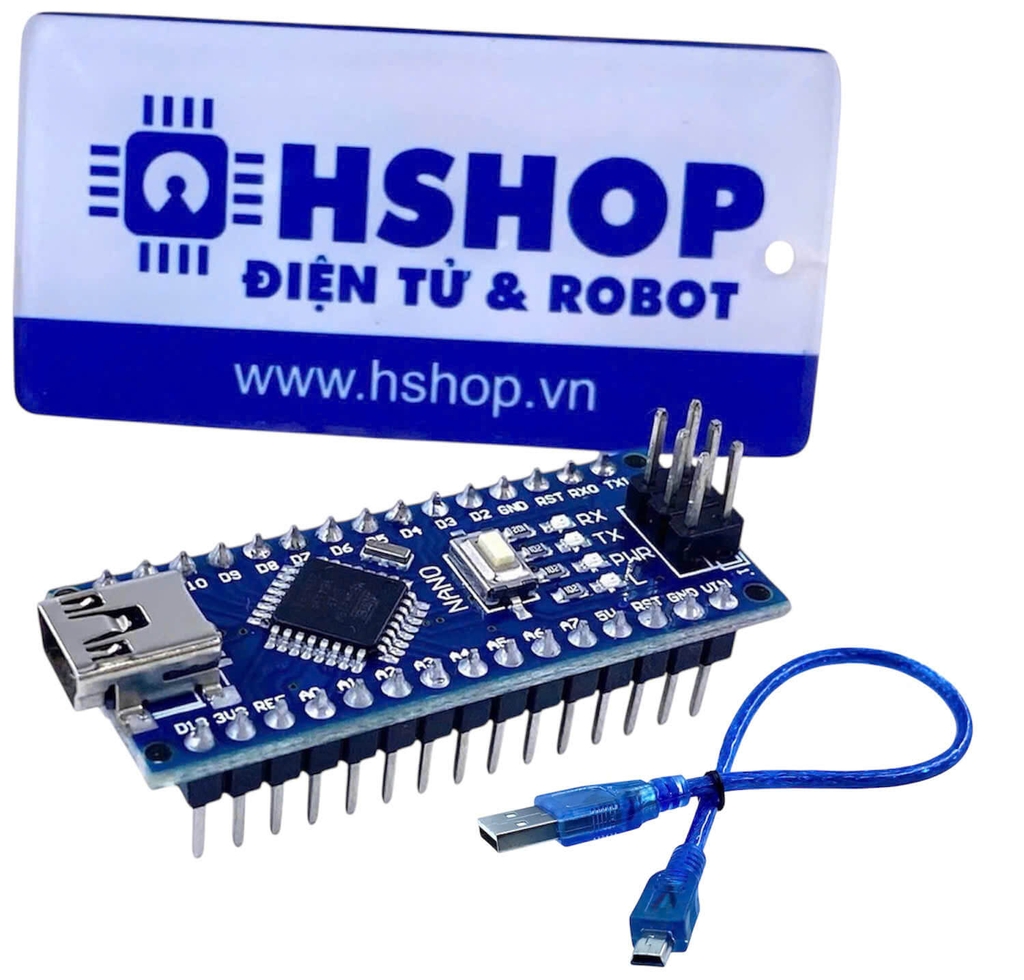

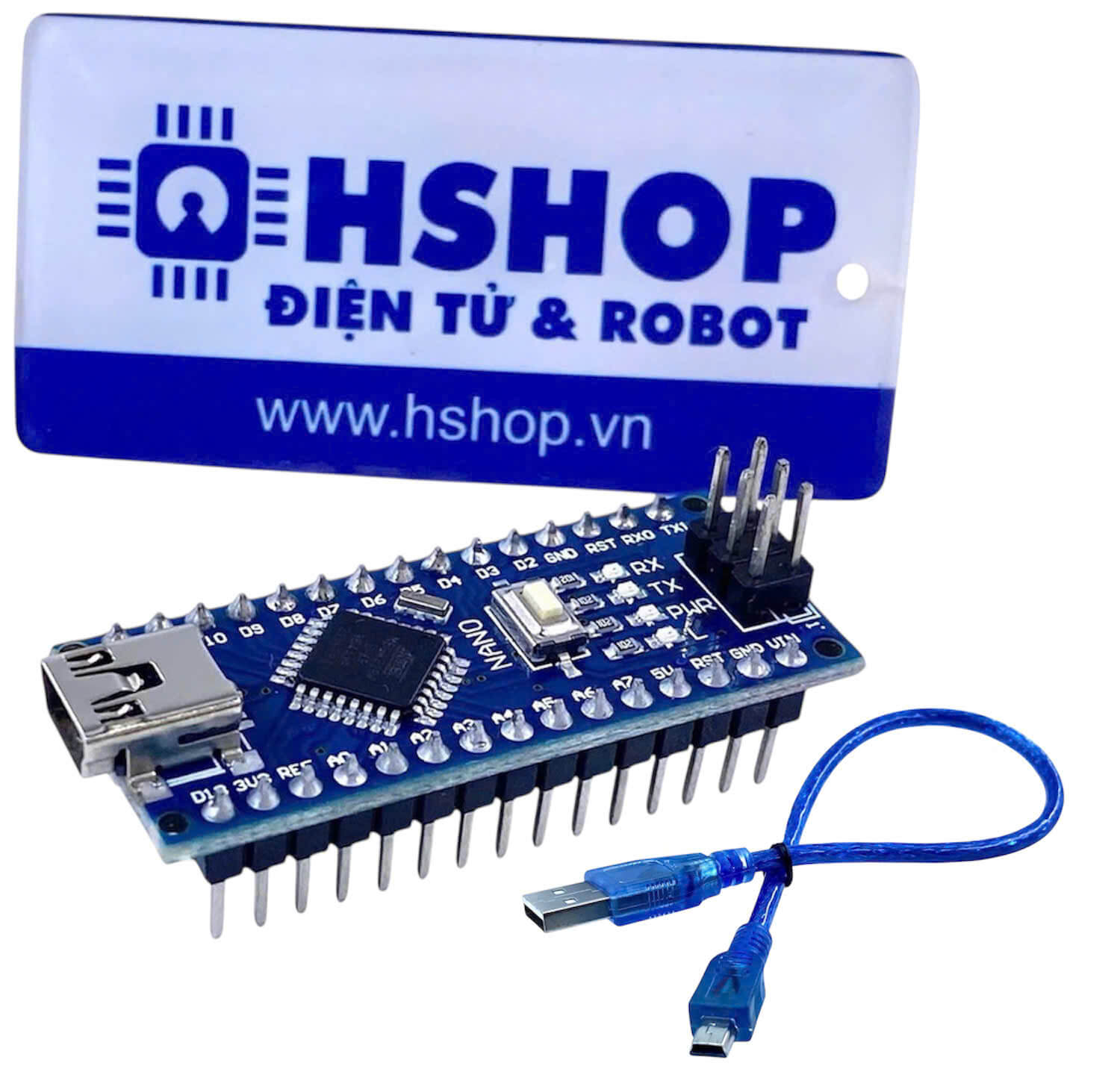

Mạch Nano CH340 cổng mini USB (Arduino Nano Compatible)

Tham khảo các loại Arduino chính hãng tại đây.

Lưu ý:

• Khắc phục lỗi không kết nối & nạp chương trình các mạch sử dụng Driver CH340 trên Arduino với Windows 11 - MakerLab.vn - Không Gian Sáng Chế
• Mạch không đi kèm cáp Mini USB, Quý Khách có thể chọn mua thêm cáp Mini USB tại đây.
• Quý Khách xin lưu ý trong các phiên bản mạch Nano sử dụng IC chuyển giao tiếp CH340 chân cấp nguồn 3.3VDC không sử dụng được, Quý Khách có nhu cầu cấp nguồn 3.3VDC (cho ESP8266, NRF24L01,...) xin mua thêm mạch cấp nguồn 3.3VDC tại đây.

Mạch Nano CH340 (Arduino Nano Compatible) có thiết kế tương thích với Arduino Nano là phiên bản nhỏ gọn của Arduino Uno sử dụng MCU ATMEGA328P-AU, mọi tính năng hay chương trình chạy trên Arduino Uno đều có thể sử dụng trên Arduino Nano, một ưu điểm của Arduino Nano là vì sử dụng phiên bản IC dán nên sẽ có thêm 2 chân Analog A6, A7 so với Arduino Uno.

Thông số kỹ thuật:

• Thiết kế theo đúng chuẩn chân, kích thước của Arduino Nano chính hãng.
• IC chính: ATmega328P-AU.
• IC nạp và giao tiếp UART: CH340.
• Điện áp cấp: 5VDC cổng USB hoặc 6-9VDC chân Raw.
• Mức điện áp giao tiếp GPIO: TTL 5VDC.
• Dòng GPIO: 40mA.
• Số chân Digital: 14 chân, trong đó có 6 chân PWM.
• Số chân Analog: 8 chân (hơn Arduino Uno 2 chân).
• Flash Memory: 32KB (2KB Bootloader).
• SRAM: 2KB
• EEPROM: 1KB
• Clock Speed: 16Mhz.
• Tích hợp Led báo nguồn, led chân D13, LED RX, TX.

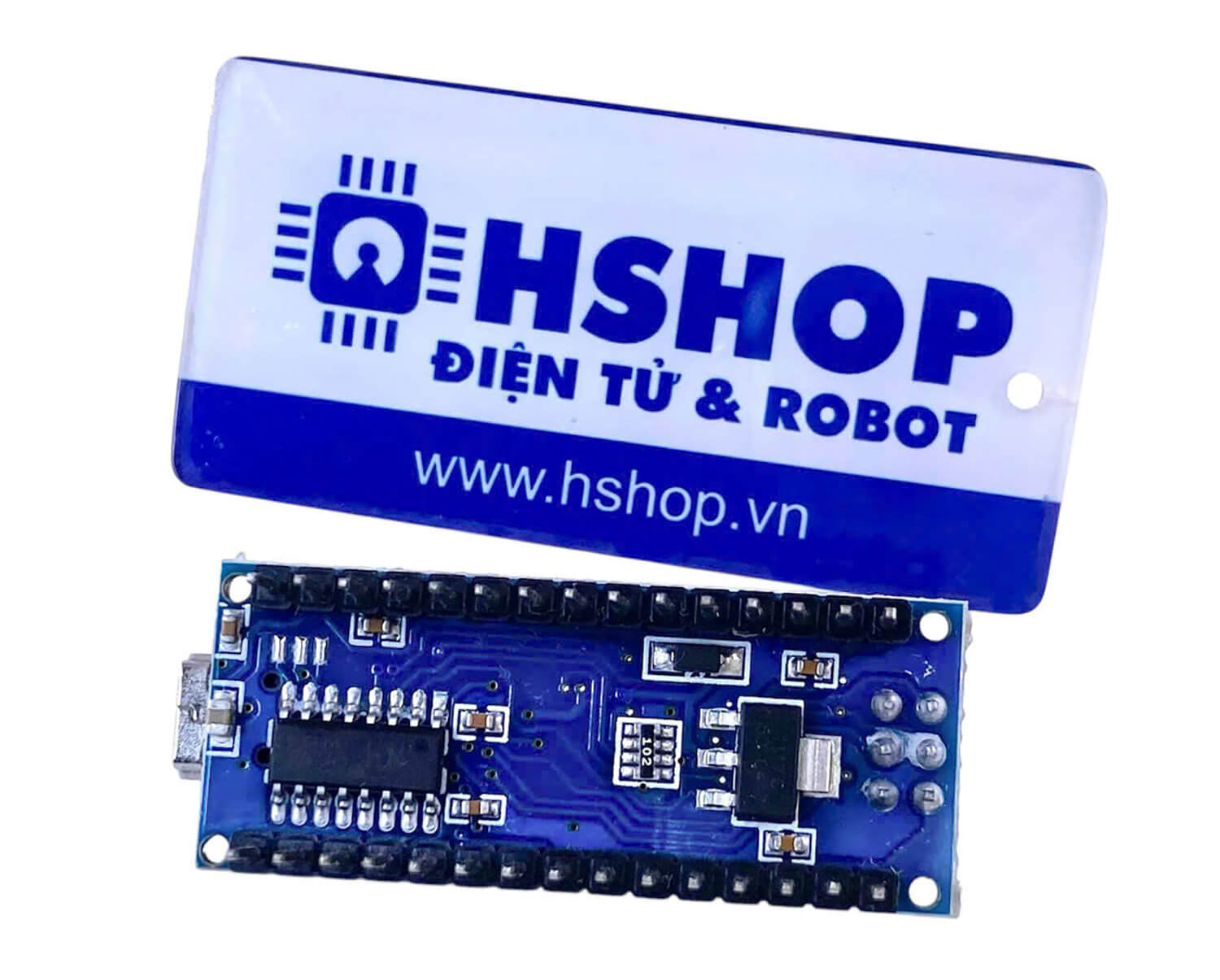

• Tích hợp IC chuyển điện áp 5V LM1117.
• Kích thước: 18.542 x 43.18mm

Driver IC nạp chương trình và giao tiếp máy tính CH340.

Nếu bị lỗi không nạp chương trình được cho Arduino Nano Quý Khách vui lòng kiểm tra tuỳ chọn trong Tools / Processor là "ATmega328P" nếu vẫn bị lỗi thì chọn lại "ATmega328P (Old Bootloader)":
