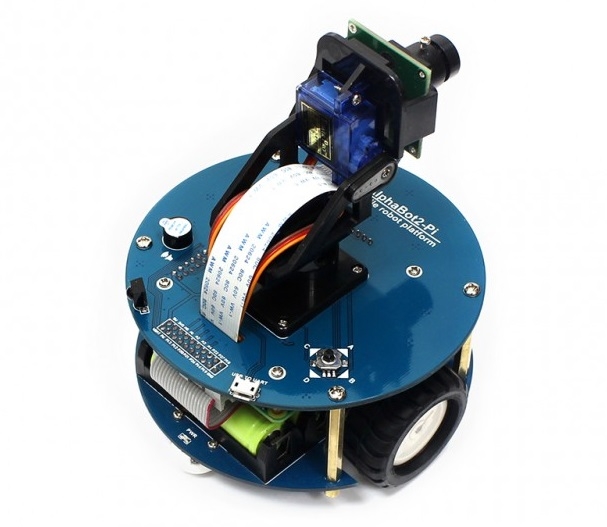

AlphaBot2 robot building kit for Raspberry Pi 3B/3B+/4B (no Pi)

Lưu ý robot không đi kèm mạch Raspberry Pi, Quý Khách cần mua thêm phiên bản Raspberry Pi 3 Model B+ hoặc Raspberry Pi 4 Model B để có thể sử dụng.

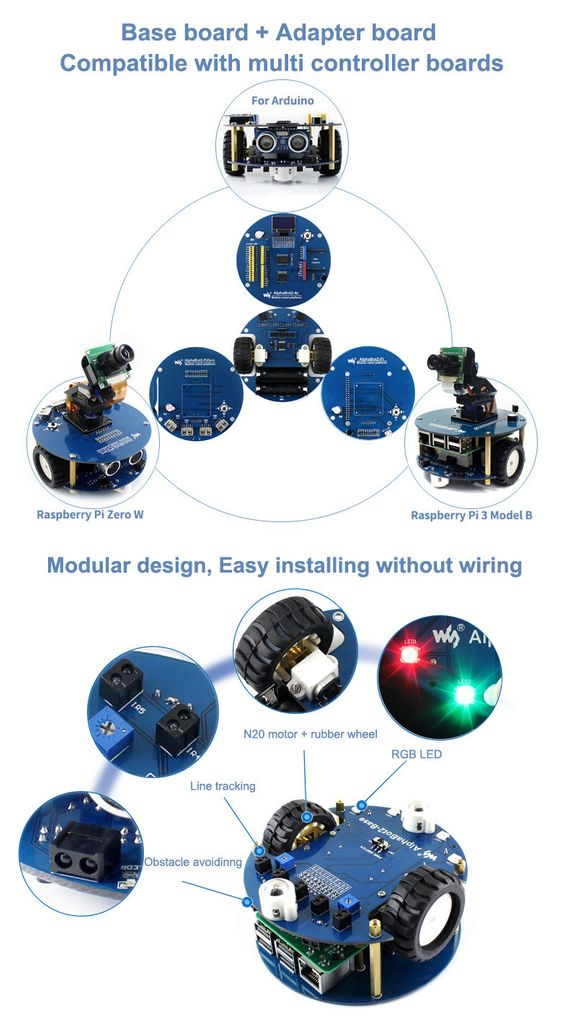

AlphaBot2 robot building kit for Raspberry Pi 3B/3B+/4B được nghiên cứu và sản xuất bởi Waveshare với phần khung robot được thiết kế tích hợp với PCB cho kích thước nhỏ gọn, dễ dàng lắp đặt với chỉ 1 vài thao tác đơn giản.

AlphaBot2 robot building kit for Raspberry Pi 3B/3B+/4B được tích hợp mạch quản lý nguồn và sạc pin, mạch điều khiển động cơ, cảm biến dò line, mạch chuyển ADC để đọc cảm biến Analog, mạch phát xung PWM để điều khiển RC Servo, Led RGB, mắt thu hồng ngoại IR, mạch giao tiếp máy tính CP2102,..., ngoài ra robot còn đi kèm Camera sử dụng trong các ứng dụng xử lý ảnh.

Trang chủ nhà sản xuất và hướng dẫn sử dụng.

SKU: 12992
Part Number: AlphaBot2-Pi Acce Pack (For Europe)

Bộ sản phẩm bao gồm:

1. AlphaBot2-Pi (adapter board) x1
2. AlphaBot2-Base (base chassis) x1
3. RPi Camera (B) x1
4. Micro SD Card 16GB x1
5. Power adapter x1
6. USB Micro-B to USB-C Adapter x1
7. SG90 servo x2
8. 2 DOF pan and tilt kit x1
9. IR remote controller x1
10. FC-20P cable 8cm x1
11. USB type A plug to micro B plug cable x1
12. 15PIN FFC 25cm x1
13. AlphaBot2-Pi screws x1
14. Micro SD Card Reader x1 (Extra Free)
15. Screwdriver x1 (Extra Free)

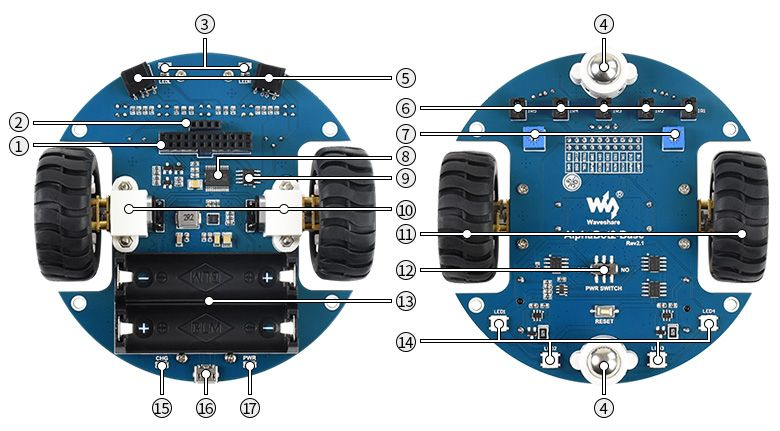

1. AlphaBot2 control interface: for connecting sorts of controller adapter board
2. Ultrasonic module interface
3. Obstacle avoiding indicators
4. Omni-direction wheel
5. ST188: reflective infrared photoelectric sensor, for obstacle avoiding
6. ITR20001/T: reflective infrared photoelectric sensor, for line tracking
7. Potentiometer for adjusting obstacle avoiding range
8. TB6612FNG dual H-bridge motor driver
9. LM393 voltage comparator
10. N20 micro gear motor reduction rate 1:30, 6V/600RPM
11. Rubber wheels diameter 42mm, width 19mm
12. Power switch
13. Battery holder: supports 14500 batteries
14. WS2812B: true color RGB LEDs
15. Battery charging indicator
16. 5V USB battery charging port
17. Power indicator

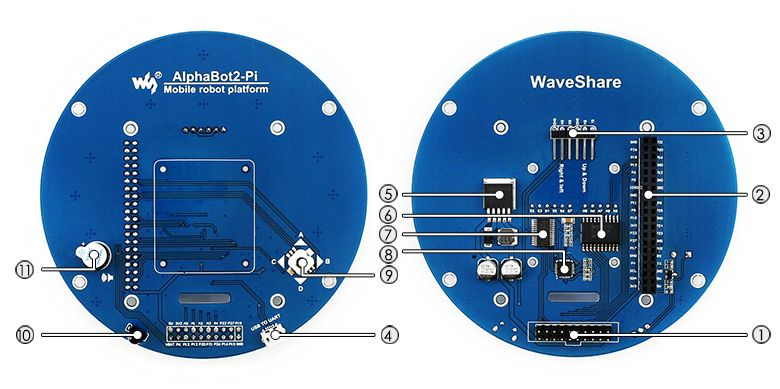

1. AlphaBot2 control interface: for connecting AlphaBot2-Base
2. Raspberry Pi interface: for connecting Raspberry Pi 3B/3B+/4B
3. Servo interface
4. USB TO UART: easy for controlling the Pi via UART
5. LM2596: 5V voltage regulator
6. TLC1543: 10-bit AD acquisition chip, allows the Pi to use analog sensors
7. PCA9685: servo controller, make it more smoothly to rotate the pan head
8. CP2102: USB TO UART converter
9. Joystick
10. IR receiver
11. Buzzer
