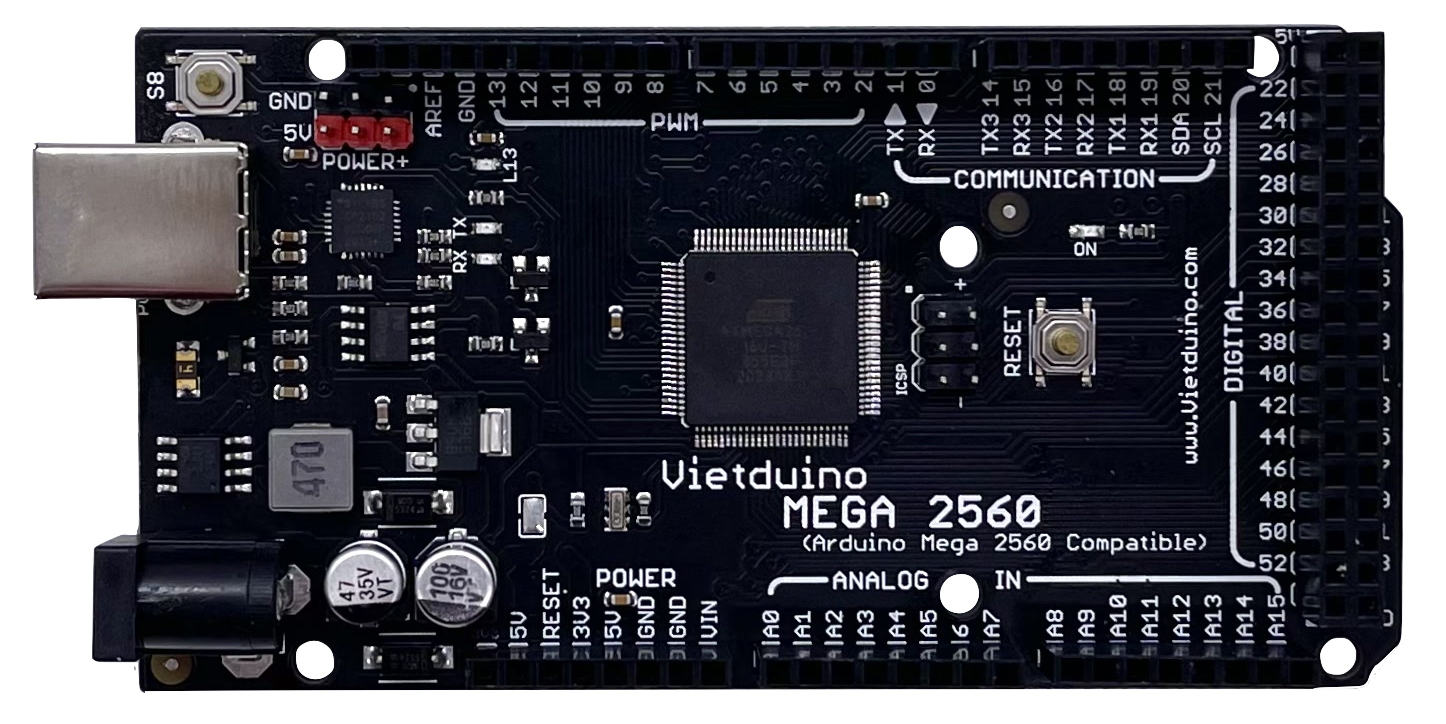

Mạch Vietduino Mega 2560 USB-B (Arduino Mega 2560 Compatible)

Lưu ý:

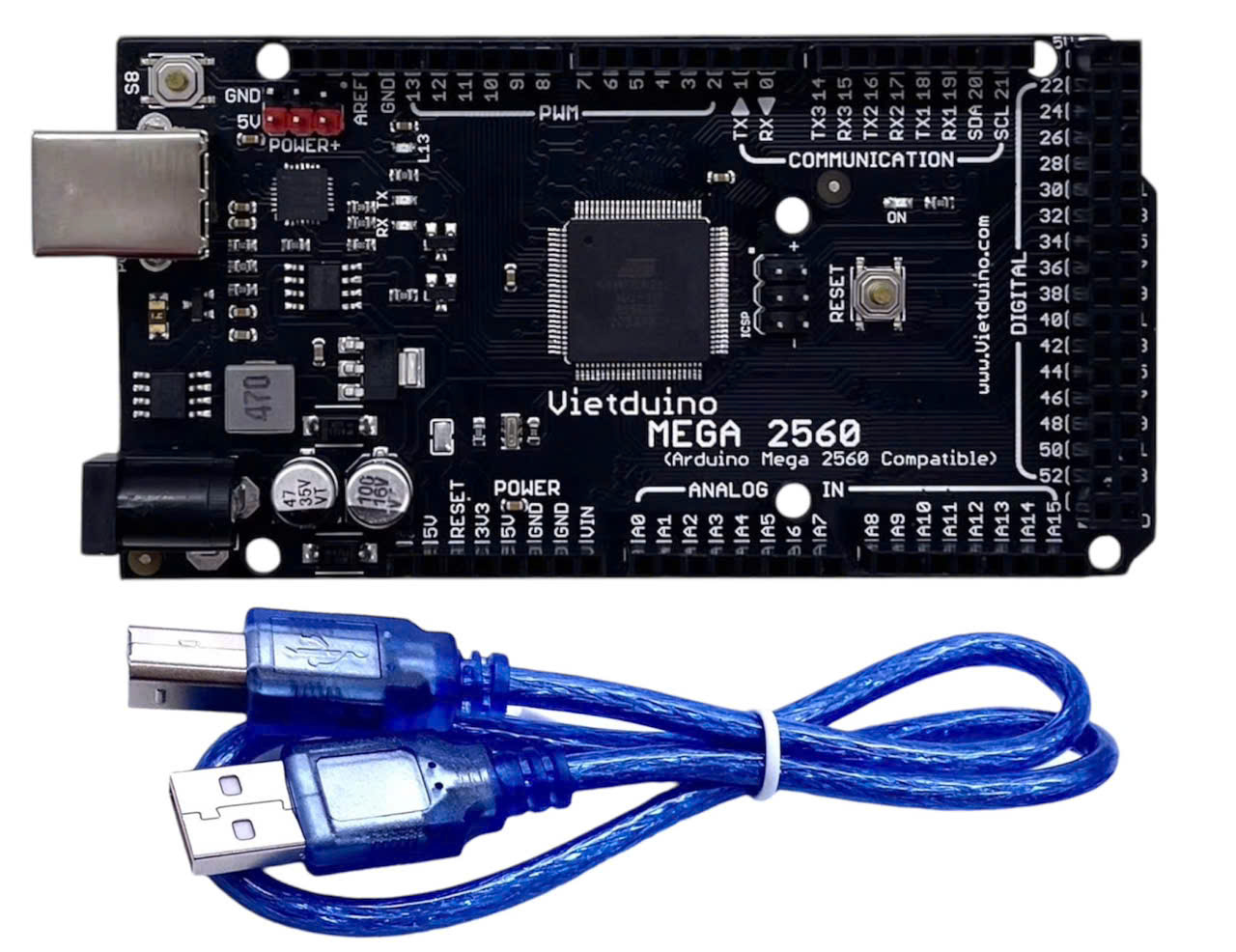

• Lựa chọn mặc định của sản phẩm không kèm theo cáp USB-B, Quý Khách có thể chọn mua kèm cáp USB-B hoặc mua tại đây.
• Quý Khách có thể mua thêm Vỏ nhựa bảo vệ, cáp nạp USB,... tại trang Phụ kiện Arduino.

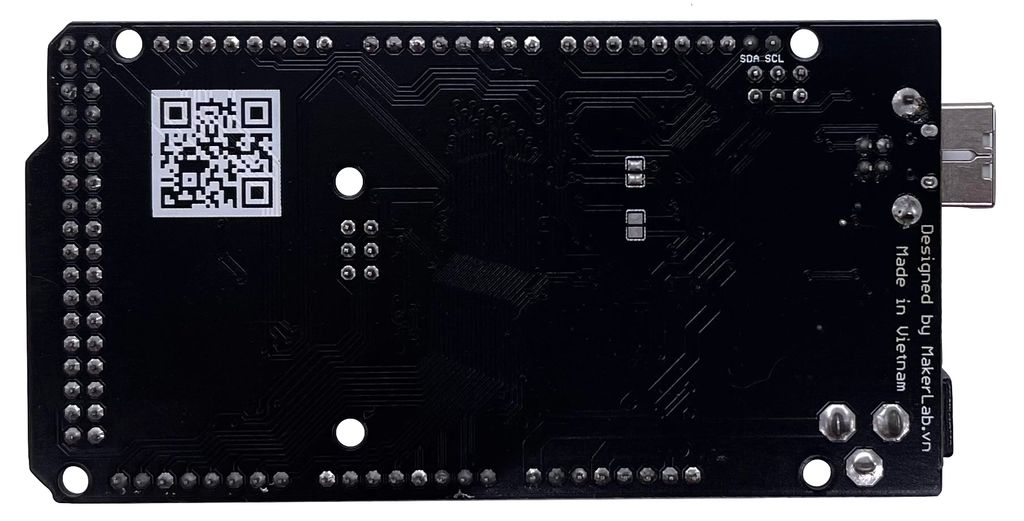

Mạch Vietduino Mega 2560 (Arduino Mega 2560 Compatible) được nghiên cứu và và sản xuất bởi MakerLab.vn dựa trên nguyên mẫu là mạch Arduino Mega 2560 với các ưu điểm vượt trội:

1. Thiết kế tương thích hoàn toàn về hình dạng, chuẩn chân tín hiệu và cách sử dụng với Arduino Mega 2560.
2. Sử dụng mạch nguồn xung giảm áp với ưu điểm là hiệu suất chuyển đổi cao, toả nhiệt thấp, tiết kiệm năng lượng, dải điện áp đầu vào cấp cho mạch rộng từ 6~24VDC với dòng đầu ra lớn: 5VDC/Max 1500mA, 3.3VDC / Max 700mA.
3. Bổ sung thêm các chân cấp nguồn POWER+ 5VDC giúp dễ dàng cấp nguồn cho nhiều thiết bị khác nhau.
4. Sử dụng IC chuyển đổi USB-UART CH340 được nhập khẩu chính hãng cho độ ổn định và độ bền cao.
5. Chức năng cách ly nguồn cổng USB tự động khi cấp nguồn ngoài từ chân Vin hoặc giắc DC giúp bảo vệ cổng USB máy tính của bạn an toàn hơn.

Thông số kỹ thuật:

• Model: Vietduino Mega 2560 (Arduino Mega 2560 Compatible)
• Tương thích hoàn toàn về chức năng, kích thước, hình dạng với mạch Arduino Mega 2560.
• Vi điều khiển: ATMEGA2560-16AU
• Điện áp hoạt động: 5VDC
• Điện áp đầu vào VIN: 6~24VDC
• Digital I/O: 54 chân (D0-D53)
• PWM Digital I/O: 15 chân (D2-D13, D44-D46)
• Analog Input: 16 chân (A0-A15)
• Dòng DC đầu ra các chân I/O: 20mA
• Dòng DC đầu ra chân 3V3: Max 700mA
• Dòng DC đầu ra chân 5V: Max 1500mA
• Flash Memory: 256KB of which 8 KB used by bootloader
• SRAM: 8KB
• EEPROM: 4KB
• Clock Speed: 16MHz
• LED_BUILTIN: D13
• BUTTON_BUILTIN: S8 (D8)
• IC nạp chương trình và giao tiếp UART: CP2102
• Cổng giao tiếp máy tính: USB-B
• Kích thước: 101.6 x 53.35mm

Trang chủ nhà sản xuất và hướng dẫn sử dụng.

Dây truyền sản xuất Vietduino tại MakerLab.vn:
