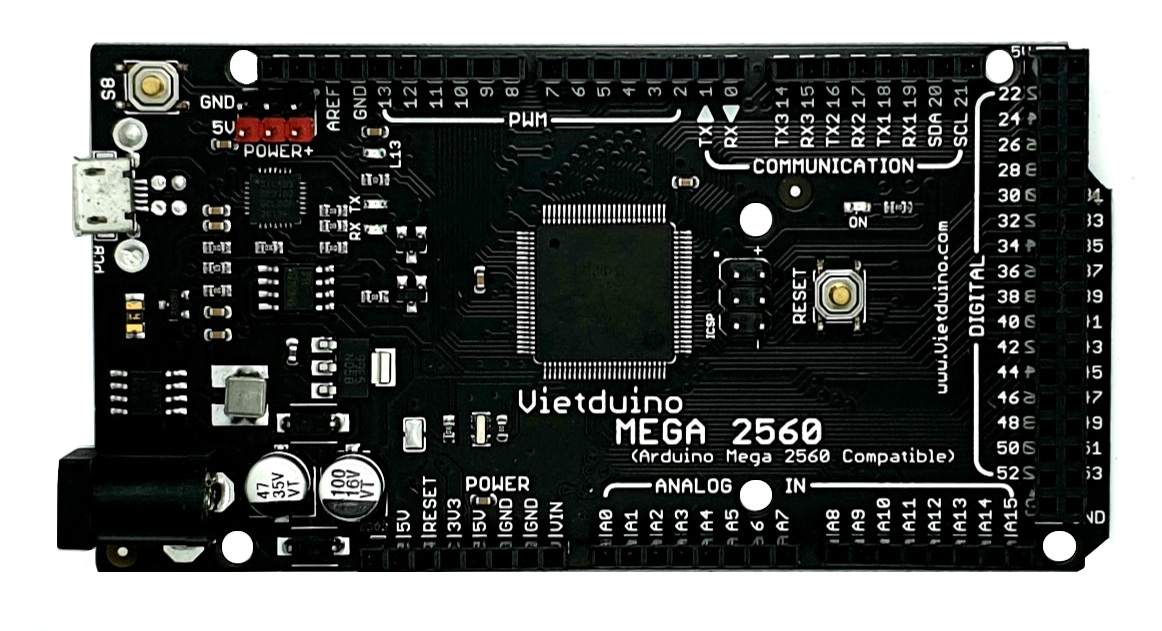

Vietduino Mega 2560 (Arduino Mega 2560 Compatible)

    Vietduino Mega 2560 (Arduino Mega 2560 Compatible)
Nhà sản xuất: Việt Nam
Mã sản phẩm:HS001185
Giá bán
329,000₫
Thêm vào giỏ hàng

Quý Khách có thể mua thêm Vỏ nhựa bảo vệ, cáp nạp USB,... tại trang Phụ kiện Arduino.

Mạch Vietduino Mega 2560 (Arduino Mega 2560 Compatible) được nghiên cứu và và sản xuất bởi MakerLab.vn dựa trên nguyên mẫu là mạch Arduino Mega 2560, mạch Vietduino Mega 2560 có chức năng, kích thước, hình dạng và cách sử dụng tương tự như mạch Arduino Mega 2560 nhưng được cải tiến để loại bỏ 3 nhược điểm chính mà mạch này gặp phải:

  1. Nguồn điện:
    • Mạch Arduino Mega 2560 sử dụng IC chuyển nguồn tuyến tính LM1117 5VDC có dòng đầu ra thấp và rất nóng khi cấp điện áp đầu vào cao (áp chênh lệch được chuyển thành nhiệt, nếu có các Module mắc kèm thêm thì ở 12VDC sẽ cháy mạch).
    • Mạch Vietduino Mega 2560 sử dụng mạch nguồn xung với dải điện áp đầu vào linh hoạt 6~35VDC, dòng đầu ra tối đa lên đến 1.5A, mạch nguồn phát nhiệt thấp với hiệu suất chuyển đổi cao và khả năng tiết kiệm năng lượng vượt trội.
    • IC chuyển nguồn 3.3VDC của mạch Arduino Mega 2560 có dòng đầu ra tối đa 150mA, trong khi ở mạch Vietduino Mega 2560 là 700mA đủ khả năng cấp nguồn cho các module Wifi phổ biến hiện nay như ESP8266, ESP32,...mà không cần thêm bất kỳ mạch nguồn phụ trợ nào.
  2. IC nạp:
    • Mạch Arduino Mega 2560 sử dụng Vi điều khiển ATmega16U2 giả lập chức năng USB UART, thường bị mất firmware khi sử dụng lâu hoặc cháy thạch anh dẫn đến không nhận cổng USB.
    • Mạch Vietduino Mega 2560 sử dụng IC chức năng USB UART chuyên dụng CP2102 được nhập khẩu chính hãng cho độ ổn định và độ bền cao, vì là IC chức năng và có thạch anh tích hợp bên trong nên sẽ tránh được các trường hợp lỗi của mạch Arduino Uno.
  3. Chức năng cách ly nguồn cổng USB khi cấp nguồn ngoài:
    • Ở các phiên bản mạch Arduino Mega 2560 Clone sản xuất tại Trung Quốc (giá dưới 300.000VNĐ, không có vỏ hộp giấy, Sticker chính hãng Arduino) thì chức năng cách ly nguồn cổng USB khi cấp nguồn ngoài từ chân Vin hoặc giắc DC không hoạt động (có thể đo nguồn tại cổng USB khi cấp nguồn ngoài để kiểm chứng).
    • Mạch Vietduino Mega 2560 khắc phục hoàn toàn nhược điểm này với khả năng cách ly nguồn cổng USB tự động khi cấp nguồn ngoài giúp bảo vệ cổng USB máy tính của bạn an toàn hơn.

Thông số kỹ thuật:

  • Tương thích hoàn toàn về chức năng, kích thước, hình dạng và cách sử dụng với Arduino Mega 2560.
  • IC nạp và giao tiếp UART chuyên dụng CP2102 tương thích với tất cả các hệ điều hành Windows, Mac, Linux,..
  • Vi điều khiển chính: ATmega2560
  • Tốc độ thạch anh: 16Mhz
  • Nguồn nuôi mạch:
    • 5VDC từ cổng Micro USB.
    • Nguồn ngoài từ giắc DC tròn hoặc chân Vin từ 6~35VDC.
  • Dòng đầu ra chân 5VDC khi cấp nguồn từ:
    • Cổng USB: 500mA
    • Cổng DC hoặc Vin: Max 1.5A
  • Số chân Digital: 54 (hỗ trợ 15 chân PWM)
  • Số chân Analog: 16
  • Dòng ra tối đa trên GPIO: 20mA
  • Dòng ra tối đa trên chân cấp nguồn 3.3VDC: 700 mA (Lastest version)
  • Dung lượng bộ nhớ Flash: 256 KB, 8 KB used by bootloader.
  • SRAM: 8 KB
  • EEPROM: 4 KB
  • Tích hợp thêm nút nhất Switch S8 kết nối với chân D8.
  • Kích thước: 101 x 53mm

Trang chủ nhà sản xuất và hướng dẫn sử dụng.

Dây truyền sản xuất Vietduino tại MakerLab.vn:

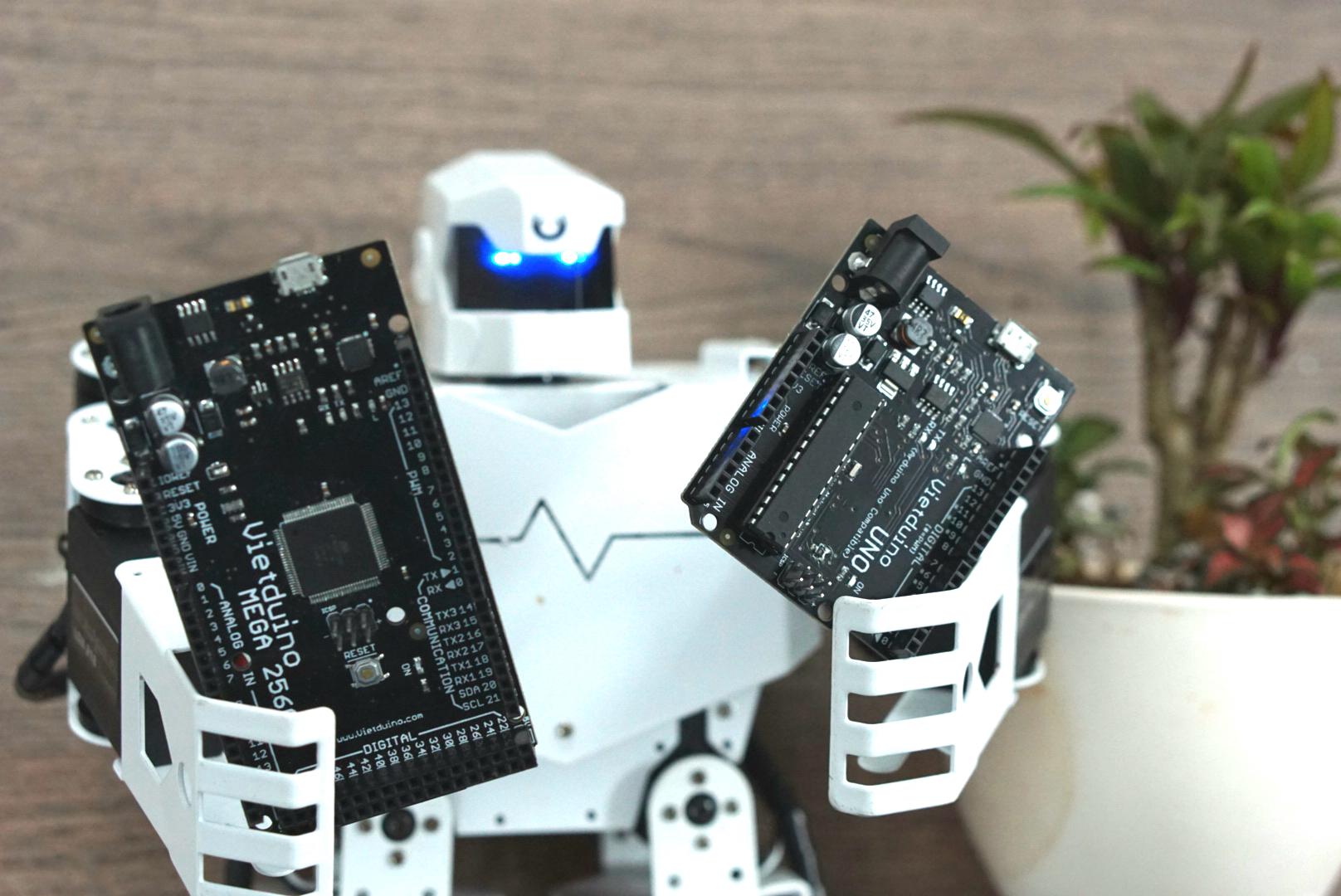

Vietduino Uno (Arduino Uno Compatible)



Vietduino Mega 2560 (Arduino Mega 2560 Compatible)

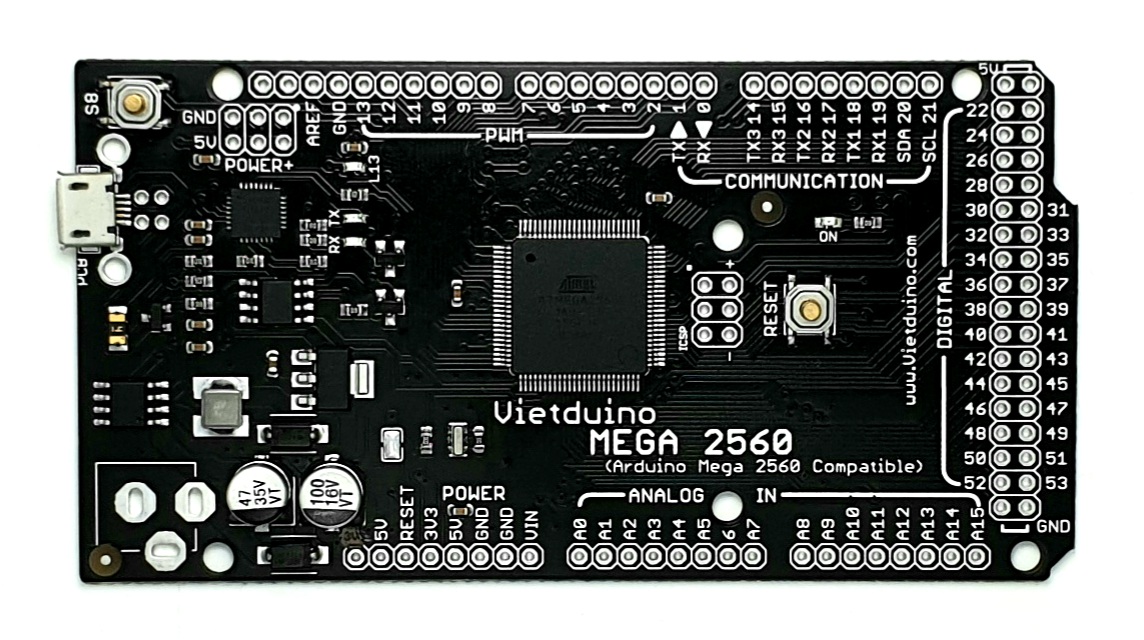

Mạch Vietduino Mega 2560 bổ sung thêm tùy chọn mạch chưa hàn chân, không kèm theo hàng rào và cổng nguồn DC giúp Quý Khách có thể tùy biến trong thiết kế của mình như hình:

Vietduino Mega 2560 (Arduino Mega 2560 Compatible)
