Sipeed 6+1 Mic Array Module, Sound Source Localization, Beamforming, Speech Recognition

Sipeed 6+1 Mic Array Module được thiết kế gồm 7 Microphone Digital chuẩn giao tiếp I2S độ nhạy cao MSM261S4030H0 với bộ tiền xử lý tín hiệu 24bits tích hợp, các Microphone được sắp xếp theo 6 hướng khác nhau + 1 Microphone ở trung tâm kèm theo 12 đèn Led RGB giúp bạn thực hiện các ứng dụng AI nhận dạng âm thanh, cường độ âm thanh, hướng âm thanh, nhận dạng giọng nói một cách chuyên nghiệp: Sound Source Localization, Beamforming, Speech Recognition,..., mạch có hỗ trợ code mẫu trên các series sản phẩm RISC-V Maix, FPGA Tang và Linux Lichee của Sipeed.

Thông số kỹ thuật:

• Model: Sipeed 6+1 Mic Array Module
• Input Voltage: 3.3V±0.2V(DC)
• Input Current: >750mA(full brightness)
• Connector: 2*5P 2.54mm header and 10P 0.5mm FPC
• MEMS Microphone: 6+1 MSM261S4030H0 form an array
  • Sound pressure level: 140 dB SPL
  • Sensitivity: -26(dB,dBFS@1kHz 1pa)
  • Signal to noise ratio: 57dB(20kHz bandwidth, A-weighted)
  • Output: digital I2S output
• Light: 12 LEDs form a ring light array, 256 level color set, 32 level brightness set
  • Viewing Angle: 120 degree
  • Synchronous of two-lane
  • Choose positive or negative output RGB tri-color LED
  • Current 20mA per color, 60mA total at full brightness

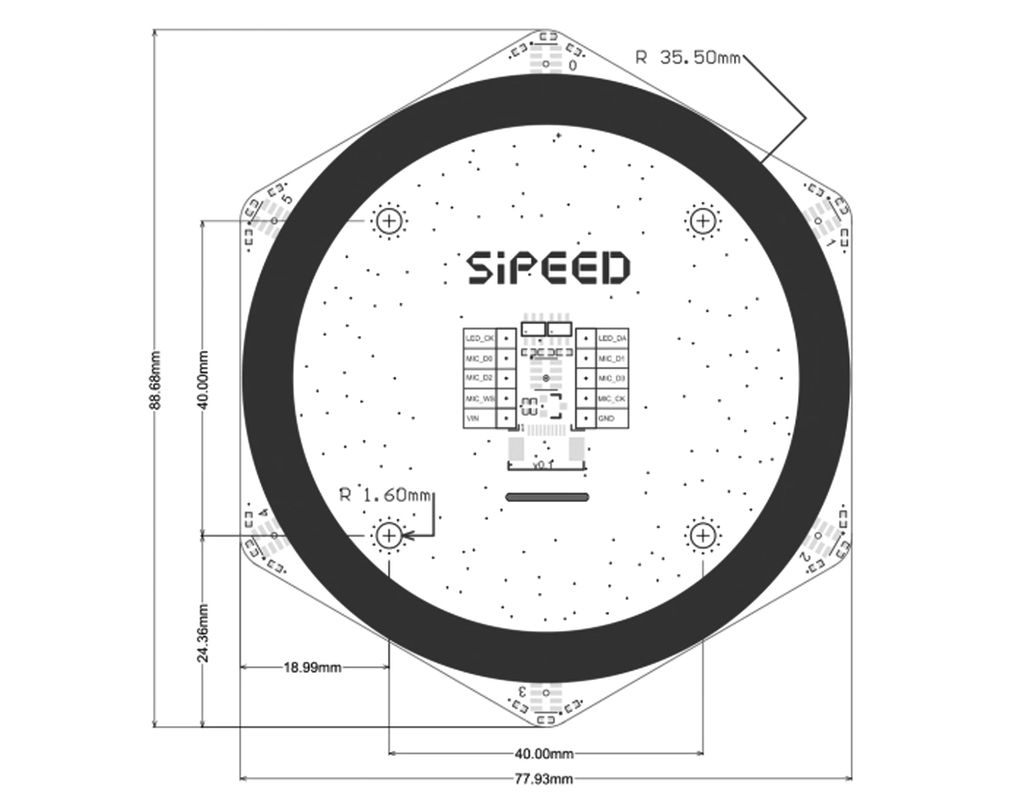

• Dimension: 78.1×88.8mm

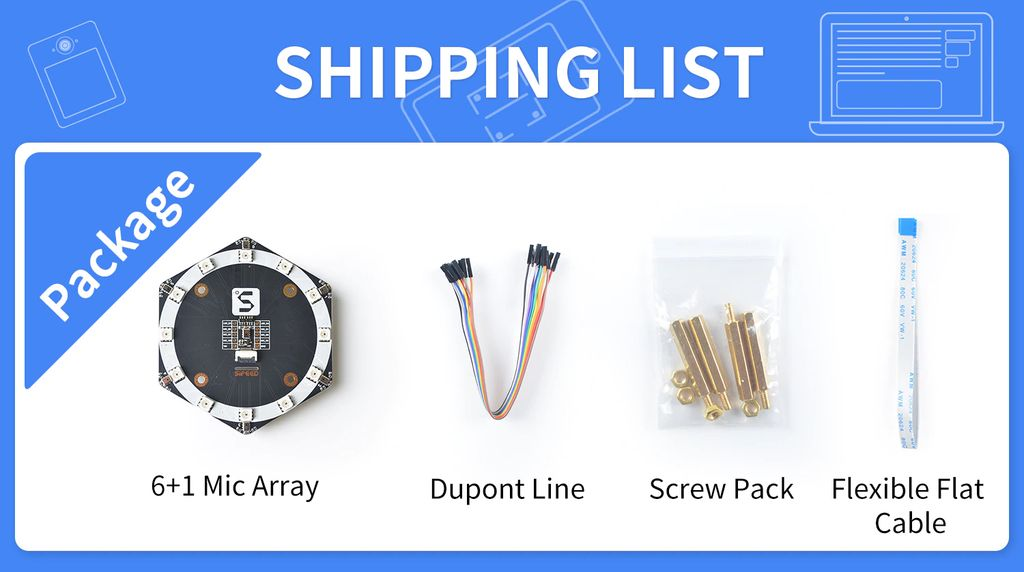

PART LIST

LEARN AND DOCUMENTS

• Trang chủ nhà sản xuất và hướng dẫn sử dụng.
• Tham khảo hướng dẫn sử dụng Microphone MSM261S4030H0 tại DFRobot.
