Mạch thu phát Wifi SoC ESP8266 ESP-07S Ai-Thinker Breakout

    Mạch thu phát Wifi SoC ESP8266 ESP-07S Ai-Thinker Breakout
Nhà sản xuất: Ai-Thinker + MakerLab.vn
Mã sản phẩm:HS001678
Giá bán
80,000₫
Thêm vào giỏ hàng

Lưu ý:

  • Quý Khách lưu ý mạch tại Hshop.vn là hàng chính hãng Ai-Thinker với chất lượng, độ ổn định và độ bền cao nhất, trên thị trường có rất nhiều loại hàng trôi nổi giá rẻ, chất lượng kém, bắt sóng yếu và không ổn định.

Thông báo của nhà sản xuất Ai-Thinker về 1 số thay đổi ký hiệu trên Module.

Mạch thu phát Wifi SoC ESP8266 ESP-07S Ai-Thinker Breakout là phiên bản ra chân cắm của mạch ESP8266 ESP-07S với đầy đủ các chân giao tiếp, ngoài ra mạch còn được thiết kế thêm một header 2x4 theo chuẩn chân cắm của mạch ESP-01S cũng như nạp sẵn firmware AT Command giúp bạn dễ dàng thay thế tương đương cũng như kết nối và nạp chương trình bằng mạch nạp hỗ trợ ESP-01S, mạch còn được tích hợp thêm 2 nút nhấn ở các chân Reset và IO0 kèm theo tụ chống nhiễu nguồn cho độ bền và độ ổn định cao.

Mạch thu phát Wifi SoC ESP8266 ESP-07S Ai-Thinker Breakout có nhân xử lý bên trong là IC Wifi SoC ESP8266, thường được sử dụng trong các ứng dụng kết nối Wifi, IoT hiện nay, mạch được sản xuất bởi chính hãng Ai-Thinker với quy trình thiết kế, gia công, đo kiểm kỹ càng cho chất lượng mạch tốt và độ ổn định cao.

Mạch thu phát Wifi SoC ESP8266 ESP-07S Ai-Thinker Breakout có kích thước nhỏ gọn với vỏ bọc chống nhiễu, mạch sử dụng kết nối Anten ngoài với cổng IPEX tích hợp giúp bạn có thể linh hoạt lựa chọn các loại Anten khác nhau theo nhu cầu.

Thông số kỹ thuật:

  • Model: Wifi SoC ESP8266 ESP-07S Ai-Thinker Breakout
  • Main IC: ESP8266 Wi-Fi MCU I Espressif Systems
  • Power Supply Voltage: 3.0~3.6VDC, Typical 3.3VDC, Current > 500mA
  • Power (Typical Values)
    • Continuous Transmission=>Average˖~71mAˈPeak˖ 500mA
    • Modem Sleep: ~20mA
    • Light Sleep: ~2mA
    • Deep Sleep: ~0.02mA
  • SPI Flash: Default 32Mbit
  • Interface: UART/GPIO/ADC/PWM
  • IO Port: 9
  • UART Baudrate: Support 300 ~ 4608000 bps, Default 115200 bps
  • Frequency Range: 2412 ~ 2484MHz
  • Antenna: IPEX
  • Antenna Transmit Power
    • 802.11b: 16±2 dBm (@11Mbps)
    • 802.11g: 14±2 dBm (@54Mbps)
    • 802.11n: 13±2 dBm (@HT20, MCS7)
  • Receiving Sensitivity
    • CCK, 1 Mbps : -90dBm
    • CCK, 11 Mbps: -85dBm
    • 6 Mbps (1/2 BPSK): -88dBm
    • 54 Mbps (3/4 64-QAM): -70dBm
    • HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
    • Security: WEP / WPA-PSK / WPA2-PSK

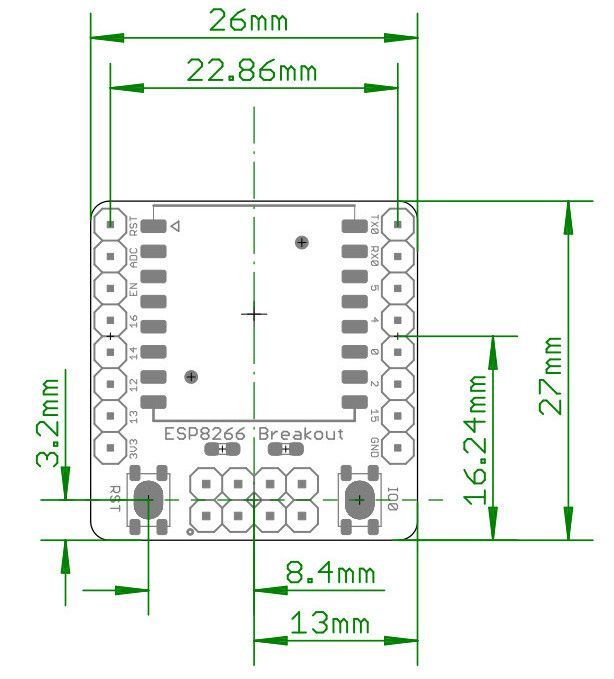

    • Size: 26 x 27mm

    Trang chủ nhà sản xuất.

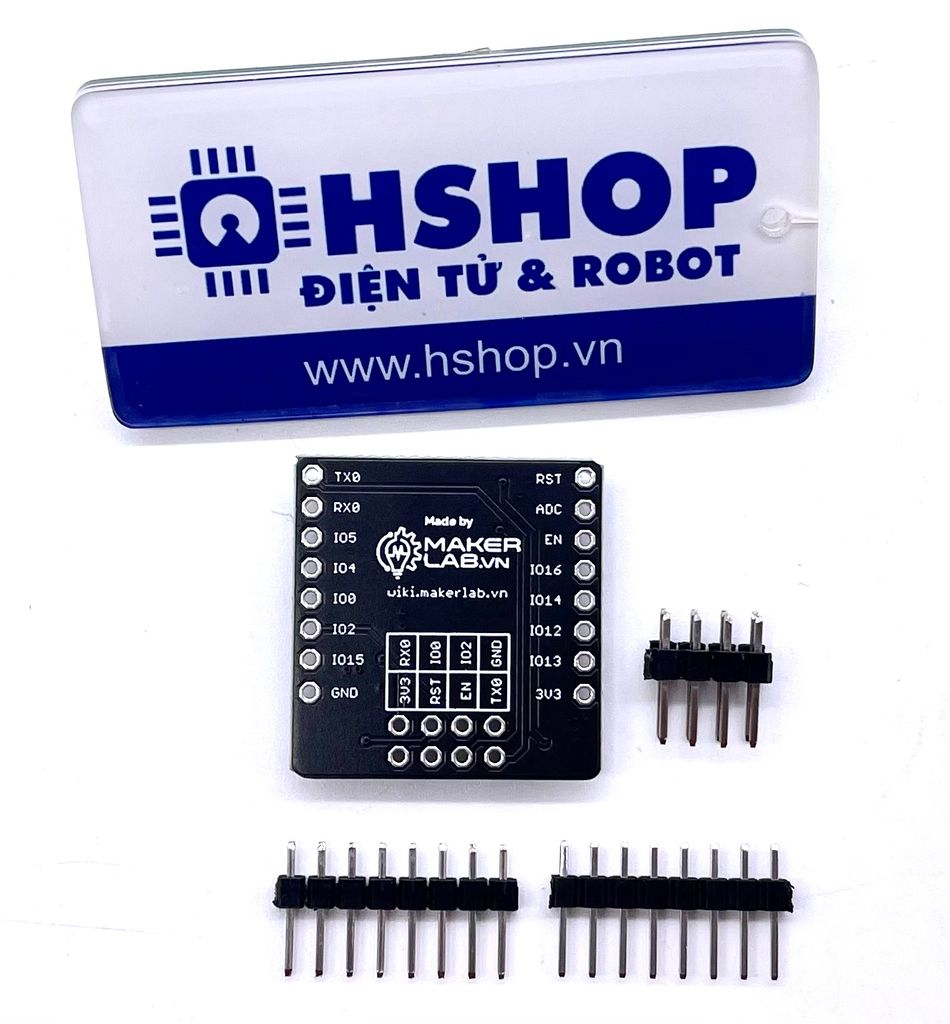

    Mạch thu phát Wifi SoC ESP8266 ESP-07S Ai-Thinker Breakout

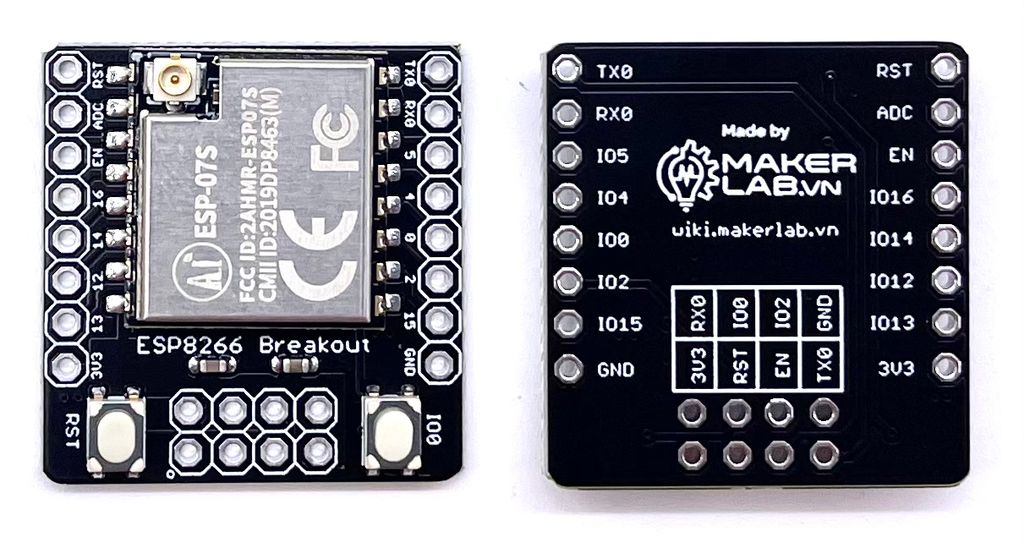

    Mạch thu phát Wifi SoC ESP8266 ESP-07S Ai-Thinker Breakout

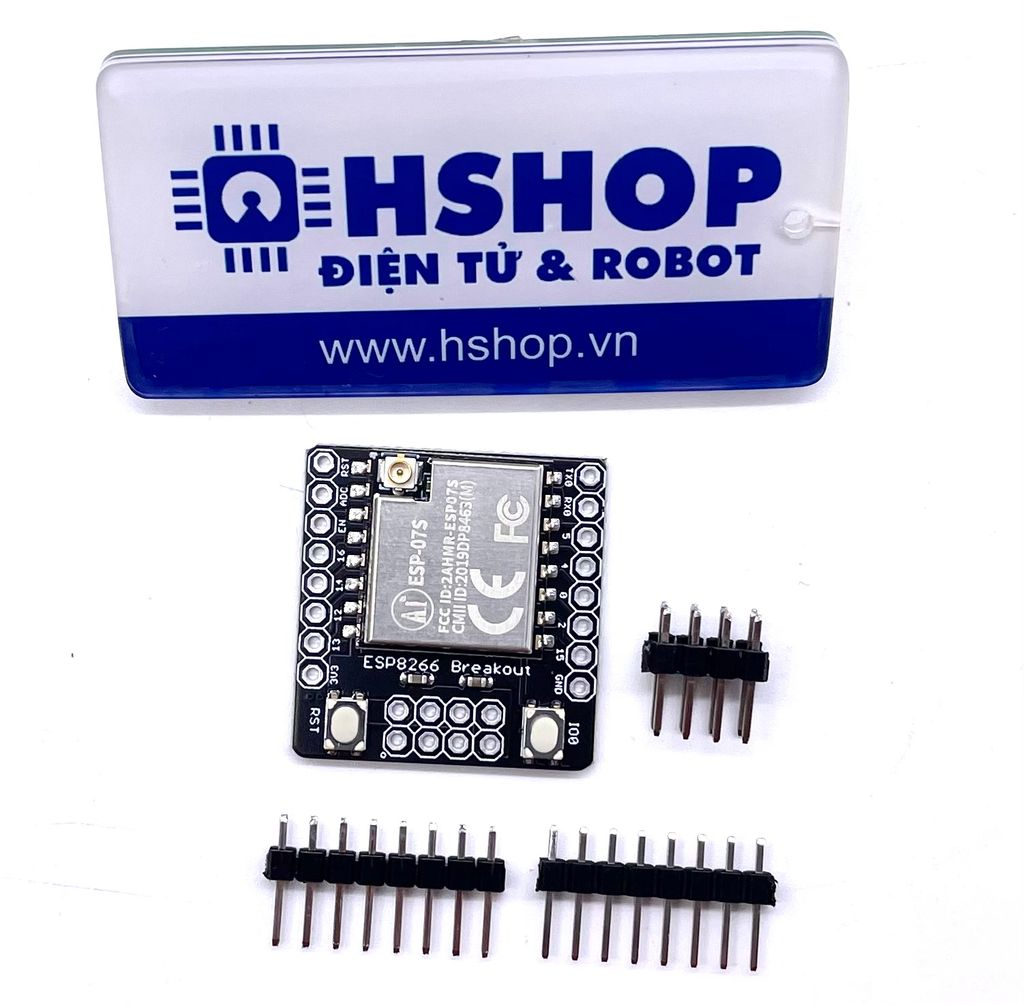

    Mạch thu phát Wifi SoC ESP8266 ESP-07S Ai-Thinker Breakout

    Mạch thu phát Wifi SoC ESP8266 ESP-07S Ai-Thinker Breakout

    Dây chuyền lắp ráp và test kiểm mạch tại Ai-Thinker:

    Ai-Thinker Factory
