Mạch phát RF 6 kênh 2.4Ghz L24YK-TXH Transmitter

Thương hiệu: Import
Bảo hành: Cơ bản
Tình trạng: Còn hàng
SKU: HS0823
GIÁ BÁN: (Mã sản phẩm / SKU có chữ cuối V là hàng CTY giá đã bao gồm thuế)
20.000₫ 35.000₫

Bảo hành cơ bản

  • Sản phẩm được kiểm tra trước khi bán Sản phẩm được kiểm tra trước khi bán
  • Quý Khách quay video kiểm tra sản phẩm khi nhận hàng Quý Khách quay video kiểm tra sản phẩm khi nhận hàng
  • Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng
  • Xử lý lỗi theo chính sách bảo hành

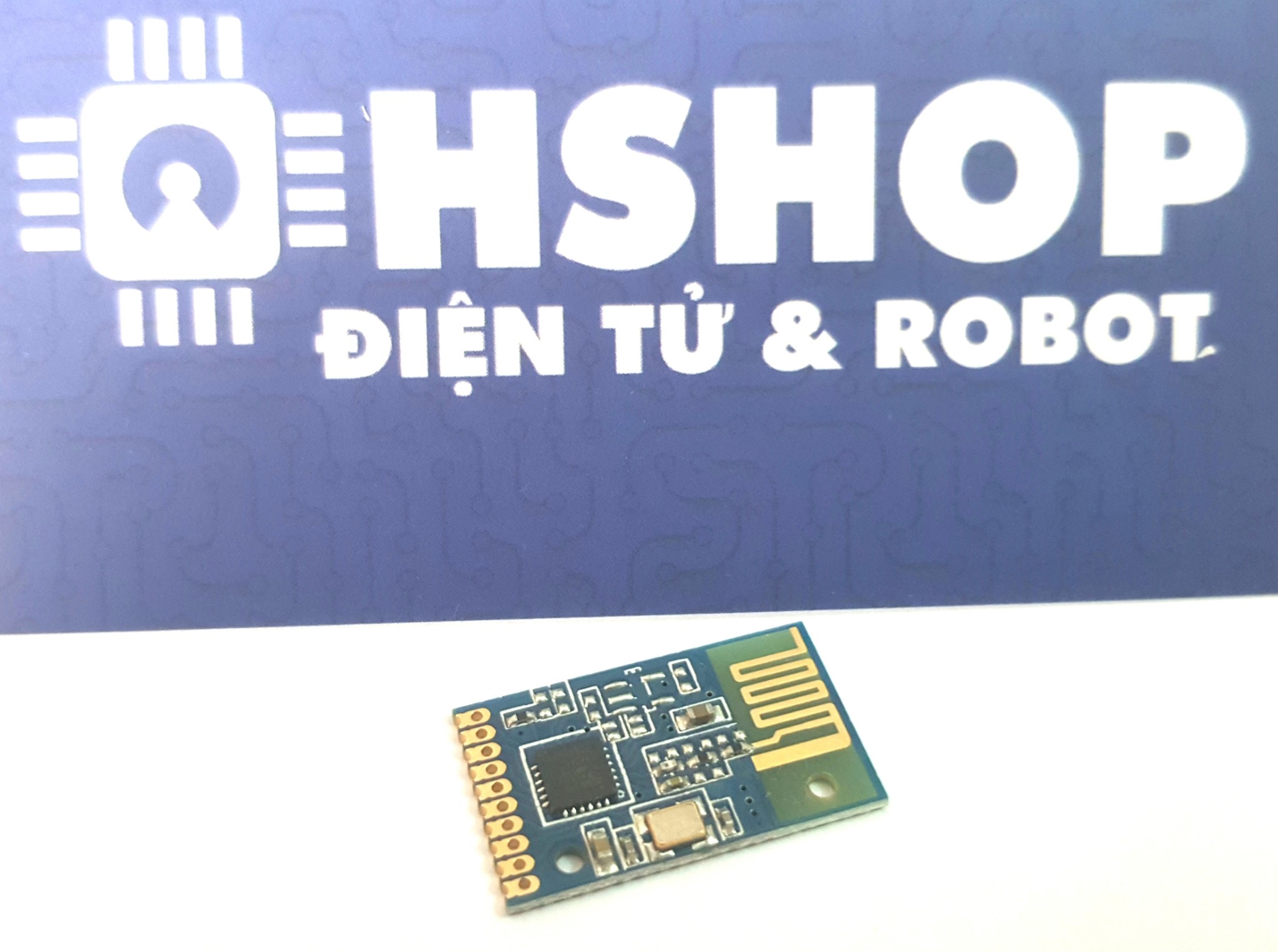

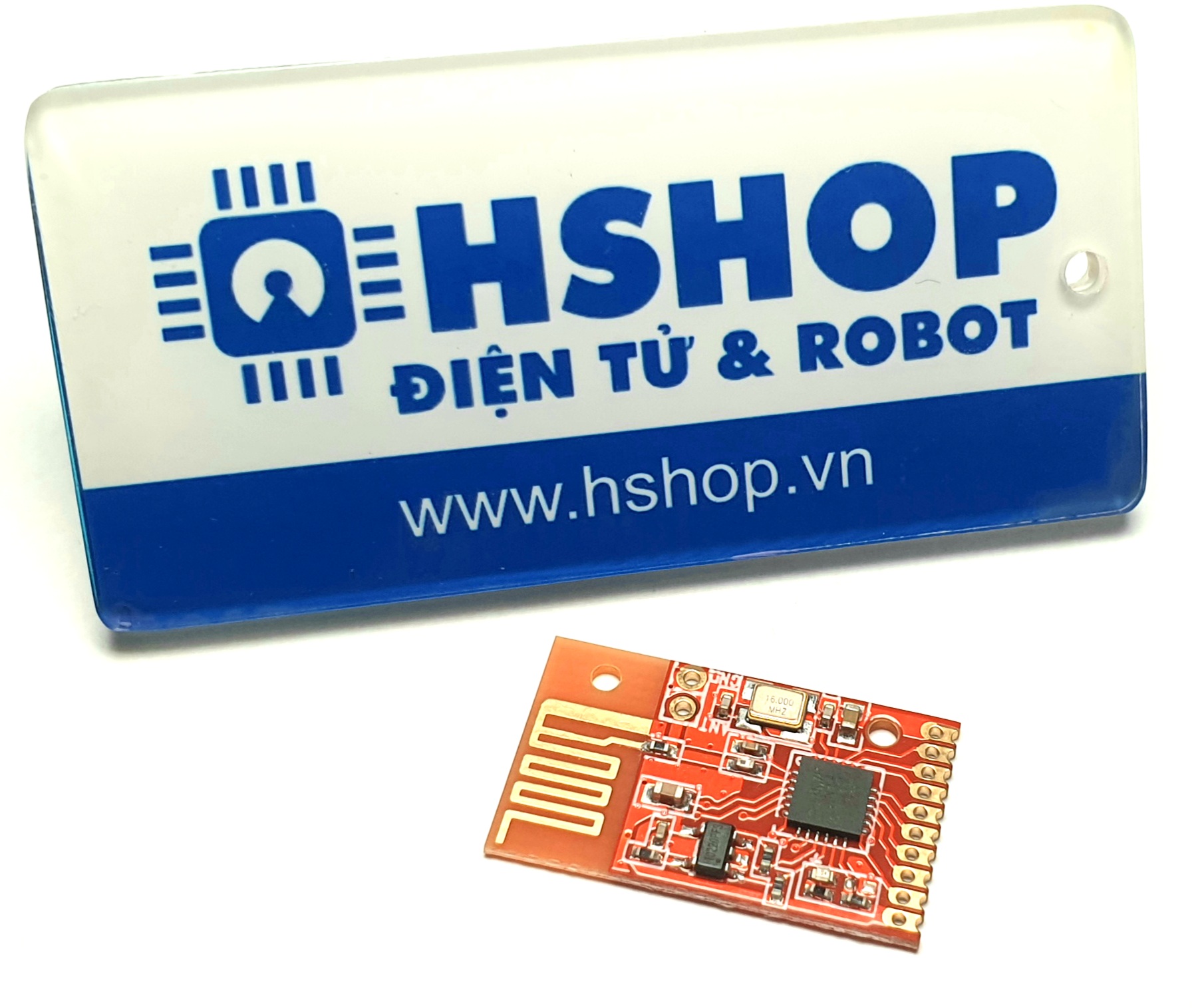

Lưu ý mạch vừa được cập nhật lên phiên bản mới có màu đỏ với chức năng và cách sử dụng tương tự phiên bản cũ màu xanh dương.

Mạch phát RF 6 kênh 2.4Ghz L24YK-TXH Transmitter được sử dụng kết hợp với mạch thu L24YK-RX4 có chức tương tự như mạch PT2262/2272 có rất nhiều trên thị trường hiện nay với khả năng đóng ngắt 6 kênh tín hiệu rất đơn giản và dễ dàng chỉ qua một vài bước thiết lập.

Mạch phát RF 6 kênh 2.4Ghz L24YK-TXH Transmitter sử dụng tần số sóng dân dụng 2.4Ghz (không cần phải xin phép cục tần số) cho khoảng cách xa, ổn định, chống nhiễu, thông số nhà Sản Xuất có thể lên đến 120m, mạch được phát triển trên nền IC RF 2.4Ghz SoC BK2461 nên được tích hợp các tầng mã hóa vượt trội, ngoài ra mạch còn có khả năng liên kết với mạch thu chỉ cần qua 1 số bước Code Matching đơn giản bằng phím nhấn (không cần phải hàn địa chỉ như PT2262/2272).

Mạch phát RF 6 kênh 2.4Ghz L24YK-TXH Transmitter chỉ sử dụng được với mạch thu L24YK-RX4 là phiên bản mạch thu với khả năng phản hồi nhanh do bắt sóng thường trực không có thời gian nghỉ nên sẽ tiêu thụ năng lượng nhiều hơn các phiên bản khác.

Thông số kỹ thuật:

  • Model: 2.4Ghz RF Transmitter L24YK-TXH
  • Voltage: 2.2~3.6VDC
  • Standby current: 3uA
  • Frequency: 2.4~2.5Ghz
  • Output Power: 12dBm
  • Max data rate: 2Mbps
  • ID: unique
  • Modulation: GFSK
  • Input: 6 ports switch
  • Distance: 120m (open space)
  • Antenna: PCB Antenna
  • Dimension: 23.3 x 13.7 x 2.1mm

Cách sử dụng:

  1. Cấp nguồn 2.2~3.6VDC cho module L24YK-TXH và L24YK-RX4, sau đó kéo chân Code Matching của mạch thu L24YK-RX4 xuống GND bằng nút nhấn, lưu ý nhấn và thả ra liền, nhấn lâu quá 5s sẽ xóa toàn bộ Code Matching trên L24YK-RX4, L24YK-RX4 nhận tối đa 20 Code Matching.
  2. Sau khi nhấn nút, nếu có đèn led nối vào chân B6 của L24YK-RX4 sẽ thấy đèn led sáng liên tục báo hiệu đã vào chế độ Code Matching, chế độ duy trì trong 10s.
  3. Kéo chân Code Matching của mạch phát L24YK-TXH xuống GND bằng nút nhấn, nếu thấy đèn led trên chân B6 của L24YK-RX4 nhấp nháy là hoàn tất, hai mạch đã có thể paring tương tác với nhau.
  4. Kích VCC hoặc GND vào các chân B1~B6 trên L24YK-TXH sẽ thấy tín hiệu trả ra tương ứng trên L24YK-RX4, nếu muốn chốt tín hiệu trên L24YK-RX4 ta nối chân B8 xuống Mass, khi đó 1 lần kích sẽ giữ, 1 lần kích sẽ nhả tương ứng trên chân tín hiệu.

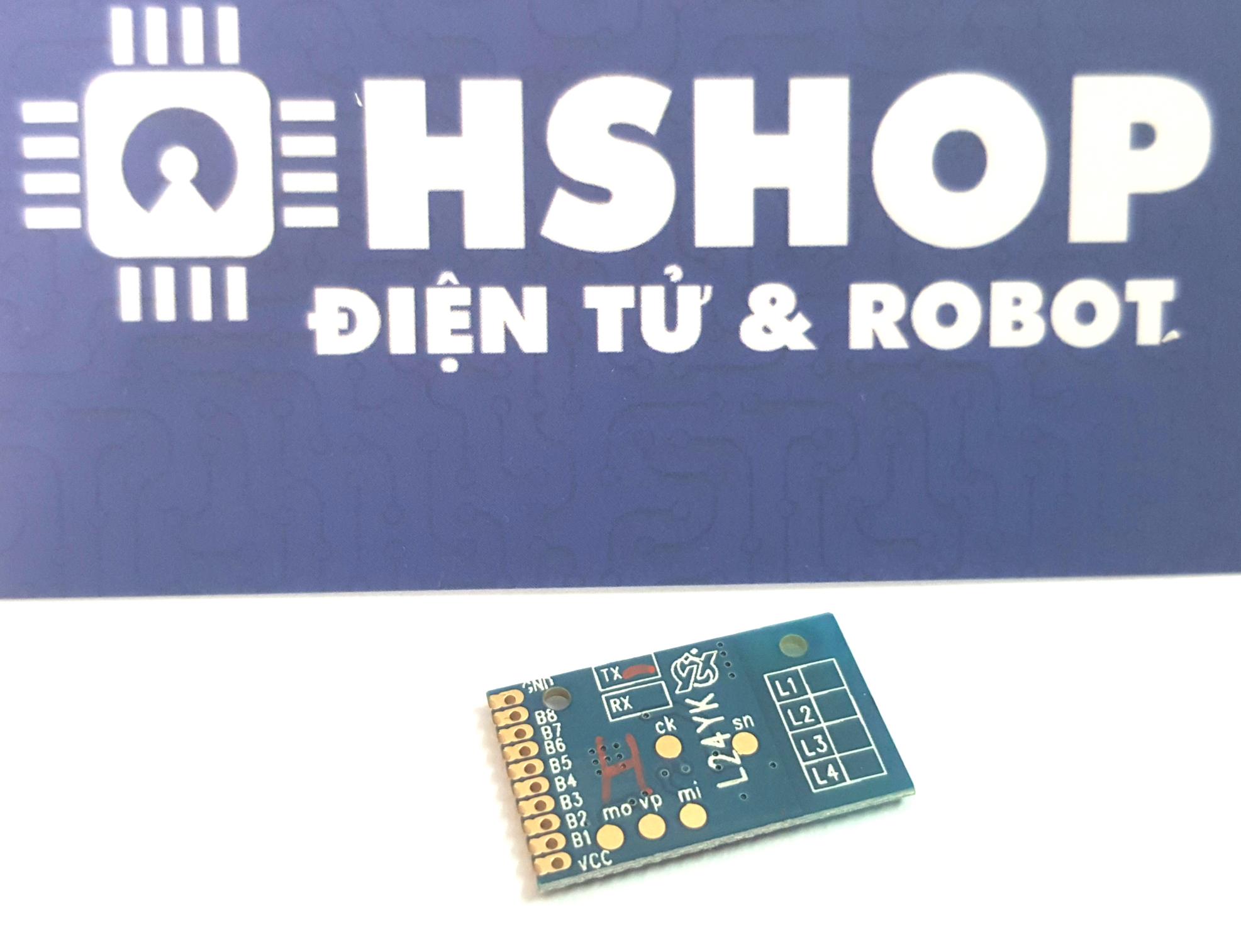

Mạch phát RF 6 kênh 2.4Ghz L24YK-TXH

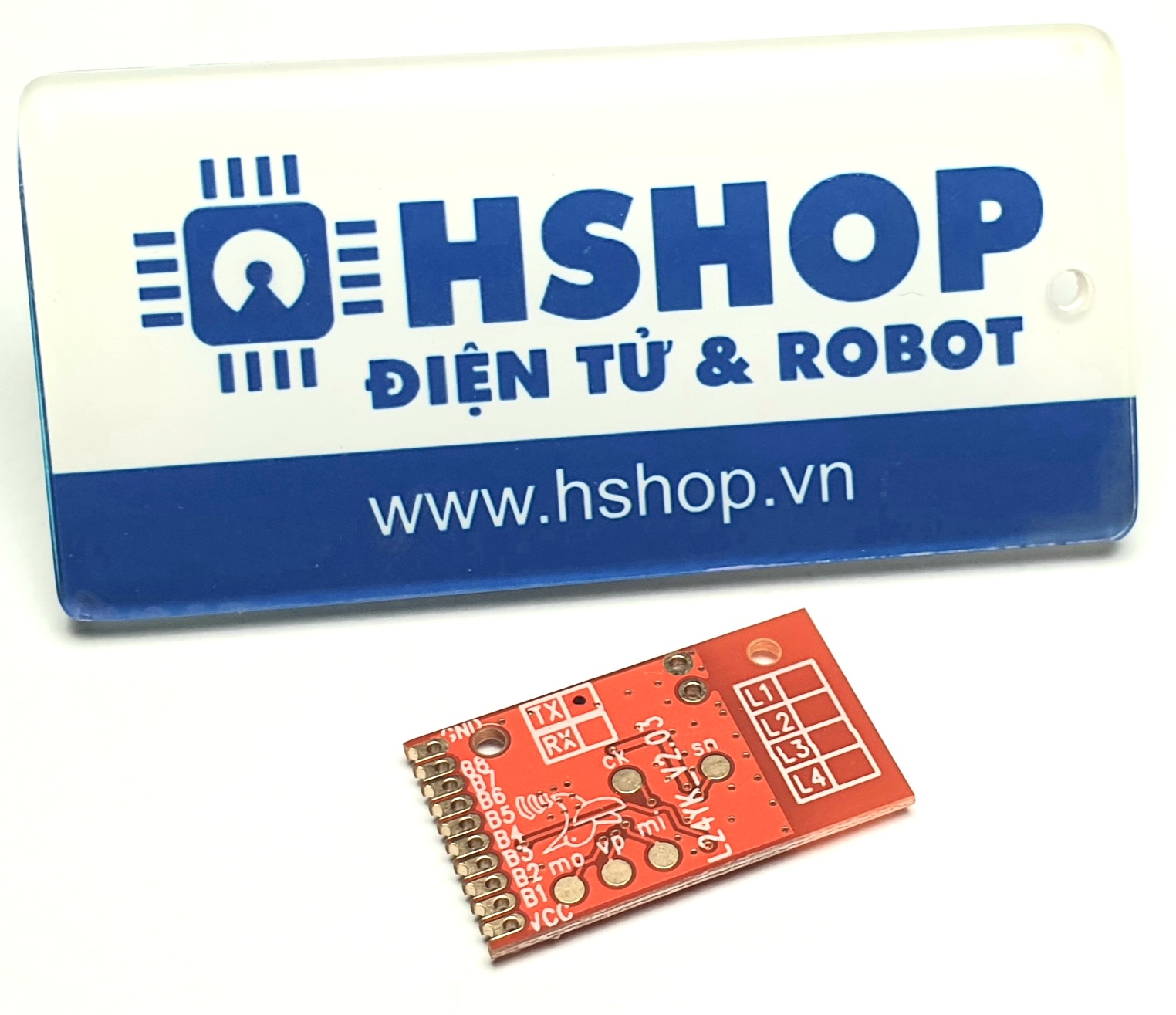

Mạch phát RF 6 kênh 2.4Ghz L24YK-TXH
