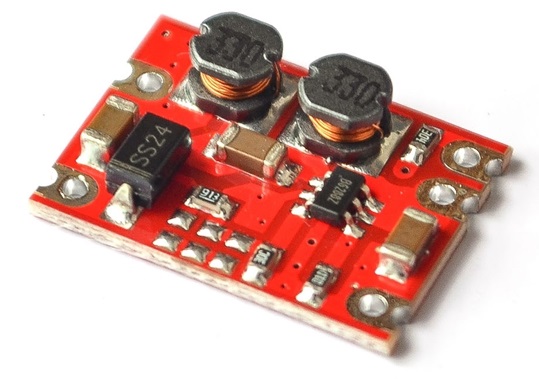

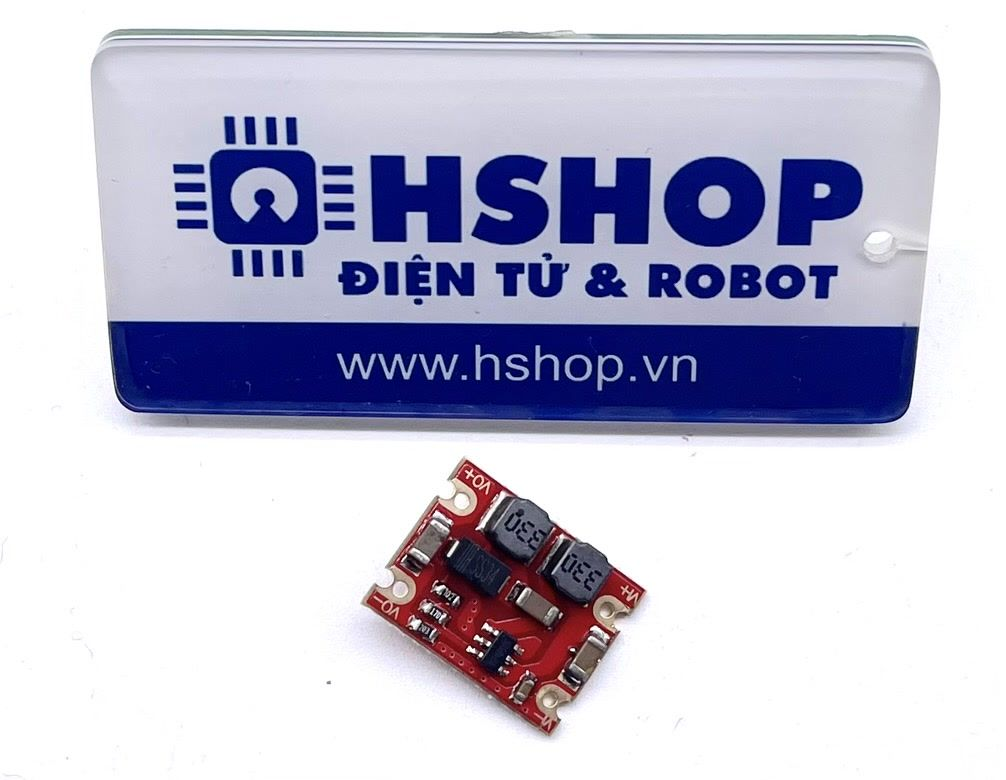

Mạch ổn áp DC-DC Buck Boost Conveter B6289U 5/3.3VDC 0.6A

Mạch ổn áp DC-DC Buck Boost Conveter B6289U 5/3.3VDC 0.6A được sử dụng để ổn áp đầu ra 3.3VDC hoặc 5VDC (có 2 phiên bản) với nguồn đầu vào mạch từ 2.5~15VDC, mạch có thiết kế nhỏ gọn, phù hợp với các ứng dụng cần ổn định nguồn cho các loại nguồn có độ biến thiên lớn: cấp nguồn từ pin sạc, pin năng lượng mặt trời Solar Panel,...

Thông số kỹ thuật:

• IC chính: B6289U
• Nguồn đầu vào: 2.5~15VDC
• Nguồn đầu ra: 3.3VDC hoặc 5VDC (có 2 phiên bản)
• Dòng đầu ra tối đa: 0.6A
• Dòng nghỉ: <50mA
• Hiệu suất chuyển đổi: 85%
• Kích thước: 17 x 13 x 4.2mm

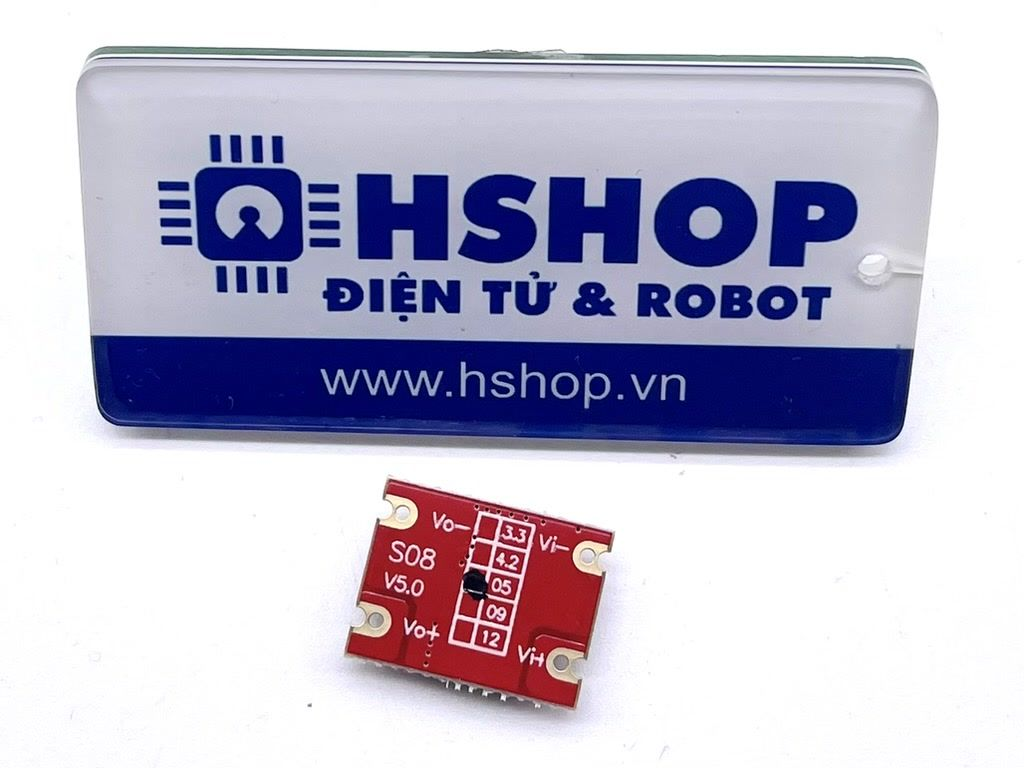

Sơ đồ chân:

• VIN-, VIN+: chân cấp nguồn đầu vào 2.5~15VDC
• EN: chân enable kích hoạt mạch hoạt động, kích mức dương Vin+
• Vout-, Vout+: chân cấp nguồn đầu ra 3.3VDC hoặc 5VDC (có 2 phiên bản)
