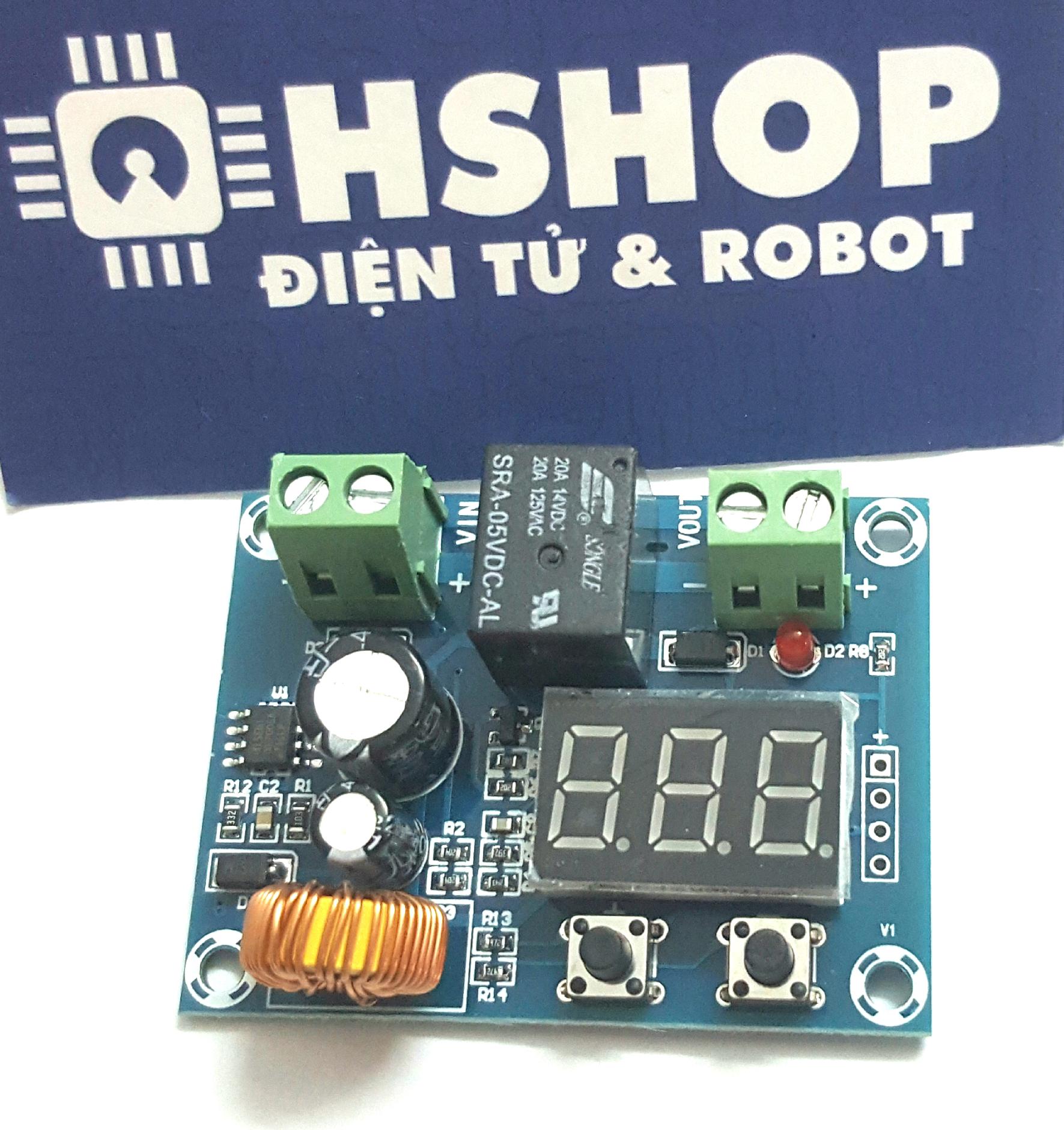

Mạch đo và bảo vệ thấp áp cho pin, tải, ắc quy M609

Mạch đo và bảo vệ thấp áp cho pin, tải, ắc quy M609 được sử dụng để đo điện áp, thiết đặt mức bảo vệ khi điện áp dưới mức quy định (sẽ ngắt tải) để bảo vệ cho pin, tải, ắc quy hoạt động ổn định ở mức điện áp mong muốn.

Thông số kỹ thuật:

• Điện áp đầu vào: 7~30VDC
• Dòng tải tối đa: 10A (theo thông số nhà SX, sử dụng tốt nhất ở 50% công suất).
• Màn hình hiển thị điện áp sạc và thiết lập các thông số.
• Trọng lượng: 28g
• Kích thước: 57 x 42 x 19mm

Hướng dẫn sử dụng:

1. Để set điện áp ngắt nhấn giữ nút "-" khoảng 5s.
2. Led hiển thị sẽ chớp báo hiệu vào Mode Set, nhấn "+" hoặc "-" để thay đổi giá trị.
3. Sau 5s không nhấn nút, giá trị tự lưu vào bộ nhớ.
4. Việc bật Relay phải thực hiện bằng tay sau khi bị ngắt điện do dưới áp hoặc lúc mới cấp điện.
