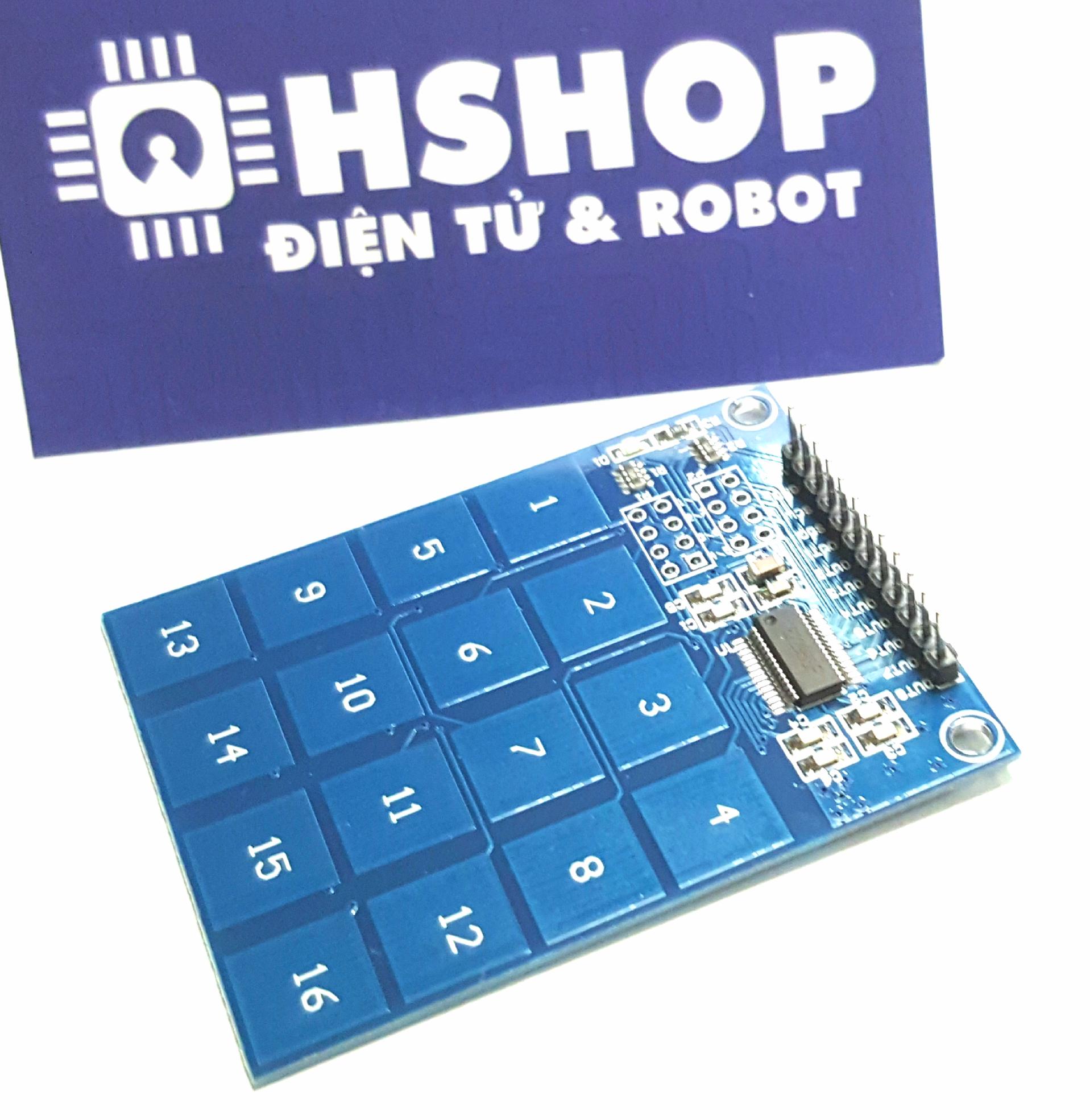

Bàn phím cảm ứng 16 chạm điện dung Capacitive Touch Button TTP229

Bàn phím cảm ứng 16 chạm điện dung Capacitive Touch Button TTP229 được sử dụng để làm bàn phím, công tắc cảm ứng điện dung, công tắc ẩn,..., với khả năng có thể nhận biết điện dung từ tay người qua 16 vị trí cảm ứng với độ nhạy cao, bàn phím phù hợp với các ứng dụng cần độ bền, tạo sự độc đáo và chuyên nghiệp trong các ứng dụng điều khiển cảm ứng.

Thông số kỹ thuật:

• IC chính: TTP229
• Điện áp làm việc: 2.4~5.5VDC
• Dòng điện tiêu thụ: < 25uA

• 8 phím cảm ứng điện dung, tín hiệu tương ứng với 8 ngõ ra.
• Có các chân Jumper thiết lập các chế độ chuyên sâu.
• Kích thước: 49 x 64.5mm

Datasheet.

Arduino sample code
Cách sử dụng:

• Nạp chương trình vào Arduino
• Sơ đồ kết nối:16Key------------Arduino
  Vcc-----------------5V
  GND----------------GND
  SCL-----------------2
  SDO----------------3

  Lưu ý nối tắt 2 chân theo hình vẽ:




• Mở Serial Monitor của Arduino IDE, baudrate 9600. Nếu có thao tác chạm vào các vị trí cảm ứng, sẽ hiển thị lên máy tính.
