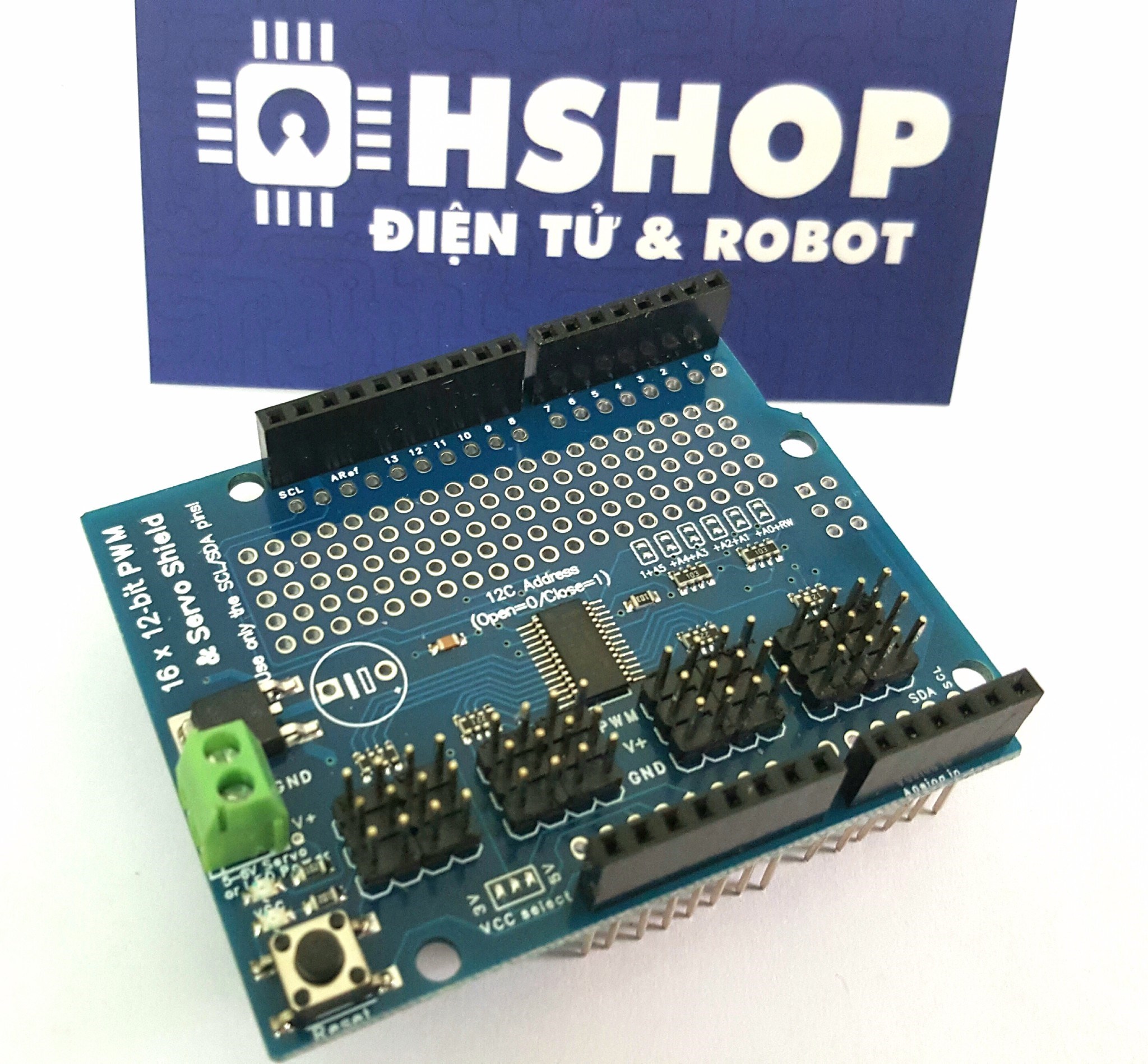

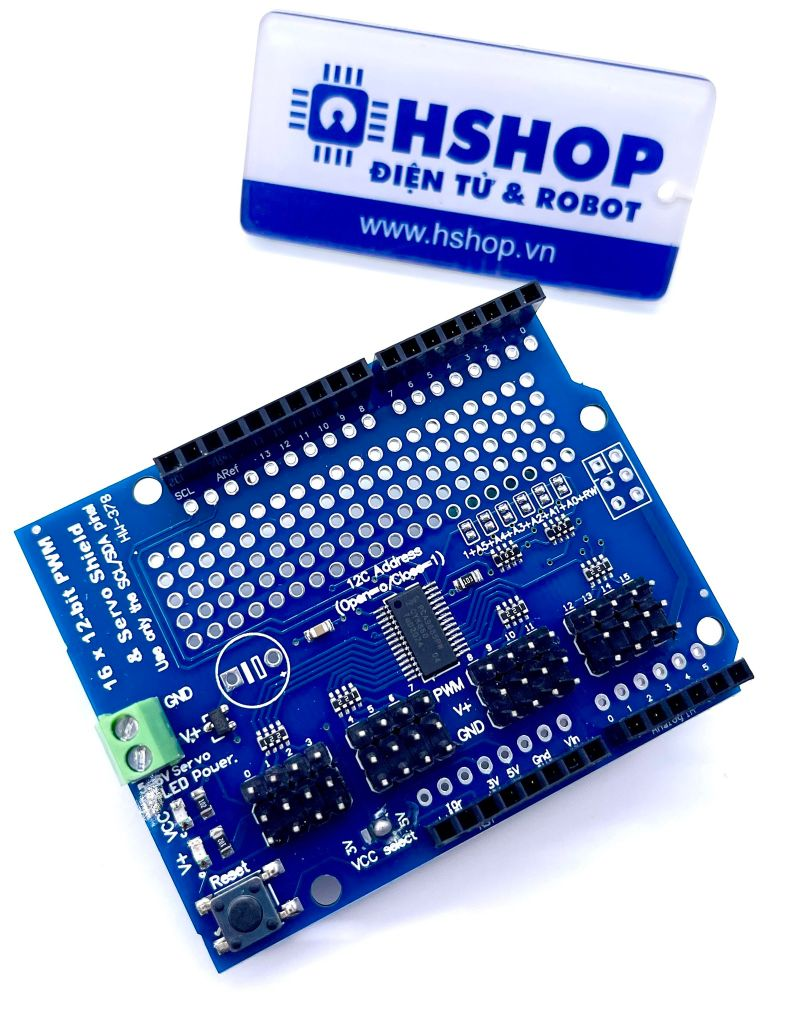

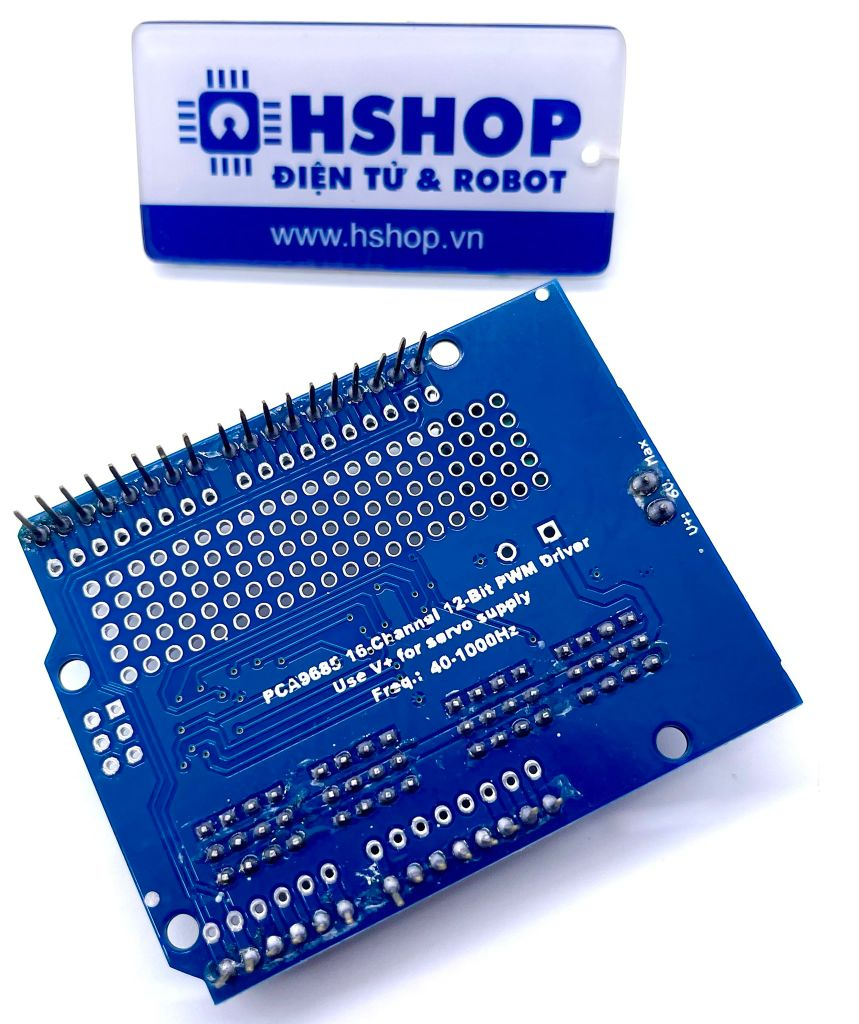

Arduino 16 Chanel PWM Shield PCA9685

  • Arduino 16 Chanel PWM Shield PCA9685
Nhà sản xuất: Import
Mã sản phẩm: HS000012
Giá bán
185,000₫

Arduino 16 Chanel PWM Shield PCA9685 được sử dụng để có thể xuất ra đồng thời 16 xung PWM từ 16 cổng khác nhau trên Shield bằng Arduino thông qua giao tiếp I2C sử dụng IC PCA9685, giúp bạn có thể điều khiển đồng thời 16 RC Servo hoặc Dimmer 16 thiết bị đồng thời,... bằng 16 kênh xung PWM trên Shield.

Arduino 16 Chanel PWM Shield PCA9685 có cấu trúc phần cứng, sơ đồ mạch tương tự với PWM shield từ Adafruit nên có thể dùng chung bộ thư viện cũng như tham khảo Schematic, phần cứng, mạch có cách sử dụng dễ dàng, chỉ cần cắm lên trên Arduino, kết nối phần cứng và sử dụng bộ thư viện sẵn có là đã có thể hoạt động.

Arduino 16 Chanel PWM Shield PCA9685 có chất lượng phần cứng, gia công tốt, độ bền cao, phù hợp cho các nhu cầu cần điều khiển nhiều xung PWM như Robot cánh tay máy, Robot nhện,...

Thông số kỹ thuật:

  • Arduino 16 Chanel PWM Shield PCA9685
  • IC chính: PCA9685
  • Điện áp sử dụng: 2.3 ~ 5.5VDC.
  • Số kênh PWM: 16 kênh, tần số: 40~1000Hz
  • Độ phân giải PWM: 12bit.
  • Giao tiếp: I2C (chấp nhận mức Logic TTL 3 ~ 5VDC)
  • Kích thước: 54mm x 70mm x 3mm

Shematic, thư viện và Code mẫu.
