Bộ Encoder 100 xung 2 kênh AB (Encoder 100 PPR 2 Phase)

Loại: Default

Thương hiệu: Import

Tình trạng: Còn hàng

Mã sản phẩm: HS1014

Cam kết

Kiểm tra sản phẩm trước khi bán
Tư vấn tận tâm
Vận chuyển nhanh chóng
Bảo hành trách nhiệm

Khuyến mại

Miễn phí Giao hàng thông thường (3-5 ngày) cho các đơn hàng thanh toán chuyển khoản trước, có trị giá > 2tr trên Toàn Quốc (ngoại trừ các đơn hàng nặng trên 500g)

Mô tả sản phẩm
Hướng dẫn mua hàng
Đánh giá sản phẩm

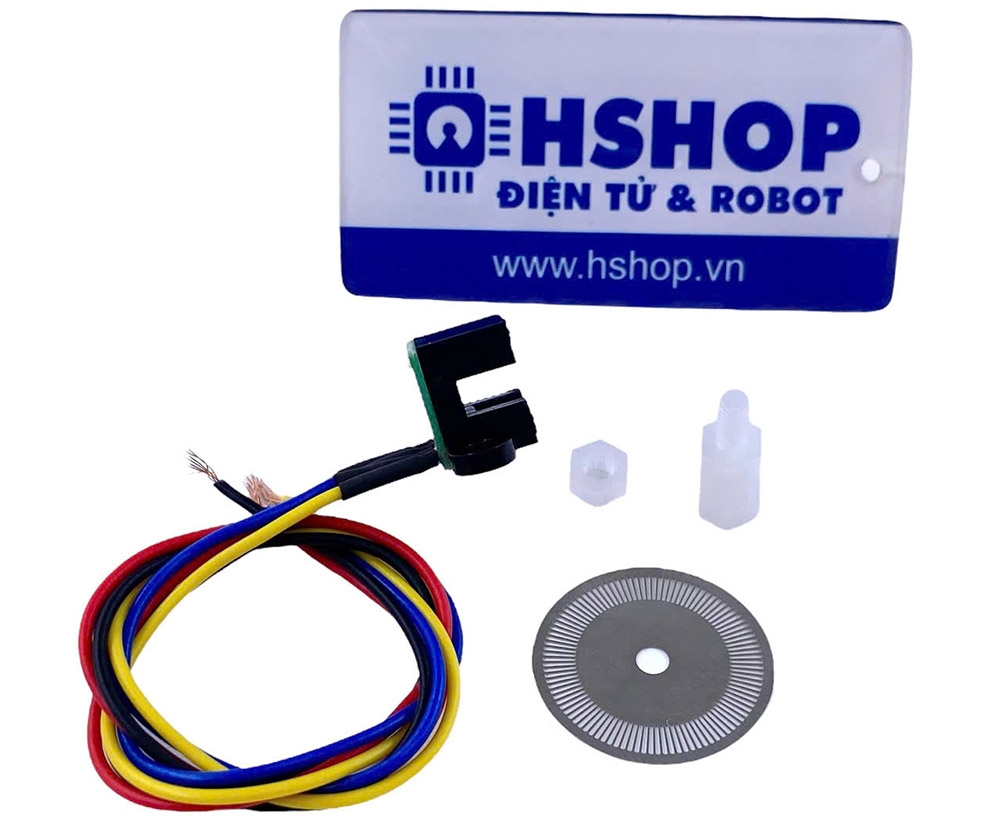

Bộ Encoder 100 xung 2 kênh AB gồm có Encoder quang 2 kênh AB kèm đĩa Encoder 100 xung giúp nhận biết tốc độ và chiều của trục quay, thích hợp với các mô hình Robot đơn giản.

Thông số kỹ thuật:

Điện áp sử dụng: 3.3~5VDC (nên mắc nối tiếp qua trở 120 Ohm để đảm bảo an toàn).
Số kênh Encoder: 2 kênh A, B (2 chanels)
Dạng tín hiệu: cực thu hở NPN cần kéo trở 10k lên VCC để tạo thành mức cao.
Số vạch xung trên đĩa Encoder: 100 vạch.
Đường kính đĩa Encoder: 22mm
Đường kính lỗ trong đĩa Encoder: 3.5mm
Độ dày đĩa Encoder: 0.3mm
Chất liệu đĩa Encoder: Thép.

Sơ đồ kết nối:

Dây đỏ (RED): VCC 3.3~5VDC (nên mắc nối tiếp qua trở 120 Ohm để đảm bảo an toàn).
Dây đen (BLACK): GND 0VDC
Hai dây còn lại là kênh A và kênh B tín hiệu trả ra dạng cực thu hở NPN cần kéo trở 10k lên VCC để tạo thành mức cao.
