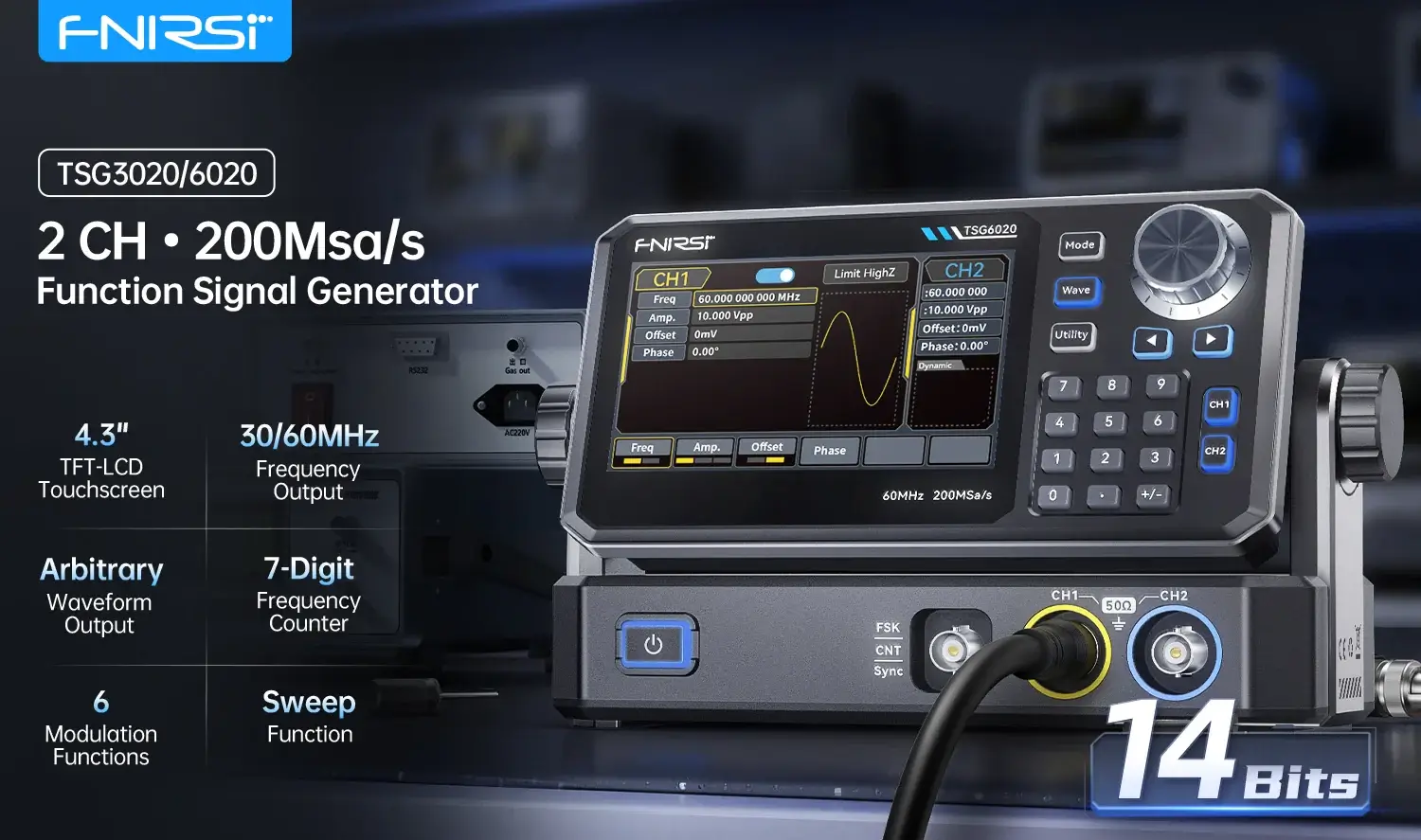

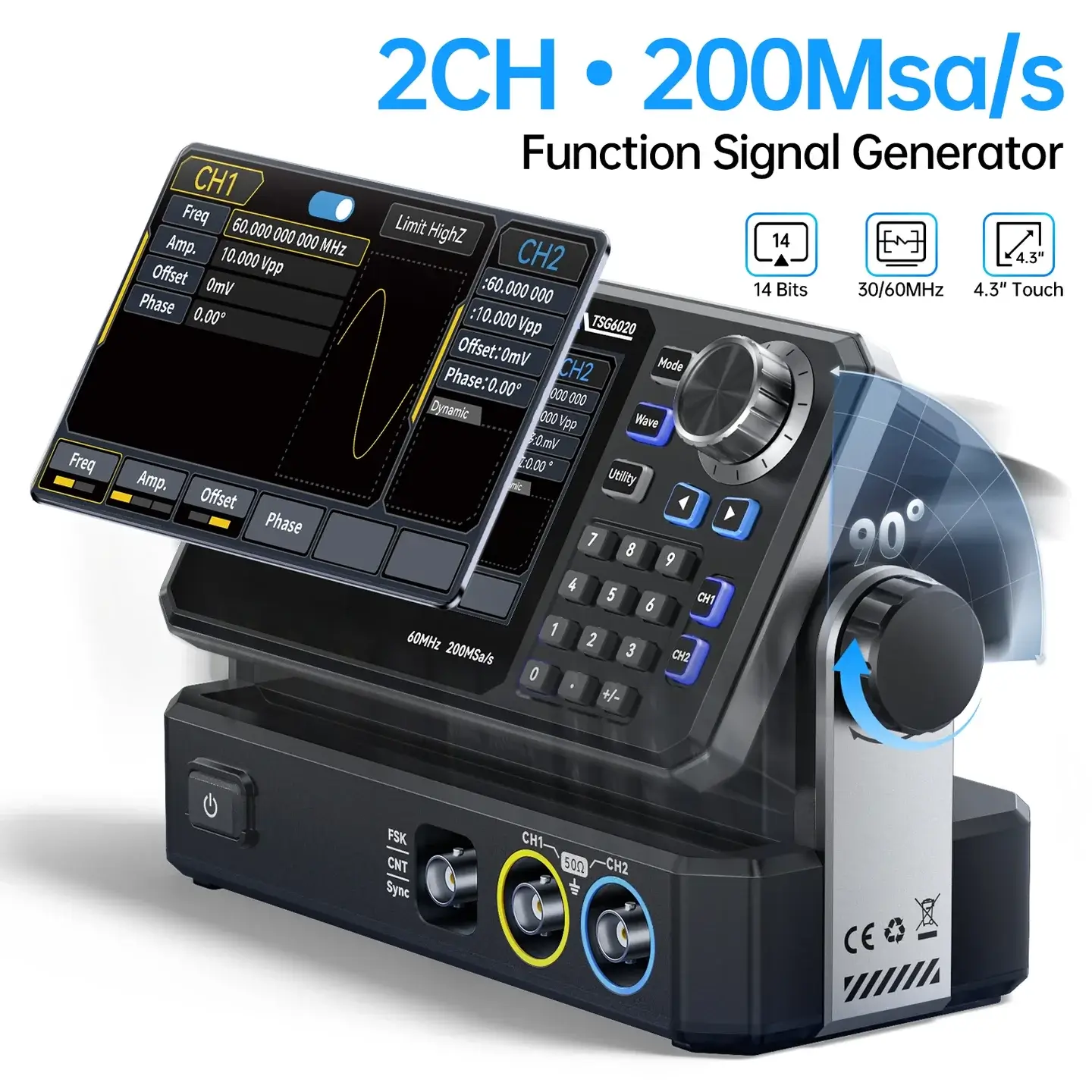

Máy tạo tín hiệu FNIRSI® TSG6020 2CH 200MSa/s Function Signal Generator

Lưu ý:

• Sản phẩm được bảo hành 3 tháng với các lỗi thuộc nhà sản xuất, Quý Khách nên đọc kỹ hướng dẫn sử dụng trước khi dùng, trường hợp máy bị hư hỏng, chập cháy do sử dụng không đúng theo hướng dẫn của nhà sản xuất hoặc kết nối sai cổng quy định trên máy sẽ bị từ chối bảo hành.

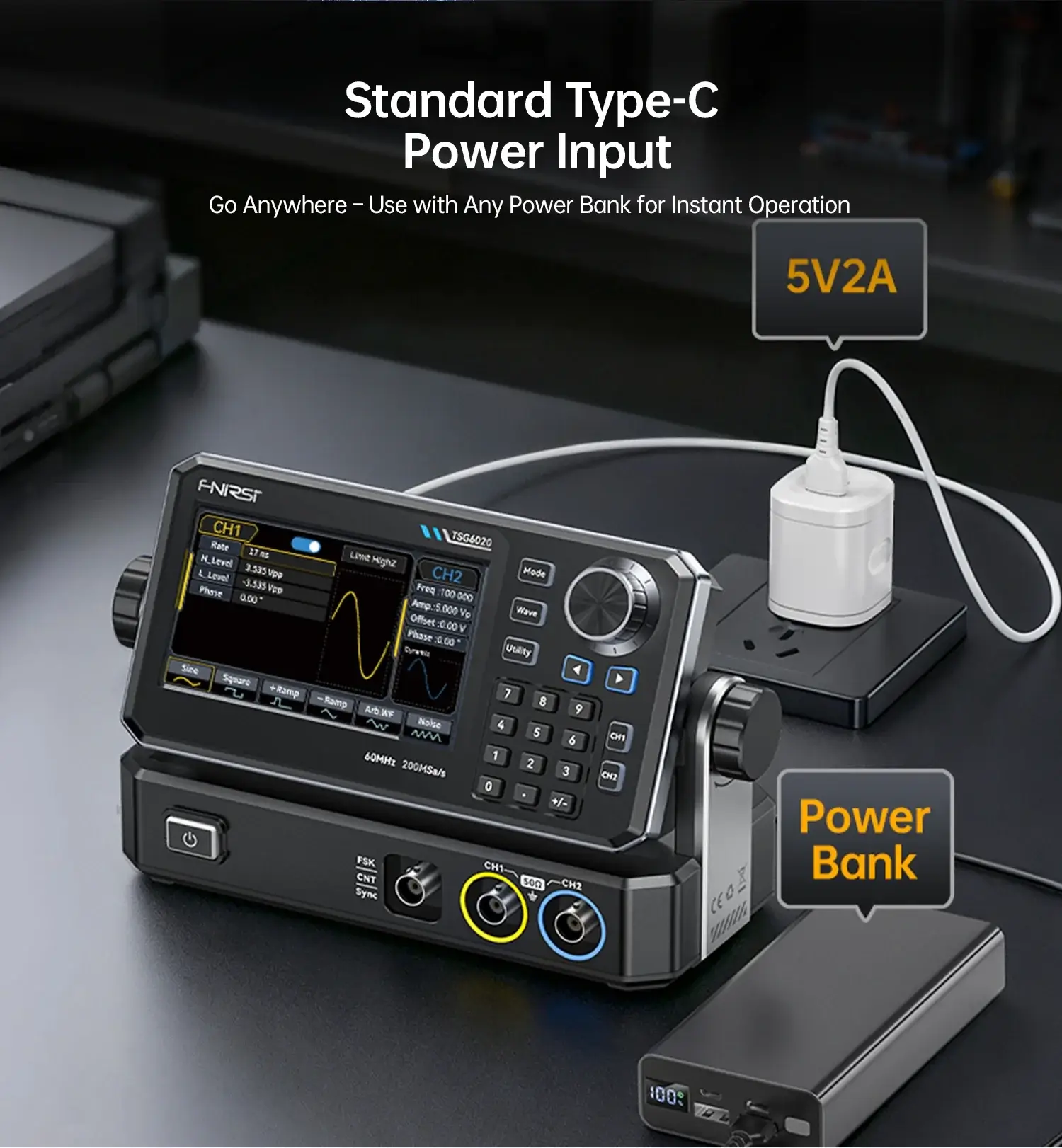

• Quý Khách nên cấp nguồn hoặc sạc máy bằng Nguồn và dây USB chất lượng tốt đúng điện áp, đủ công suất theo hướng dẫn sử dụng để đảm bảo máy hoạt động tốt. Các máy sử dụng pin nên sạc đầy pin tối thiểu 1 tháng 1 lần để tránh chai pin.


Mọi thắc mắc kỹ thuật, liên hệ tư vấn xin gửi về Zalo: Hshopvn - Điện tử và Robot.

Máy tạo tín hiệu FNIRSI® TSG6020 2CH 200MSa/s Function Signal Generator là máy phát hàm / dạng sóng tùy ý (Function/Arbitrary Waveform Generator) 2 kênh sử dụng công nghệ DDS, cho độ chính xác cao và khả năng tái tạo tín hiệu vượt trội.

Với tốc độ lấy mẫu 200MSa/s, độ phân giải 14-bit và băng thông lên đến 60MHz, Máy tạo tín hiệu FNIRSI® TSG6020 2CH 200MSa/s Function Signal Generator cho phép tạo ra các dạng sóng ổn định, chi tiết và ít méo. TSG6020 phù hợp cho nghiên cứu R&D, giảng dạy, kiểm thử hệ thống và các ứng dụng đo lường tự động.

ĐIỂM NỔI BẬT

• 2 kênh độc lập, 200MSa/s, độ phân giải 14-bit
• Tần số đầu ra lên đến 60MHz

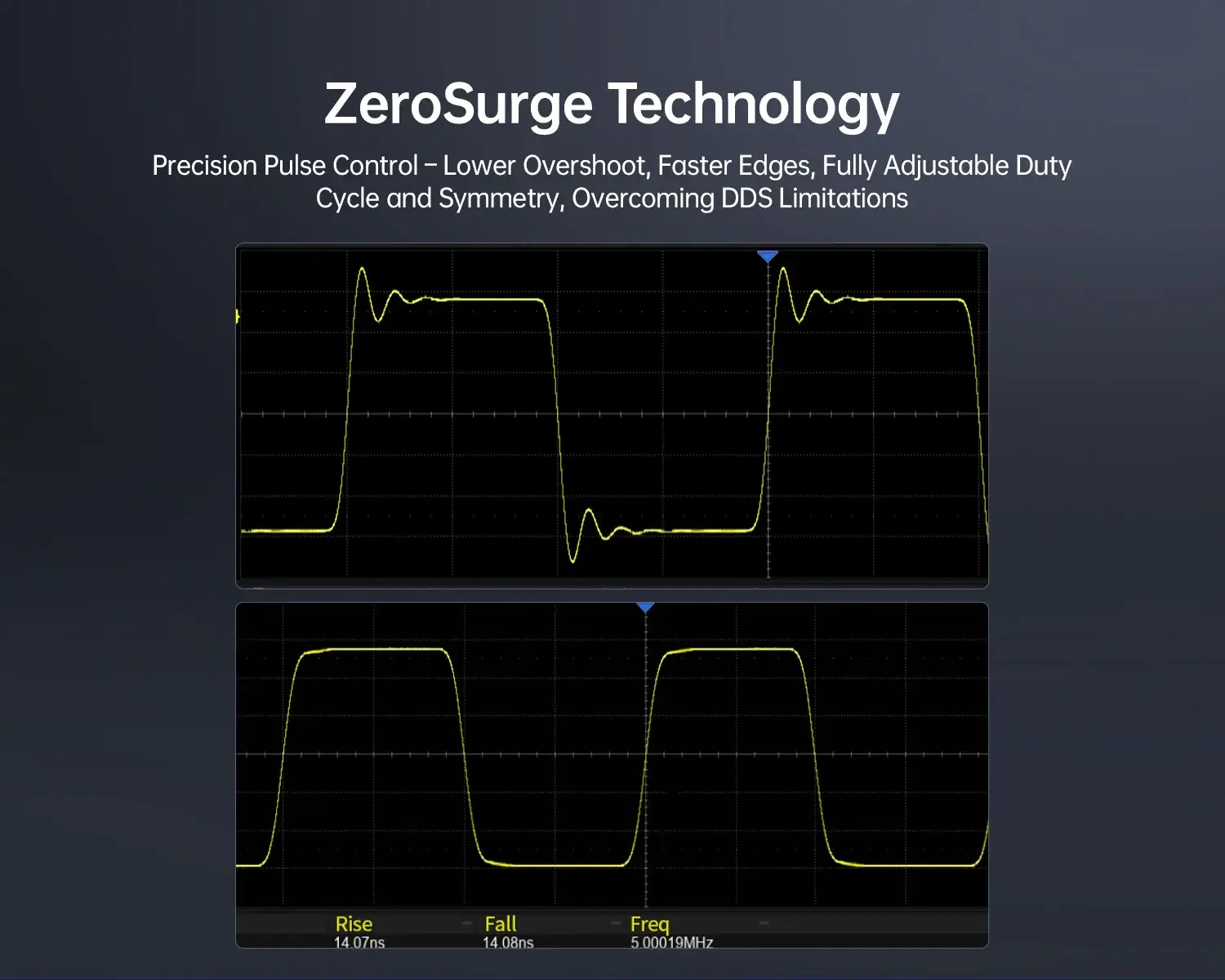

• Công nghệ ZeroSurge giảm overshoot, cạnh xung sắc nét

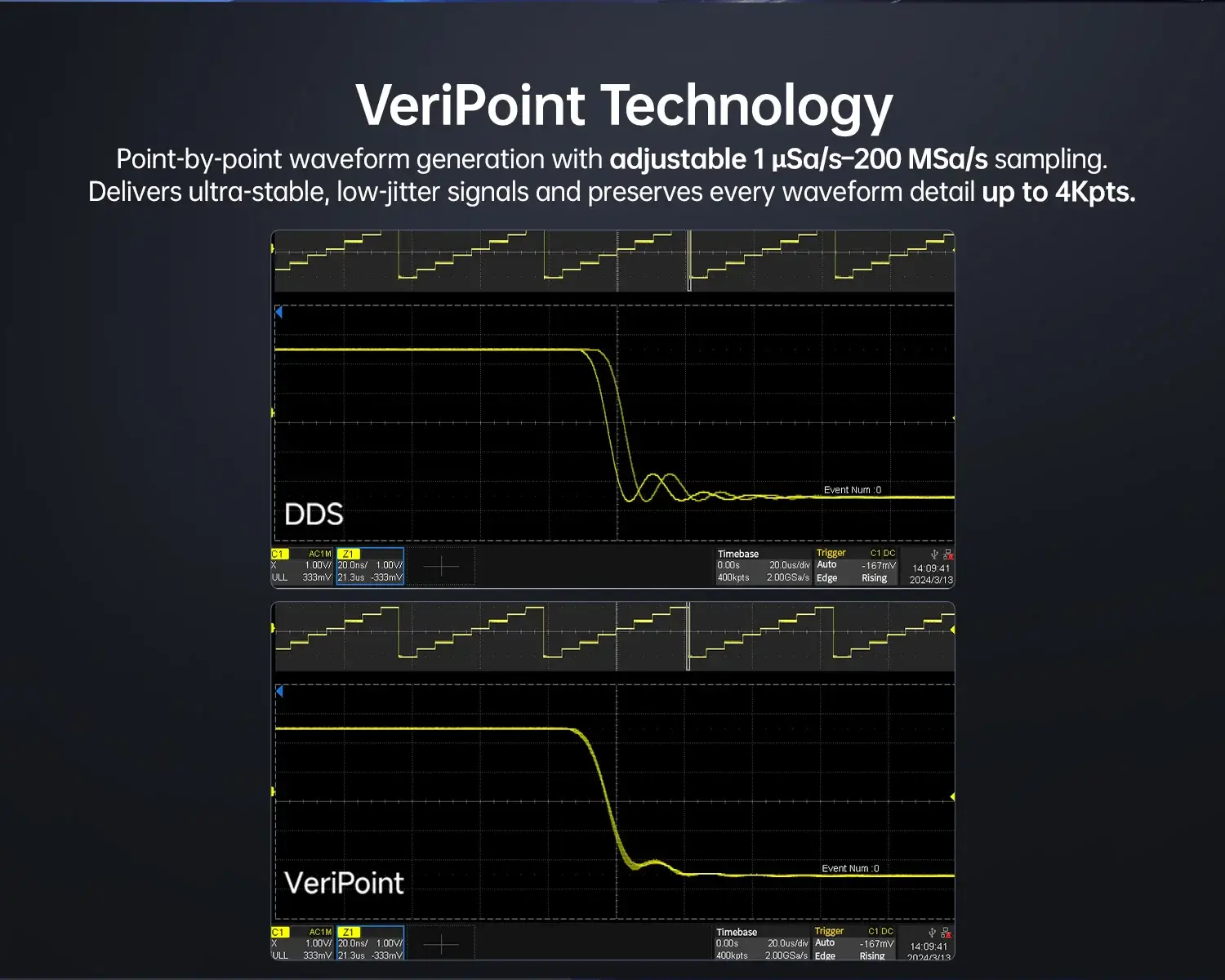

• VeriPoint: xuất waveform point-by-point chính xác cao

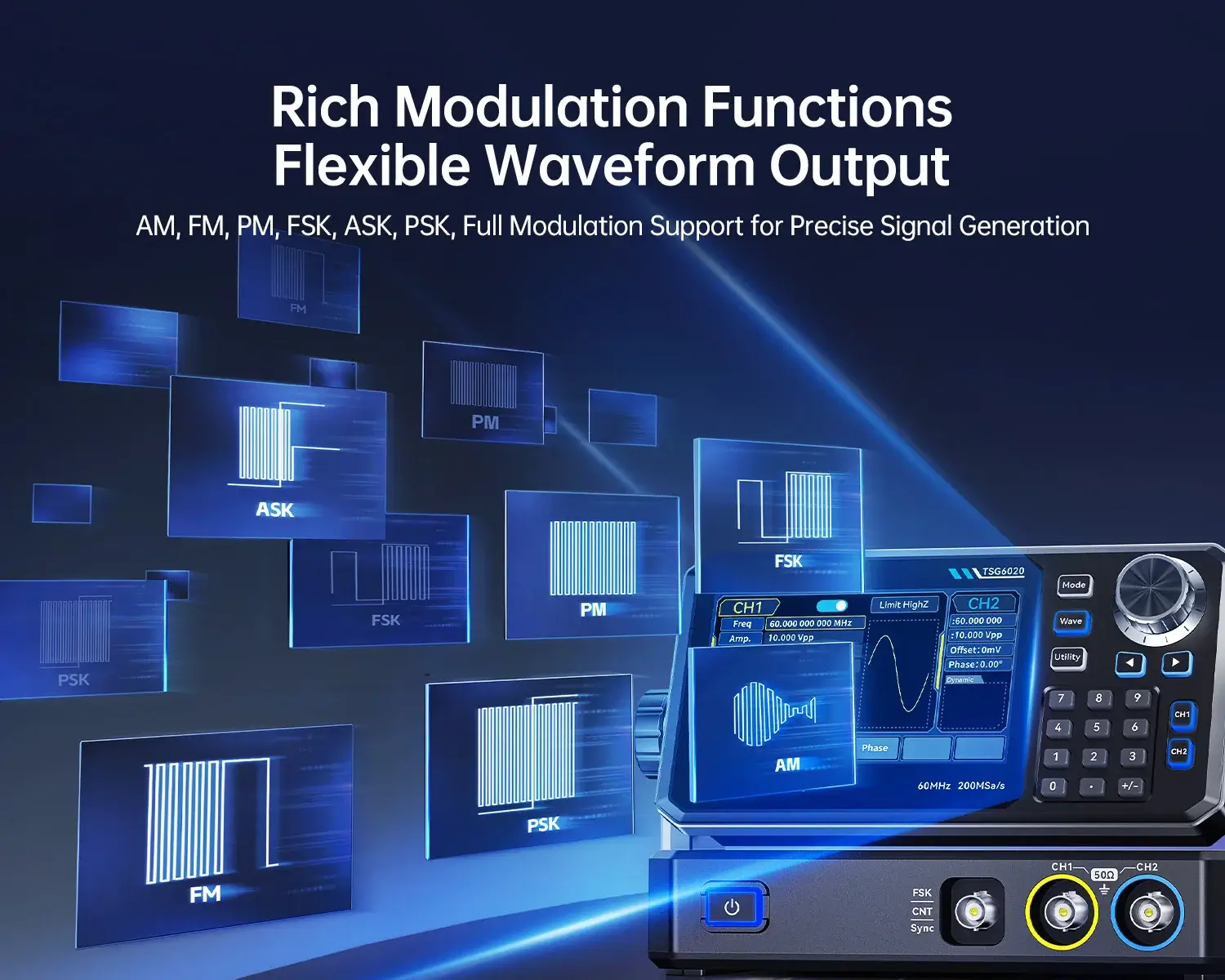

• Hỗ trợ 6 kiểu điều chế: AM / FM / PM / FSK / ASK / PSK

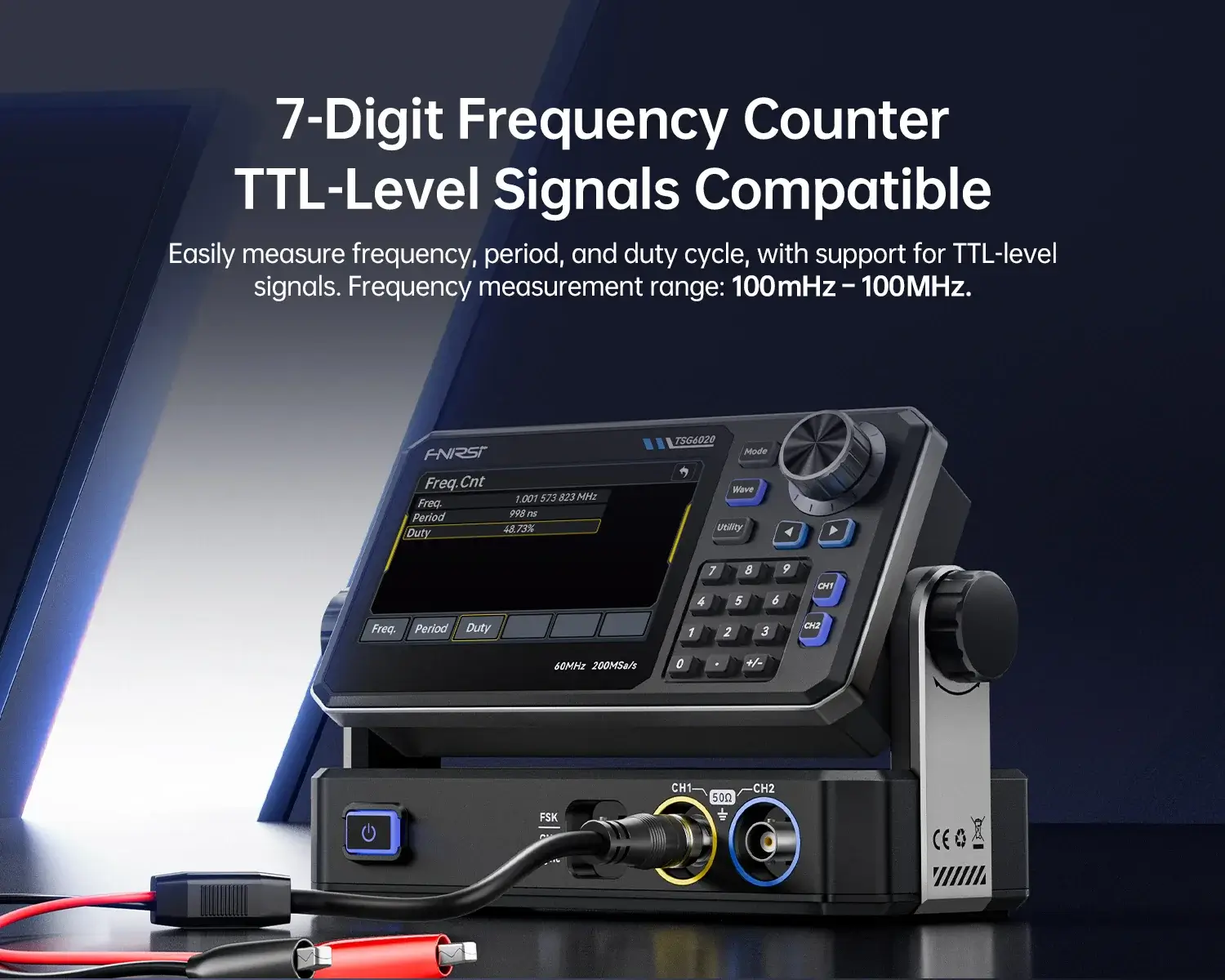

• Tích hợp bộ đếm tần số 7 chữ số (100mHz – 100MHz)
• Hỗ trợ Sweep (quét tần số)

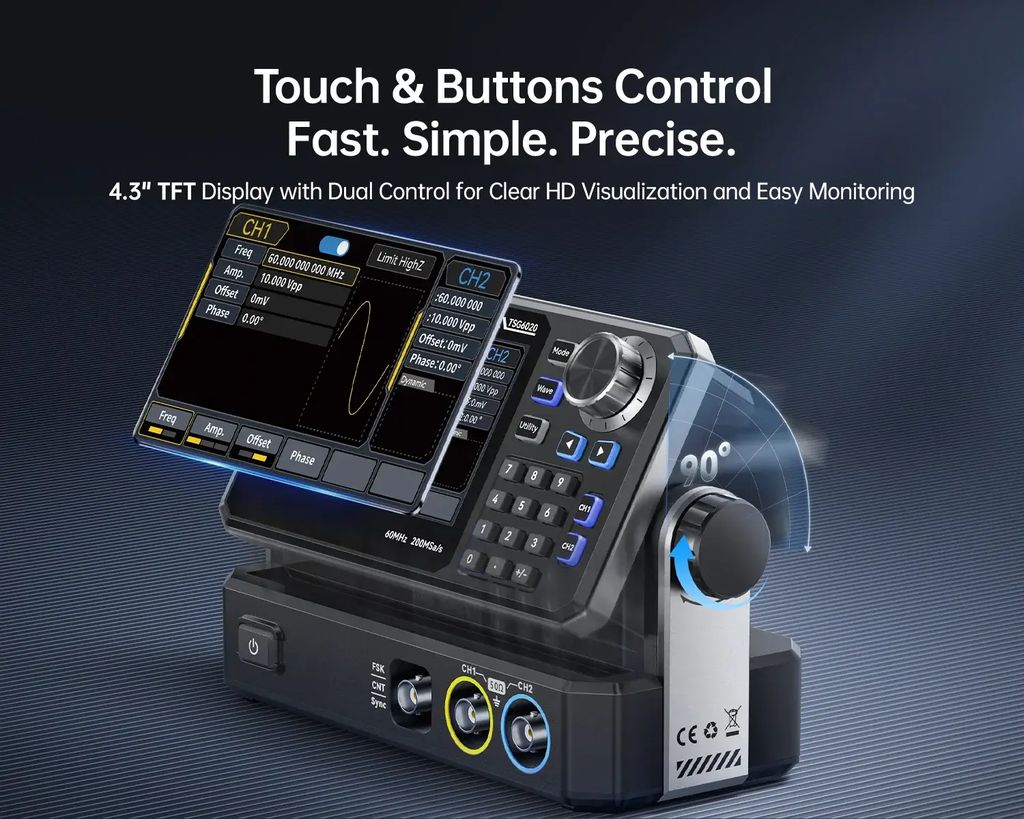

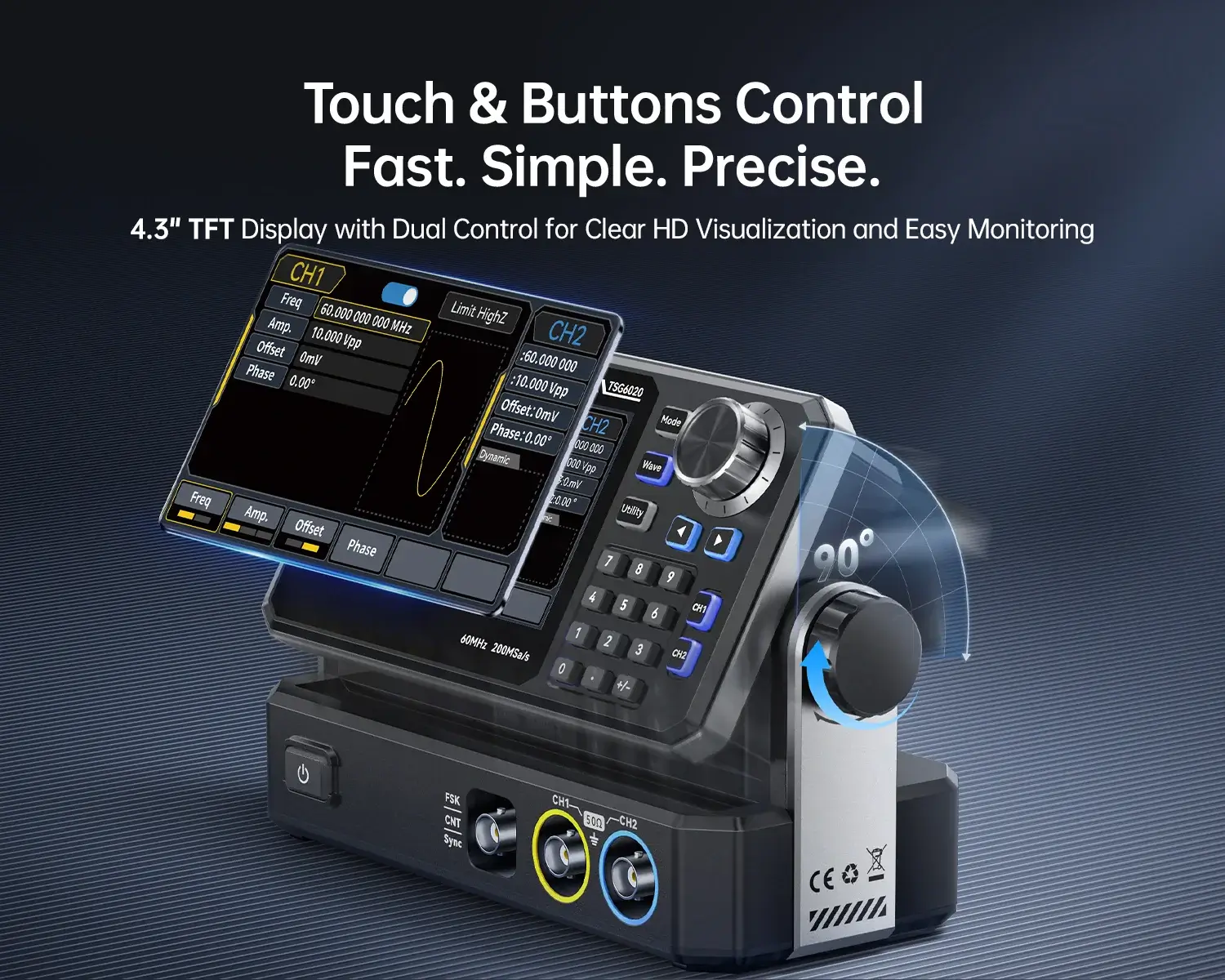

• Màn hình cảm ứng 4.3" + phím vật lý

TÍNH NĂNG CHÍNH

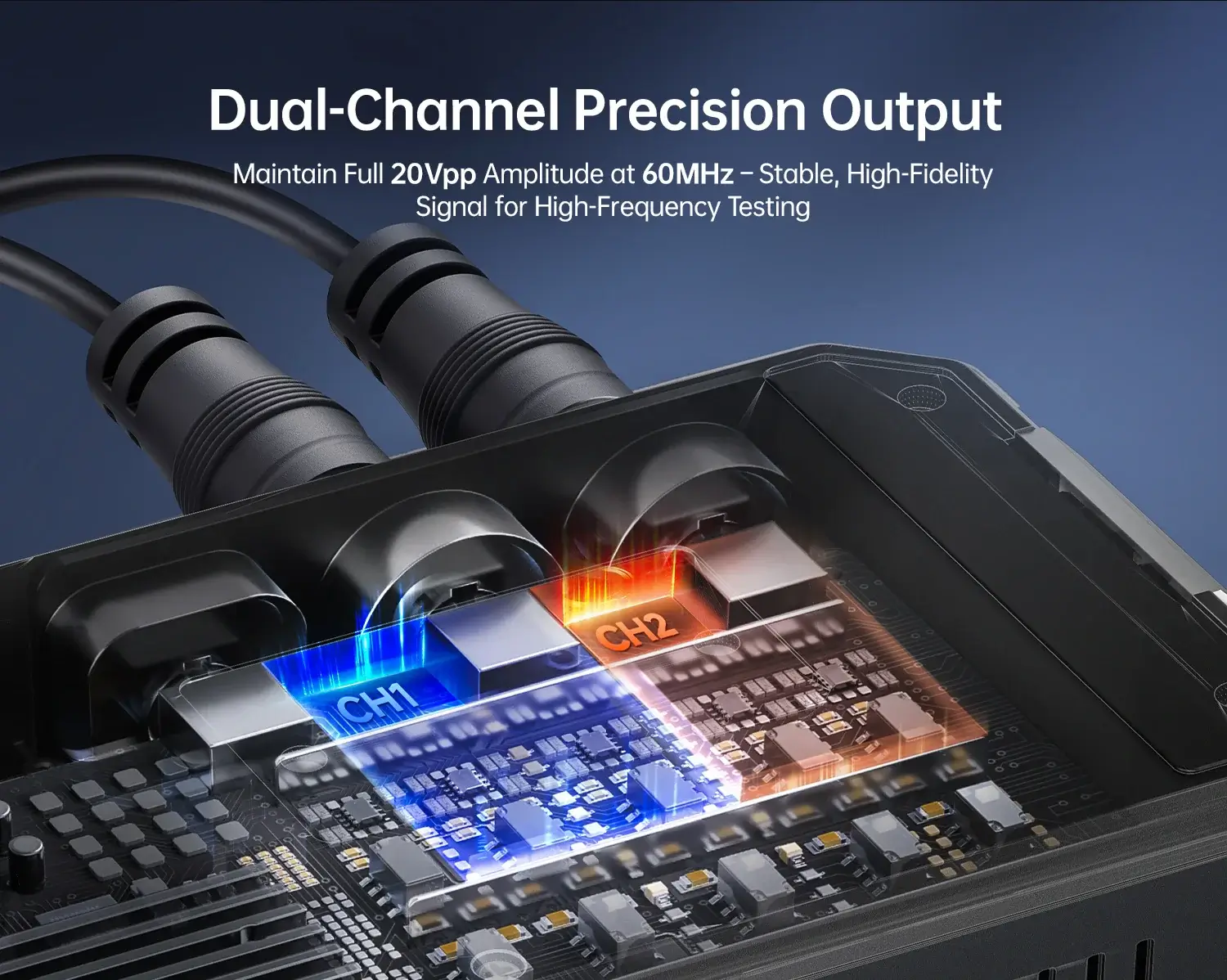

• Xuất 2 kênh độc lập, linh hoạt theo tải và tần số
• Tốc độ lấy mẫu 200MSa/s, độ phân giải 14-bit cho dạng sóng chính xác, ít méo
• Tạo các dạng sóng cơ bản: sine, square, ramp, pulse, noise, DC
• Hỗ trợ waveform tùy chỉnh (arbitrary)
• ZeroSurge giảm overshoot ≤1%, cạnh lên/xuống nhanh (~13.5ns)
• VeriPoint đảm bảo tái tạo waveform từng điểm với jitter thấp (<200ps)
• Hỗ trợ điều chế tín hiệu cho RF & truyền thông số
• Chế độ quét tần số tuyến tính / logarit (1ms – 500s)
• Bộ đếm tần số tích hợp đo: tần số, chu kỳ, duty
• Độ chính xác cao, nhiễu pha thấp
• Hiển thị waveform realtime trên màn hình
• Bảo vệ đầu ra, cách ly kênh, hỗ trợ TTL sync

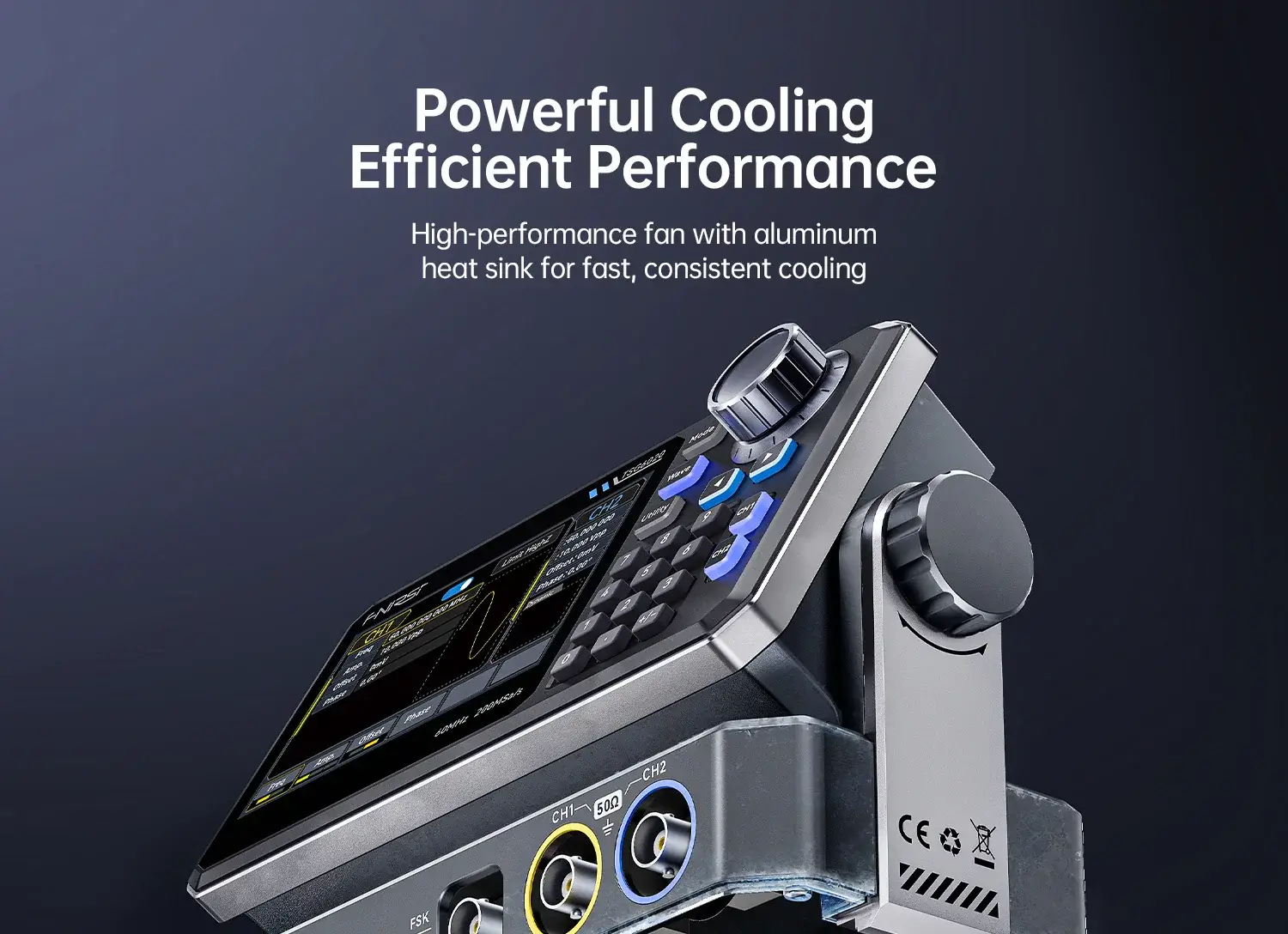

• Hệ thống tản nhiệt tốt, hoạt động ổn định lâu dài
• Lưu được 24 waveform tùy chỉnh
• Hỗ trợ nhiều chế độ: Continuous / Modulation / Sweep / Gated

THÔNG SỐ KỸ THUẬT

• Model: FNIRSI® TSG6020
• Số kênh: 2 kênh
• Tần số tối đa: 60MHz
• Tốc độ lấy mẫu: 200MSa/s
• Độ phân giải: 14-bit
• Biên độ đầu ra:
  • 2mVpp – 20Vpp (High-Z, <10MHz)
  • 2mVpp – 10Vpp (High-Z, >10MHz)
  • 1mVpp – 10Vpp (50Ω, <10MHz)
  • 1mVpp – 5Vpp (50Ω, >10MHz)
• Dạng sóng: sine, square, ramp, pulse, noise, DC, arbitrary
• Điều chế: AM, FM, PM, FSK, ASK, PSK
• Sweep: tuyến tính / logarit (1ms – 500s)
• Bộ đếm tần số: 100mHz – 100MHz
• Độ chính xác tần số: ±51ppm
• Rise/Fall time: ≤13.5ns
• Overshoot: ≤1%
• Jitter: <200ps
• Nhiễu pha: ≤ -125 dBc/Hz
• Méo hài: < -40 dBc
• Màn hình: 4.3" TFT cảm ứng
• Lưu waveform: 24 bộ nhớ
• Chế độ hoạt động: Continuous / Modulation / Sweep / Gated
