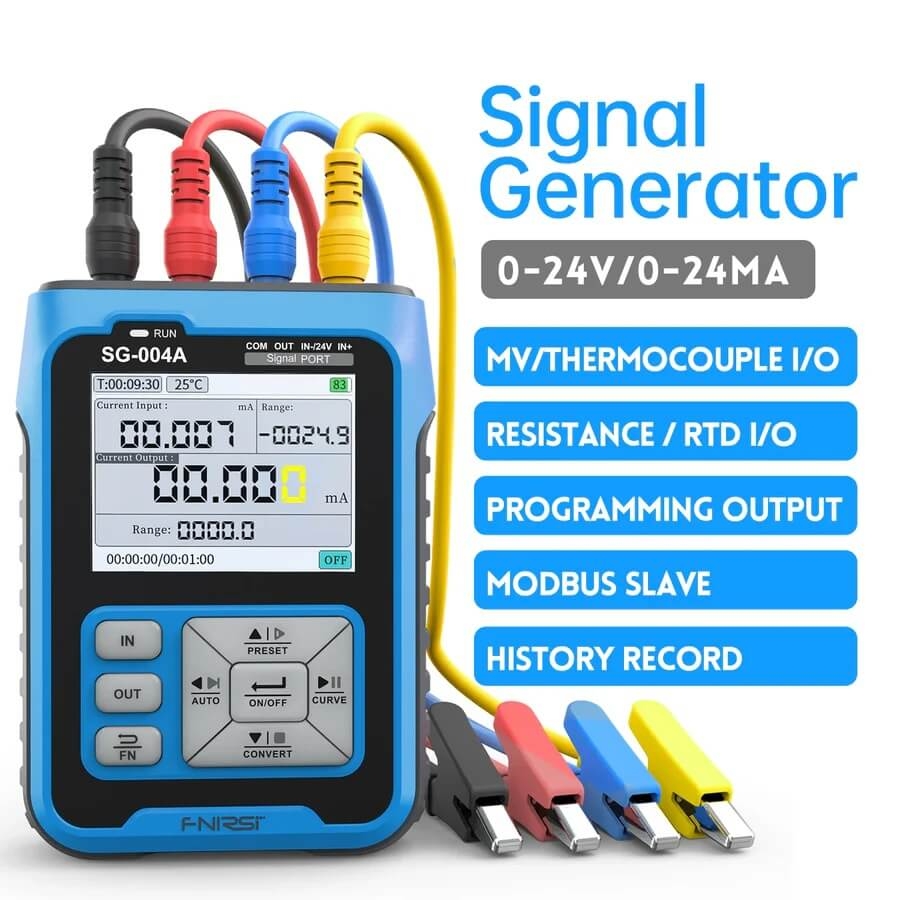

Máy tạo tín hiệu FNIRSI® SG-004A Signal Generator

Lưu ý:

• Sản phẩm được bảo hành 3 tháng với các lỗi thuộc nhà sản xuất, Quý Khách nên đọc kỹ hướng dẫn sử dụng trước khi dùng, trường hợp máy bị hư hỏng, chập cháy do sử dụng không đúng theo hướng dẫn của nhà sản xuất hoặc kết nối sai cổng quy định trên máy sẽ bị từ chối bảo hành.
• Quý Khách nên cấp nguồn hoặc sạc máy bằng Nguồn và dây USB chất lượng tốt đúng điện áp, đủ công suất theo hướng dẫn sử dụng để đảm bảo máy hoạt động tốt. Các máy sử dụng pin nên sạc đầy pin tối thiểu 1 tháng 1 lần để tránh chai pin.


Mọi thắc mắc kỹ thuật, liên hệ tư vấn xin gửi về Zalo: Hshopvn - Điện tử và Robot.

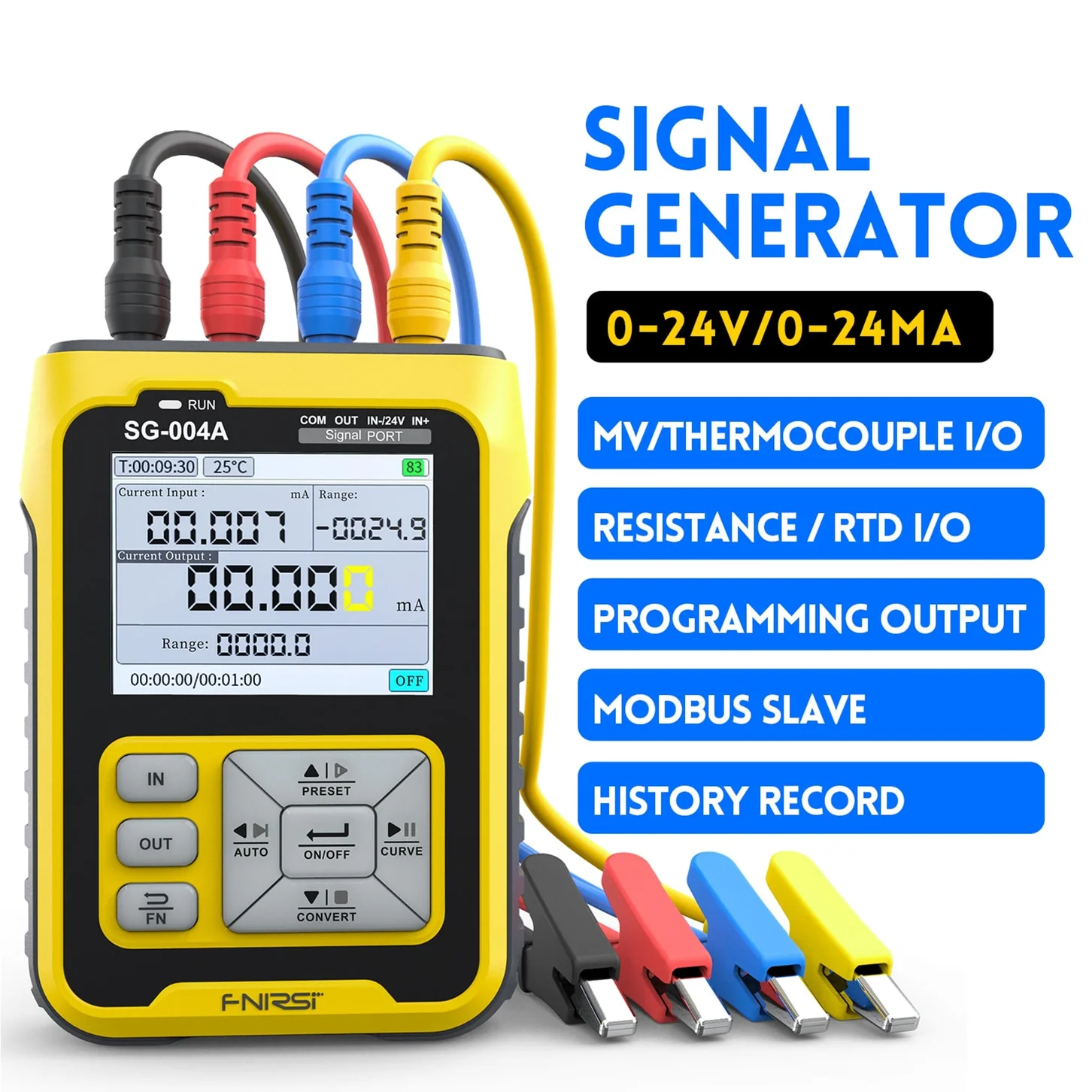

Máy tạo tín hiệu FNIRSI® SG-004A Signal Generator là bộ phát và giả lập tín hiệu đa năng hiệu suất cao, được thiết kế chuyên dụng cho ngành điều khiển công nghiệp. Thiết bị có khả năng xuất và đo nhiều loại tín hiệu như điện áp, dòng điện, tần số, nhiệt điện (thermocouple), điện trở… giúp đáp ứng hầu hết các nhu cầu kiểm tra, hiệu chuẩn và mô phỏng hệ thống.

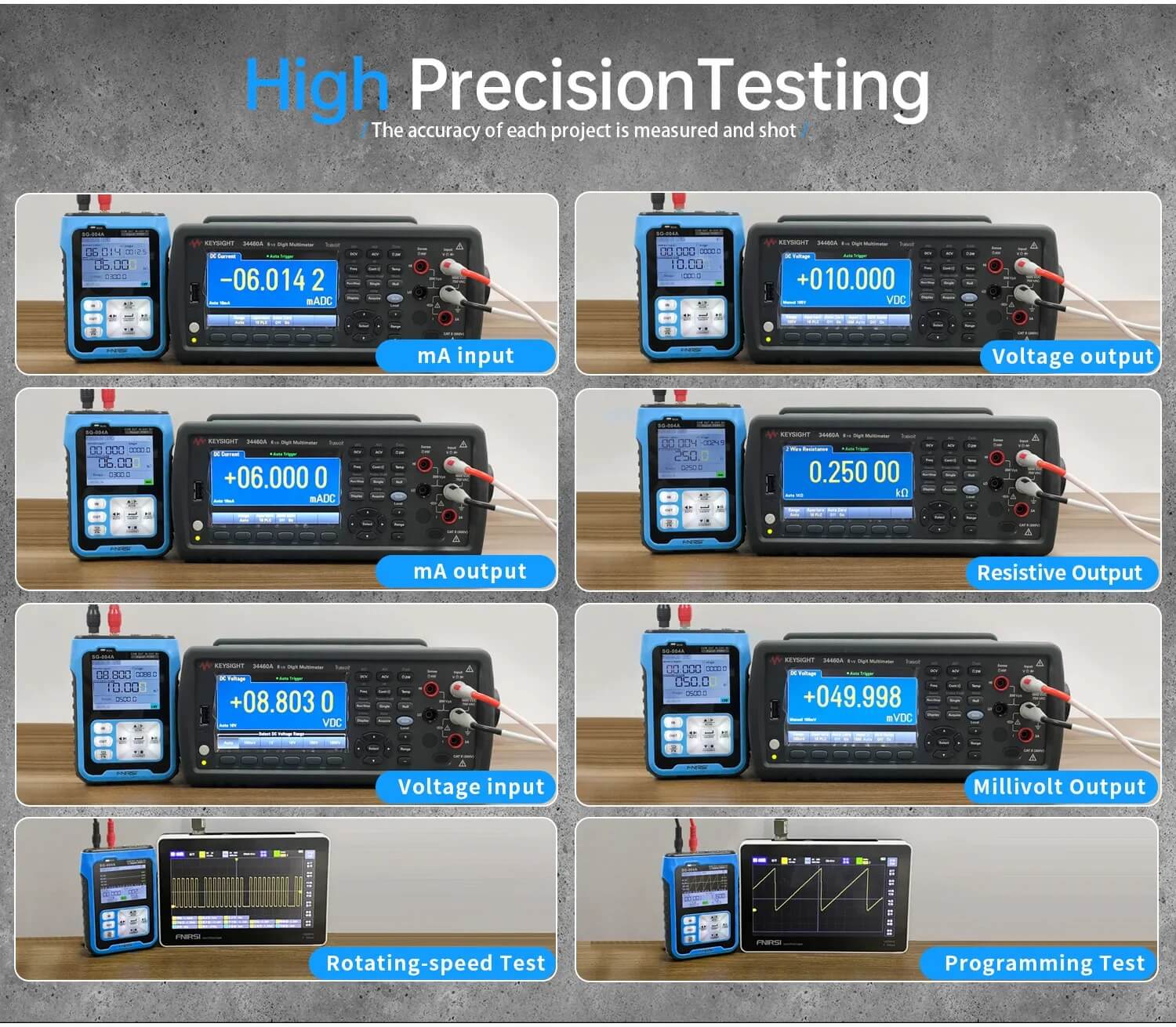

Máy tạo tín hiệu FNIRSI® SG-004A Signal Generator hỗ trợ các ứng dụng như debug PLC, DCS, hiệu chỉnh van điều khiển, kiểm tra thiết bị đo và biến tần. Với độ chính xác cao (≤0.2%), hiển thị đồ thị thời gian thực và khả năng lưu dữ liệu lớn, thiết bị giúp người dùng phân tích tín hiệu một cách trực quan và hiệu quả.

Máy tạo tín hiệu FNIRSI® SG-004A Signal Generator được trang bị màn hình màu 2.4 inch, hỗ trợ chế độ lập trình tự động, giao tiếp MODBUS và nâng cấp firmware dễ dàng qua USB. Thiết kế nhỏ gọn, pin 3000mAh cho thời gian sử dụng lên đến 24 giờ, rất phù hợp cho công việc hiện trường và di động.

Ưu điểm

• Thiết bị “all-in-one” cho ngành điều khiển công nghiệp
• Đa dạng tín hiệu, phù hợp nhiều hệ thống
• Nhỏ gọn, tiện mang theo hiện trường
• Hiển thị trực quan, dễ phân tích
• Pin lớn, hoạt động lâu dài

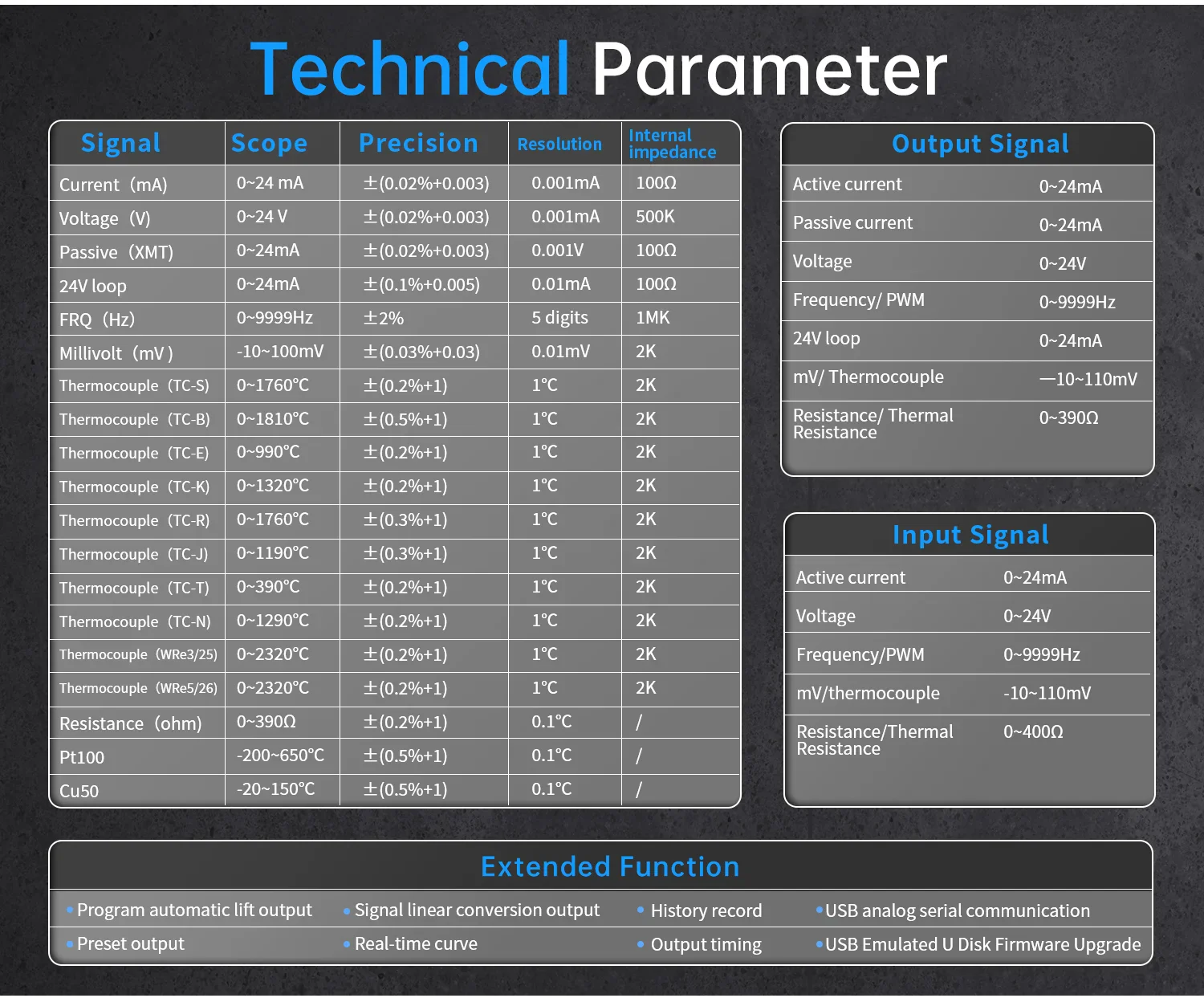

THÔNG SỐ KỸ THUẬT

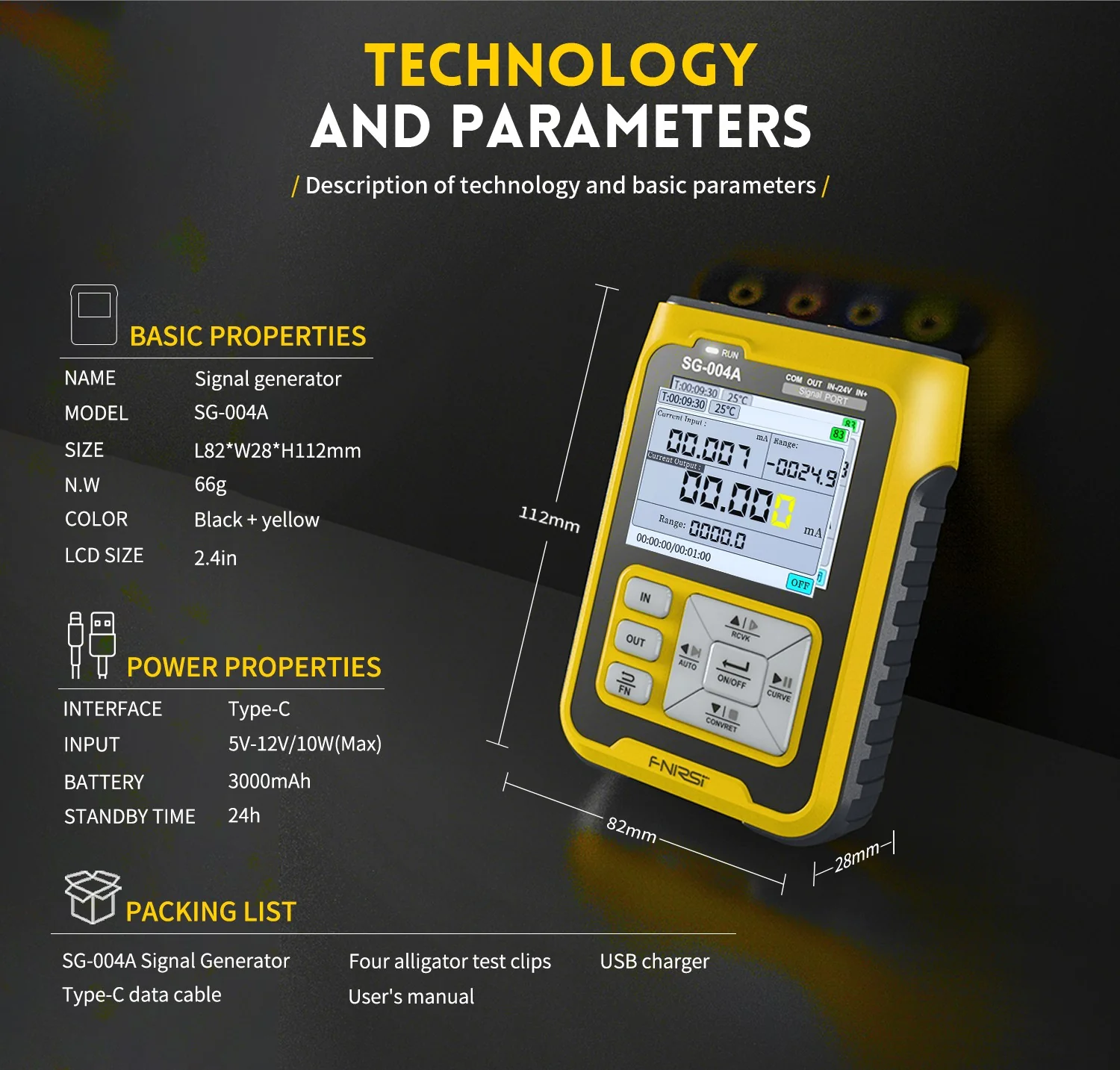

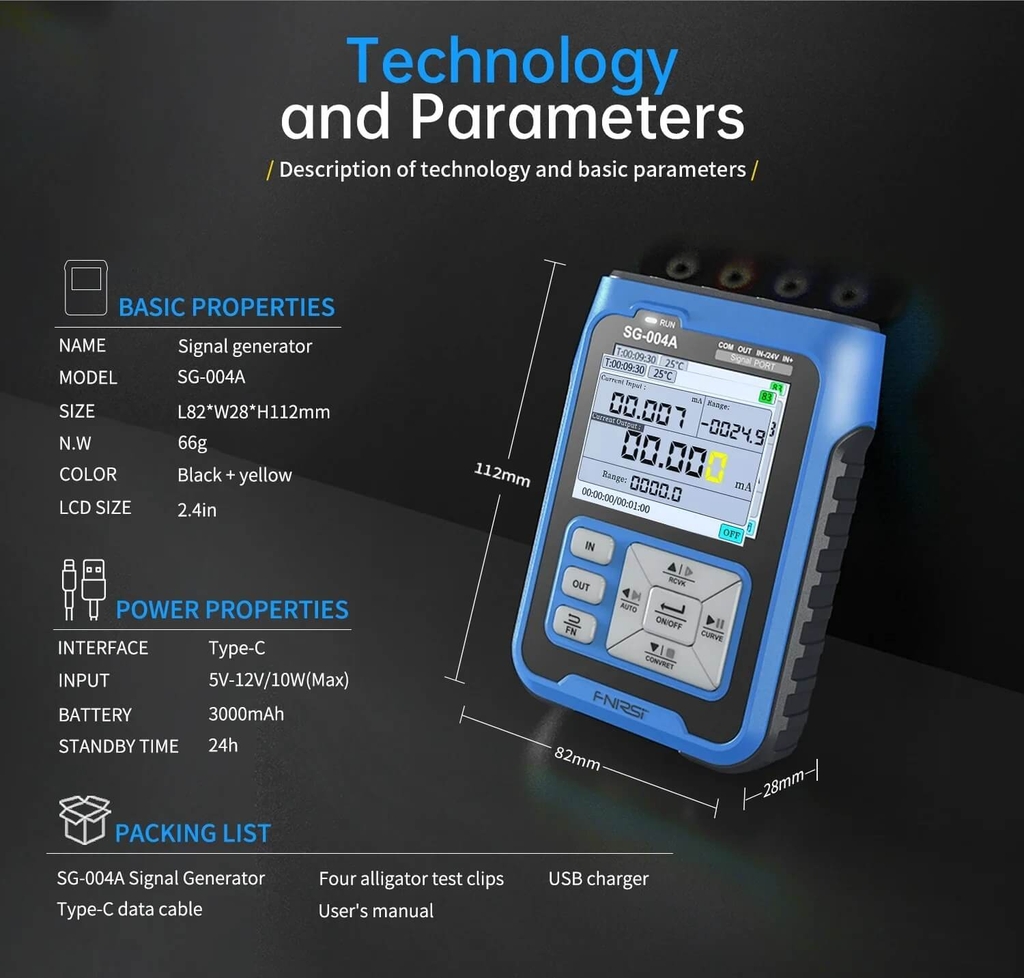

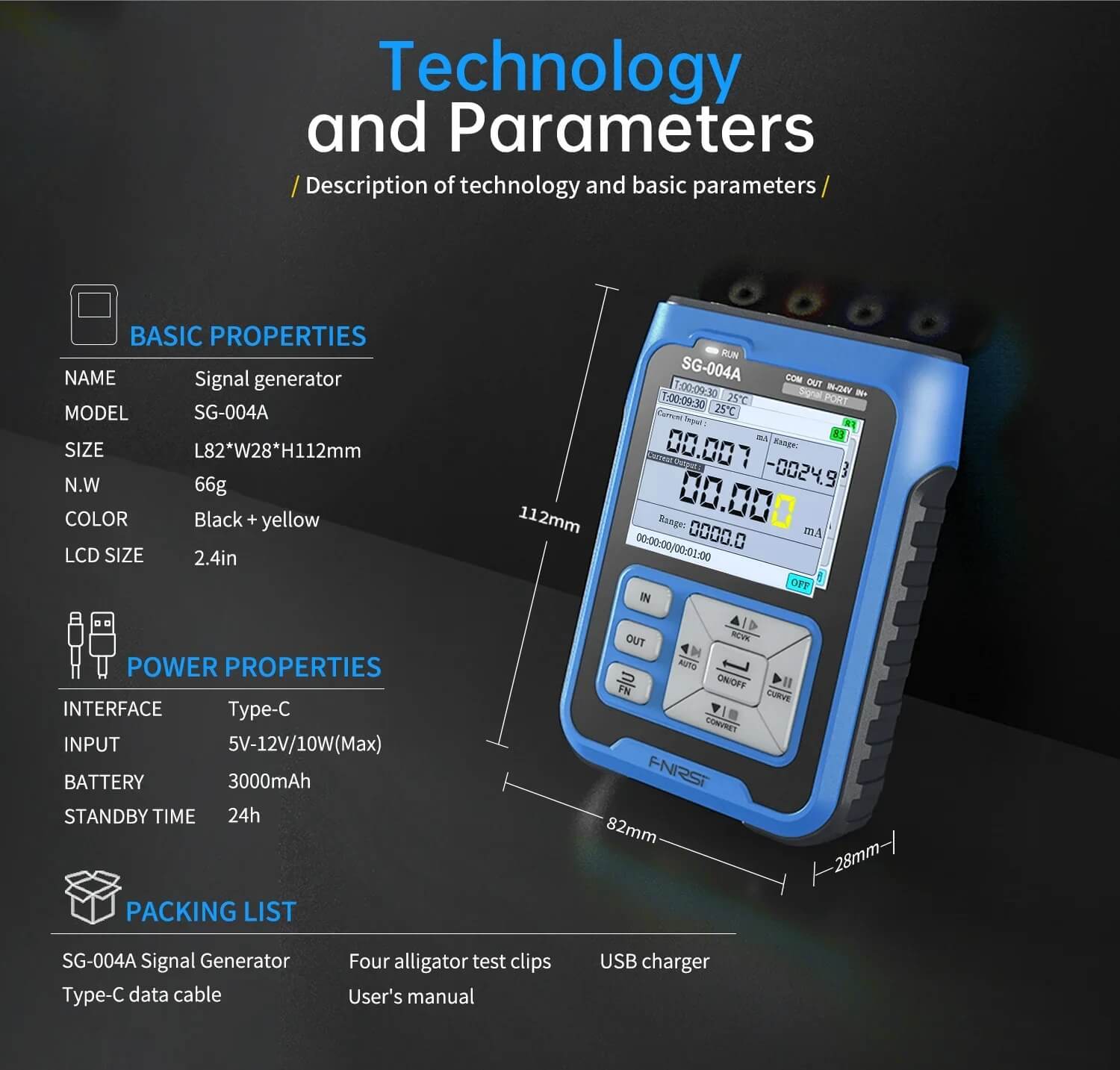

1. Thông tin chung

• Thương hiệu: FNIRSI
• Model: SG-004A
• Màn hình: TFT màu 2.4 inch
• Kích thước: 82 × 27 × 112 mm
• Khối lượng: ~50 g
• Pin: 3000mAh lithium
• Thời gian standby: ~24 giờ
• Sạc: USB-C (5V–12V / 10W)

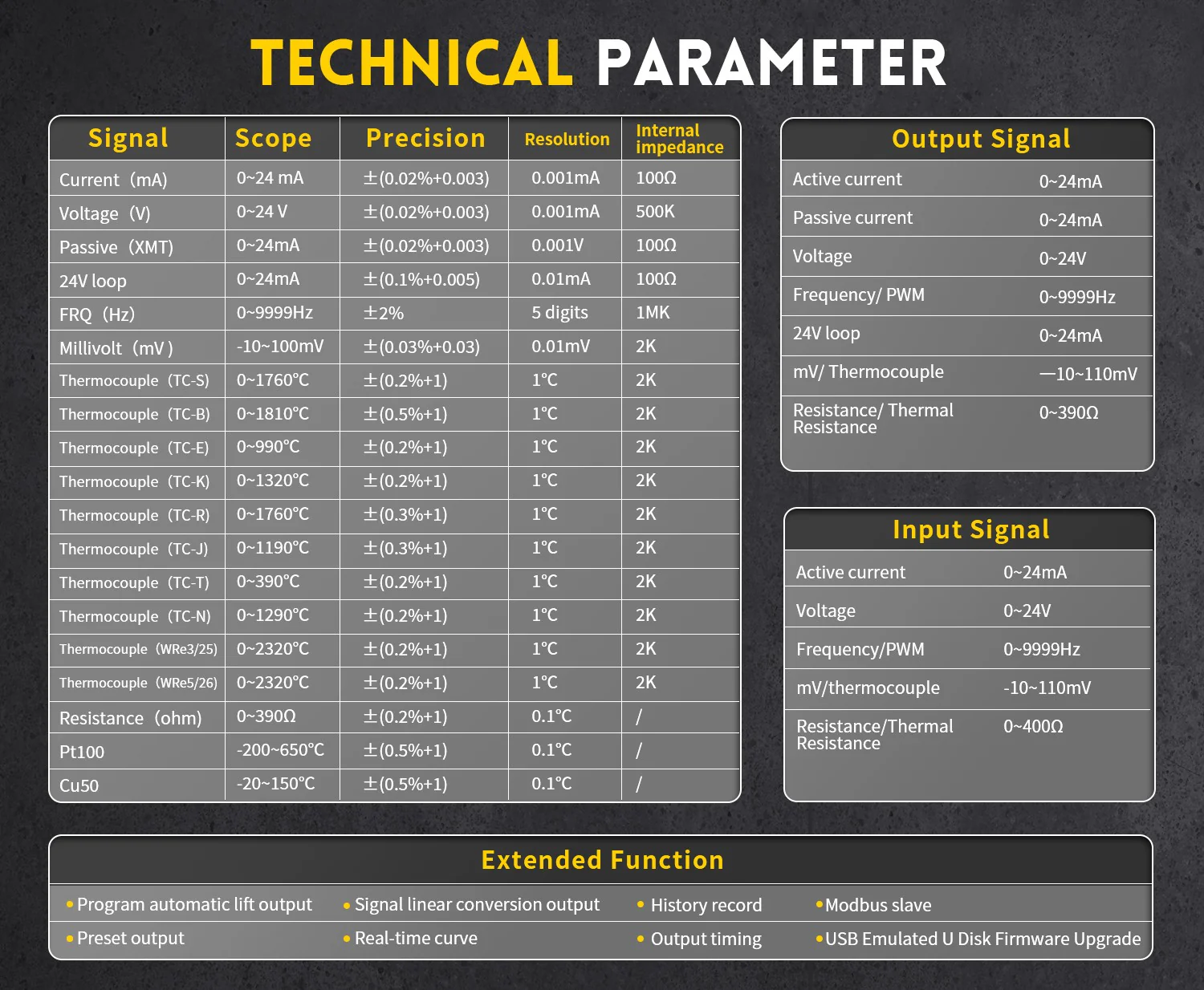

2. Tín hiệu đầu ra (Output)

• Dòng điện (Active/Passive): 0 – 24 mA
• Điện áp: 0 – 24 V
• Tần số / PWM: 0 – 9999 Hz
• Loop 24V: 0 – 24 mA
• Điện áp mV (Thermocouple): -10 ~ 100 mV
• Điện trở: 0 – 390 Ω

3. Tín hiệu đầu vào (Input)

• Dòng điện: 0 – 24 mA
• Điện áp: 0 – 24 V
• Tần số / PWM: 0 – 9999 Hz
• Thermocouple: -10 ~ 100 mV
• Điện trở: 0 – 400 Ω

4. Đo nhiệt điện & RTD

• Thermocouple (TC):
  • K: 0 ~ 1320°C
  • J: 0 ~ 1190°C
  • T: 0 ~ 390°C
  • E, N, R, S, B, WRe… (nhiều loại)
• RTD:
  • Pt100: -200 ~ 650°C
  • Cu50: -20 ~ 150°C

5. Độ chính xác & kỹ thuật

• Dòng/Áp: ±(0.02% + 0.003)
• Tần số: ±2%
• mV: ±(0.03% + 0.003)
• Thermocouple: ±(0.2% ~ 0.5% + 1)

6. Tính năng nổi bật

• Xuất & đo đa dạng tín hiệu công nghiệp

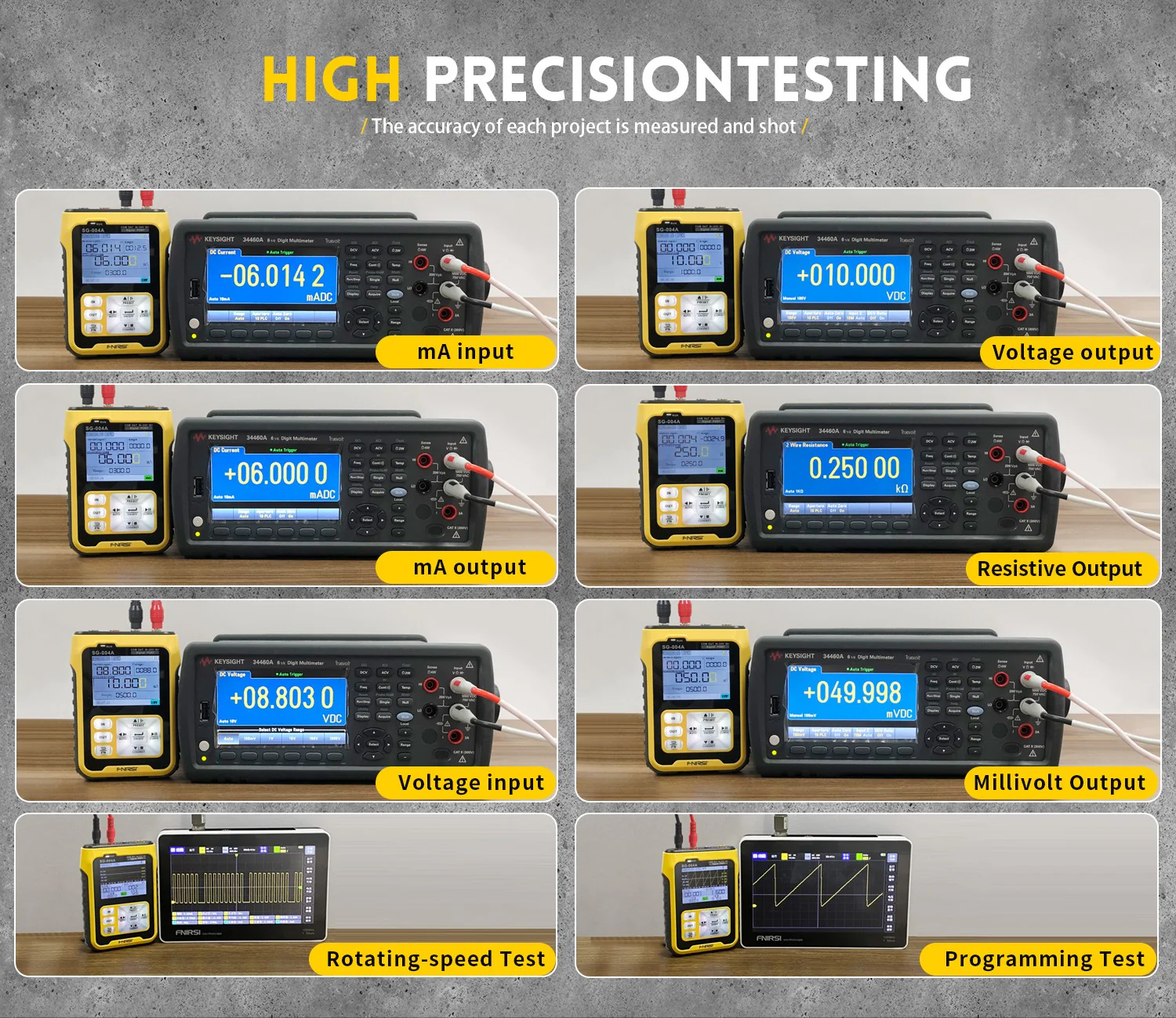

• Độ chính xác cao ≤0.2%

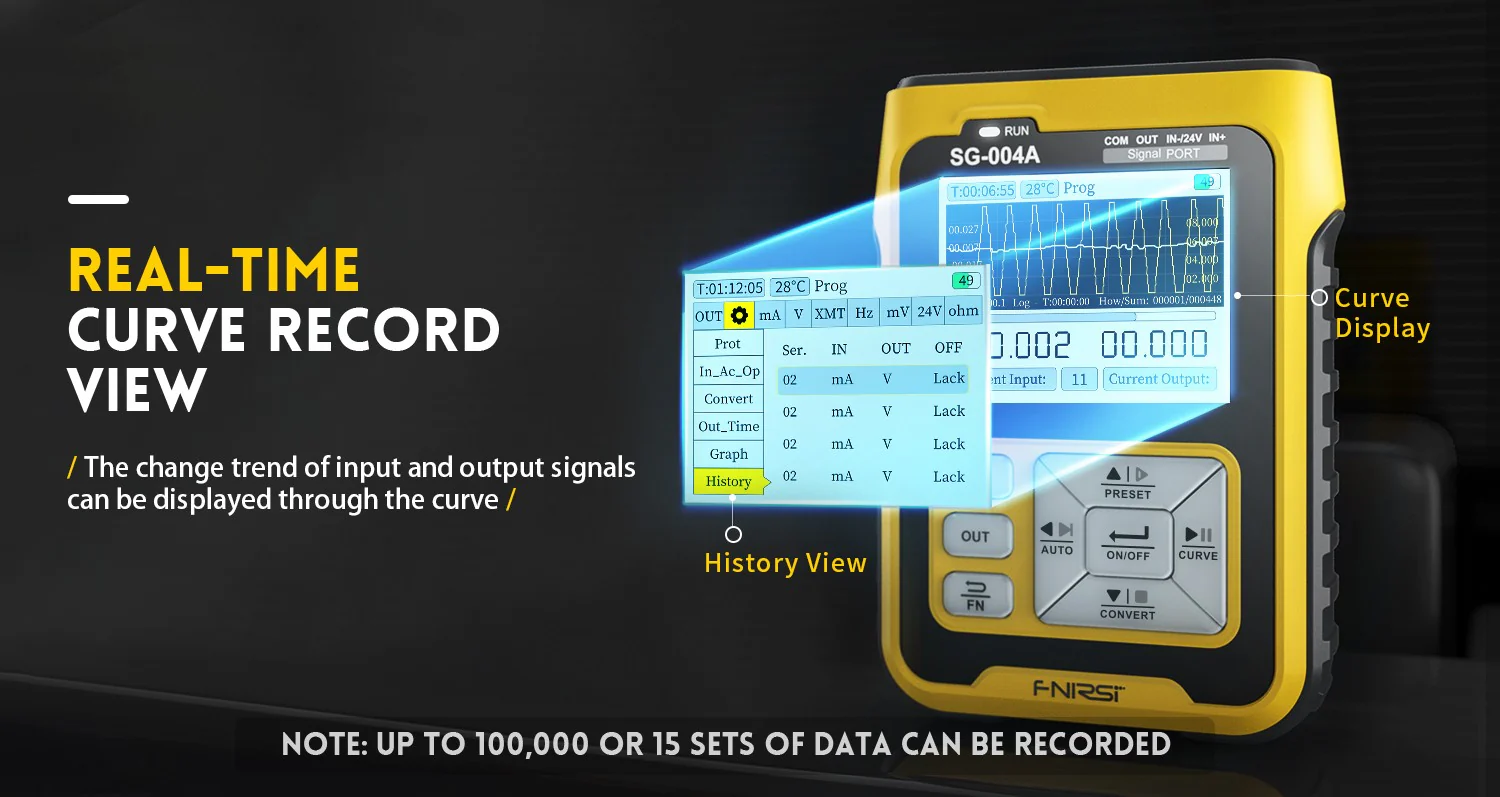

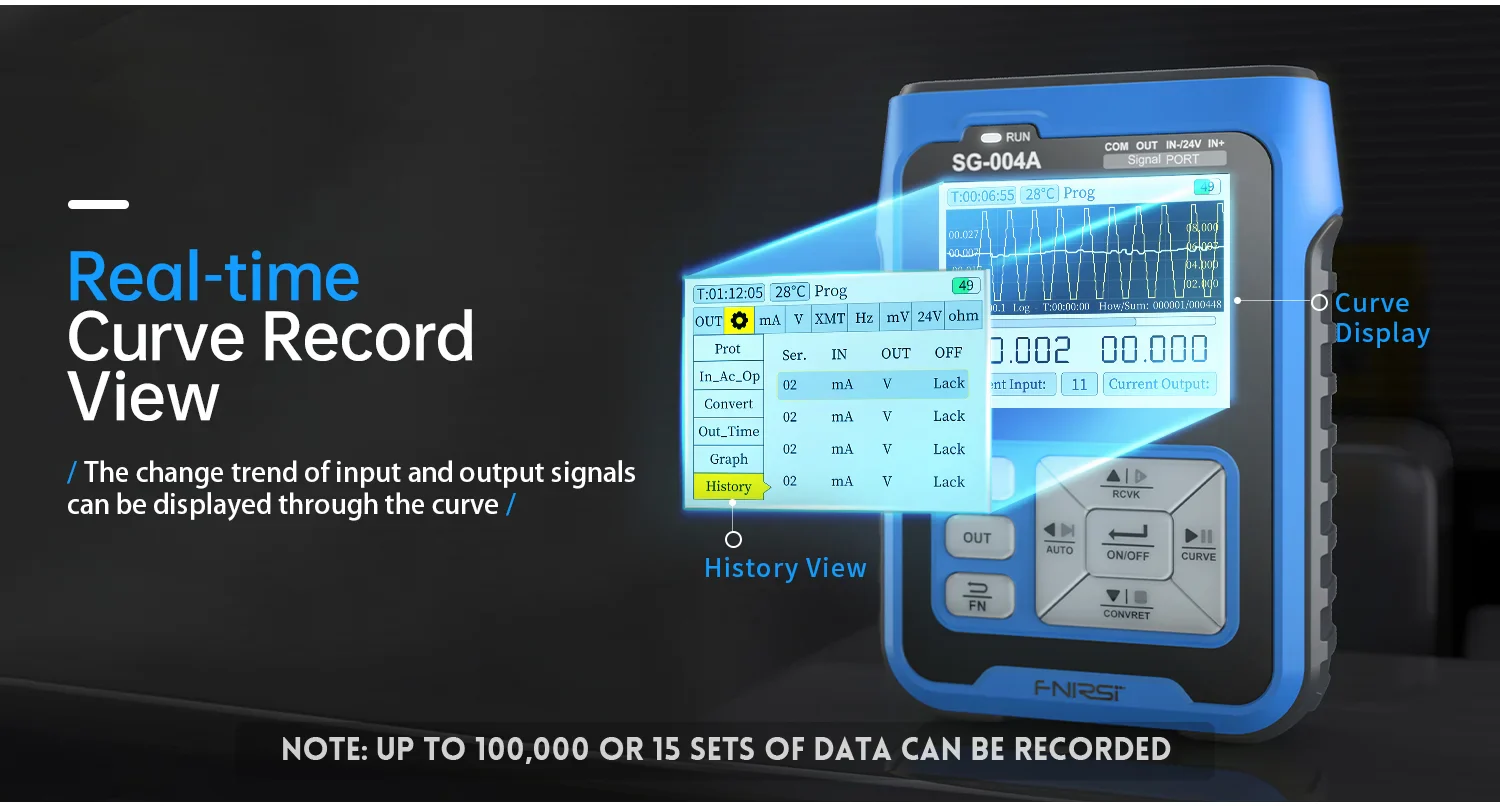

• Hiển thị đồ thị (real-time curve)
• Lưu dữ liệu lịch sử (tối đa 100.000 điểm hoặc 15 bộ)
• Chế độ lập trình tự động (tăng/giảm/chu kỳ)
• Giao tiếp MODBUS (Slave)
• Preset cấu hình nhanh
• Nâng cấp firmware dạng USB (giả lập USB Disk)
• Cấp nguồn loop 24V độc lập

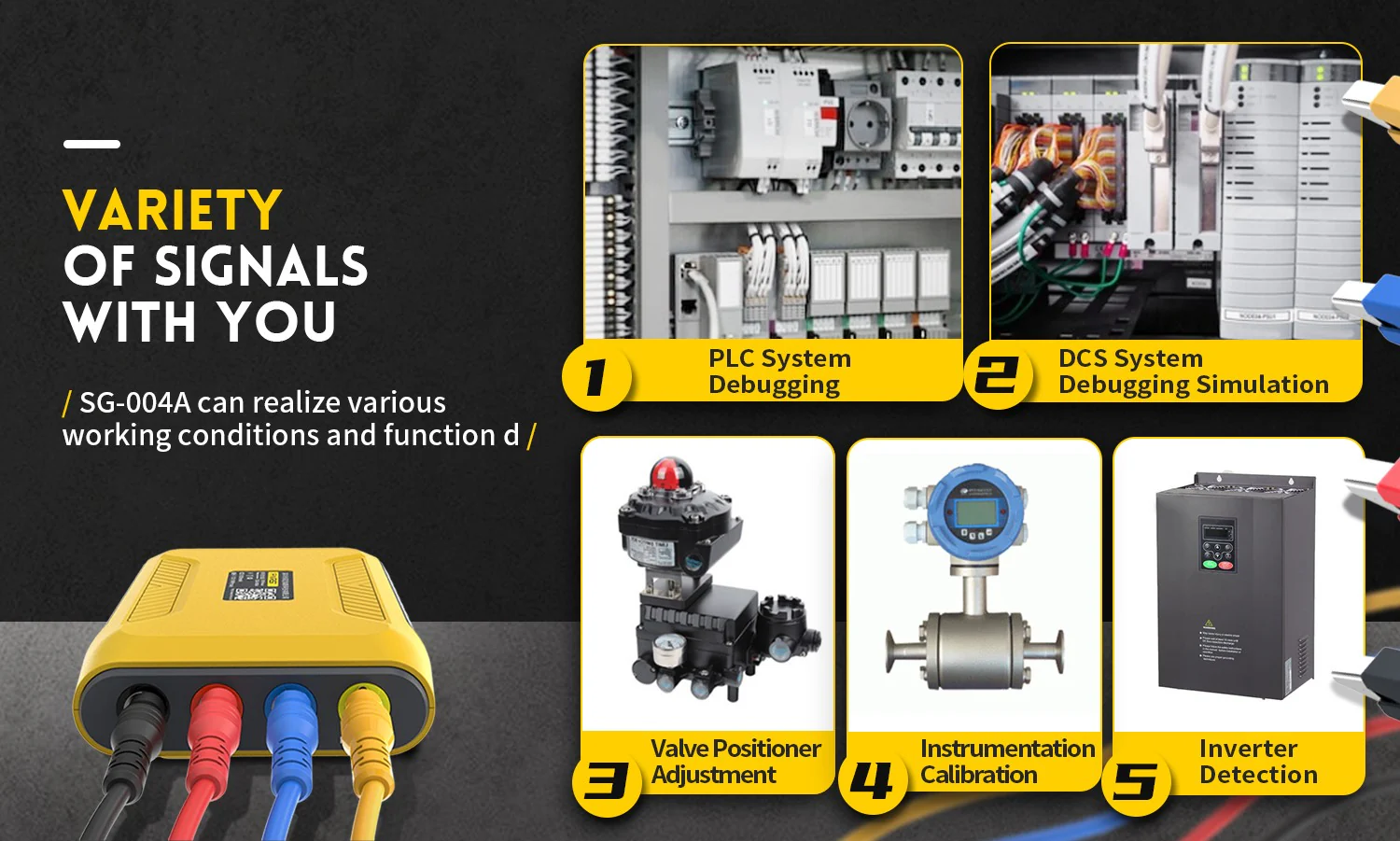

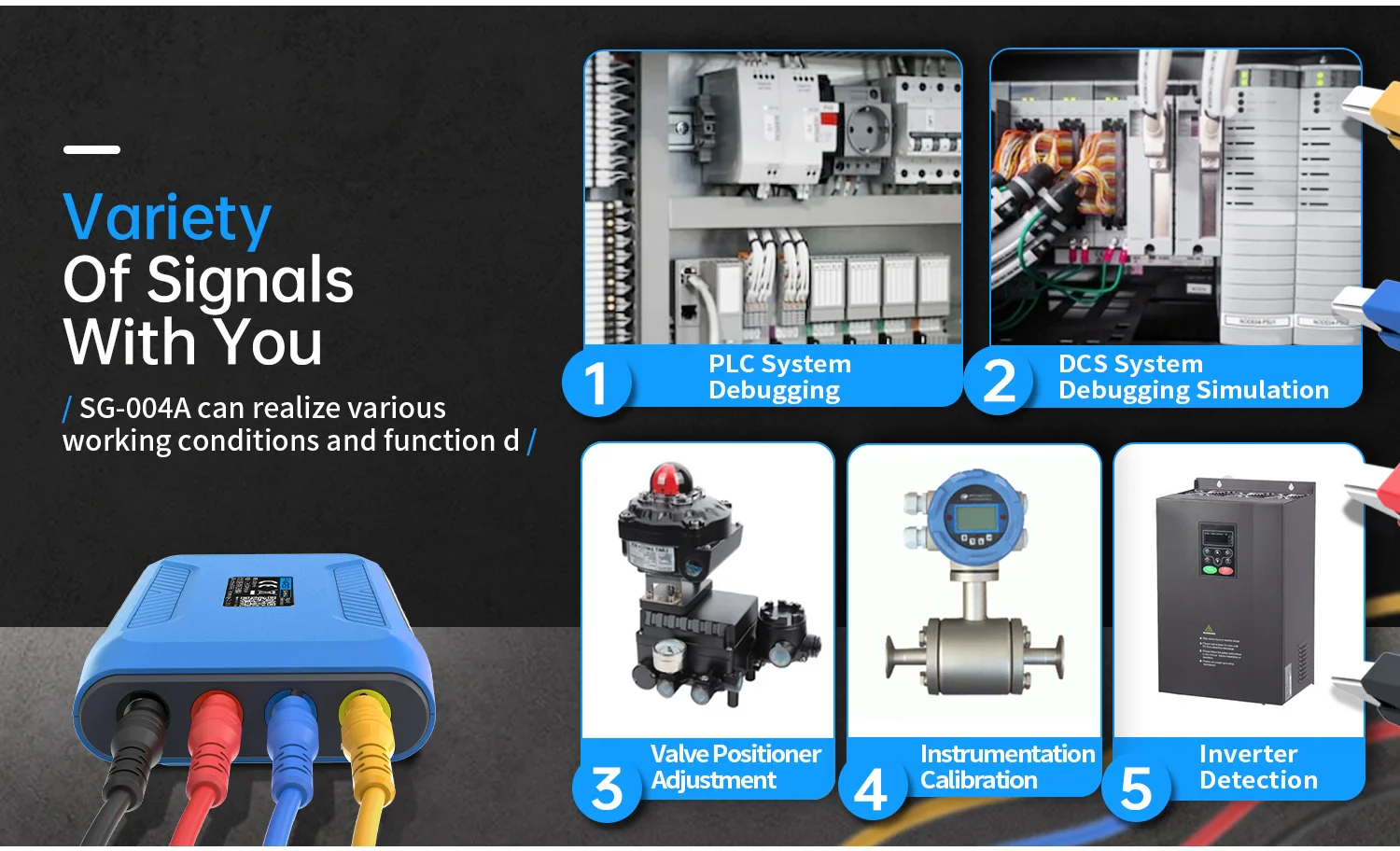

Ứng dụng

• Debug hệ thống PLC / DCS
• Hiệu chuẩn thiết bị đo công nghiệp
• Kiểm tra và mô phỏng tín hiệu cảm biến
• Điều chỉnh van, biến tần
• Bảo trì hệ thống tự động hóa

TRANG CHỦ NHÀ SẢN XUẤT VÀ HƯỚNG DẪN SỬ DỤNG.

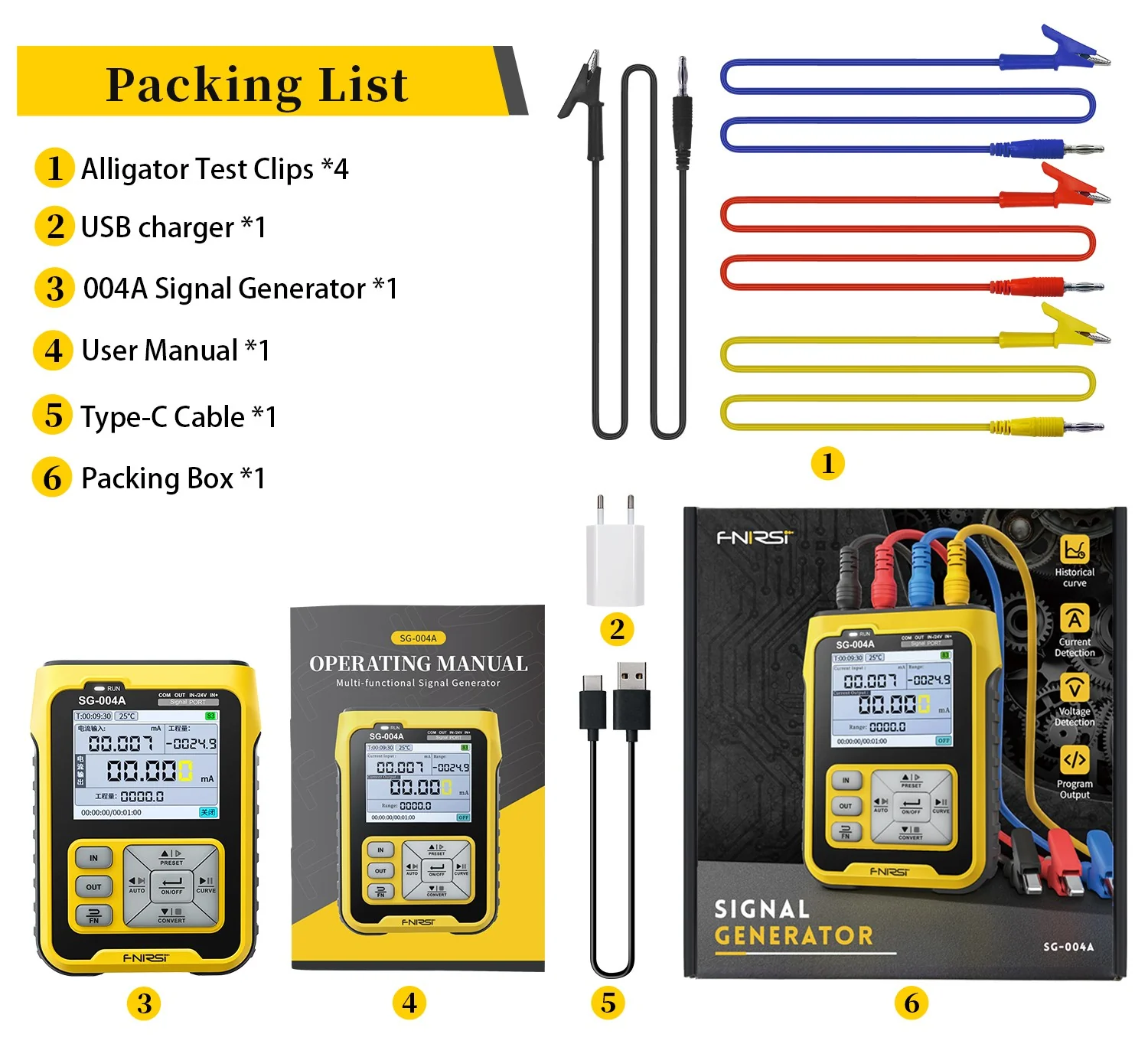

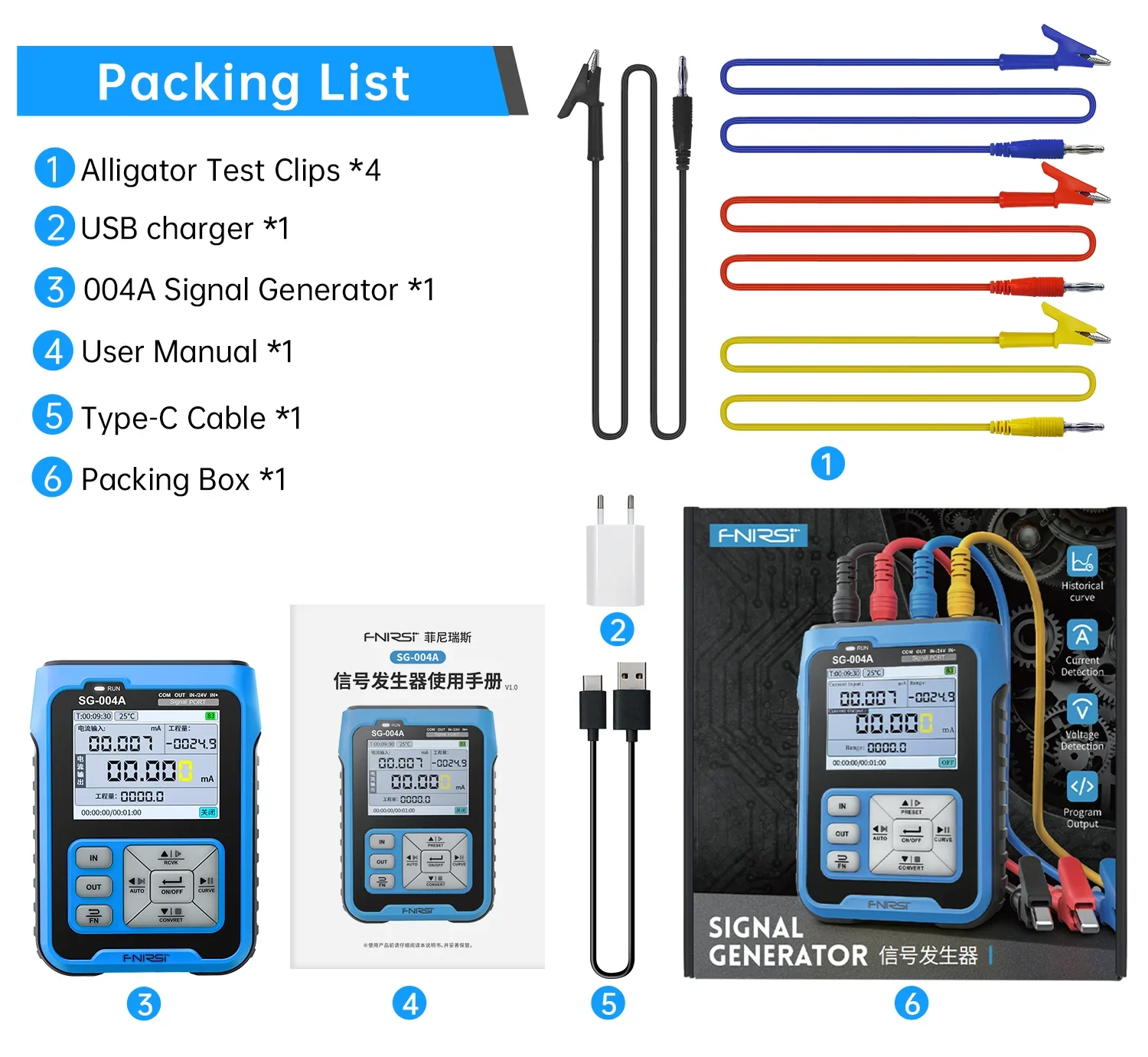

Bộ sản phẩm bao gồm:
