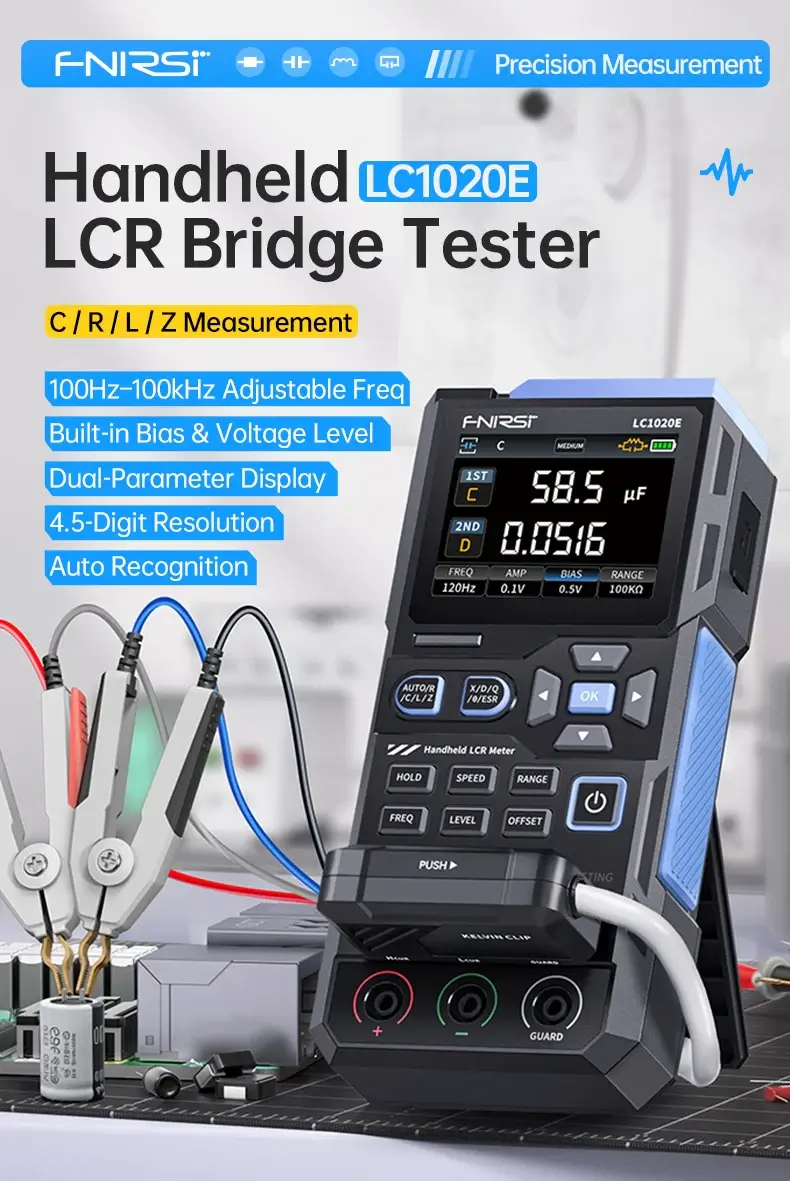

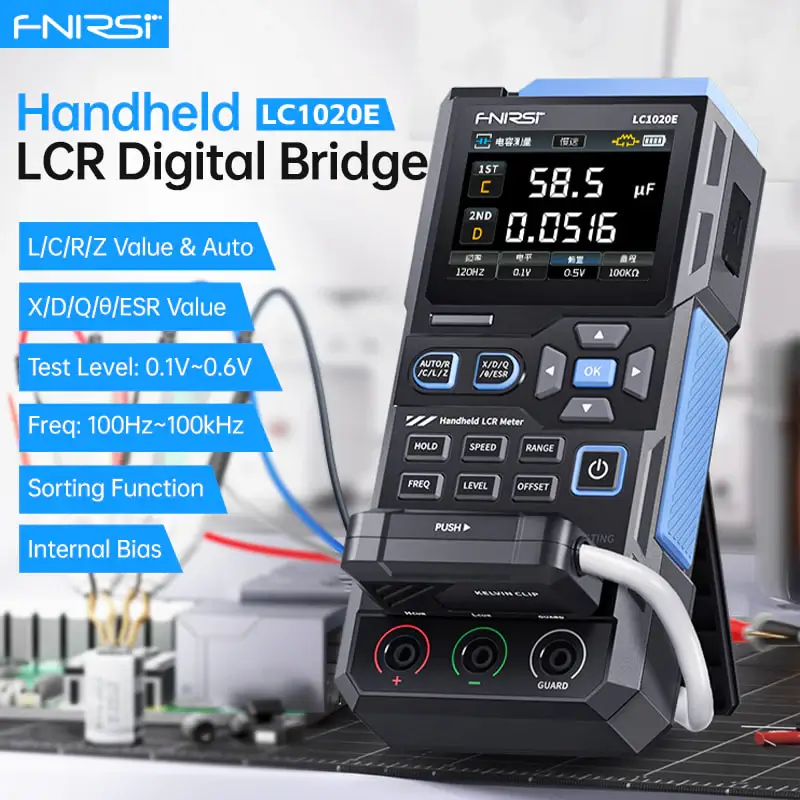

Máy đo linh kiện FNIRSI® LC1020E High Precision Handheld Digital Bridge LCR ESR Tester

Lưu ý:

• Sản phẩm được bảo hành 3 tháng với các lỗi thuộc nhà sản xuất, Quý Khách nên đọc kỹ hướng dẫn sử dụng trước khi dùng, trường hợp máy bị hư hỏng, chập cháy do sử dụng không đúng theo hướng dẫn của nhà sản xuất hoặc kết nối sai cổng quy định trên máy sẽ bị từ chối bảo hành.
• Quý Khách nên cấp nguồn hoặc sạc máy bằng Nguồn và dây USB chất lượng tốt đúng điện áp, đủ công suất theo hướng dẫn sử dụng để đảm bảo máy hoạt động tốt. Các máy sử dụng pin nên sạc đầy pin tối thiểu 1 tháng 1 lần để tránh chai pin.


Mọi thắc mắc kỹ thuật, liên hệ tư vấn xin gửi về Zalo: Hshopvn - Điện tử và Robot.

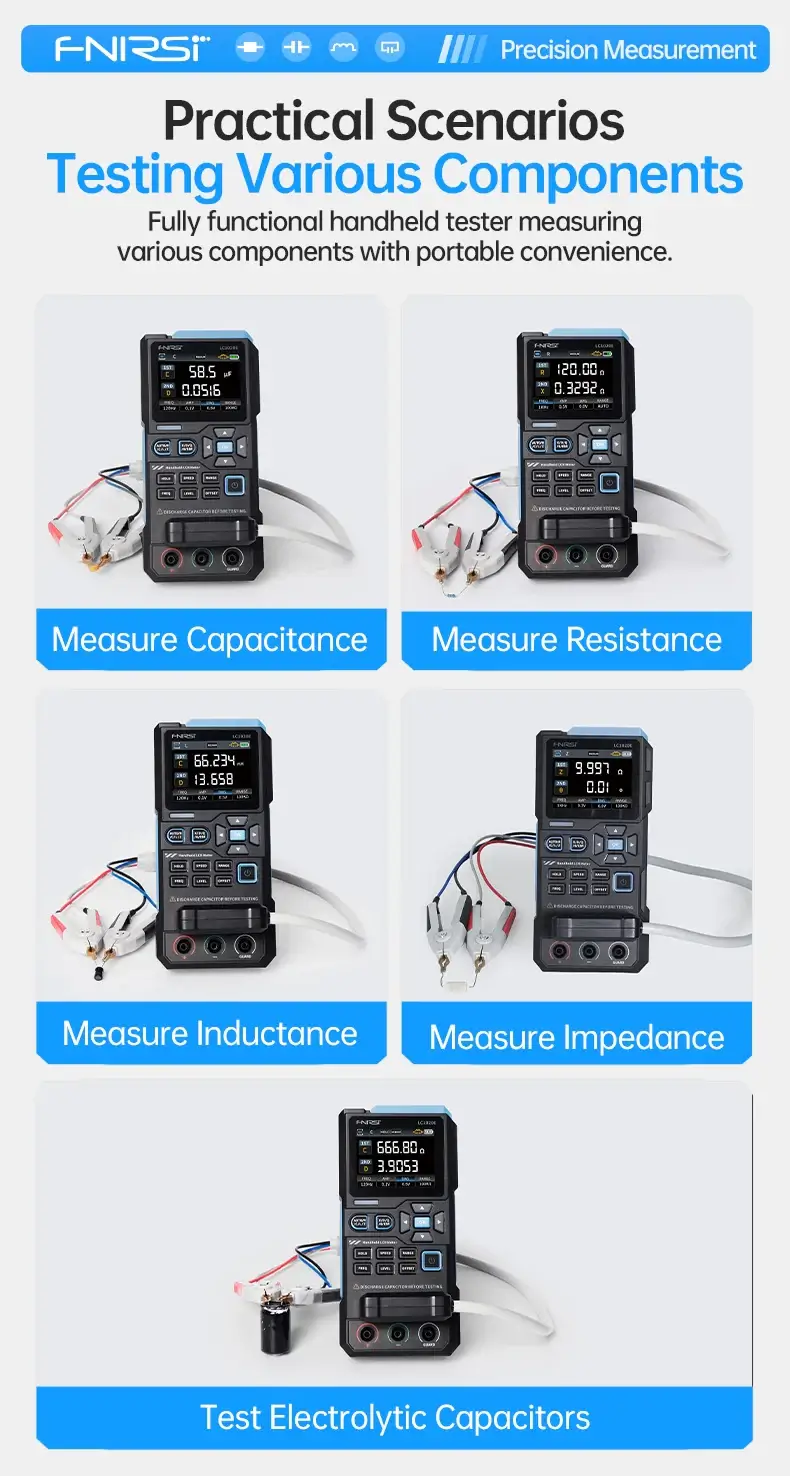

Máy đo linh kiện FNIRSI® LC1020E High Precision Handheld Digital Bridge LCR ESR Tester là thiết bị đo linh kiện điện tử đa năng, nhỏ gọn và thông minh, phù hợp cho kỹ sư, kỹ thuật viên và người đam mê điện tử. Máy hỗ trợ đo điện trở (R), điện dung (C), điện cảm (L) cùng các tham số nâng cao như ESR, Q, D, θ… giúp phân tích linh kiện một cách toàn diện.

Với độ chính xác cao, nhiều mức tần số kiểm tra và chức năng so sánh PASS/FAIL, Máy đo linh kiện FNIRSI® LC1020E High Precision Handheld Digital Bridge LCR ESR Tester đặc biệt hữu ích trong kiểm tra hàng loạt và kiểm soát chất lượng. Thiết kế pin sạc tiện lợi cho phép sử dụng linh hoạt tại phòng lab, dây chuyền sản xuất hoặc ngoài hiện trường.

Tính năng nổi bật

• Độ chính xác cao lên đến ±0.05%, độ phân giải 4.5 digits chuyên nghiệp

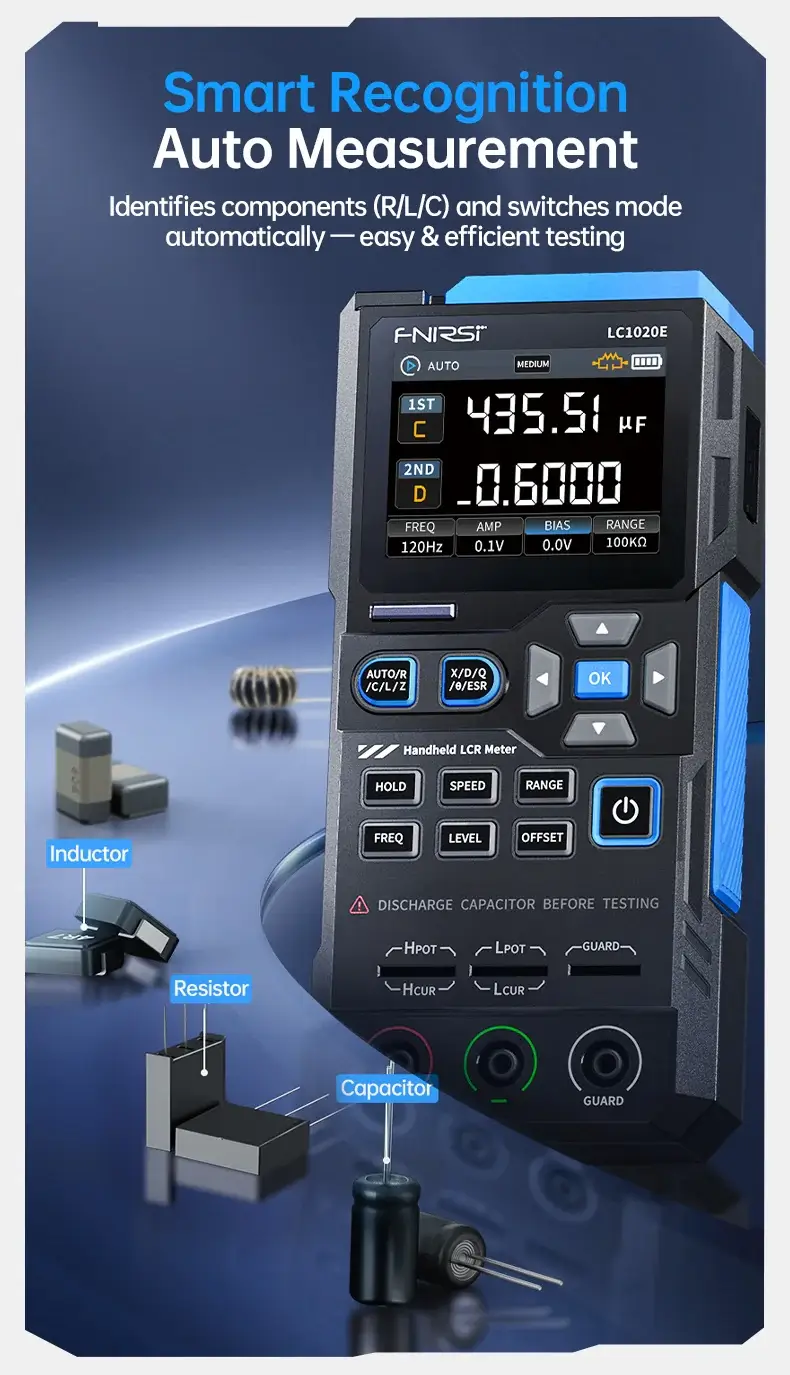

• Tự động nhận diện linh kiện R/L/C nhanh chóng

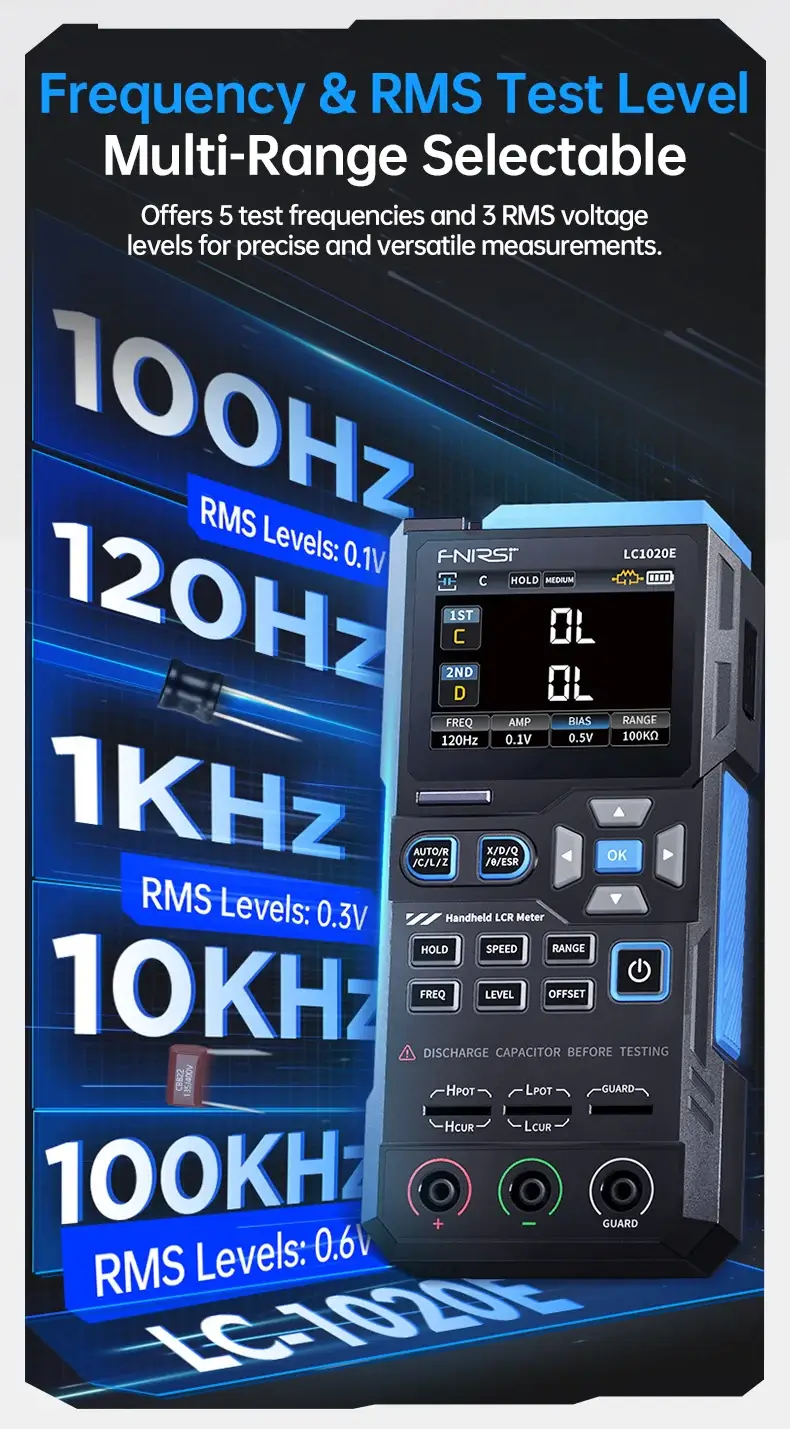

• 5 tần số đo: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz
• 3 mức điện áp test: 0.1V / 0.3V / 0.6V RMS

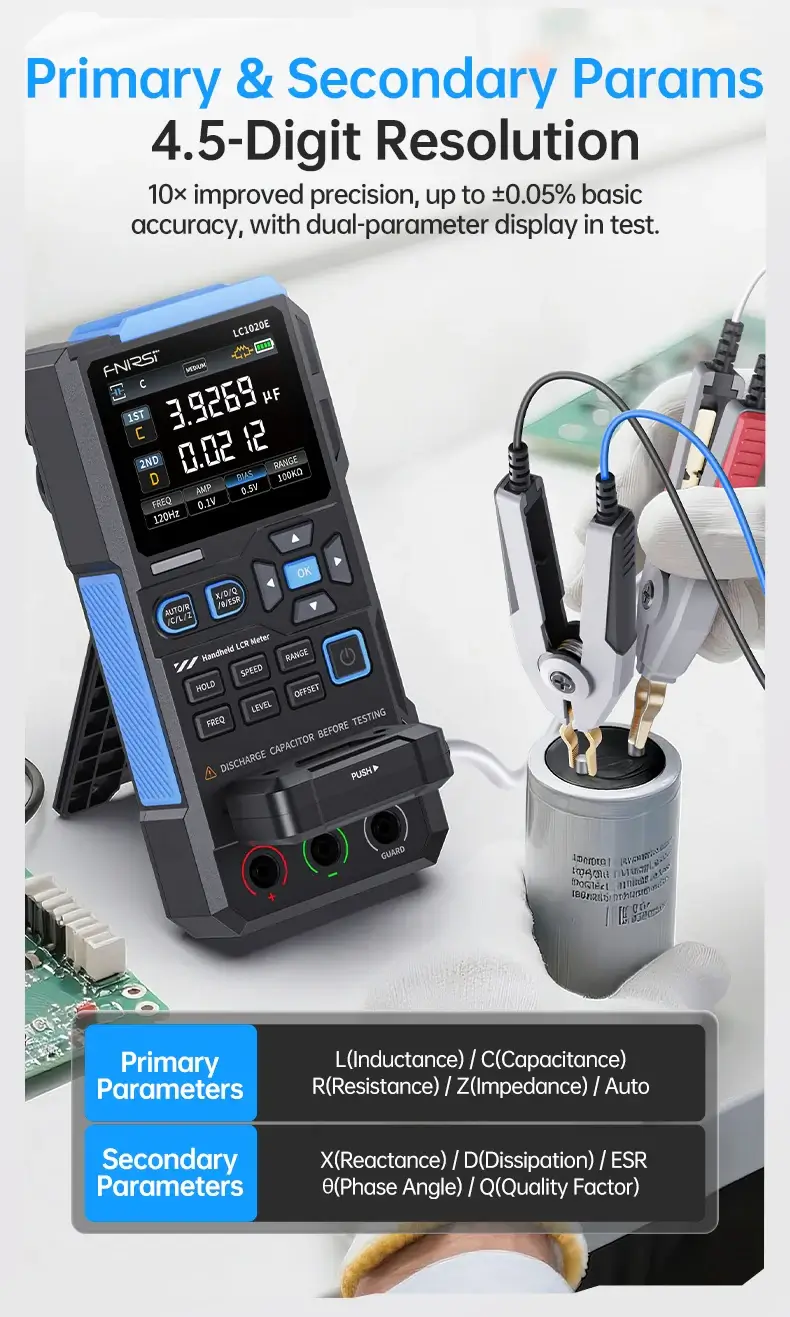

• Hiển thị đồng thời 2 tham số: L/C/R/Z và X/D/Q/θ/ESR

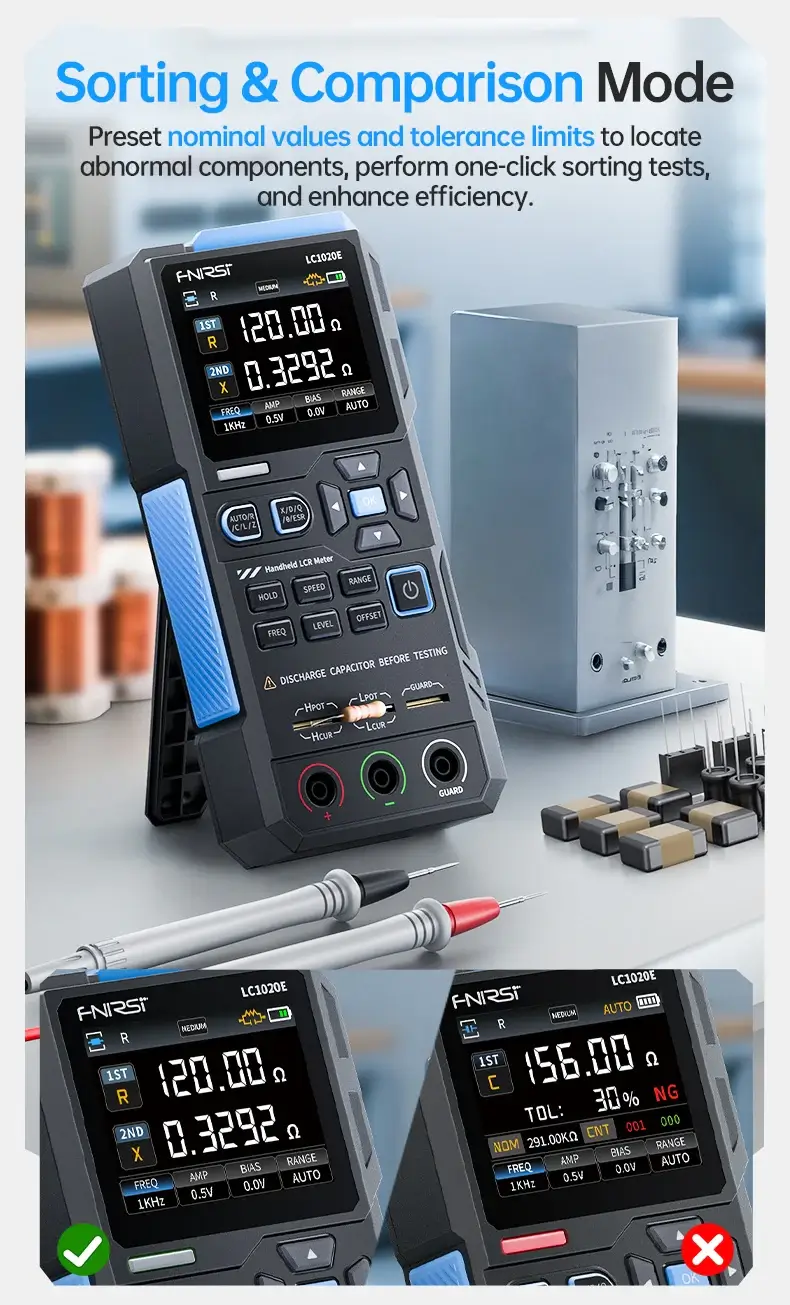

• Chế độ phân loại (Sorting) với cảnh báo âm thanh & hình ảnh
• Hỗ trợ đo chính xác với cổng 3 chân & 5 chân (Kelvin 4-wire)

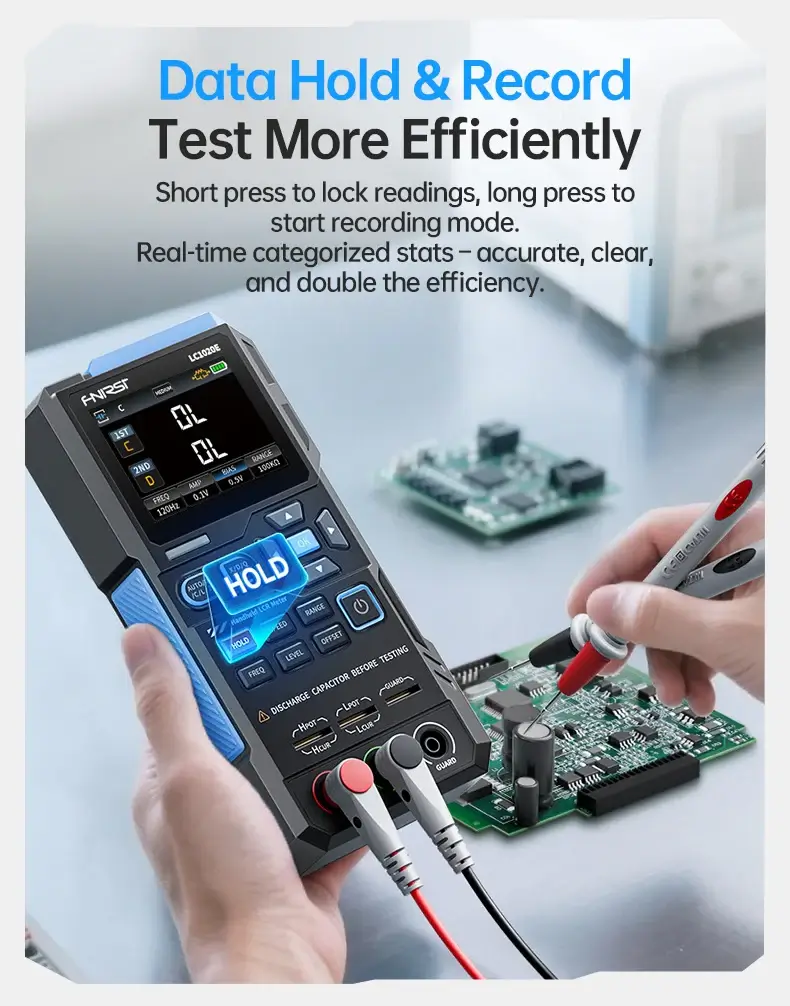

• Có chức năng giữ dữ liệu và ghi log

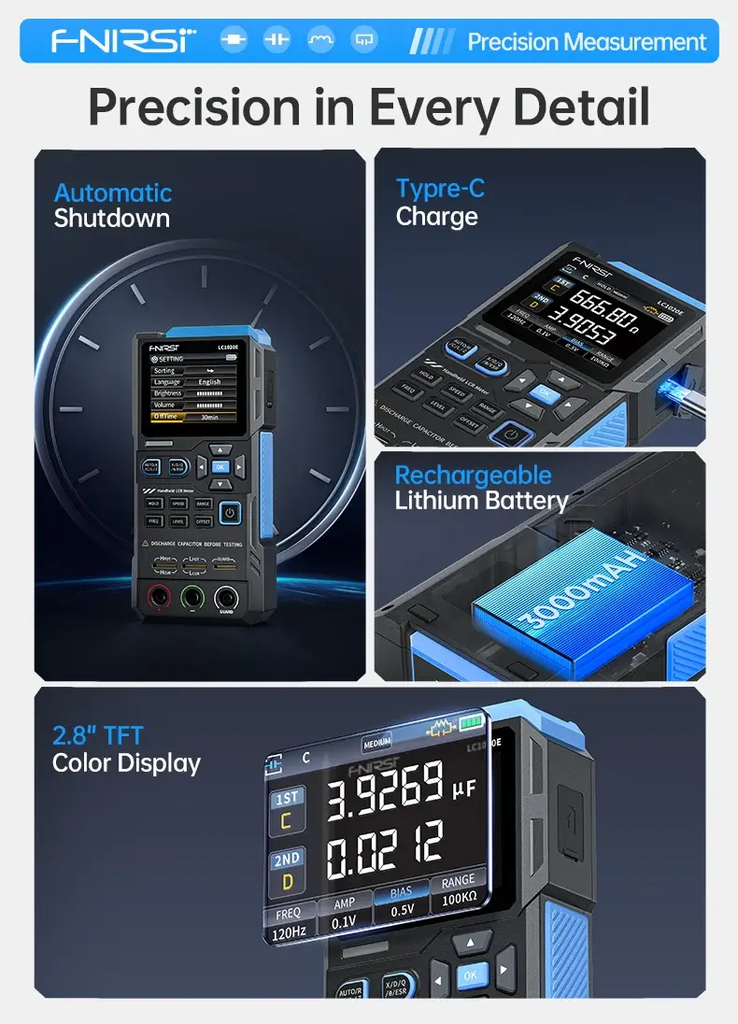

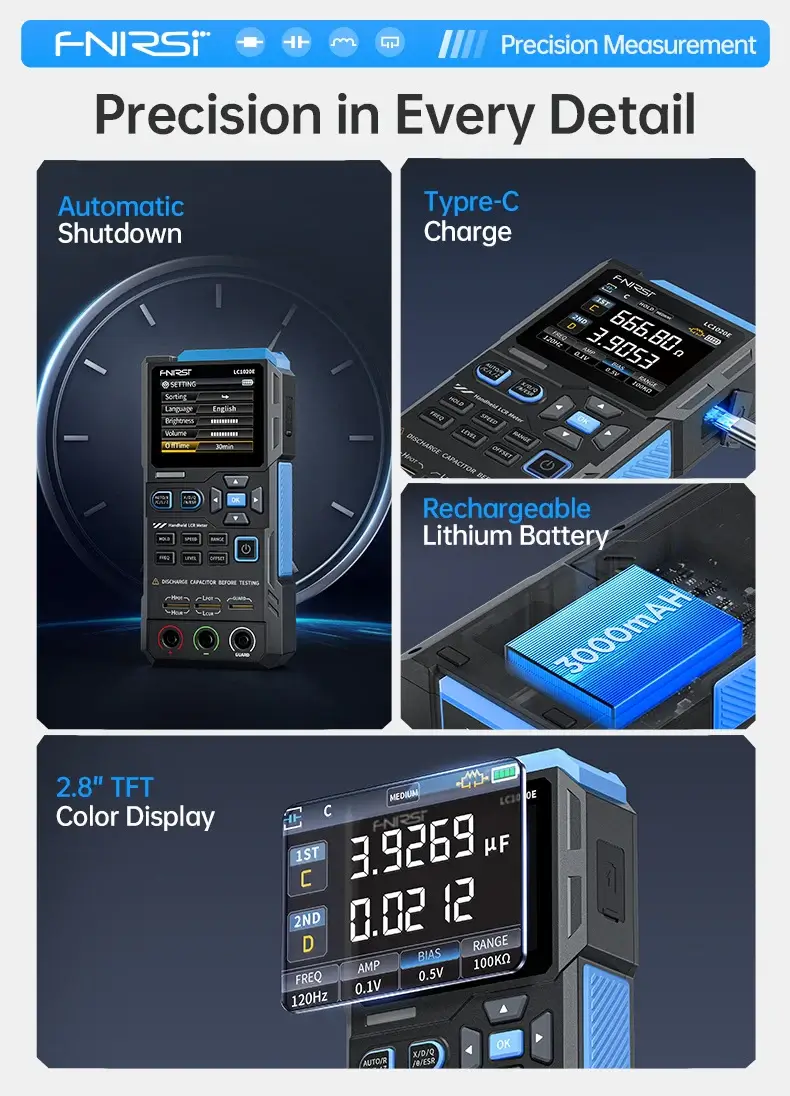

• Màn hình màu TFT 2.8 inch hiển thị rõ ràng
• Pin sạc 3000mAh, thiết kế nhỏ gọn, di động

THÔNG SỐ KỸ THUẬT

• Thương hiệu: FNIRSI
• Model: LC1020E
• Màn hình: TFT LCD 2.8 inch
• Độ phân giải hiển thị: 4.5 digits (chính & phụ)
• Tần số kiểm tra: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz
• Độ chính xác cơ bản: 0.3%
• Tham số đo chính: AUTO / R / C / L / Z
• Tham số phụ: X / D / Q / θ / ESR
• Dải đo điện cảm (L): 0 – 100H
• Dải đo điện dung (C): 0 – 100mF
• Dải đo điện trở (R): 0 – 10MΩ
• Điện áp test: 0.1V / 0.3V / 0.6V RMS

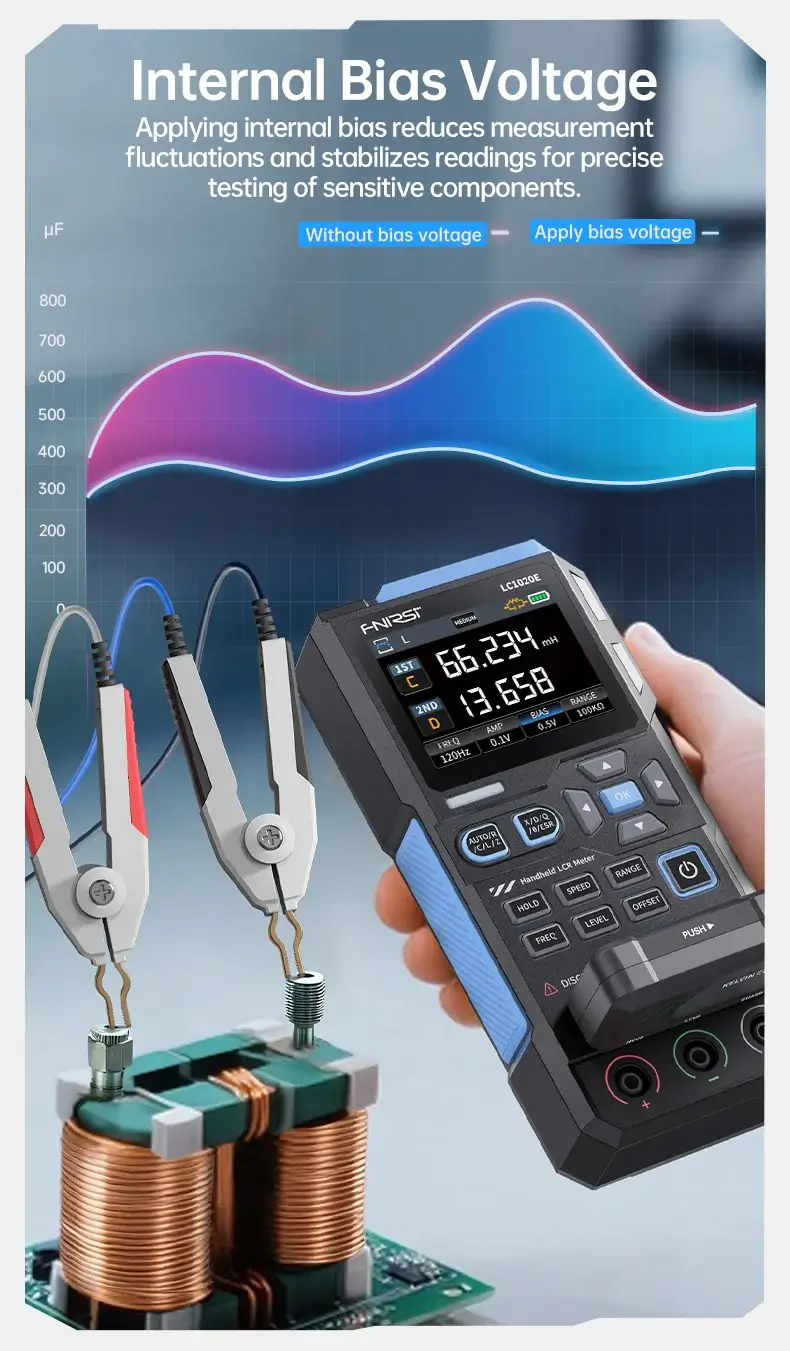

• Bias nội: 0.0V / 0.5V

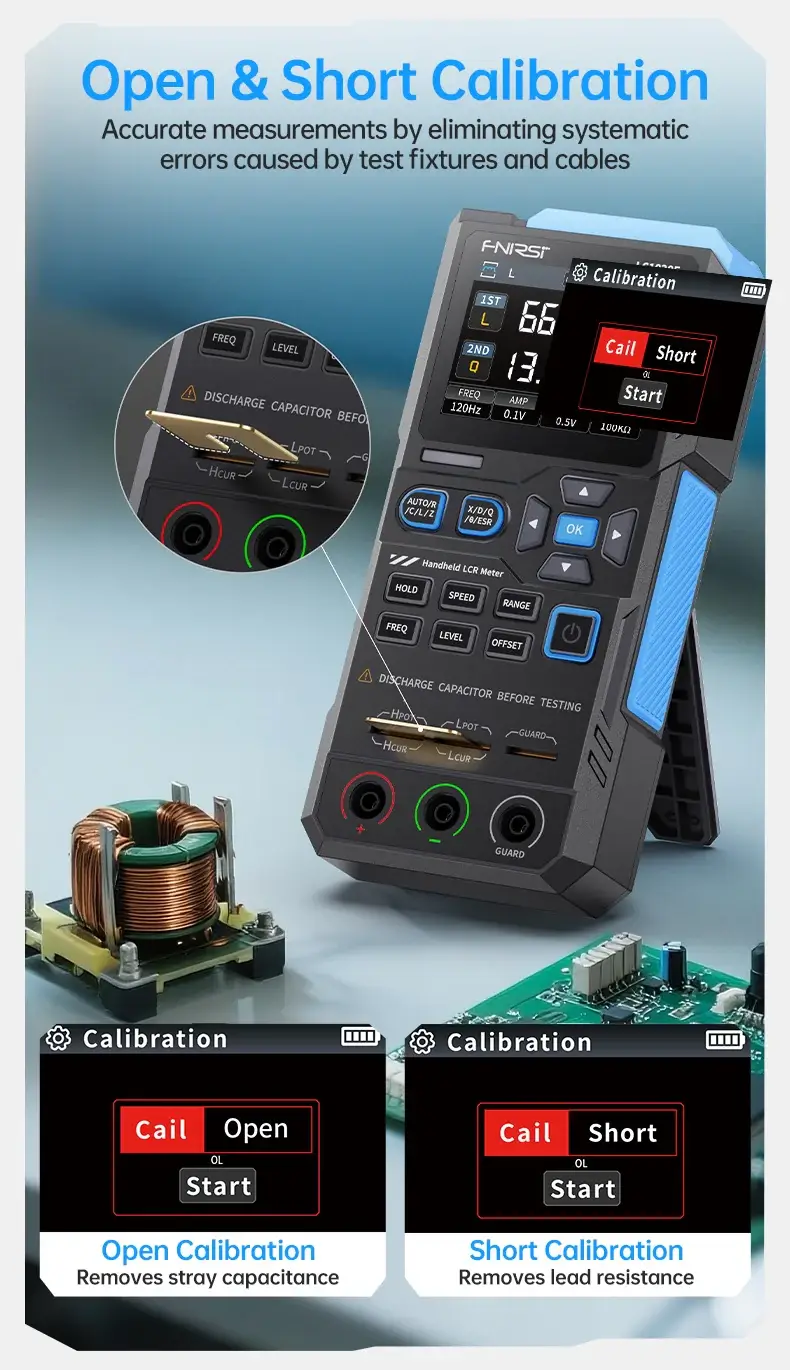

• Hiệu chuẩn: Open / Short
• Cổng đo: 3-terminal, 5-terminal (Kelvin 4-wire)
• Trở kháng đầu ra: 100Ω
• Giao tiếp: USB Type-C (cổng COM ảo)
• Pin: 3.7V 3000mAh
• Chức năng khác: chỉnh độ sáng, âm thanh, tự tắt nguồn, cài đặt hệ thống

Độ chính xác đo (tham khảo)

Điện dung (C)

• 1mF – 100mF: ±5% (100Hz), ±3% (1kHz)
• 1µF – 1mF: ±1% (100Hz), ±0.5% (1kHz)
• 1nF – 1µF: ±0.3% (1kHz), ±0.4% (10kHz)
• 1pF – 1nF: ±2% (1kHz), ±1.5% (10kHz)

Điện cảm (L)

• 1H – 100H: ±2%
• 1mH – 1H: ±0.3% ~ ±0.4%
• 10µH – 1mH: ±0.5%
• 1µH – 10µH: ±2% ~ ±4%

Điện trở (R)

• 1MΩ – 10MΩ: ±3%
• 1KΩ – 1MΩ: ±0.2% ~ ±0.6%
• 1Ω – 1KΩ: ±0.3%
• 10mΩ – 1Ω: ±2% ~ ±5%

Lưu ý khi sử dụng

• Nhiệt độ môi trường nên duy trì khoảng 20°C ± 2°C, độ ẩm ≤ 80% RH
• Nên làm nóng máy ít nhất 30 phút trước khi đo
• Thực hiện hiệu chuẩn Open/Short trước khi đo để đạt độ chính xác cao
• Đo trực tiếp tại cổng test phía trước thiết bị
