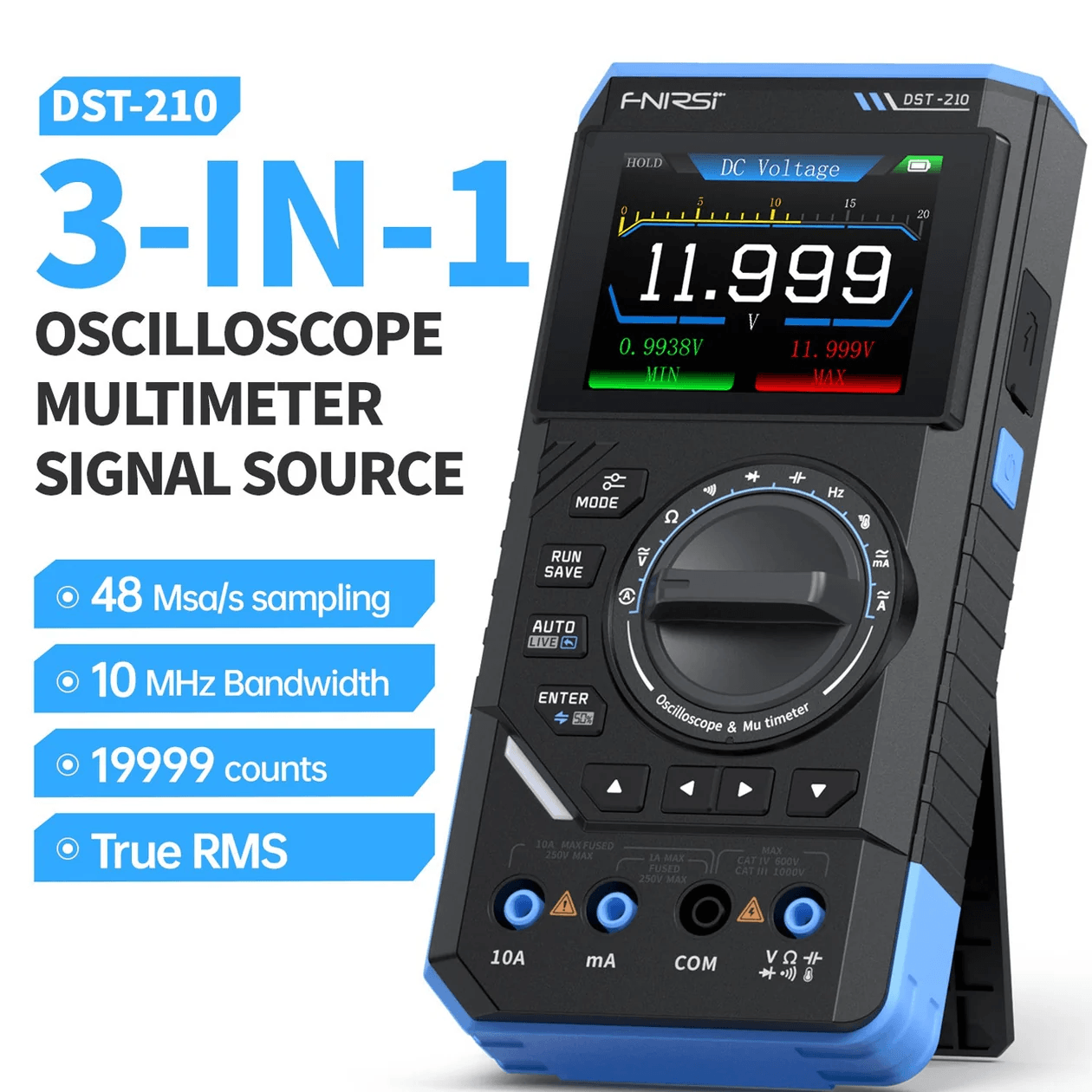

Máy đo hiện sóng FNIRSI® DST-210 Handheld 3-IN-1 Multimeter Oscilloscope Signal Generator

Lưu ý:

• Sản phẩm được bảo hành 3 tháng với các lỗi thuộc nhà sản xuất, Quý Khách nên đọc kỹ hướng dẫn sử dụng trước khi dùng, trường hợp máy bị hư hỏng, chập cháy do sử dụng không đúng theo hướng dẫn của nhà sản xuất hoặc kết nối sai cổng quy định trên máy sẽ bị từ chối bảo hành.
• Quý Khách nên cấp nguồn hoặc sạc máy bằng Nguồn và dây USB chất lượng tốt đúng điện áp, đủ công suất theo hướng dẫn sử dụng để đảm bảo máy hoạt động tốt. Các máy sử dụng pin nên sạc đầy pin tối thiểu 1 tháng 1 lần để tránh chai pin.


Mọi thắc mắc kỹ thuật, liên hệ tư vấn xin gửi về Zalo: Hshopvn - Điện tử và Robot.

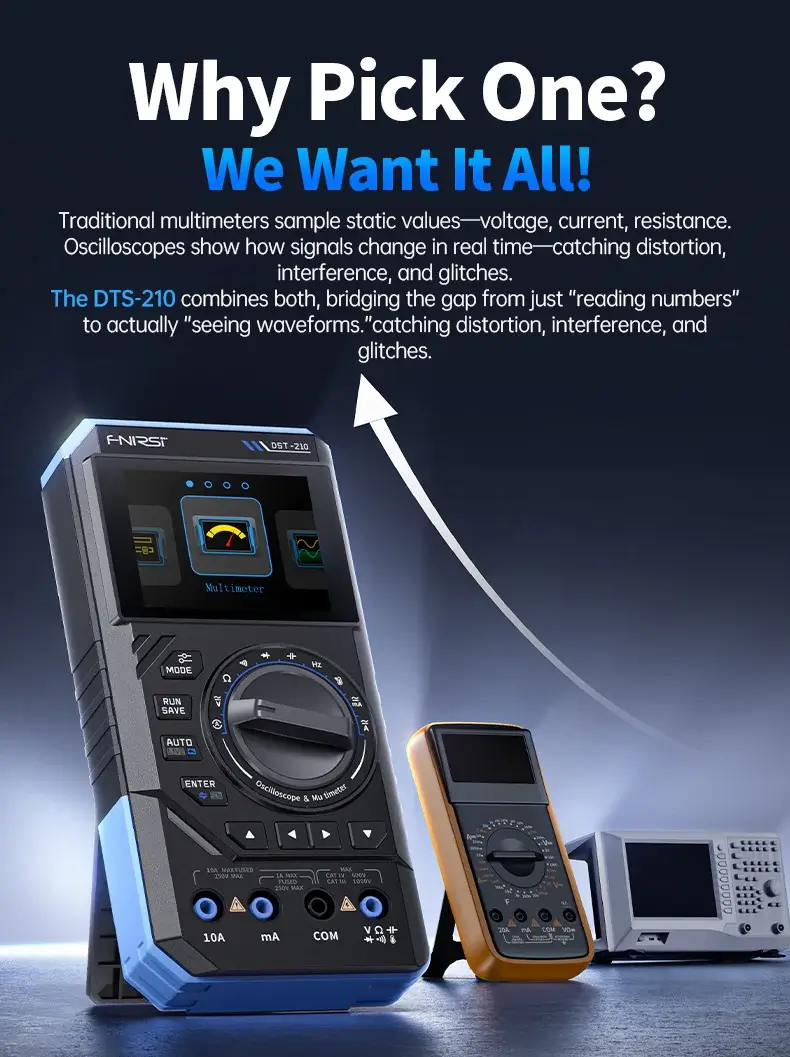

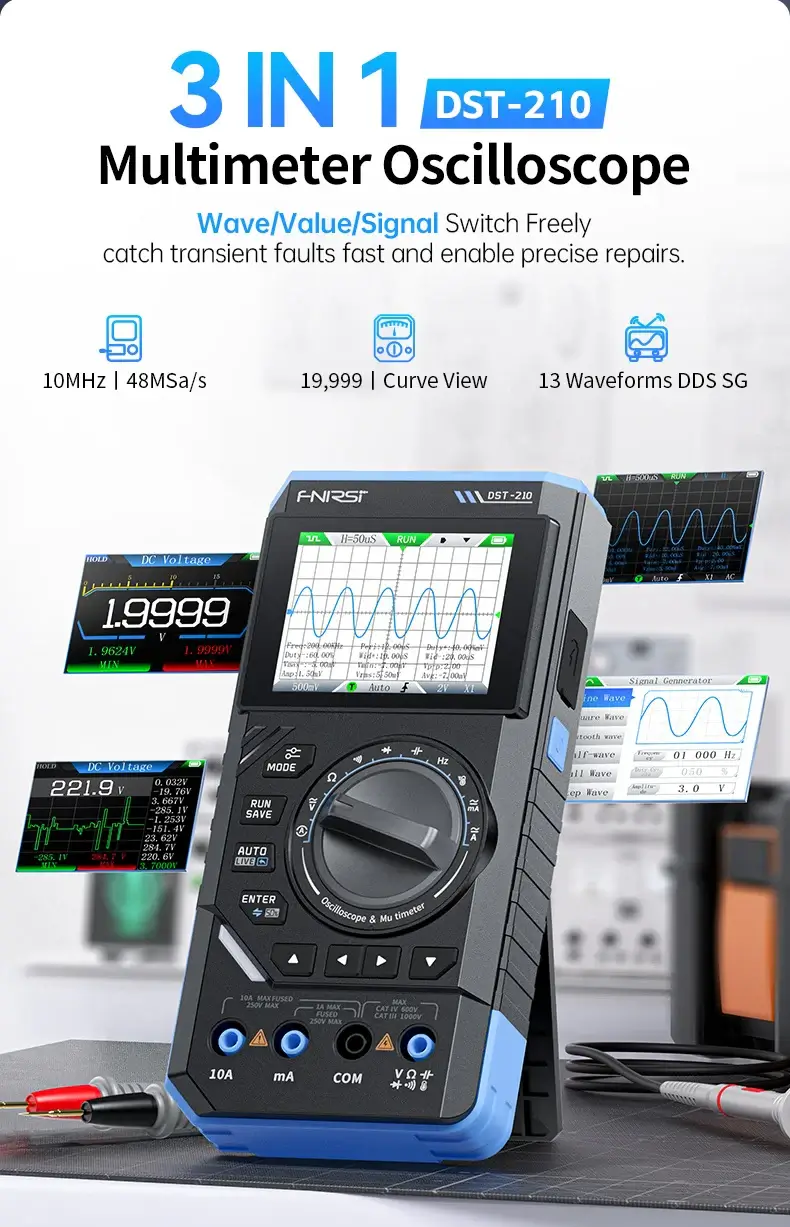

Máy đo hiện sóng FNIRSI® DST-210 Handheld 3-IN-1 Multimeter Oscilloscope Signal Generator là thiết bị đo kiểm đa năng “all-in-one” được phát triển dành cho sửa chữa điện tử, nghiên cứu R&D, giảng dạy và DIY. Sản phẩm tích hợp đồng hồ vạn năng True RMS, máy hiện sóng (oscilloscope) và máy phát tín hiệu trong cùng một thiết bị nhỏ gọn, giúp người dùng tiết kiệm chi phí và không cần sử dụng nhiều thiết bị riêng lẻ.

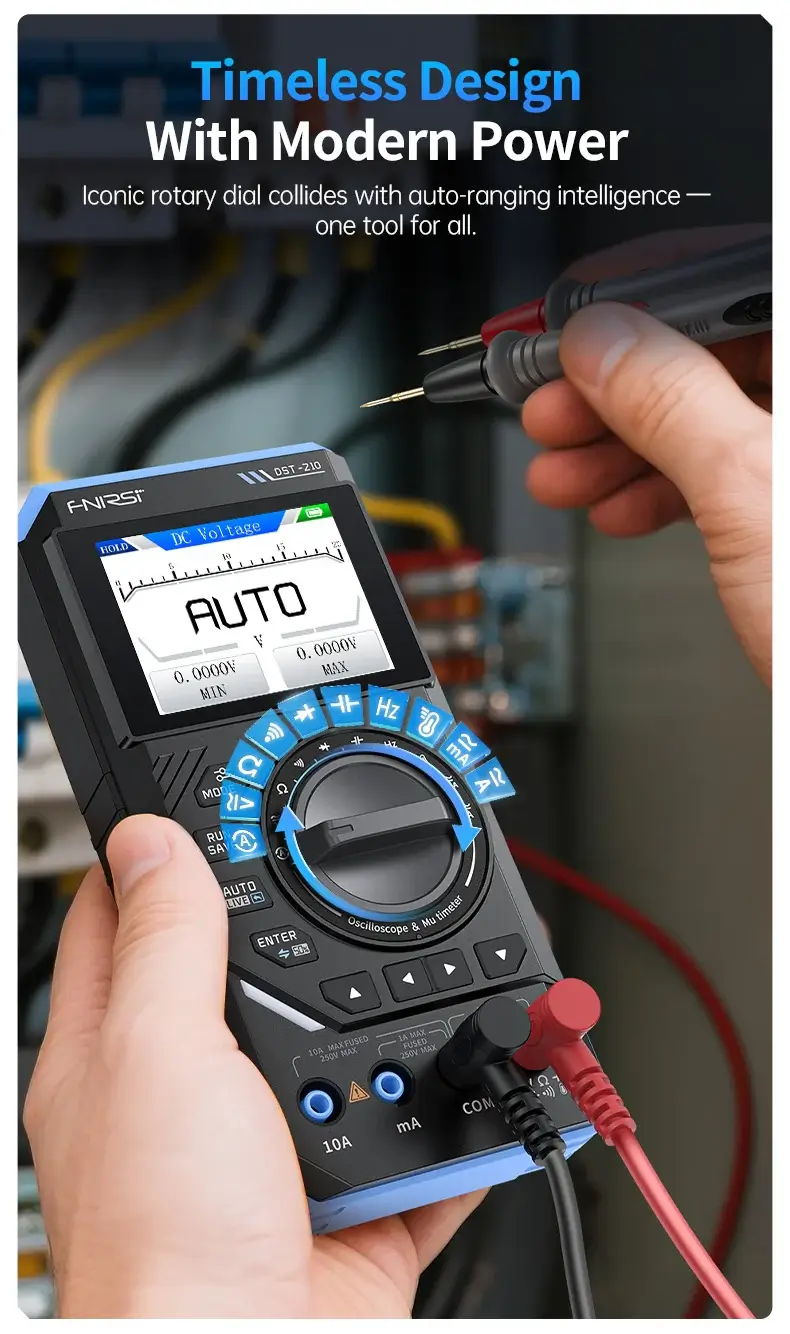

Máy đo hiện sóng FNIRSI® DST-210 Handheld 3-IN-1 Multimeter Oscilloscope Signal Generator sở hữu màn hình màu TFT 2.8 inch hiển thị sắc nét, hỗ trợ 2 giao diện và điều chỉnh độ sáng linh hoạt, giúp quan sát rõ ràng trong mọi điều kiện ánh sáng. Thiết kế núm xoay tiện lợi giúp chuyển nhanh các chế độ đo, nâng cao hiệu quả làm việc.

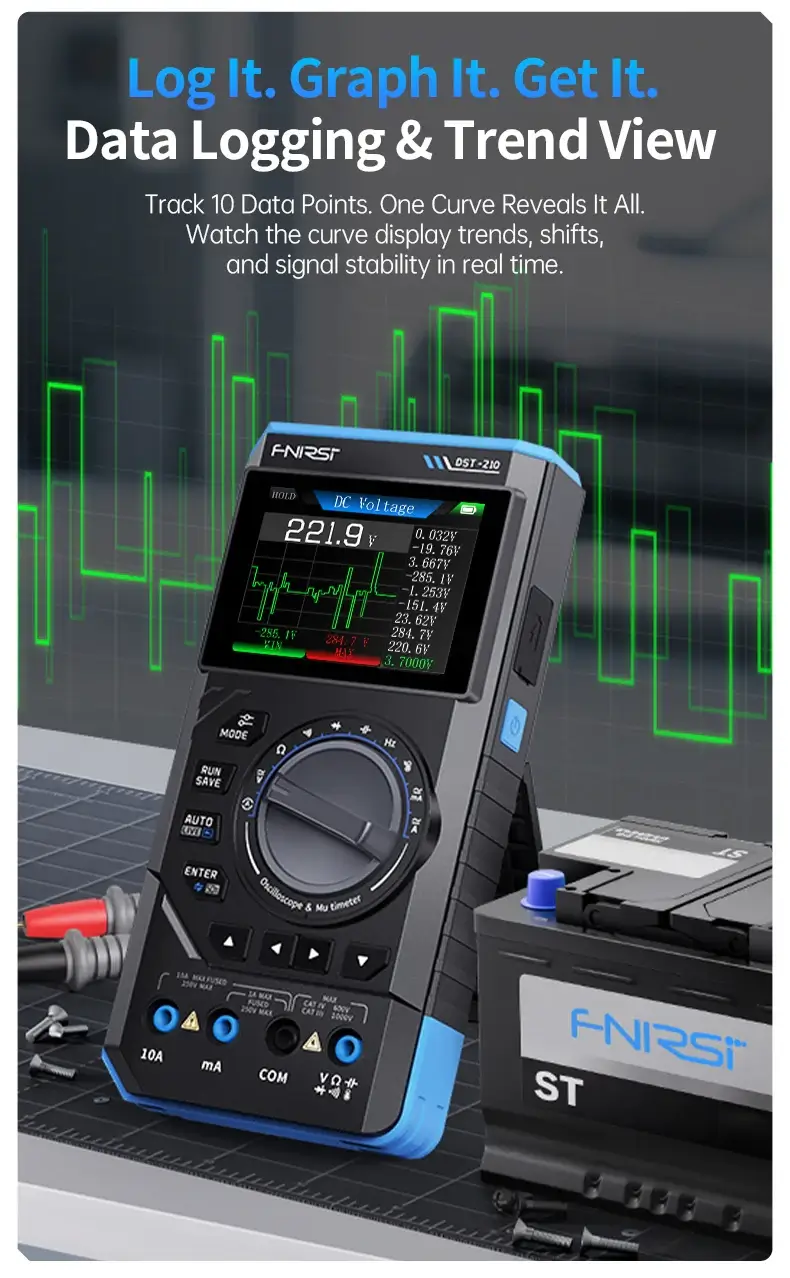

Máy đo hiện sóng FNIRSI® DST-210 Handheld 3-IN-1 Multimeter Oscilloscope Signal Generator nổi bật với khả năng đo chính xác cao (4.5 digit True RMS), tích hợp ghi dữ liệu, lưu dạng sóng và phân tích tín hiệu. Đặc biệt, phiên bản DST-210 có hiệu năng mạnh mẽ với băng thông 10MHz và tốc độ lấy mẫu 48MSa/s, phù hợp cho các ứng dụng phân tích tín hiệu chuyên sâu. Thiết bị còn được trang bị pin sạc 3000mAh, hỗ trợ làm việc di động lên đến 15 giờ, cùng các tính năng an toàn như bảo vệ quá tải và cảnh báo pin yếu.

Ưu điểm nổi bật

• Tích hợp 3 thiết bị: Oscilloscope + Multimeter + Signal Generator
• Màn hình màu rõ nét, dễ sử dụng

• Pin sạc dung lượng lớn, dùng di động tiện lợi
• Phù hợp: kỹ sư, kỹ thuật viên, sinh viên, maker, DIY

Thông số kỹ thuật

1. Thông số cơ bản

• Model: DST-210
• Màn hình: TFT màu 2.8 inch
• Đèn nền: Điều chỉnh độ sáng
• Nguồn cấp: Type-C (5V/1A)

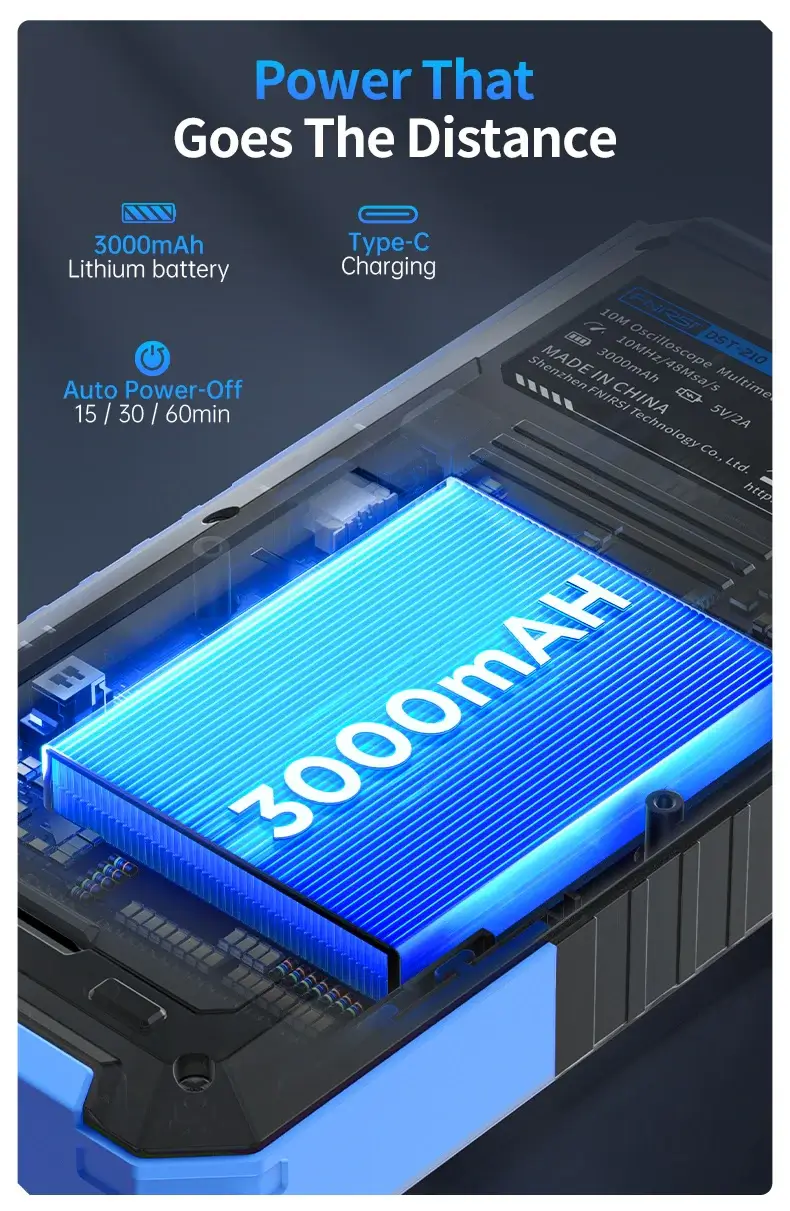

• Pin: 3000mAh

• Kích thước: ~177.43 × 87.47 × 34.5 mm
• Khối lượng: ~300g

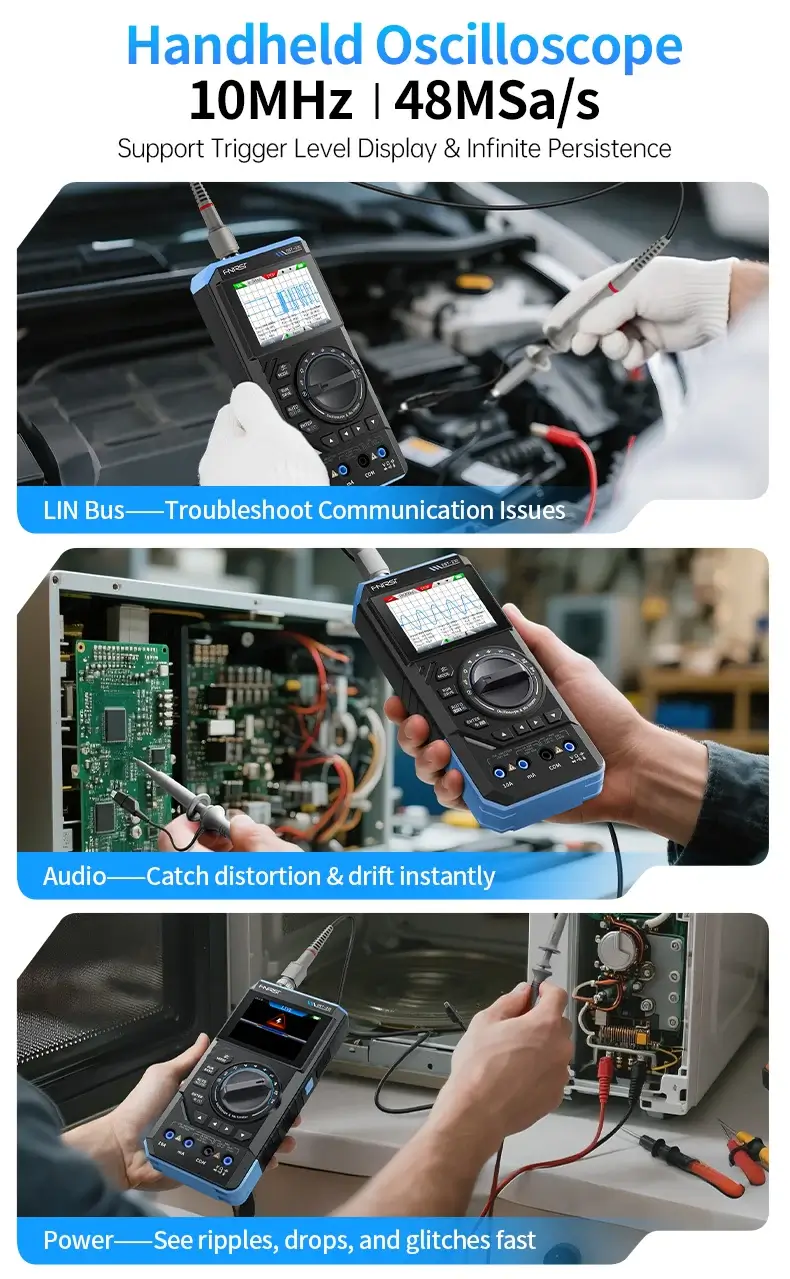

2. Thông số Oscilloscope

• Tốc độ lấy mẫu: 48MSa/s

• Băng thông: 10MHz

• Trở kháng đầu vào: 1MΩ
• Chế độ ghép: AC / DC
• Dải điện áp đo:
  • Probe 1:1: 80Vpp (±40V)
  • Probe 10:1: 800Vpp (±400V)
• Độ nhạy dọc: 10mV/div ~ 10V/div (x1)
• Thang thời gian:
  • DST-210: 50ns ~ 20s

• Chế độ kích hoạt: Auto / Normal / Single
• Kiểu kích hoạt: Sườn lên / sườn xuống

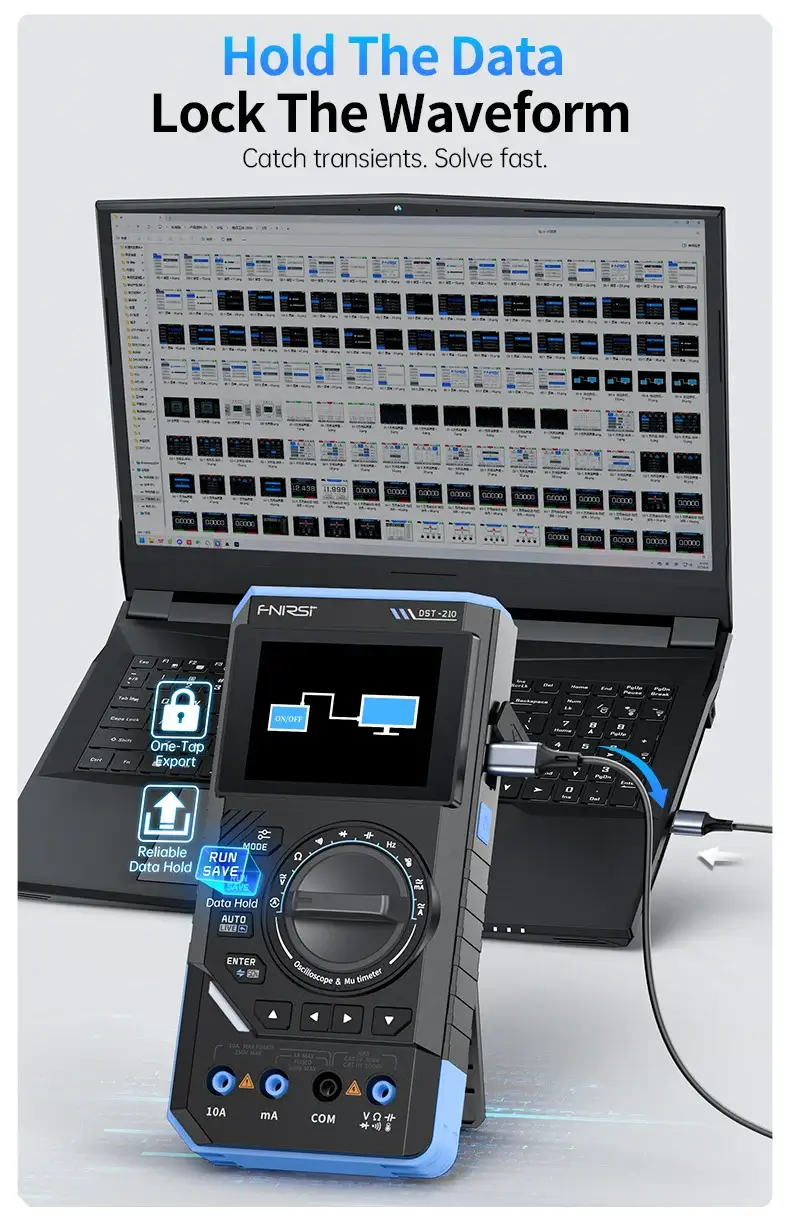

• Hỗ trợ giữ dạng sóng (HOLD)
• Đo tự động: Max, Min, Avg, RMS, Vpp, tần số, chu kỳ, duty

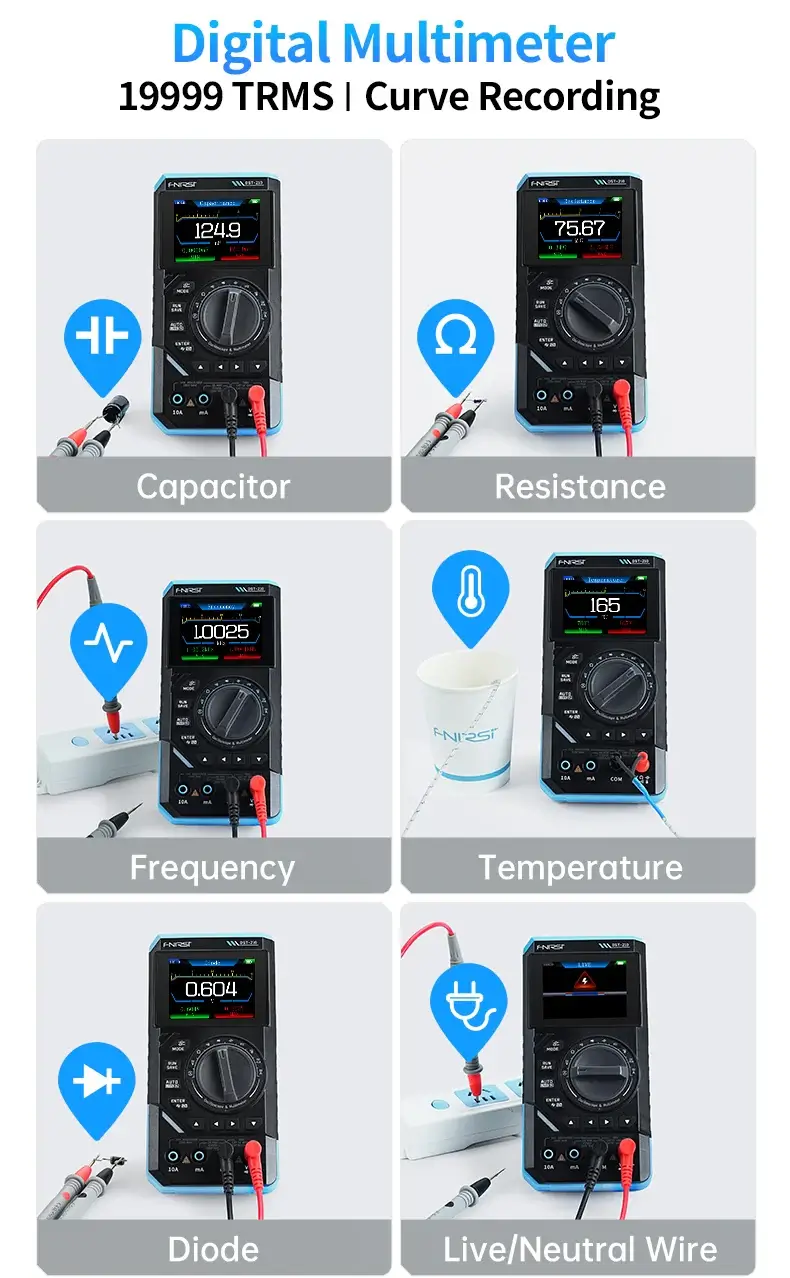

3. Thông số đồng hồ vạn năng

• Điện áp DC:
  • 1.9999V / 19.999V / 199.99V / 1000V
• Điện áp AC:
  • 1.9999V / 19.999V / 199.99V / 750V
• Dòng DC:
  • 19.999mA / 199.99mA / 1.9999A / 9.999A
• Dòng AC:
  • 19.999mA / 199.99mA / 1.9999A / 9.999A
• Điện trở:
  • 199.99Ω → 19.999MΩ
• Điện dung:
  • 9.999nF → 99.99mF
• Tần số:
  • 9.999Hz → 9.999MHz
• Nhiệt độ:
  • -55 ~ 1300°C
• Kiểm tra diode / thông mạch: Có
• Đo dây nóng (LIVE): Có

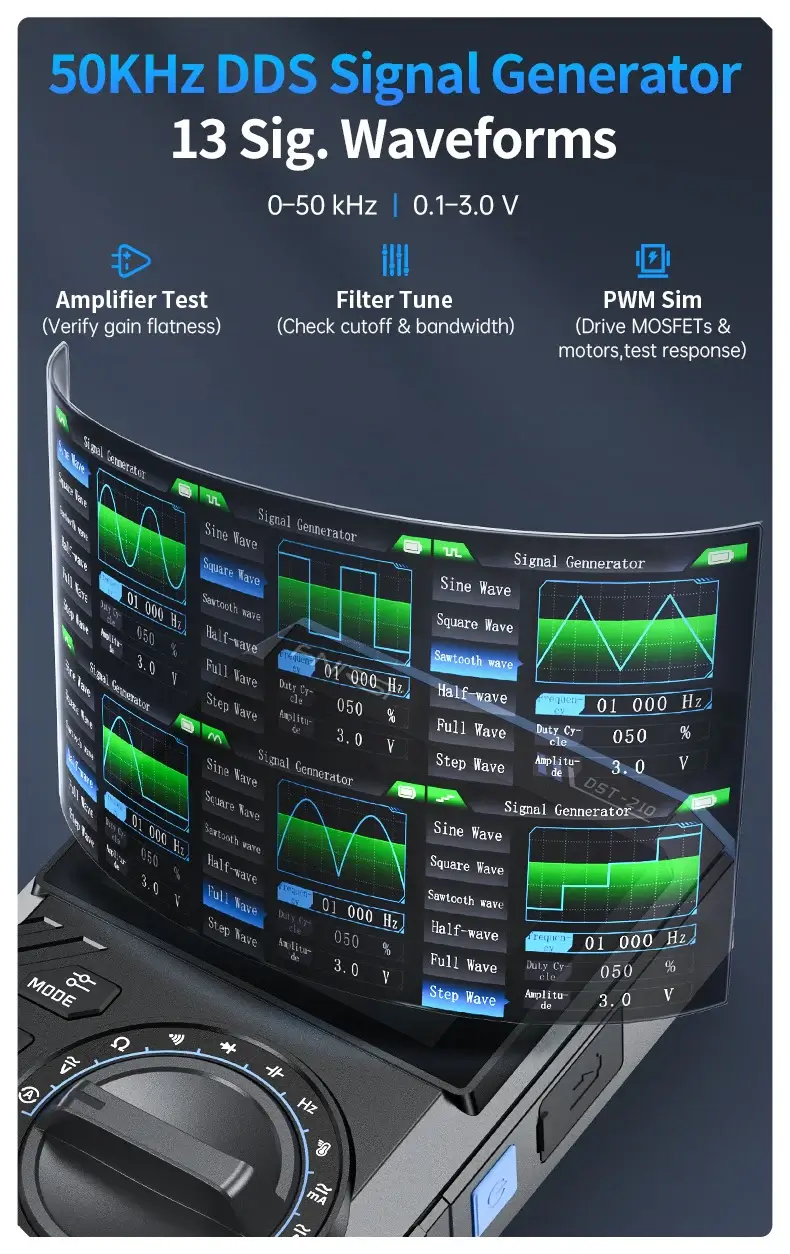

4. Thông số máy phát tín hiệu

• Dạng sóng: 13 loại
• Tần số: 0 ~ 50KHz

• Duty cycle: 0 – 100% (sóng vuông, răng cưa)
• Biên độ: 0.1V – 3.0V
