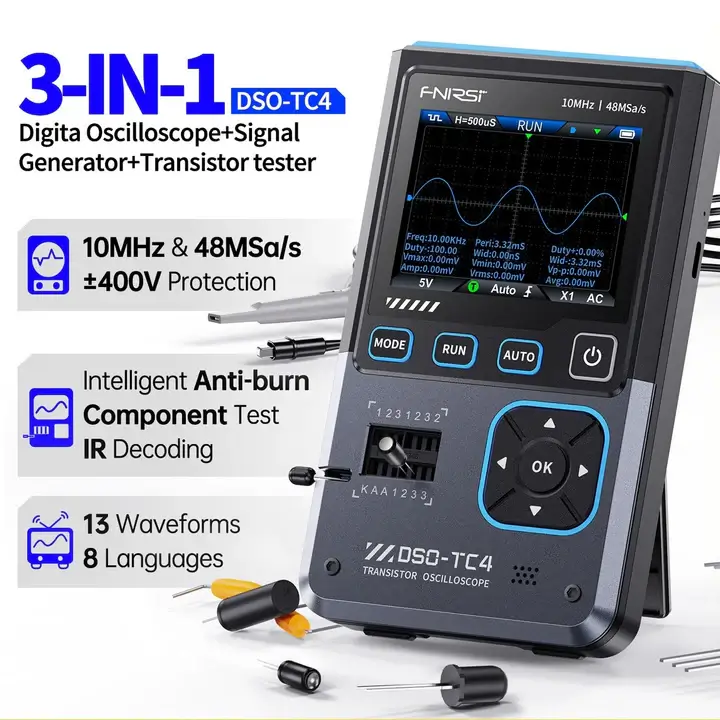

Máy đo hiện sóng FNIRSI® DSO-TC4 3-IN-1 Digital Oscilloscope + Transistor Tester + Signal Generator

Lưu ý:

• Sản phẩm được bảo hành 3 tháng với các lỗi thuộc nhà sản xuất, Quý Khách nên đọc kỹ hướng dẫn sử dụng trước khi dùng, trường hợp máy bị hư hỏng, chập cháy do sử dụng không đúng theo hướng dẫn của nhà sản xuất hoặc kết nối sai cổng quy định trên máy sẽ bị từ chối bảo hành.
• Quý Khách nên cấp nguồn hoặc sạc máy bằng Nguồn và dây USB chất lượng tốt đúng điện áp, đủ công suất theo hướng dẫn sử dụng để đảm bảo máy hoạt động tốt. Các máy sử dụng pin nên sạc đầy pin tối thiểu 1 tháng 1 lần để tránh chai pin.


Mọi thắc mắc kỹ thuật, liên hệ tư vấn xin gửi về Zalo: Hshopvn - Điện tử và Robot.

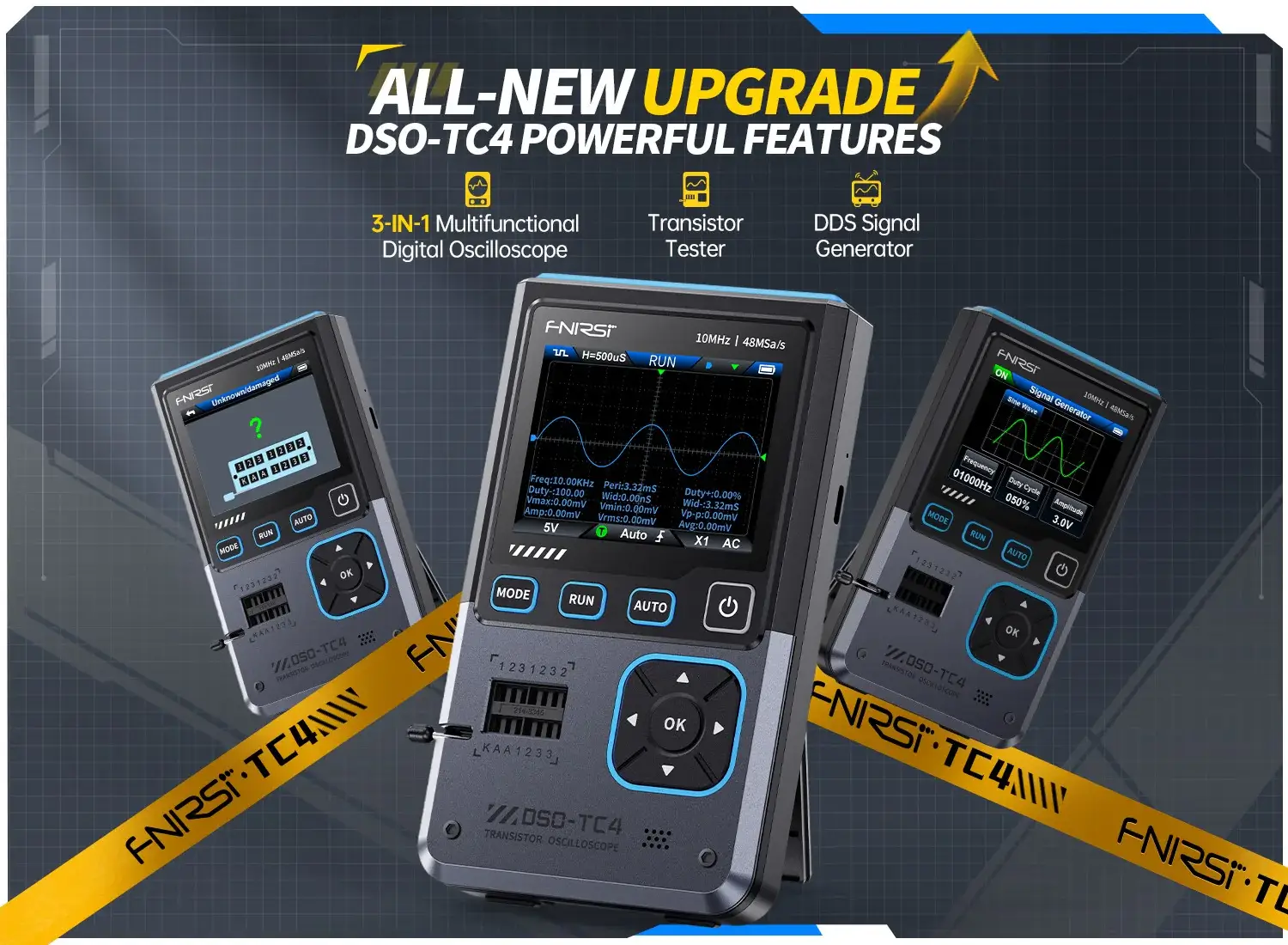

Máy đo hiện sóng FNIRSI® DSO-TC4 3-IN-1 Digital Oscilloscope + Transistor Tester + Signal Generator là thiết bị đo kiểm điện tử đa năng 3 trong 1 tích hợp máy hiện sóng (oscilloscope) + máy phát tín hiệu (signal generator) + máy test linh kiện (transistor tester), được thiết kế dành cho kỹ thuật viên sửa chữa, nghiên cứu R&D và người học điện tử.

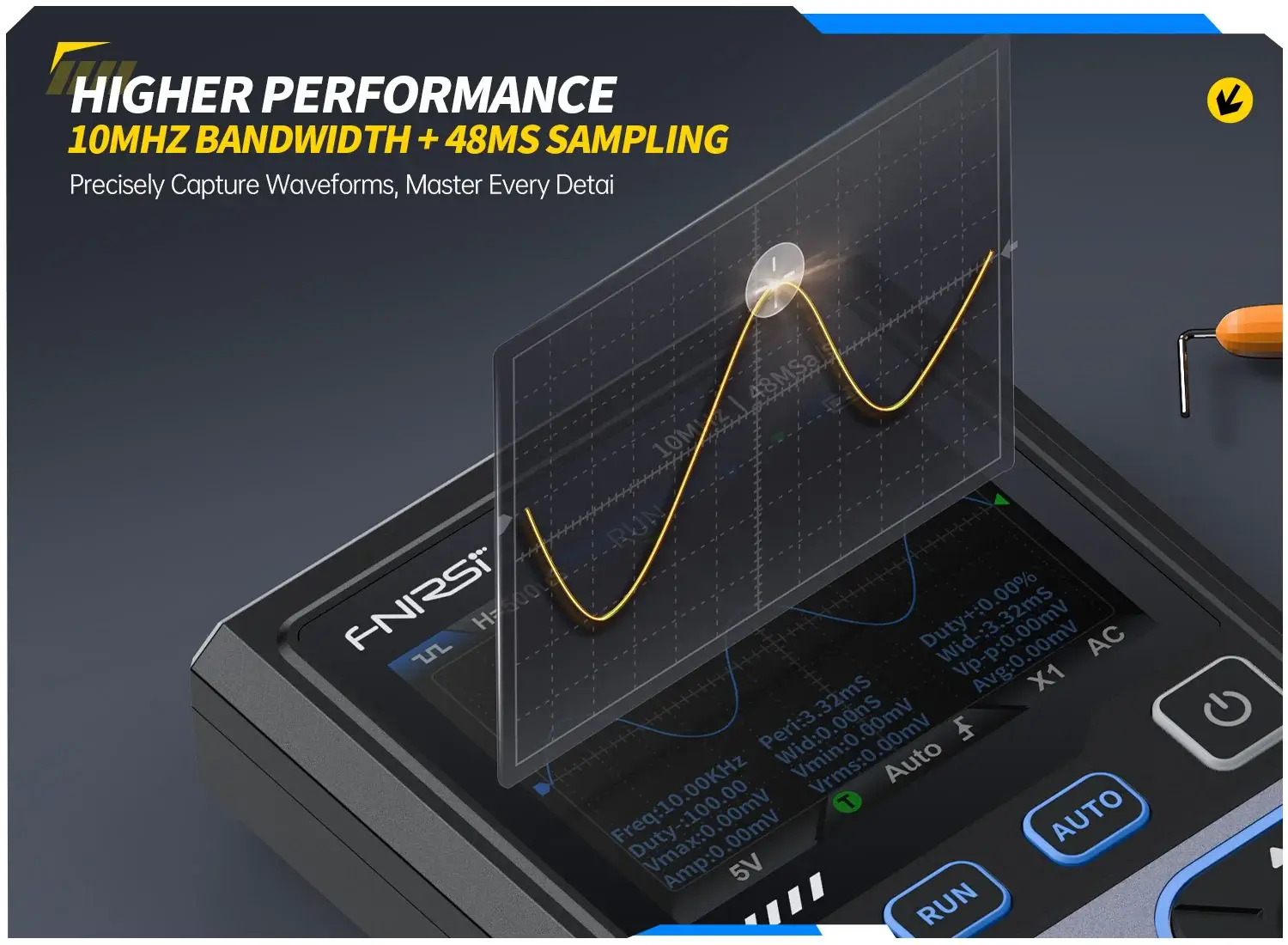

Máy đo hiện sóng FNIRSI® DSO-TC4 3-IN-1 Digital Oscilloscope + Transistor Tester + Signal Generator sở hữu hiệu năng mạnh mẽ với băng thông 10MHz, tốc độ lấy mẫu 48MSa/s, cho phép phân tích tín hiệu chính xác trong nhiều ứng dụng. Màn hình màu TFT 2.8 inch hiển thị rõ nét dạng sóng và thông số, hỗ trợ thao tác dễ dàng.

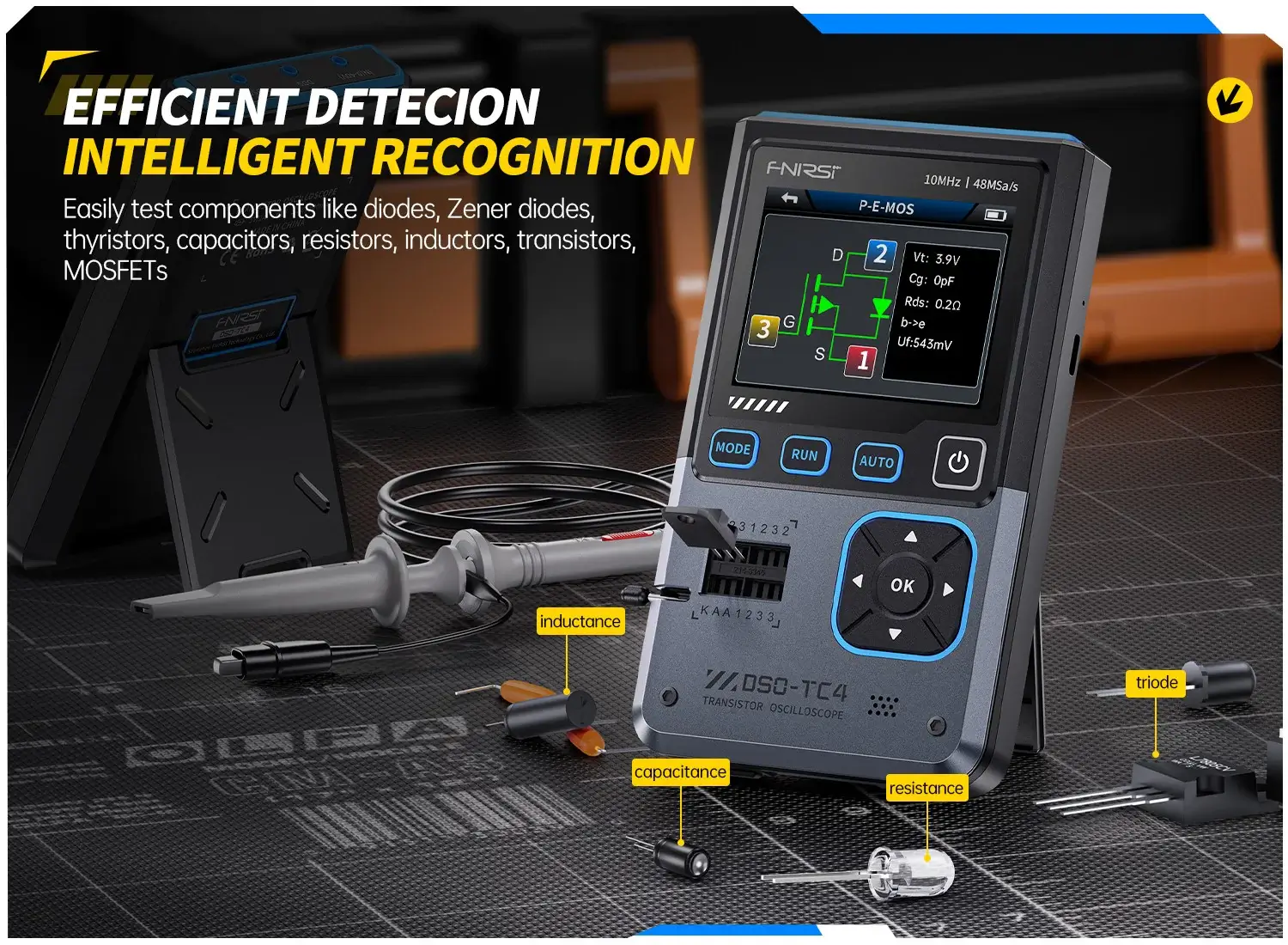

Máy đo hiện sóng FNIRSI® DSO-TC4 3-IN-1 Digital Oscilloscope + Transistor Tester + Signal Generator nổi bật với khả năng tự động nhận diện linh kiện (transistor, diode, MOSFET, SCR, tụ, điện trở…) chỉ với một nút bấm, giúp tiết kiệm thời gian và tăng hiệu quả công việc. Ngoài ra, máy còn tích hợp máy phát tín hiệu 13 dạng sóng, đáp ứng nhu cầu kiểm tra và mô phỏng mạch điện. Với thiết kế nhỏ gọn, pin sạc 1500mAh và cổng Type-C, thiết bị rất phù hợp cho công việc di động và sử dụng linh hoạt.

Tính năng nổi bật

• 3 trong 1: Oscilloscope + Component Tester + Signal Generator
• Tự động nhận diện linh kiện và chân

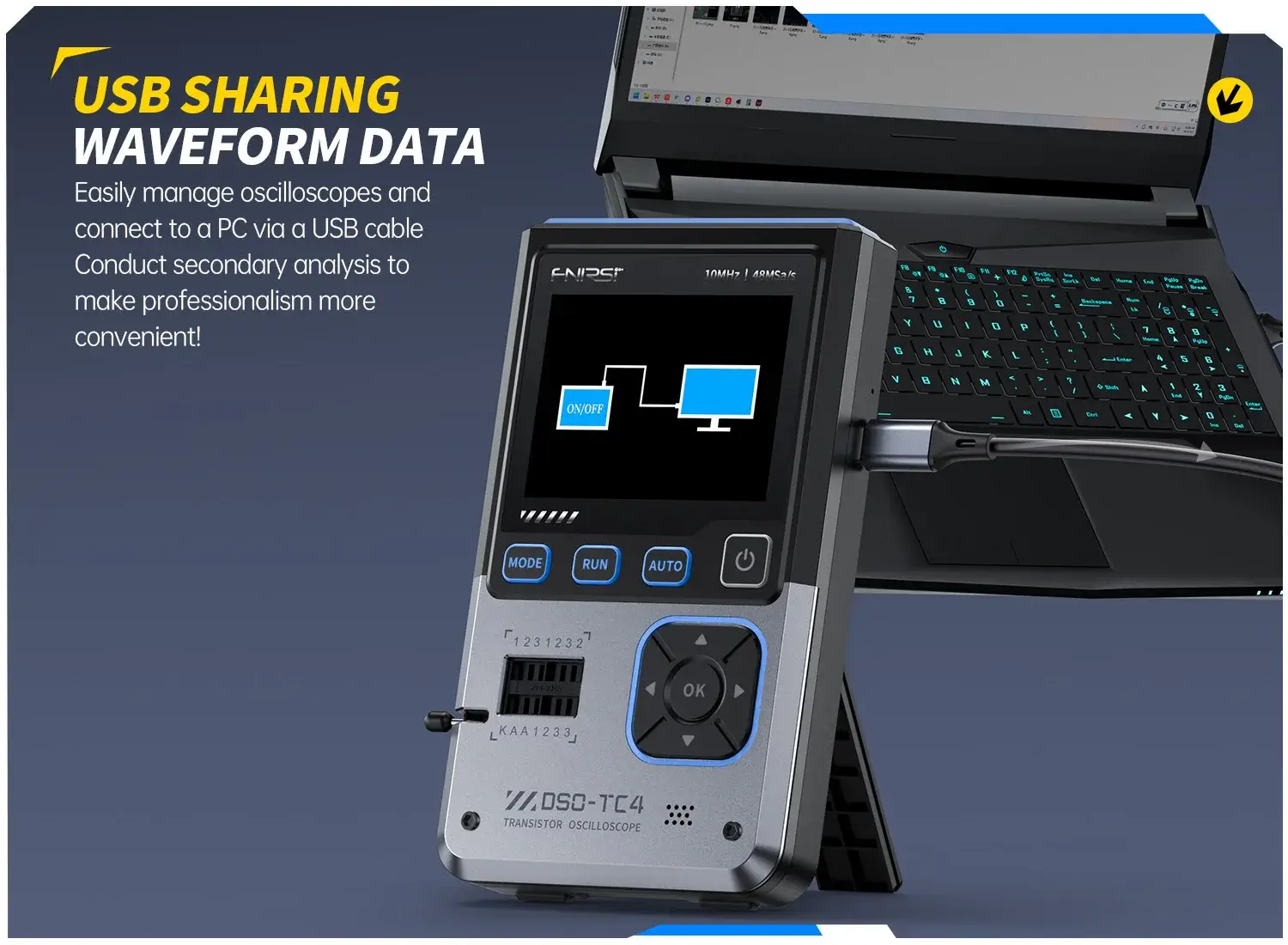

• Lưu và xem lại dạng sóng
• Nút AUTO đo nhanh tiện lợi

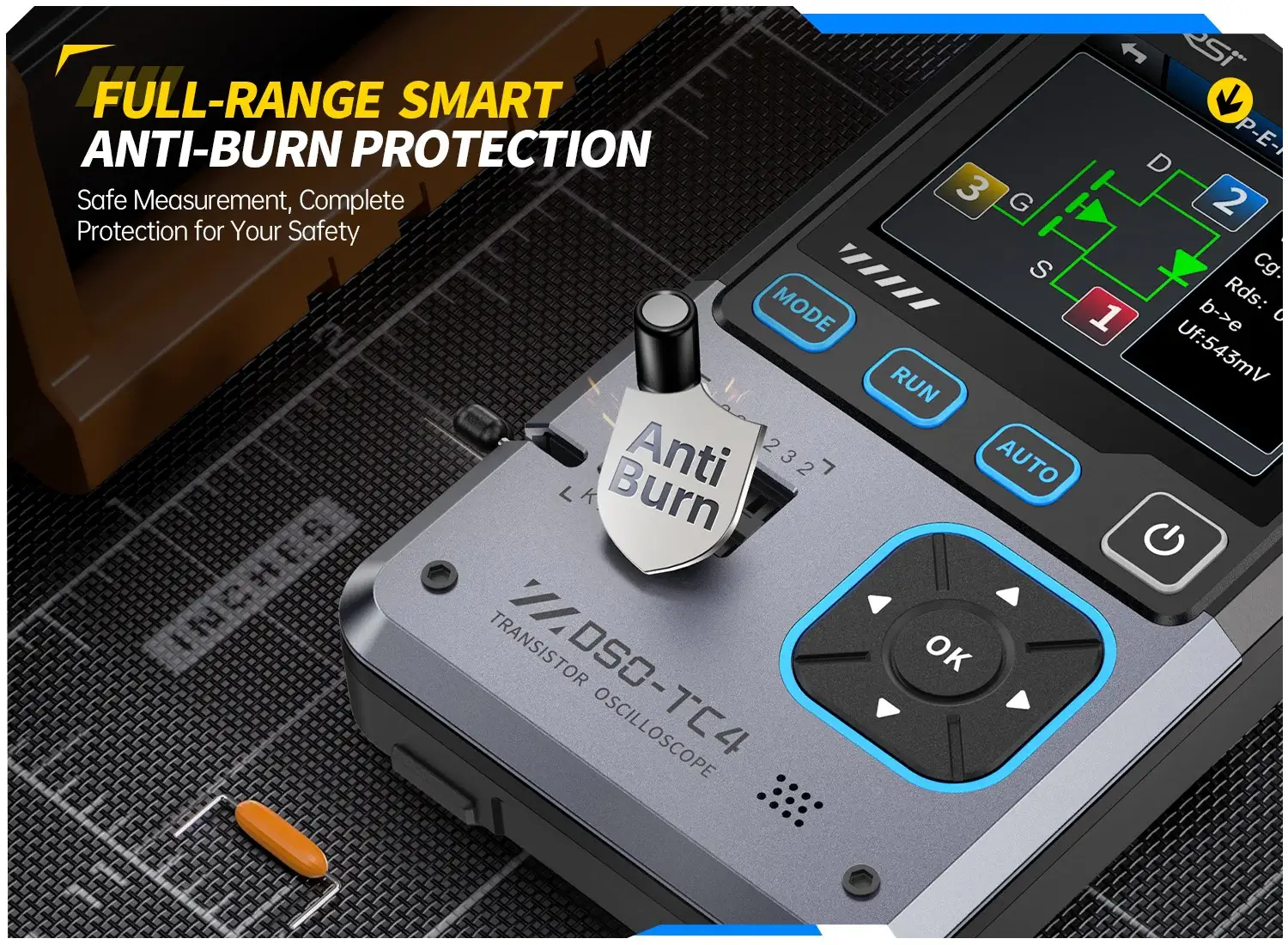

• Bảo vệ chống cháy linh kiện
• Màn hình màu hiển thị trực quan
• Thiết kế nhỏ gọn, dễ mang theo

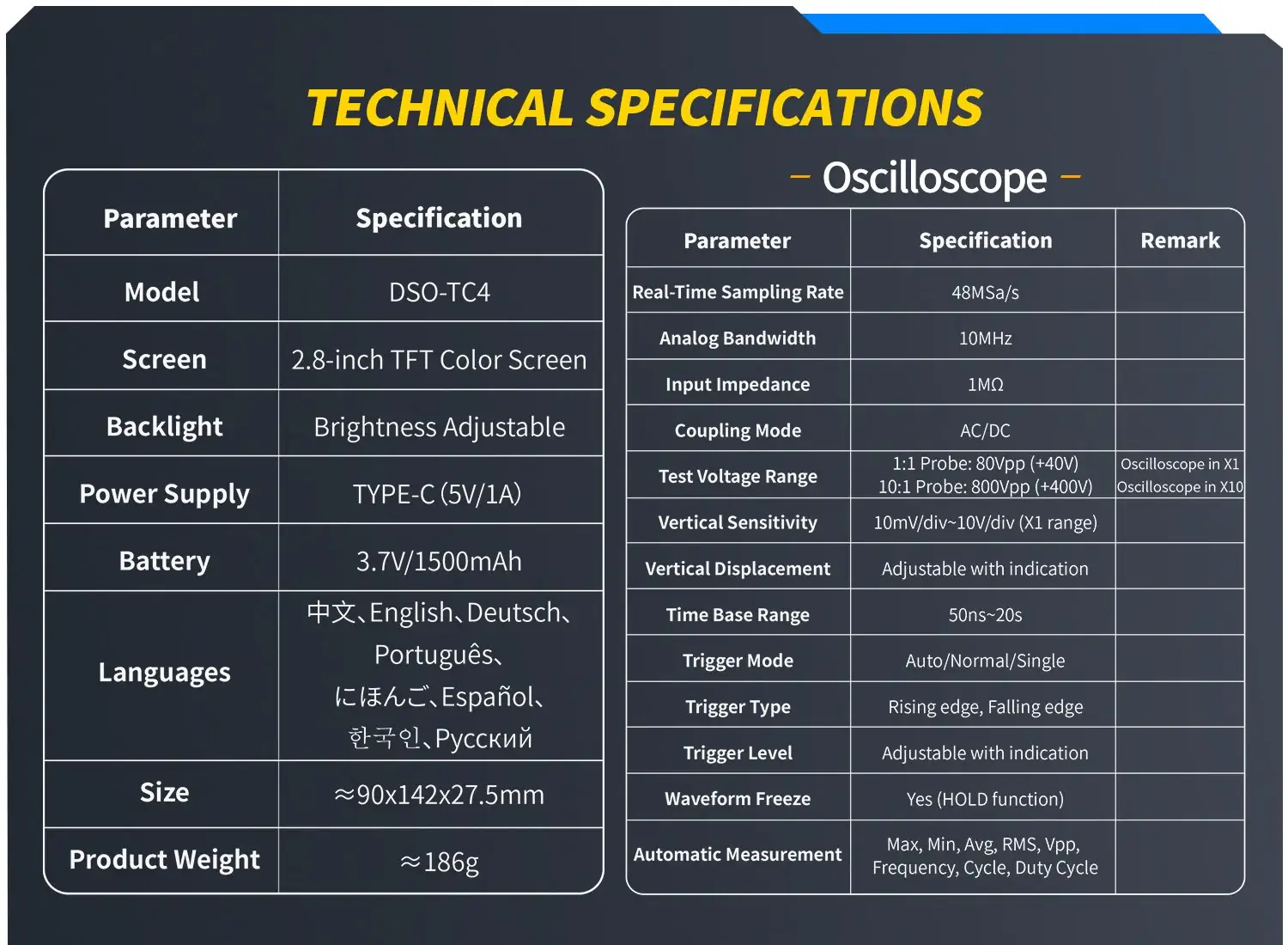

THÔNG SỐ KỸ THUẬT

1. Thông tin chung

• Thương hiệu: FNIRSI
• Model: DSO-TC4

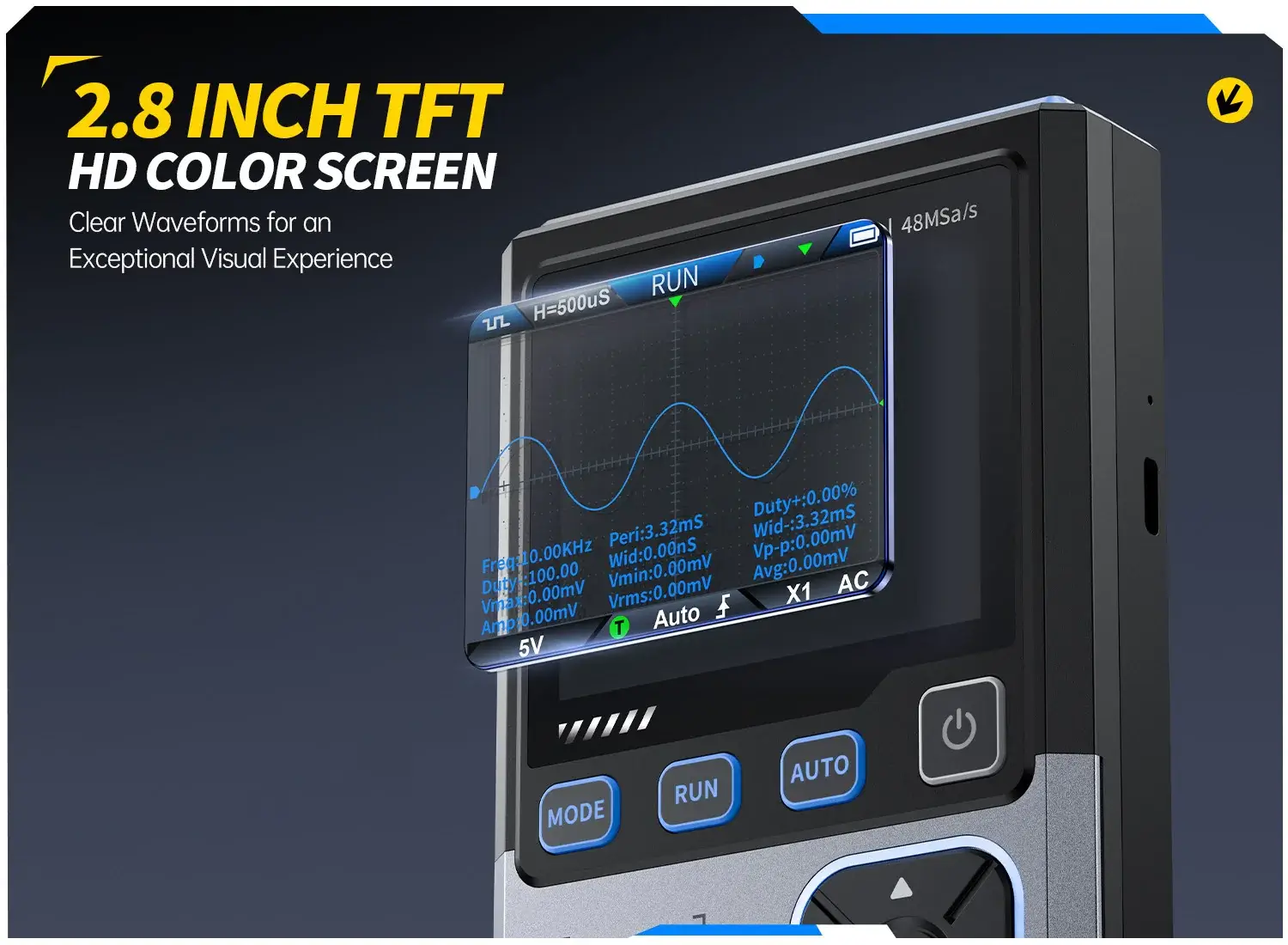

• Màn hình: TFT màu 2.8 inch
• Nguồn cấp: Type-C (5V/1A)

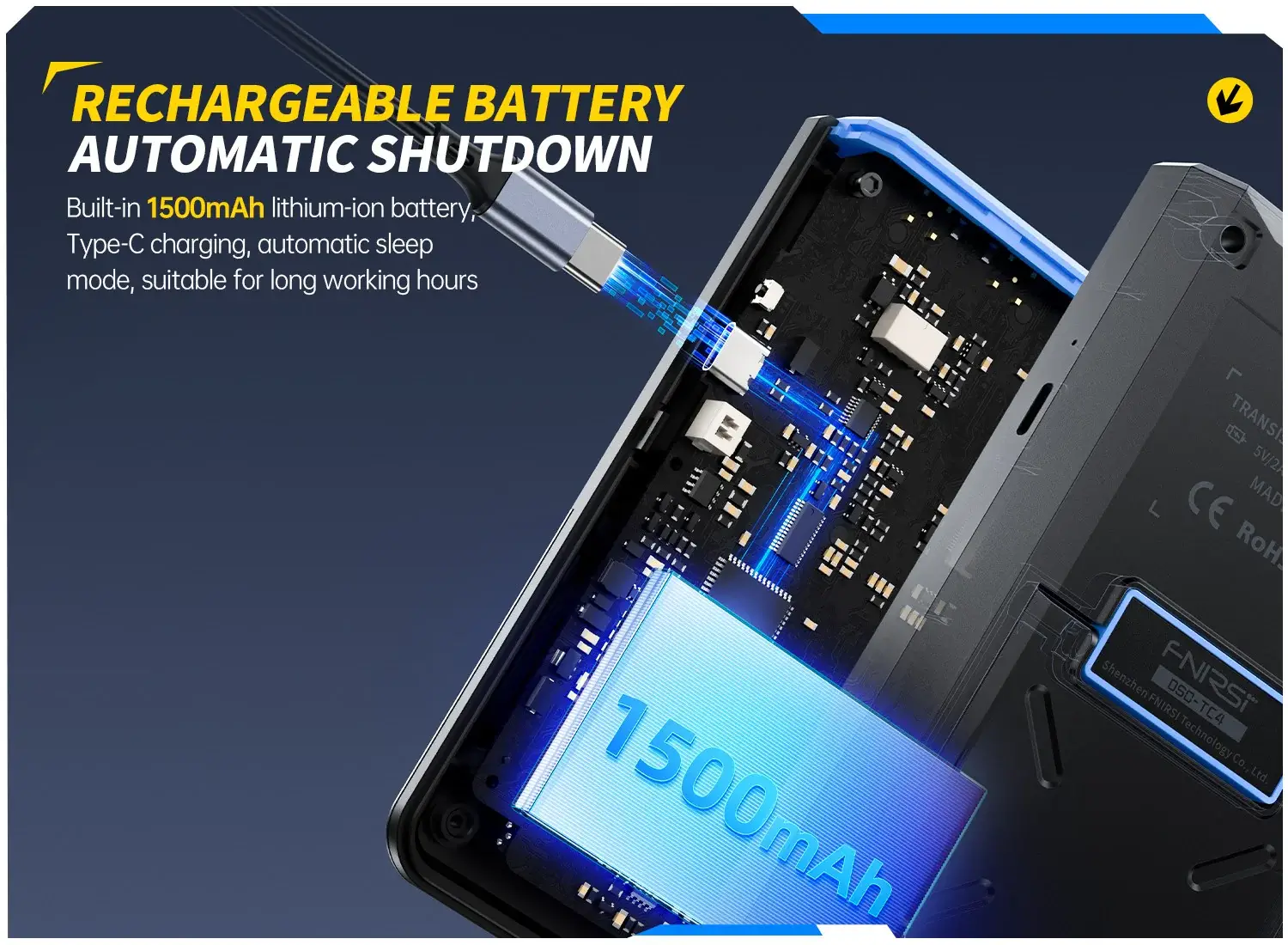

• Pin: 1500mAh
• Ngôn ngữ: Đa ngôn ngữ
• Kích thước: ~90 × 142 × 27.5 mm
• Khối lượng: ~186 g

2. Thông số Oscilloscope

• Tốc độ lấy mẫu: 48 MSa/s
• Băng thông: 10 MHz
• Trở kháng đầu vào: 1 MΩ
• Chế độ ghép: AC / DC
• Dải điện áp đo:
  • Probe 1:1: 80Vpp (±40V)
  • Probe 10:1: 800Vpp (±400V)
• Độ nhạy: 10 mV/div – 10 V/div
• Thang thời gian: 50 ns – 20 s
• Trigger: Auto / Normal / Single
• Kiểu trigger: Sườn lên / sườn xuống
• HOLD dạng sóng: Có
• Đo tự động: Max, Min, Avg, RMS, Vpp, tần số, chu kỳ, duty

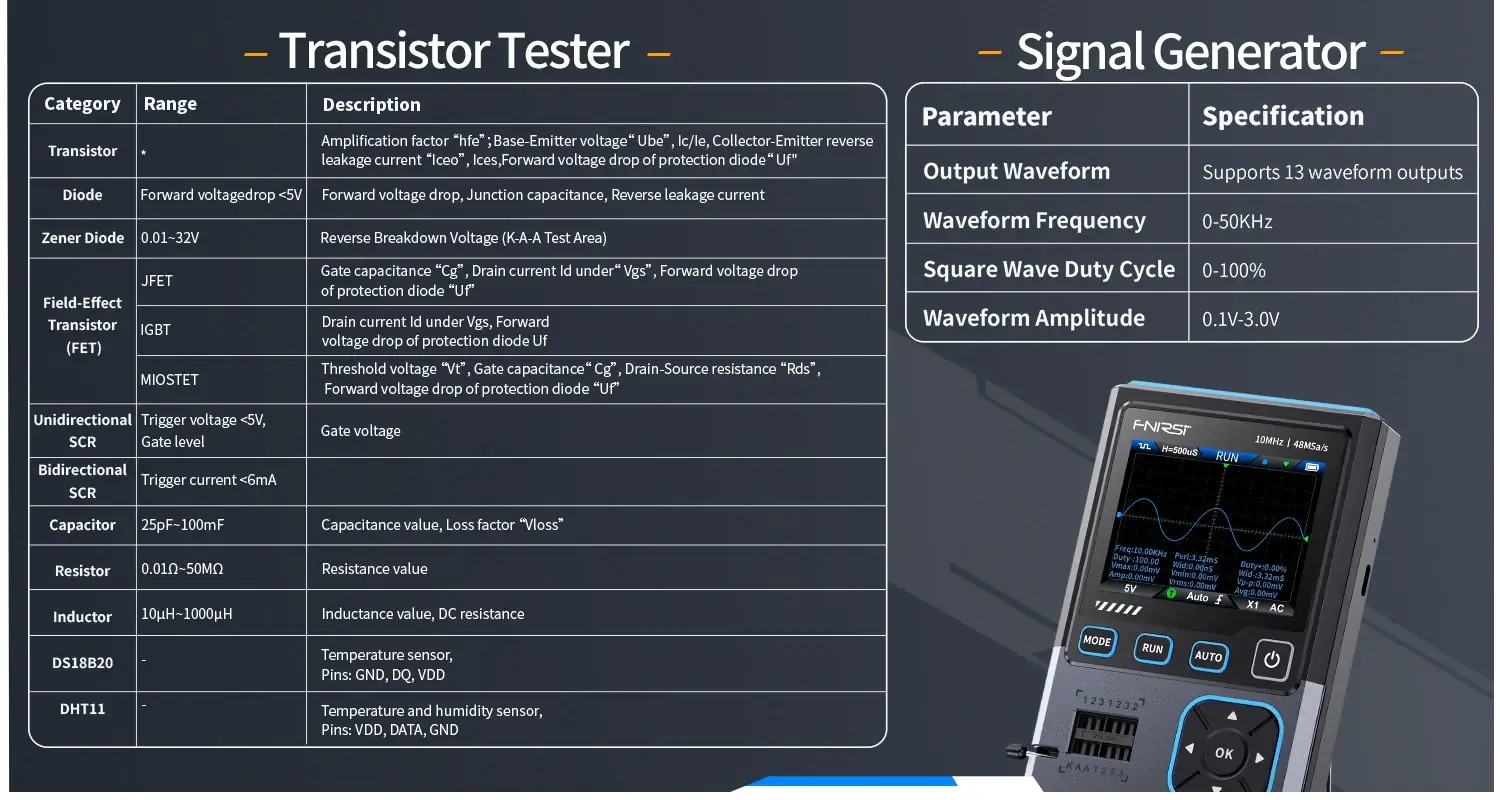

3. Chức năng đo linh kiện

• Transistor (BJT): hFE, Ube, dòng rò
• MOSFET / JFET / IGBT: điện áp ngưỡng, điện dung, Rds
• Diode: điện áp thuận < 5V
• Diode Zener: 0.01 – 32V
• SCR / Triac: đo kích dẫn
• Điện trở: 0.01Ω – 50MΩ
• Tụ điện: 25pF – 100mF
• Cuộn cảm: 10µH – 1000µH

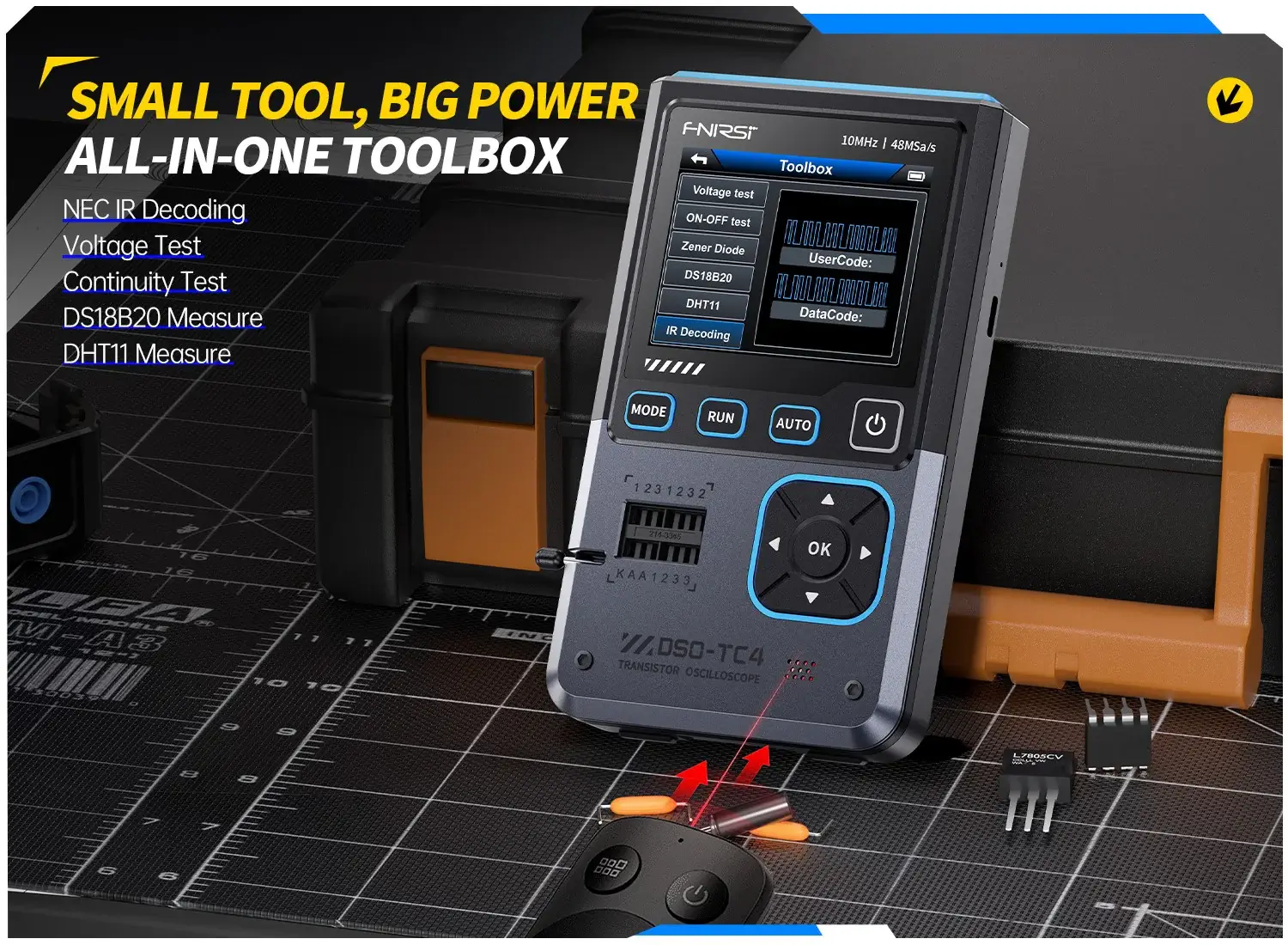

• Cảm biến: hỗ trợ DS18B20, DHT11

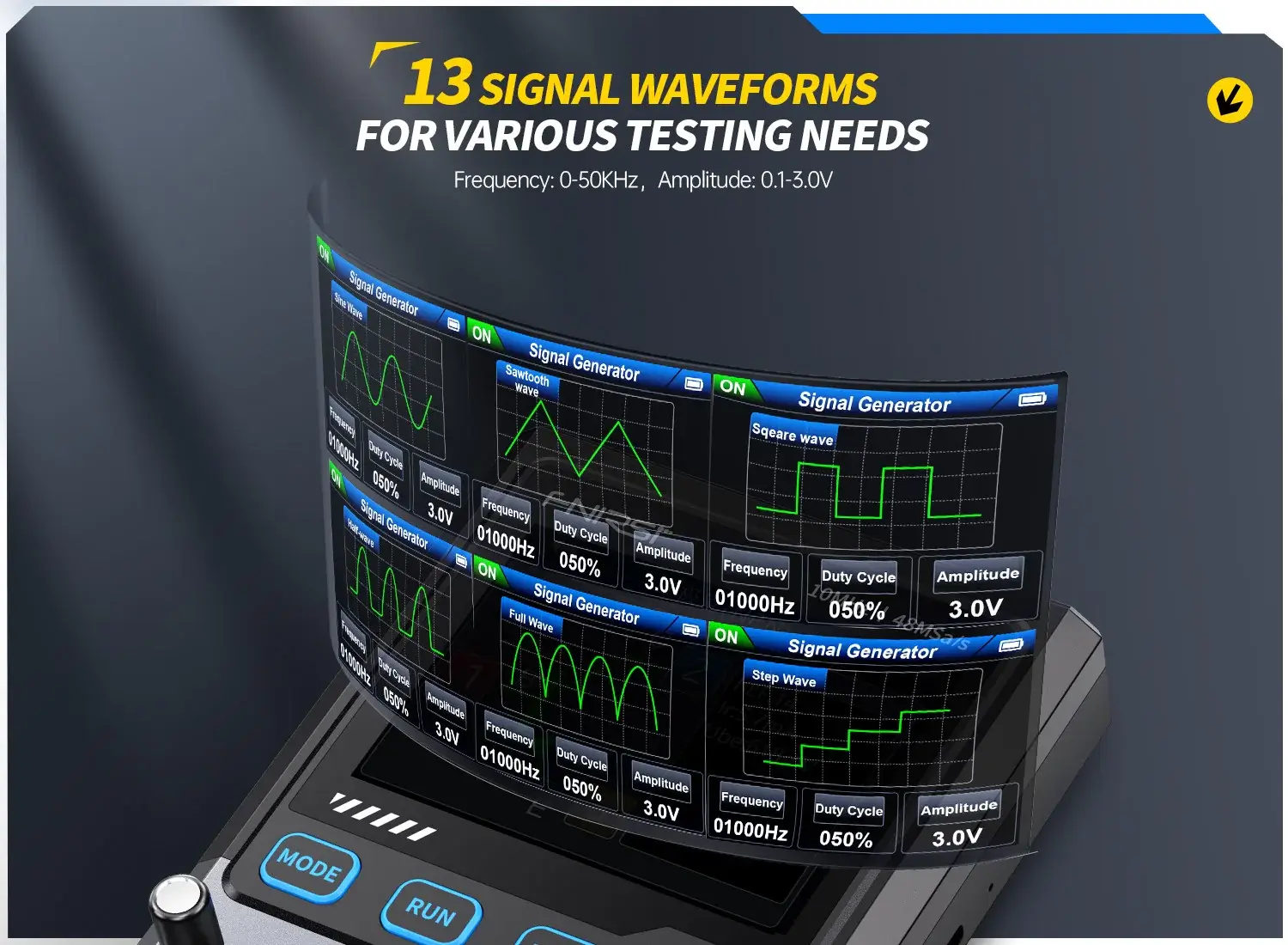

4. Máy phát tín hiệu

• Dạng sóng: 13 loại
• Tần số: 0 – 50KHz
• Duty cycle: 0 – 100%
• Biên độ: 0.1 – 3.0V

Ưu điểm

• Đa năng, tiết kiệm chi phí thiết bị
• Dễ sử dụng cho cả người mới
• Phù hợp sửa chữa và học tập
• Nhỏ gọn, linh hoạt khi làm việc hiện trường

Ứng dụng

• Sửa chữa thiết bị điện tử
• Học tập và nghiên cứu
• DIY, maker
• Kiểm tra linh kiện và mạch cơ bản
