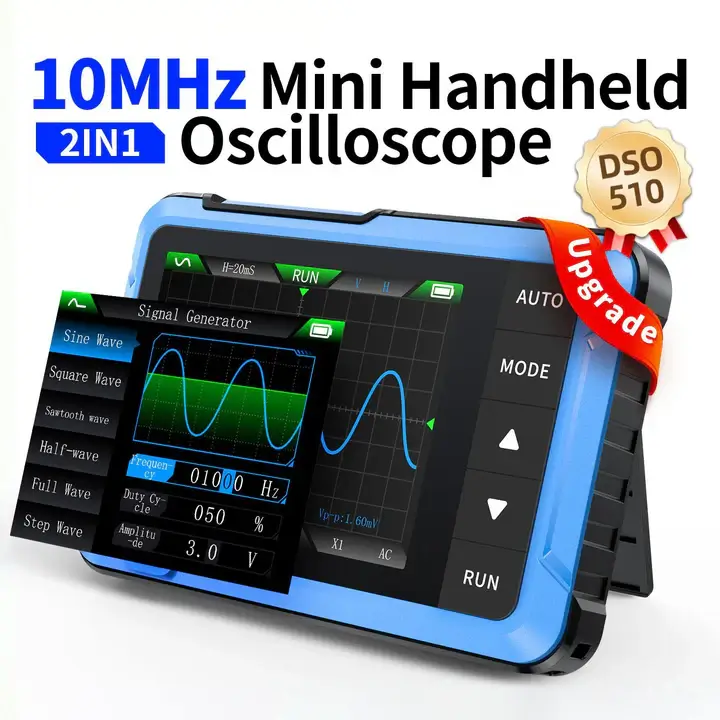

Máy đo hiện sóng FNIRSI® DSO-510 Mini Handheld Digital Oscilloscope + Signal Generator

Lưu ý:

• Sản phẩm được bảo hành 3 tháng với các lỗi thuộc nhà sản xuất, Quý Khách nên đọc kỹ hướng dẫn sử dụng trước khi dùng, trường hợp máy bị hư hỏng, chập cháy do sử dụng không đúng theo hướng dẫn của nhà sản xuất hoặc kết nối sai cổng quy định trên máy sẽ bị từ chối bảo hành.
• Quý Khách nên cấp nguồn hoặc sạc máy bằng Nguồn và dây USB chất lượng tốt đúng điện áp, đủ công suất theo hướng dẫn sử dụng để đảm bảo máy hoạt động tốt. Các máy sử dụng pin nên sạc đầy pin tối thiểu 1 tháng 1 lần để tránh chai pin.


Mọi thắc mắc kỹ thuật, liên hệ tư vấn xin gửi về Zalo: Hshopvn - Điện tử và Robot.

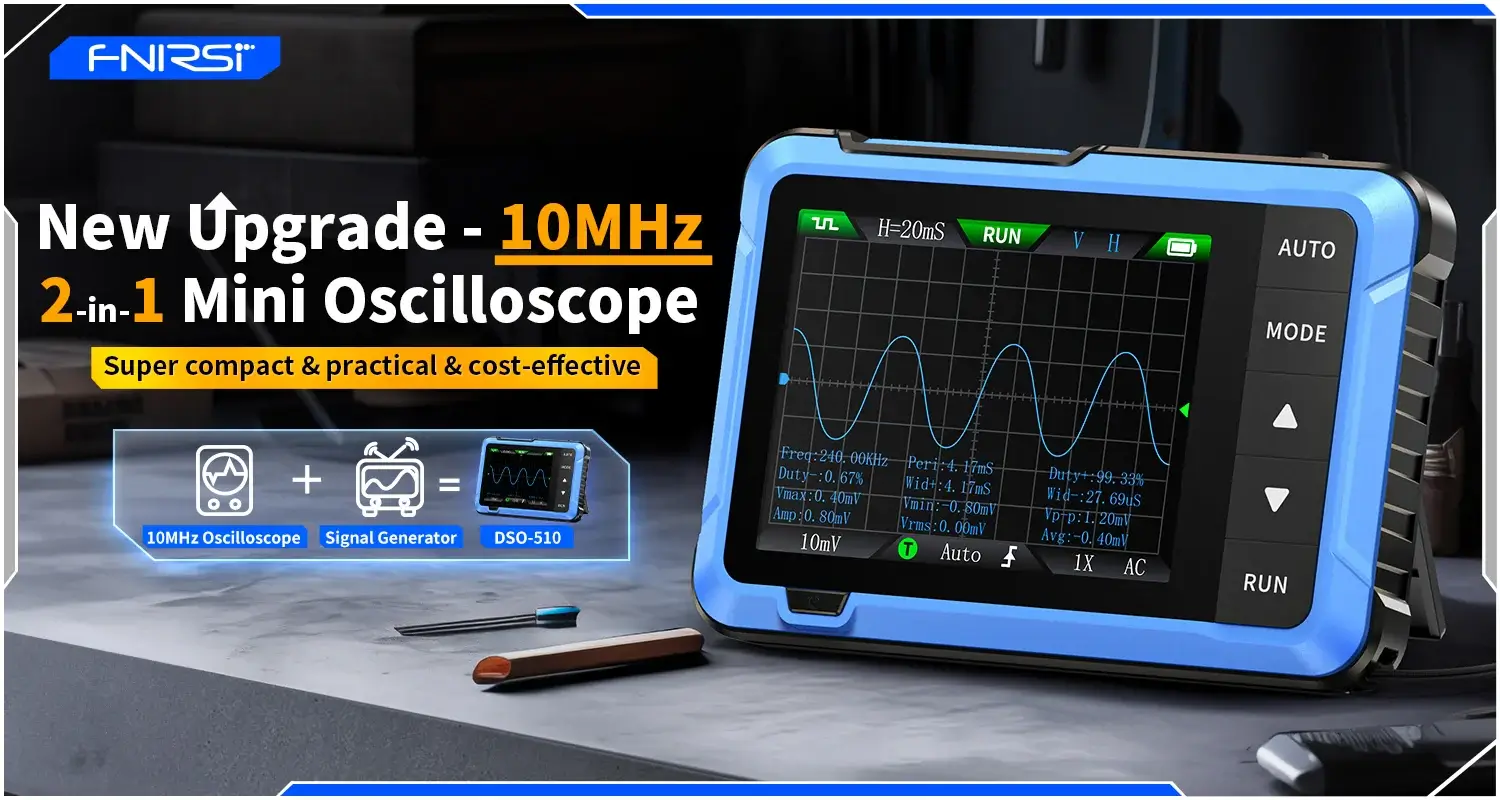

Máy đo hiện sóng FNIRSI® DSO-510 Mini Handheld Digital Oscilloscope + Signal Generator là máy hiện sóng cầm tay hiệu năng cao, thuộc phân khúc flagship của FNIRSI, được thiết kế cho các ứng dụng đo kiểm tín hiệu phức tạp, nghiên cứu và sửa chữa chuyên sâu. Thiết bị phù hợp cho kỹ thuật viên, phòng lab và môi trường giáo dục cần độ chính xác cao.

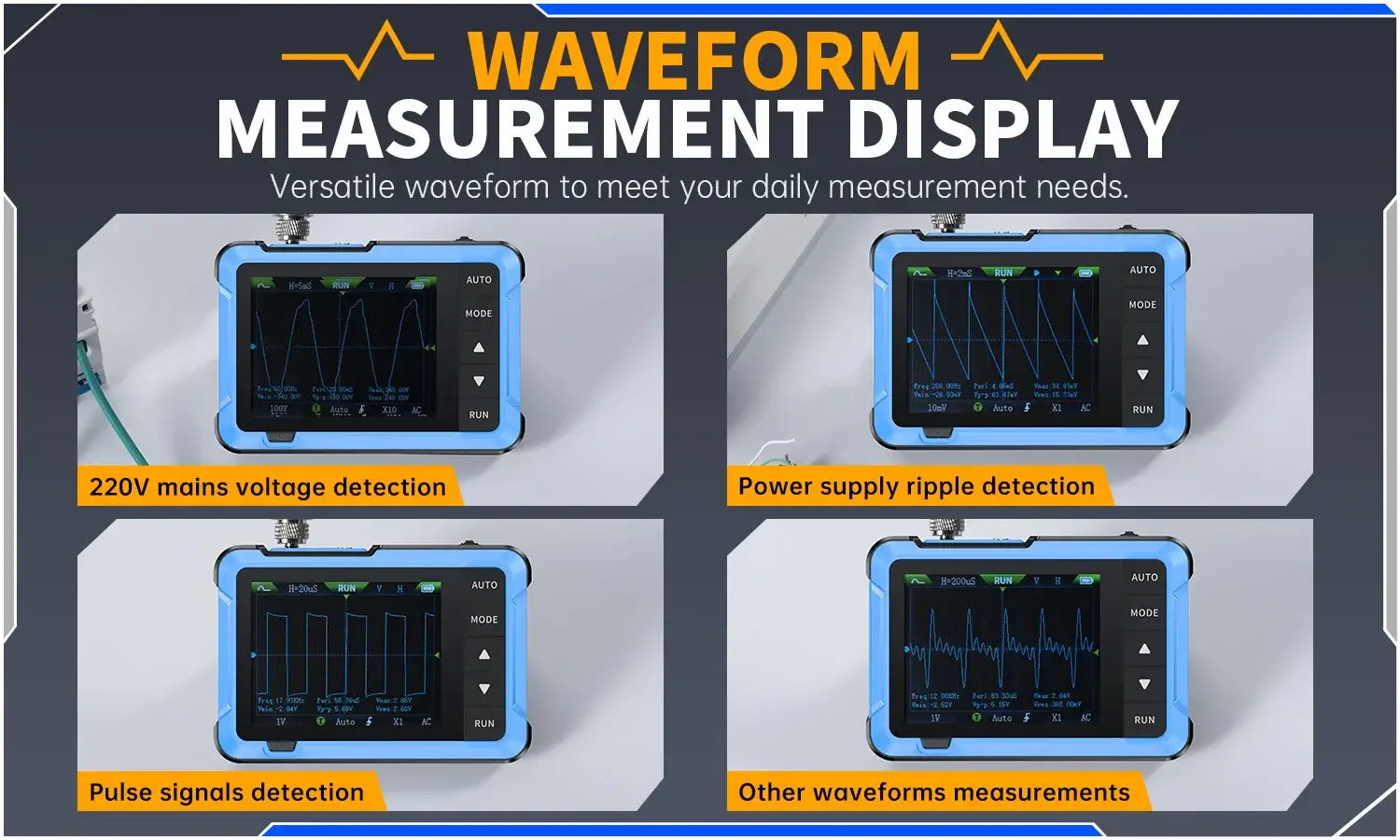

Máy đo hiện sóng FNIRSI® DSO-510 Mini Handheld Digital Oscilloscope + Signal Generator sở hữu tốc độ lấy mẫu 48MSa/s và băng thông 10MHz, cho phép phân tích cả tín hiệu analog tuần hoàn và tín hiệu số không tuần hoàn. Với dải đo điện áp lên đến ±400V và các chế độ trigger đầy đủ (Auto / Normal / Single), thiết bị đảm bảo đo lường ổn định và chính xác.

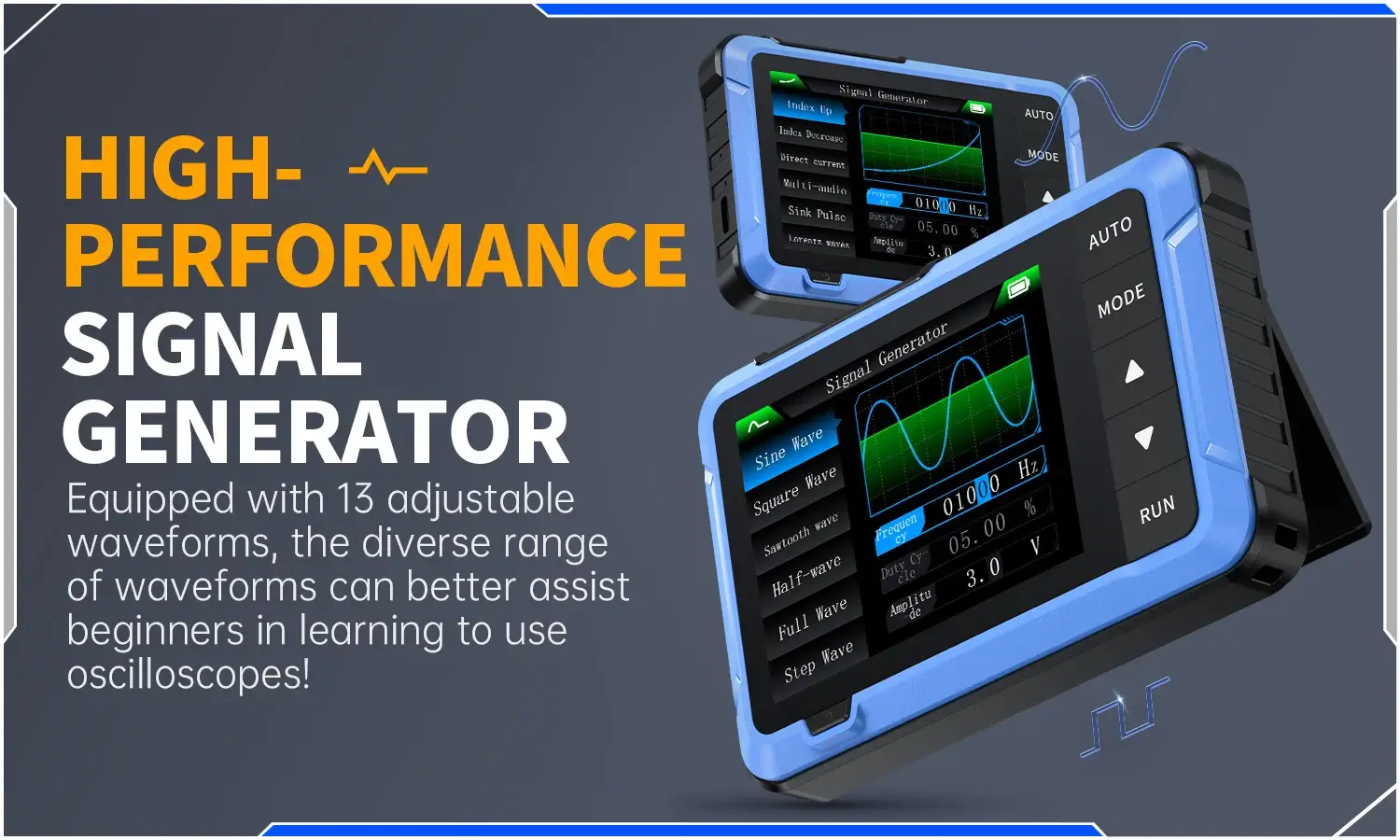

Máy đo hiện sóng FNIRSI® DSO-510 Mini Handheld Digital Oscilloscope + Signal Generator được tích hợp máy phát tín hiệu DDS với 13 dạng sóng, tần số tối đa 50KHz, hỗ trợ mô phỏng và kiểm tra mạch hiệu quả. Màn hình LCD 2.8 inch hiển thị rõ nét, kết hợp nút AUTO giúp tự động tối ưu thông số và hiển thị dạng sóng nhanh chóng. Thiết kế nhỏ gọn, pin sạc 1000mAh và cổng Type-C giúp DSO-510 dễ dàng sử dụng linh hoạt trong nhiều tình huống.

Tính năng nổi bật

• Hiệu năng cao trong thiết kế nhỏ gọn
• Nút AUTO hiển thị dạng sóng nhanh
• Hỗ trợ đo tín hiệu analog & digital
• Hiển thị rõ nét, dễ quan sát
• Tích hợp máy phát tín hiệu tiện lợi

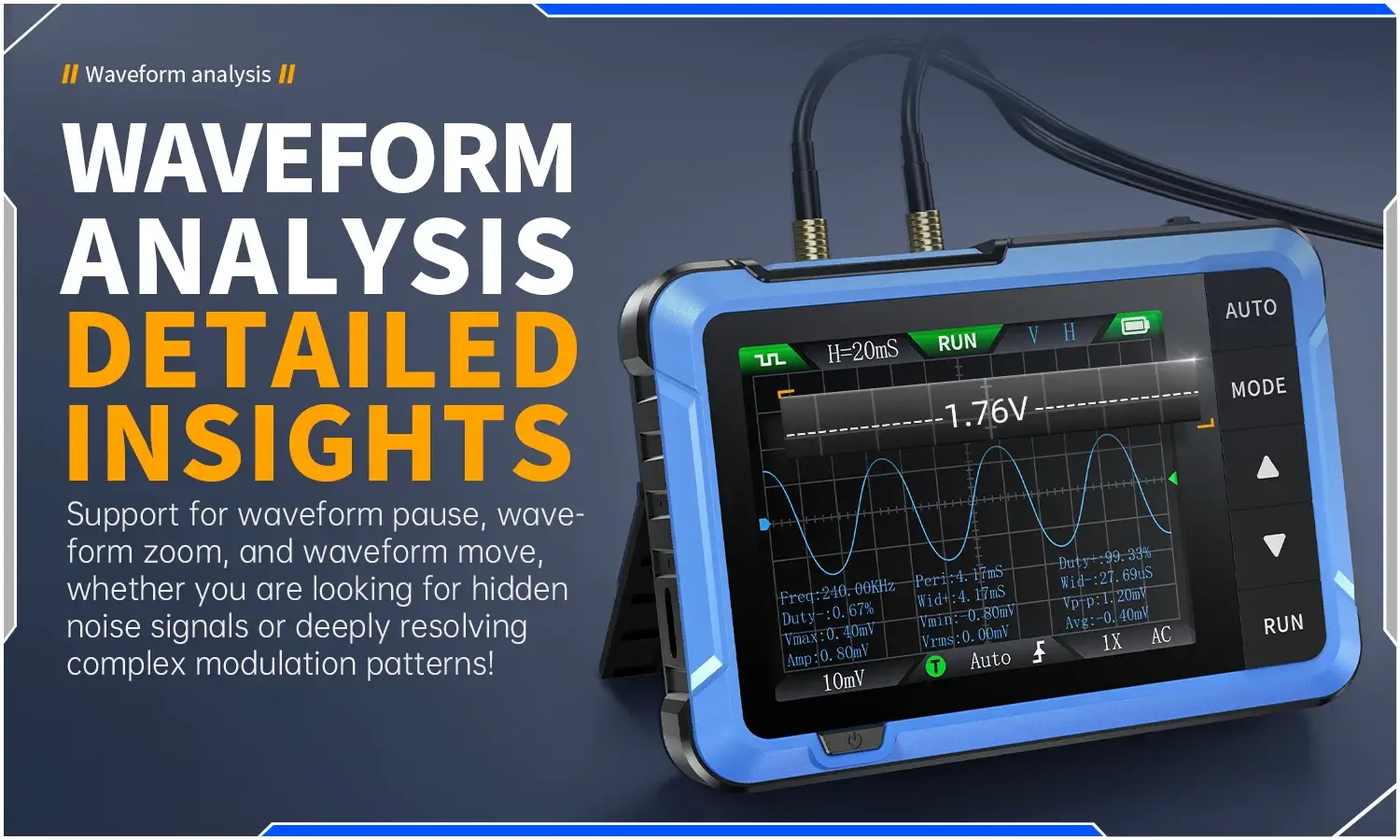

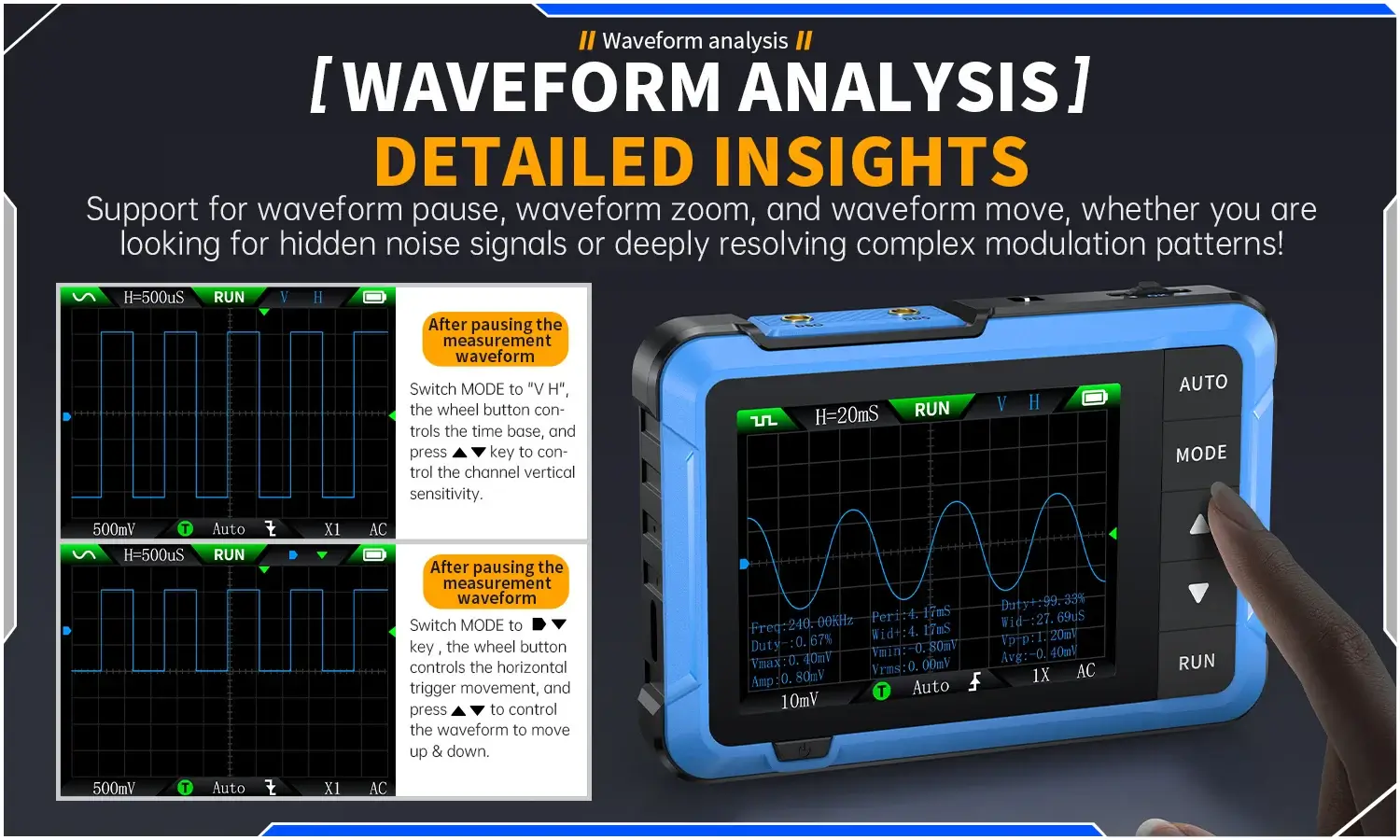

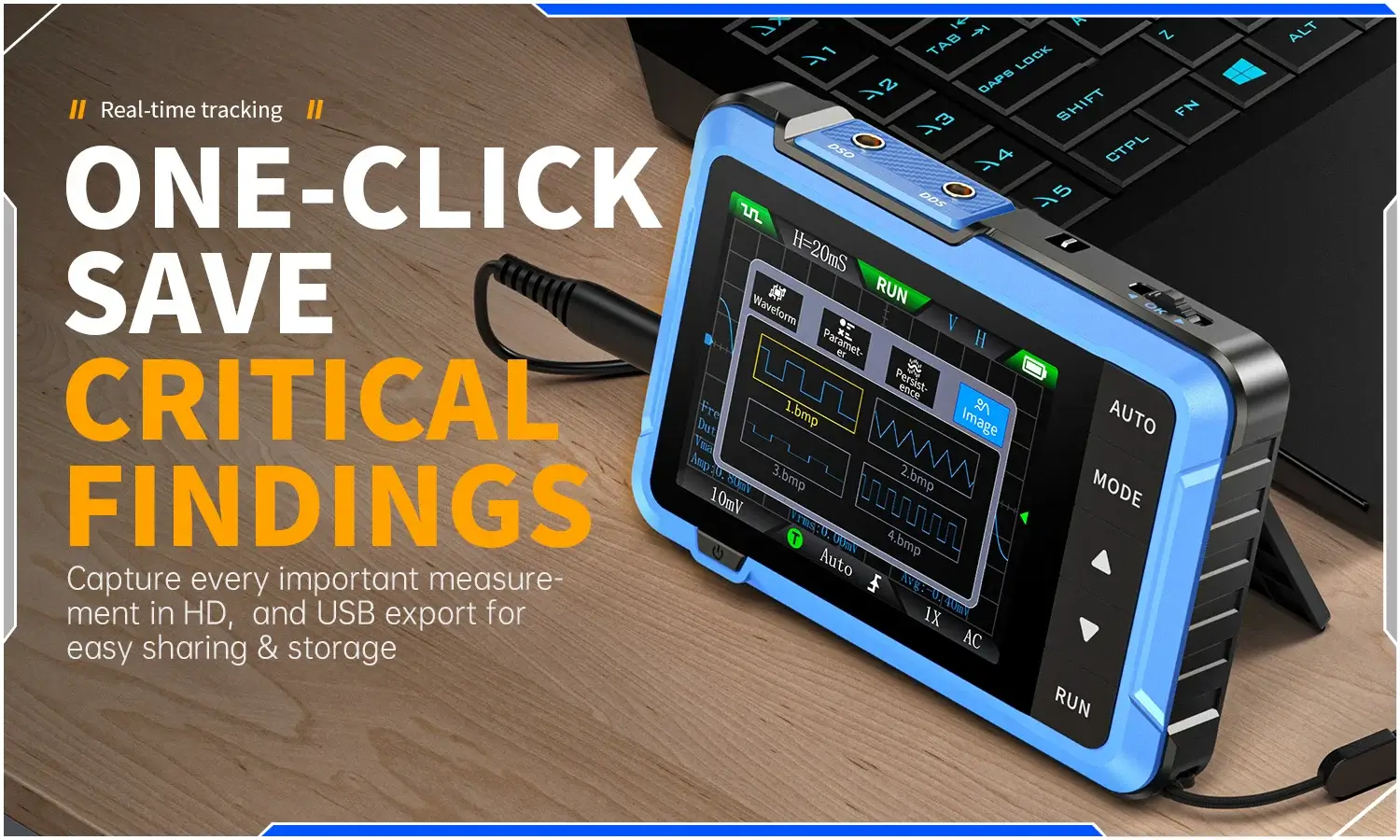

• Hỗ trợ lưu, phóng to, di chuyển dạng sóng

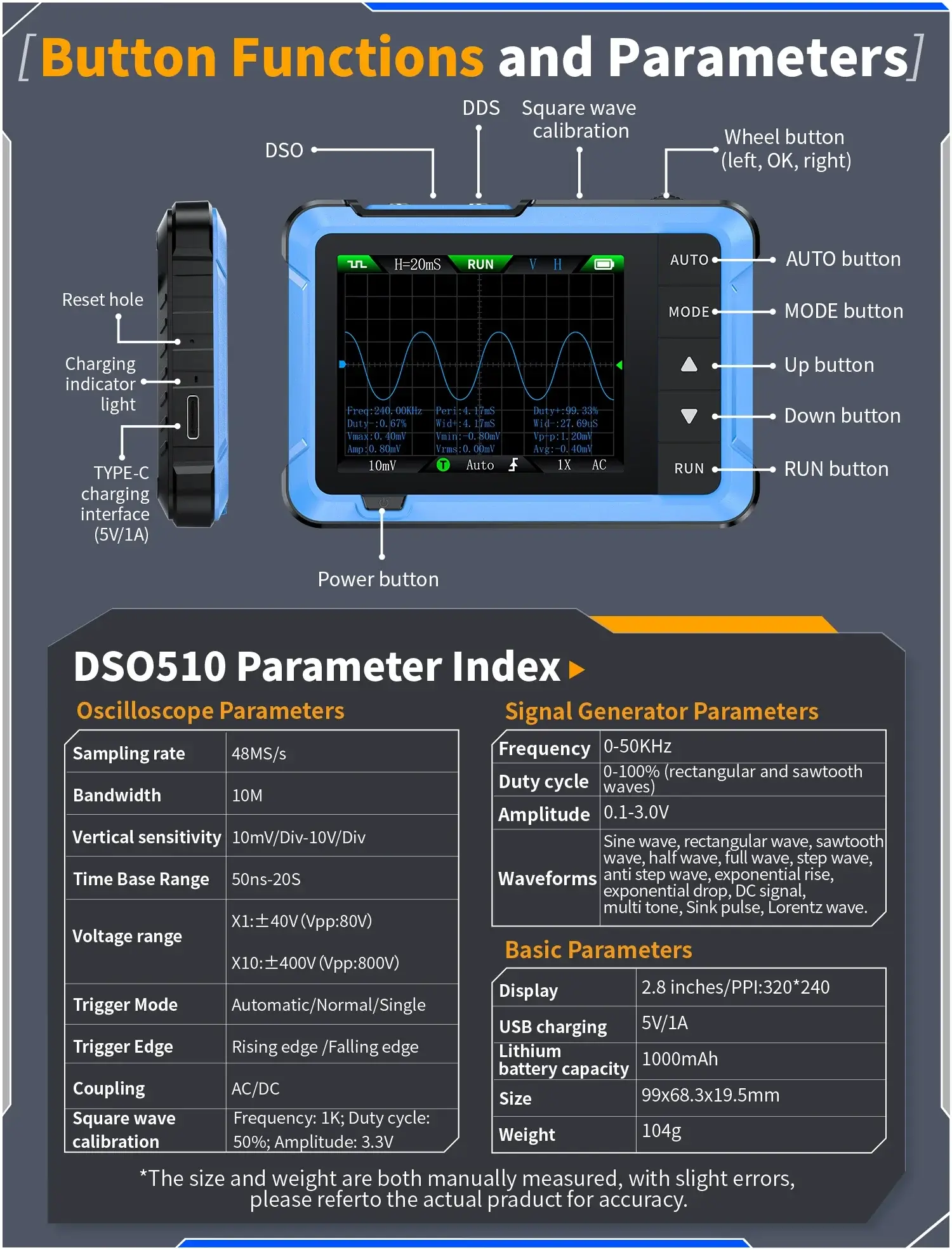

THÔNG SỐ KỸ THUẬT

1. Thông tin chung

• Thương hiệu: FNIRSI
• Model: DSO-510
• Màn hình: 2.8 inch (320 × 240)

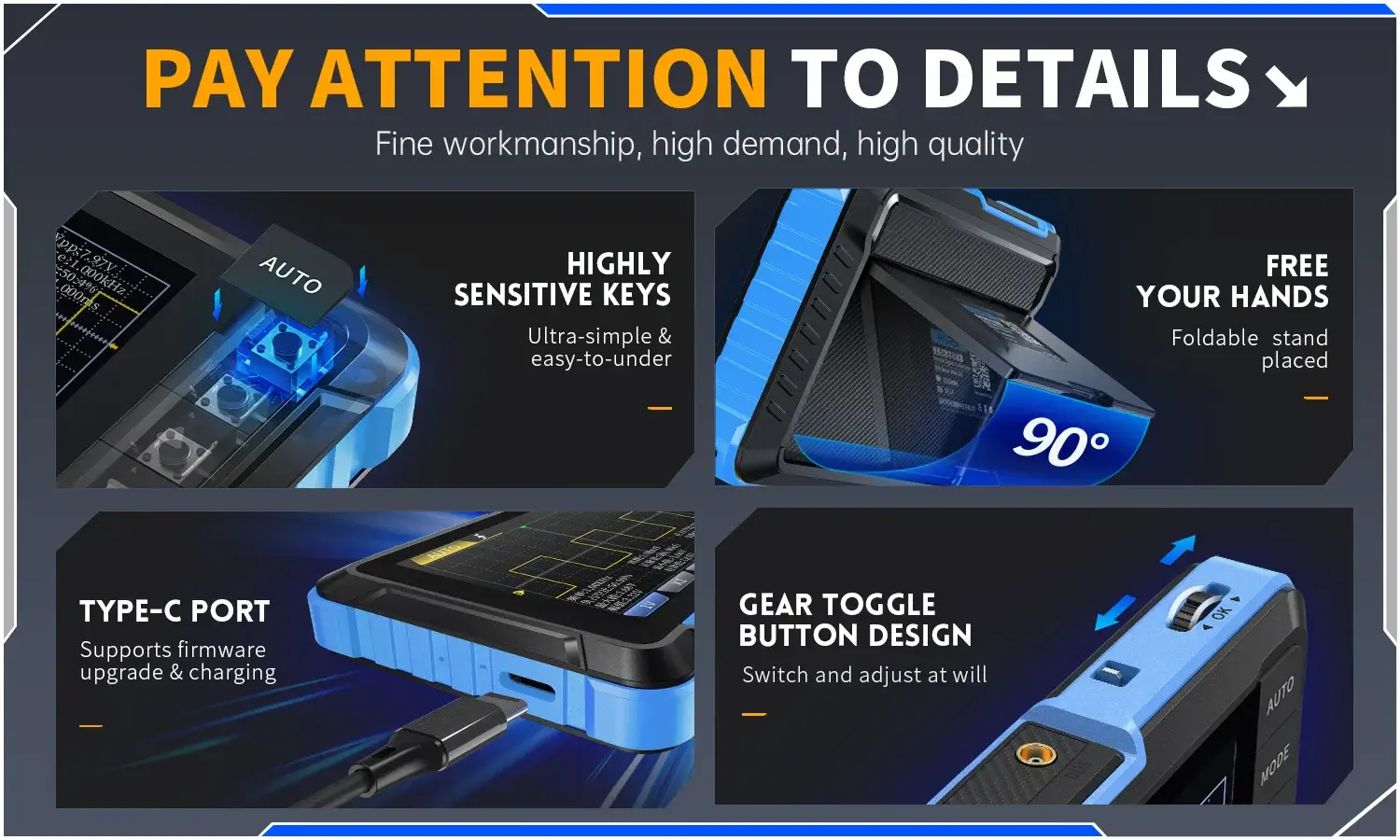

• Sạc: USB Type-C (5V/1A)
• Pin: 1000mAh
• Thời gian sử dụng: ~4 giờ
• Kích thước: 99 × 68.3 × 19.5 mm
• Khối lượng: ~104 g
• Ngôn ngữ: Tiếng Anh / Tiếng Trung

2. Thông số Oscilloscope

• Số kênh: 1
• Tốc độ lấy mẫu: 48 MSa/s
• Băng thông: 10 MHz
• Độ nhạy: 10 mV/div – 20 V/div
• Thang thời gian: 50 ns/div – 20 s/div
• Dải điện áp:
  • X1: ±40V (80Vpp)
  • X10: ±400V (800Vpp)
• Chế độ trigger: Auto / Normal / Single
• Kiểu trigger: Sườn lên / sườn xuống
• Chế độ ghép: AC / DC

3. Máy phát tín hiệu (Signal Generator)

• Tần số: 0 – 50 KHz
• Duty cycle: 0 – 100%
• Biên độ: 0.1 – 3.0V
• Dạng sóng:
  • Sin, vuông, răng cưa
  • Sóng bán kỳ, toàn kỳ
  • Step / Inverse step
  • Exponential rise / fall
  • DC, multi-tone, xung…

Ưu điểm

• Dễ sử dụng, phù hợp cả người mới
• Nhỏ gọn, tiện mang theo
• Đáp ứng tốt nhu cầu sửa chữa và học tập
• Tích hợp nhiều chức năng trong một thiết bị

Ứng dụng

• Sửa chữa thiết bị điện tử
• Học tập và thực hành
• Phân tích tín hiệu cơ bản
• DIY và nghiên cứu
