Máy đo hiện sóng FNIRSI® 2D15P 3-in-1 Benchtop 2CH 100MHz Phosphor Oscilloscope Multimeter

Lưu ý:

• Sản phẩm được bảo hành 3 tháng với các lỗi thuộc nhà sản xuất, Quý Khách nên đọc kỹ hướng dẫn sử dụng trước khi dùng, trường hợp máy bị hư hỏng, chập cháy do sử dụng không đúng theo hướng dẫn của nhà sản xuất hoặc kết nối sai cổng quy định trên máy sẽ bị từ chối bảo hành.
• Quý Khách nên cấp nguồn hoặc sạc máy bằng Nguồn và dây USB chất lượng tốt đúng điện áp, đủ công suất theo hướng dẫn sử dụng để đảm bảo máy hoạt động tốt. Các máy sử dụng pin nên sạc đầy pin tối thiểu 1 tháng 1 lần để tránh chai pin.


Mọi thắc mắc kỹ thuật, liên hệ tư vấn xin gửi về Zalo: Hshopvn - Điện tử và Robot.

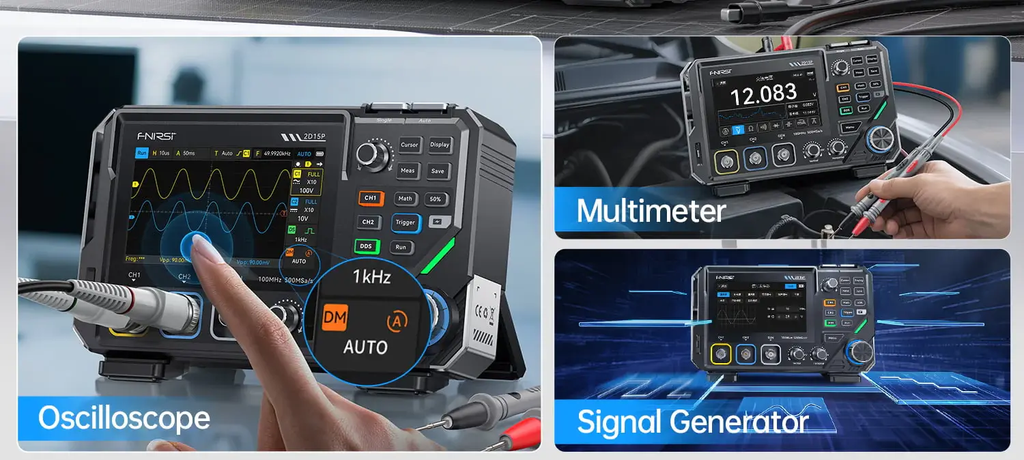

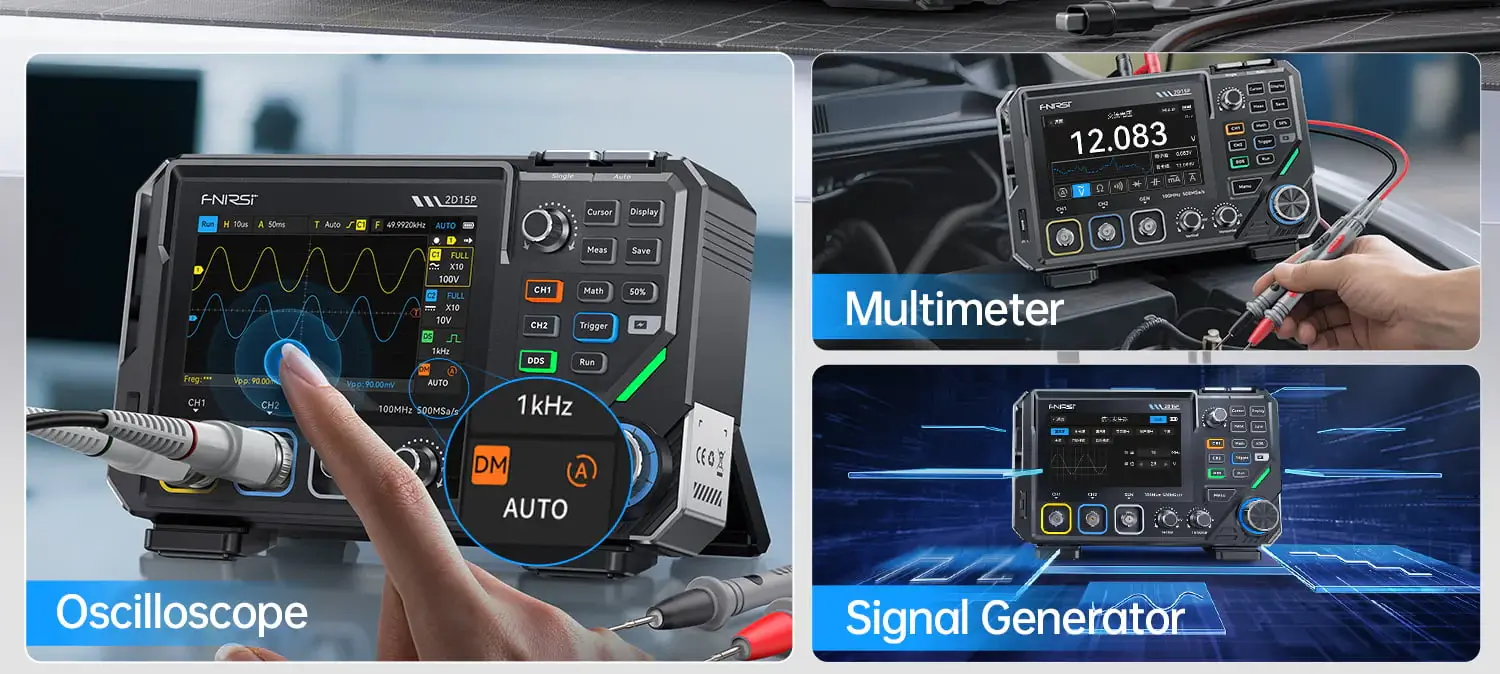

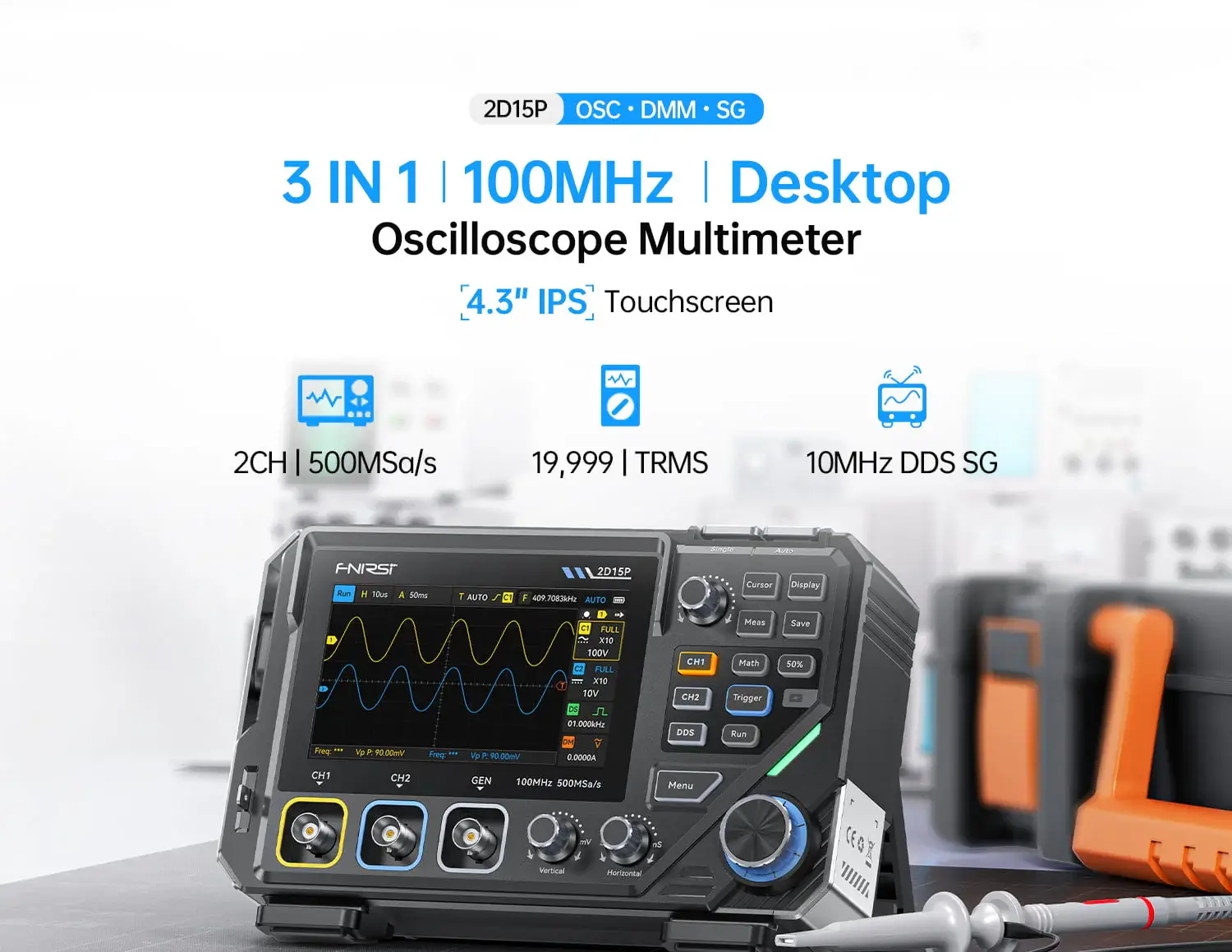

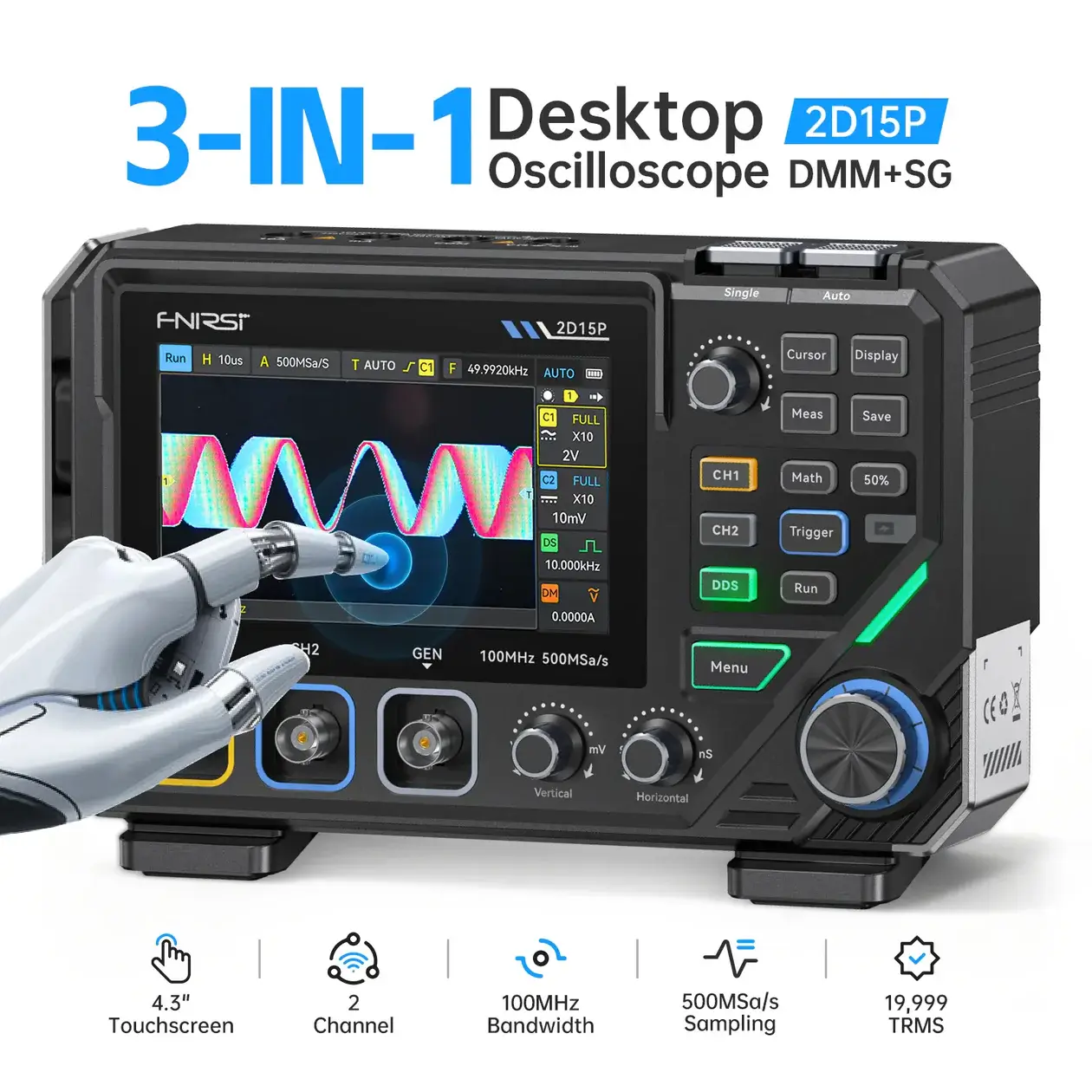

Máy đo hiện sóng FNIRSI® 2D15P 3-in-1 Benchtop 2CH 100MHz Phosphor Oscilloscope Multimeter là thiết bị đo lường đa năng 3 trong 1 kết hợp giữa máy hiện sóng (oscilloscope), đồng hồ vạn năng (multimeter) và máy phát tín hiệu (signal generator) trong một thiết kế nhỏ gọn.

Máy đo hiện sóng FNIRSI® 2D15P 3-in-1 Benchtop 2CH 100MHz Phosphor Oscilloscope Multimeter sử dụng màn hình cảm ứng IPS 4.3 inch kết hợp phím vật lý, mang lại trải nghiệm điều khiển linh hoạt và trực quan. Với băng thông lên đến 100MHz, tốc độ lấy mẫu 500MSa/s cùng bộ nhớ sâu tối đa 1M, FNIRSI 2D15P đáp ứng tốt các nhu cầu đo lường, phân tích tín hiệu trong sửa chữa điện tử, học tập và nghiên cứu. Ngoài ra, máy còn tích hợp đồng hồ True RMS 19999 counts và bộ phát sóng DDS 10MHz, giúp người dùng dễ dàng kiểm tra và mô phỏng tín hiệu trong nhiều ứng dụng khác nhau.

ĐẶC ĐIỂM NỐI BẬT

• 3 trong 1: Oscilloscope · Multimeter · Signal Generator

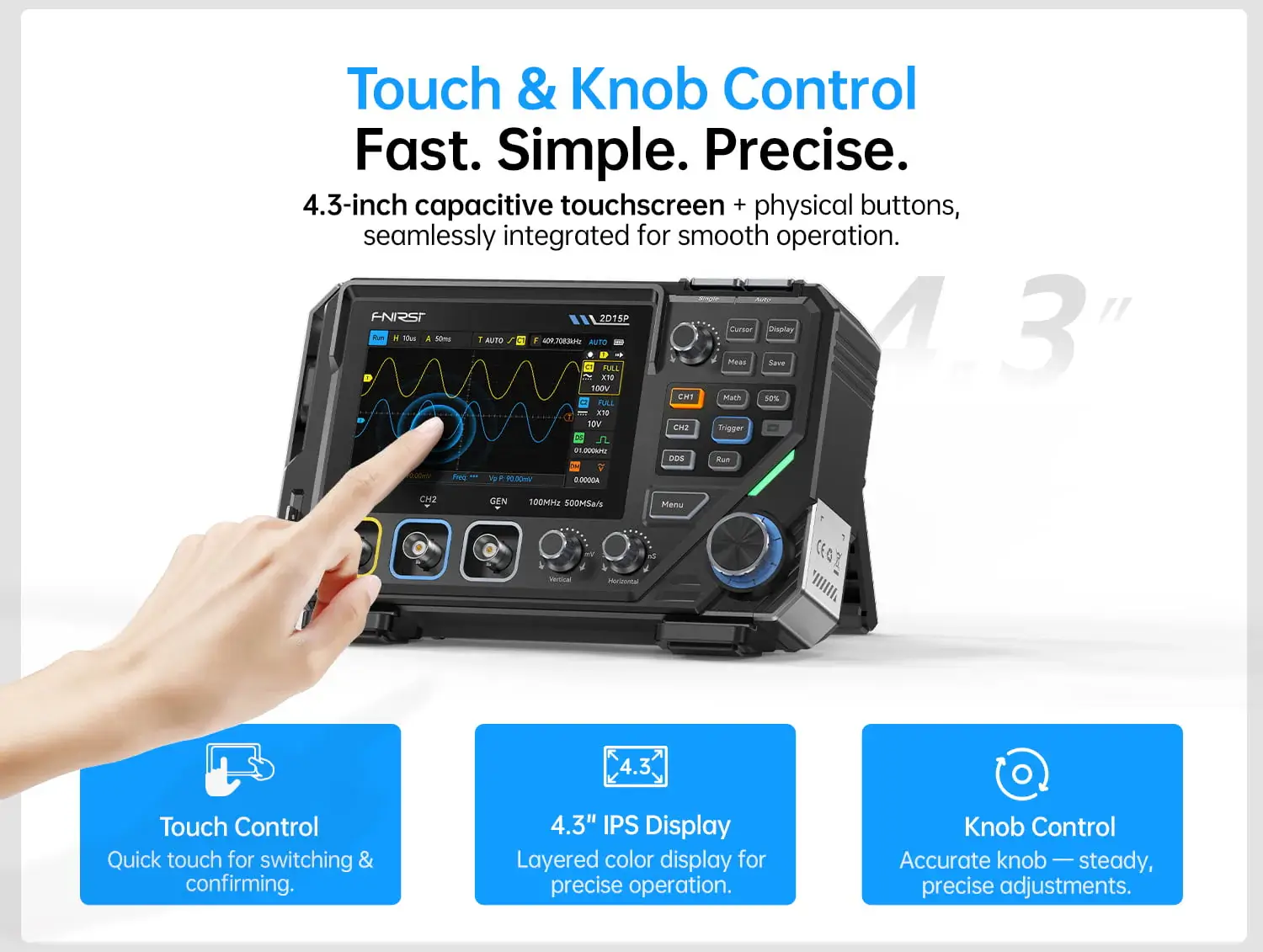

• Màn hình cảm ứng IPS 4.3" + phím vật lý
• Băng thông 100MHz, lấy mẫu 500MSa/s
• Hiển thị 128 mức xám, chế độ Color Temperature
• Tốc độ bắt dạng sóng ~1200 fps
• Hỗ trợ Infinite Persistence & chế độ XY

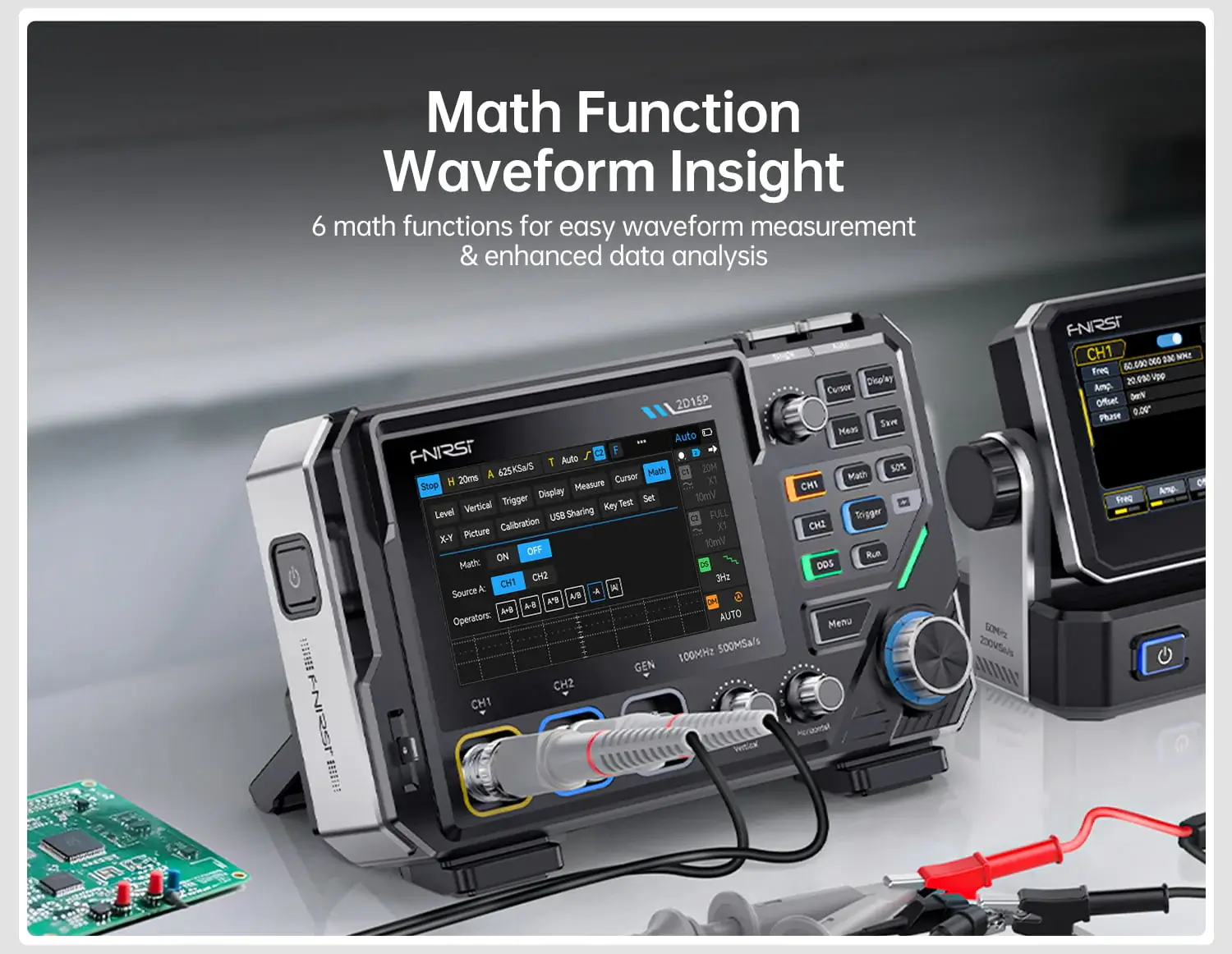

• Phép toán tín hiệu thời gian thực (Math)

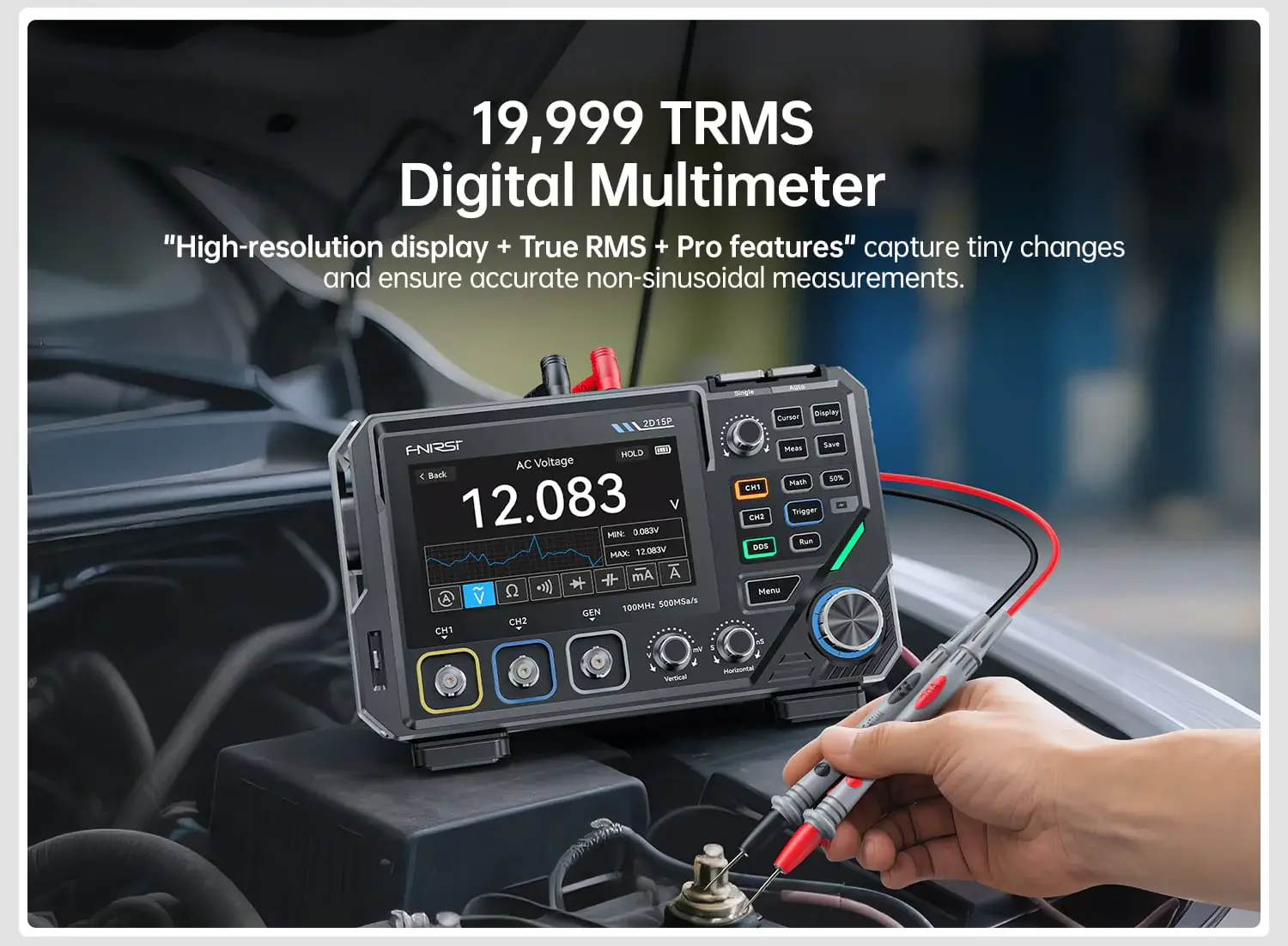

• Đồng hồ True RMS 19999 counts

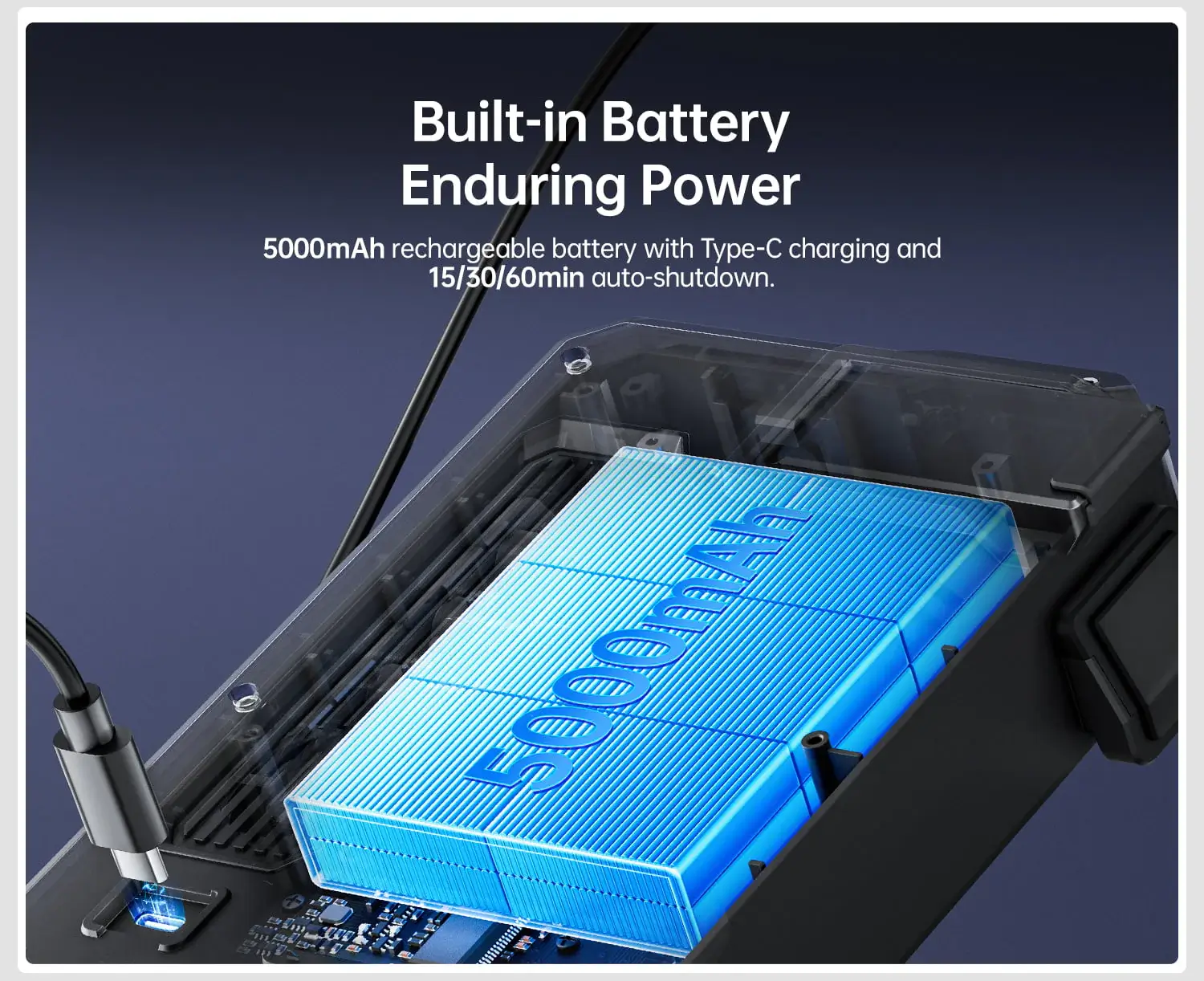

• Pin 5000mAh, sạc Type-C

TÍNH NĂNG CHÍNH

• 2 kênh đo: 100MHz (1 kênh) / 50MHz (2 kênh)
• Bộ nhớ tùy chọn: 10K / 100K / 1M

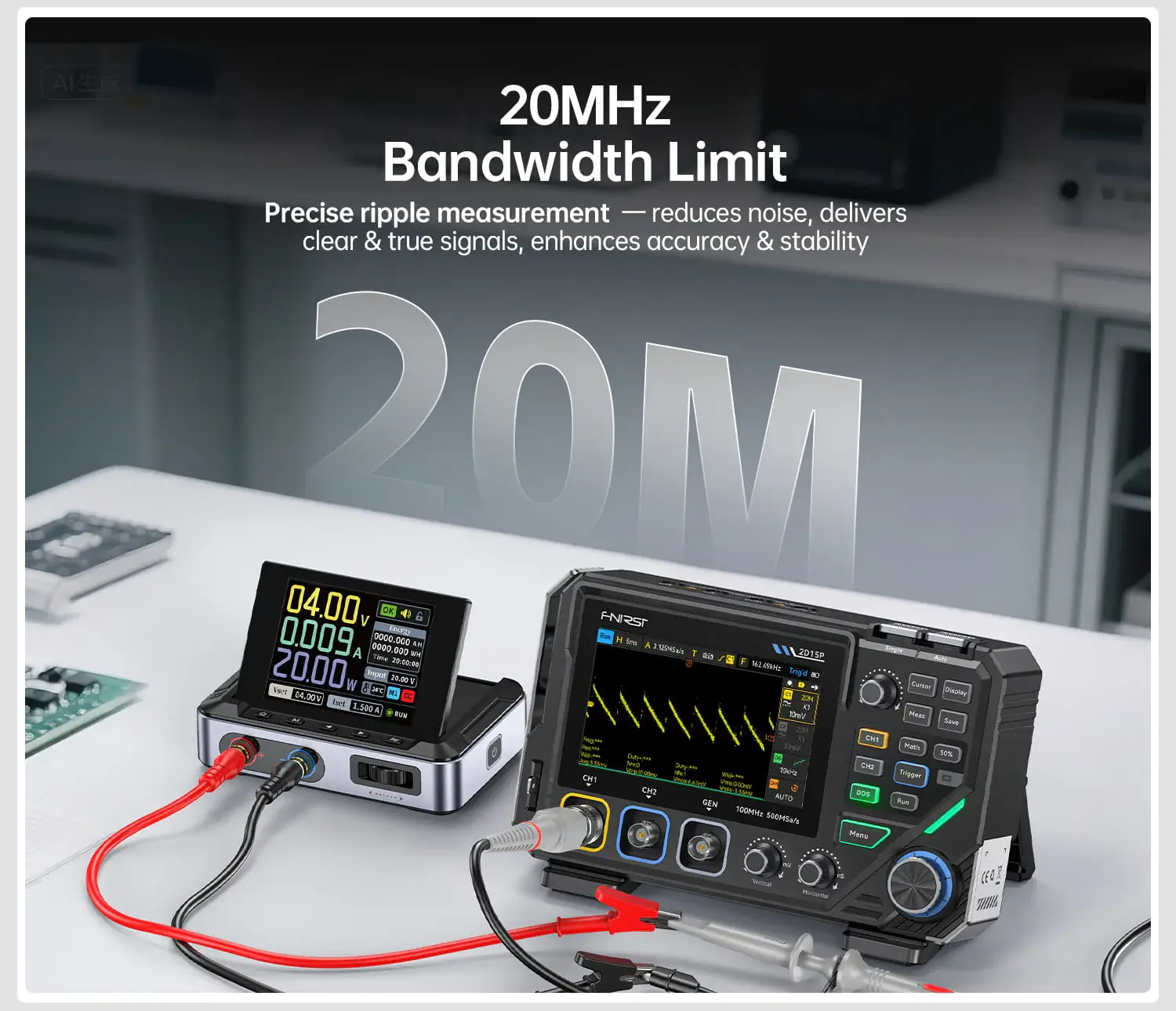

• Giới hạn băng thông 20MHz giúp giảm nhiễu

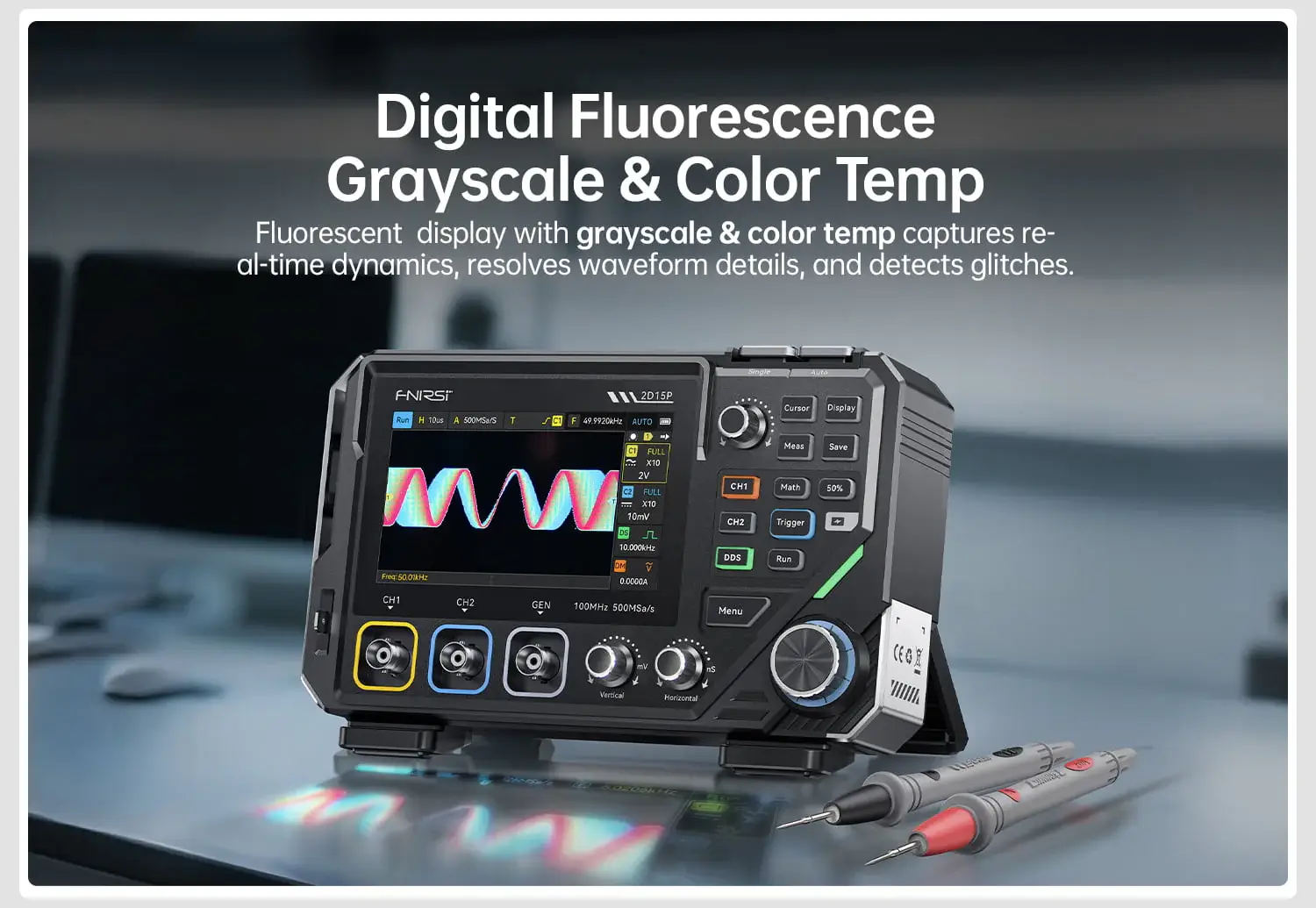

• Hiển thị dạng sóng nâng cao (Grayscale & Color Temp)
• Hỗ trợ các phép toán: cộng, trừ, nhân, chia

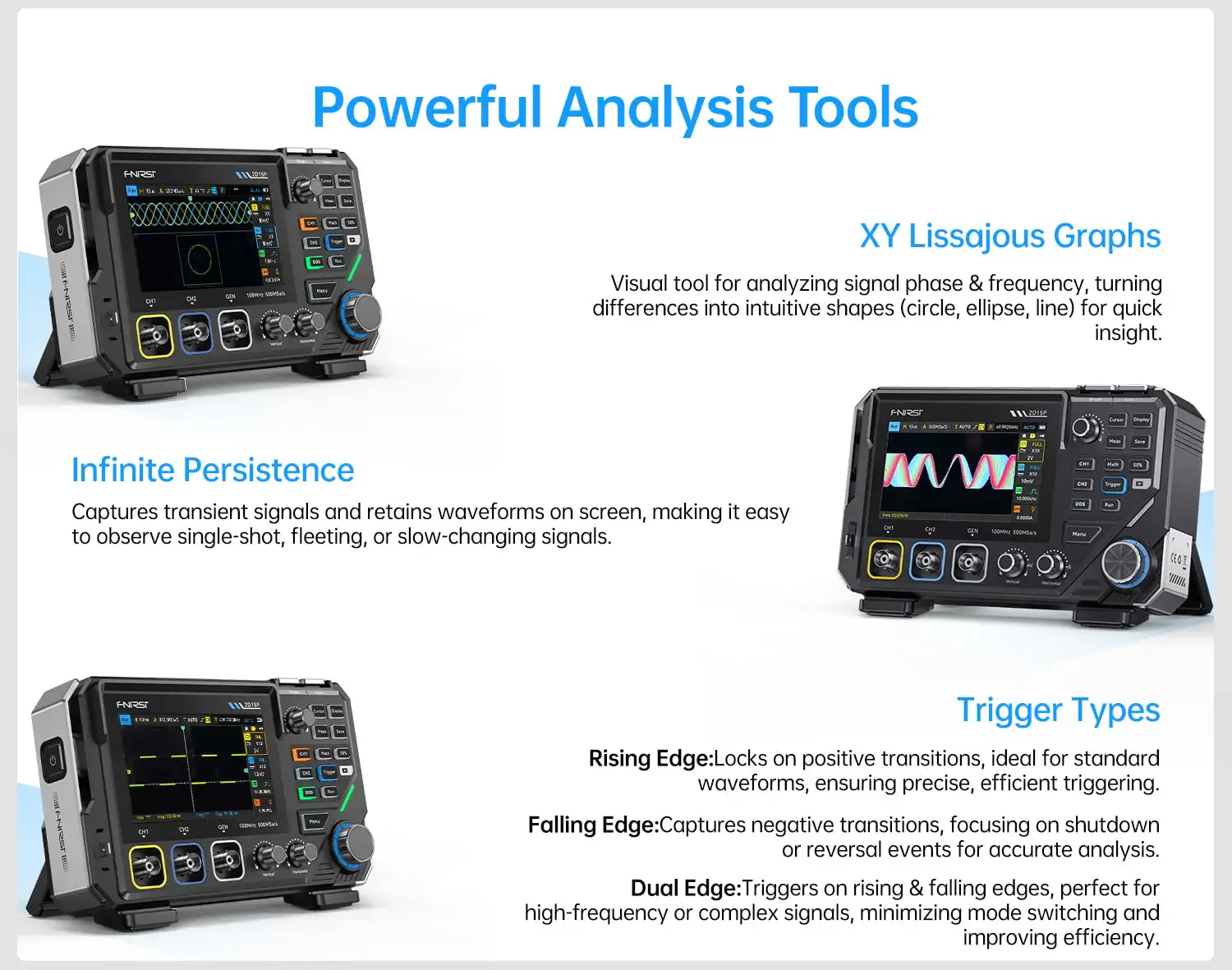

• Chế độ XY & lưu ảnh dạng sóng vô hạn

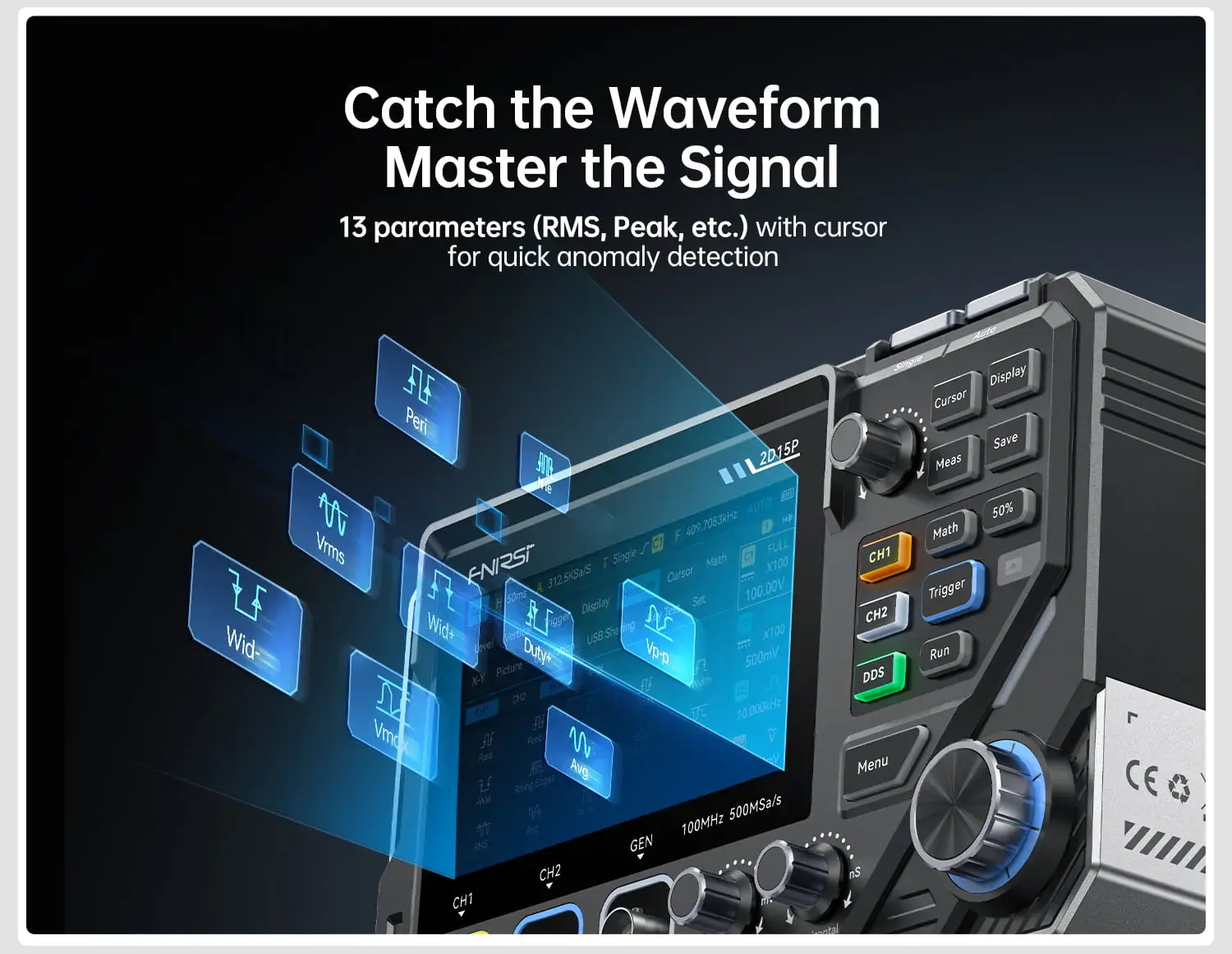

• Con trỏ đo & đo tự động nhiều thông số

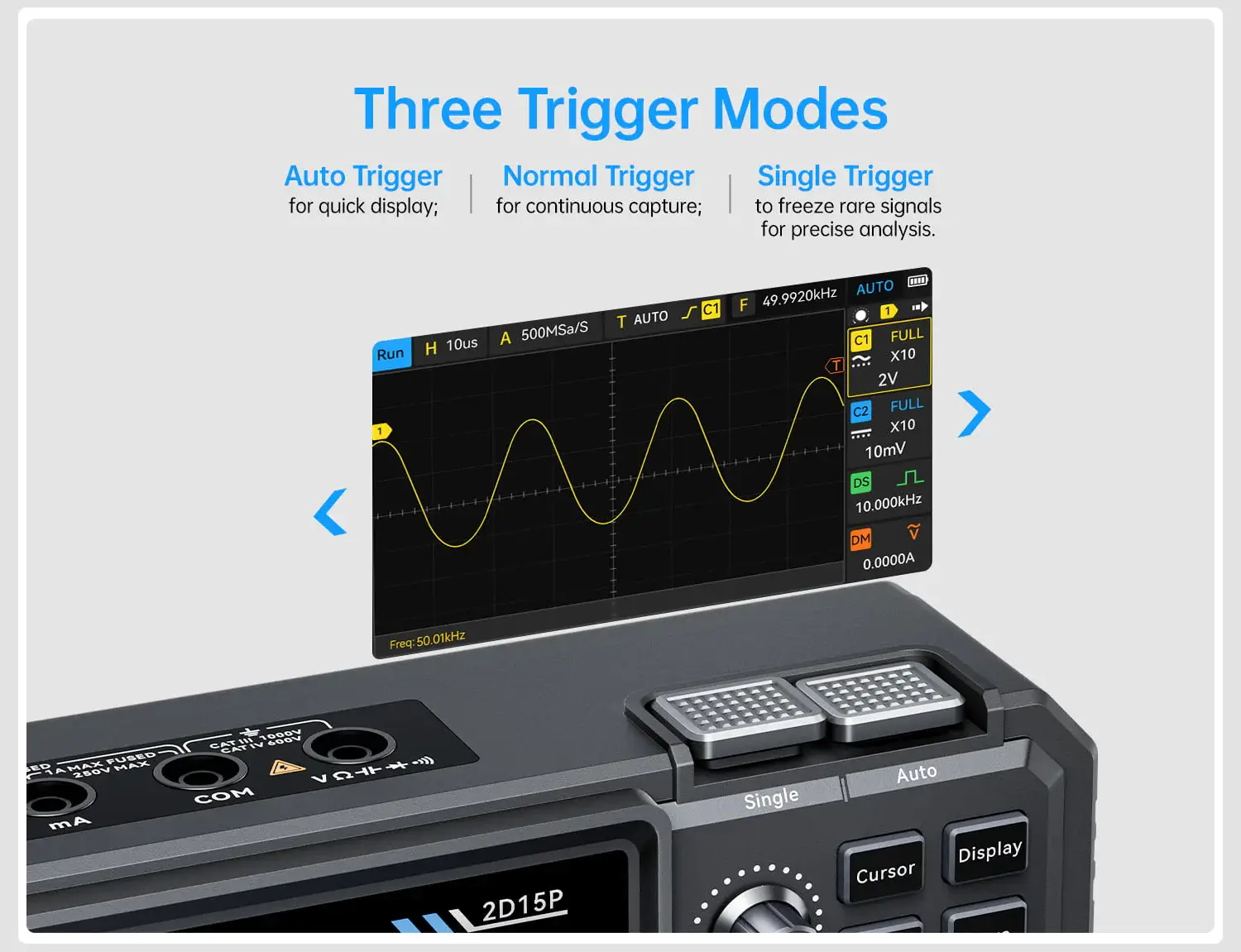

• Trigger: Auto / Normal / Single

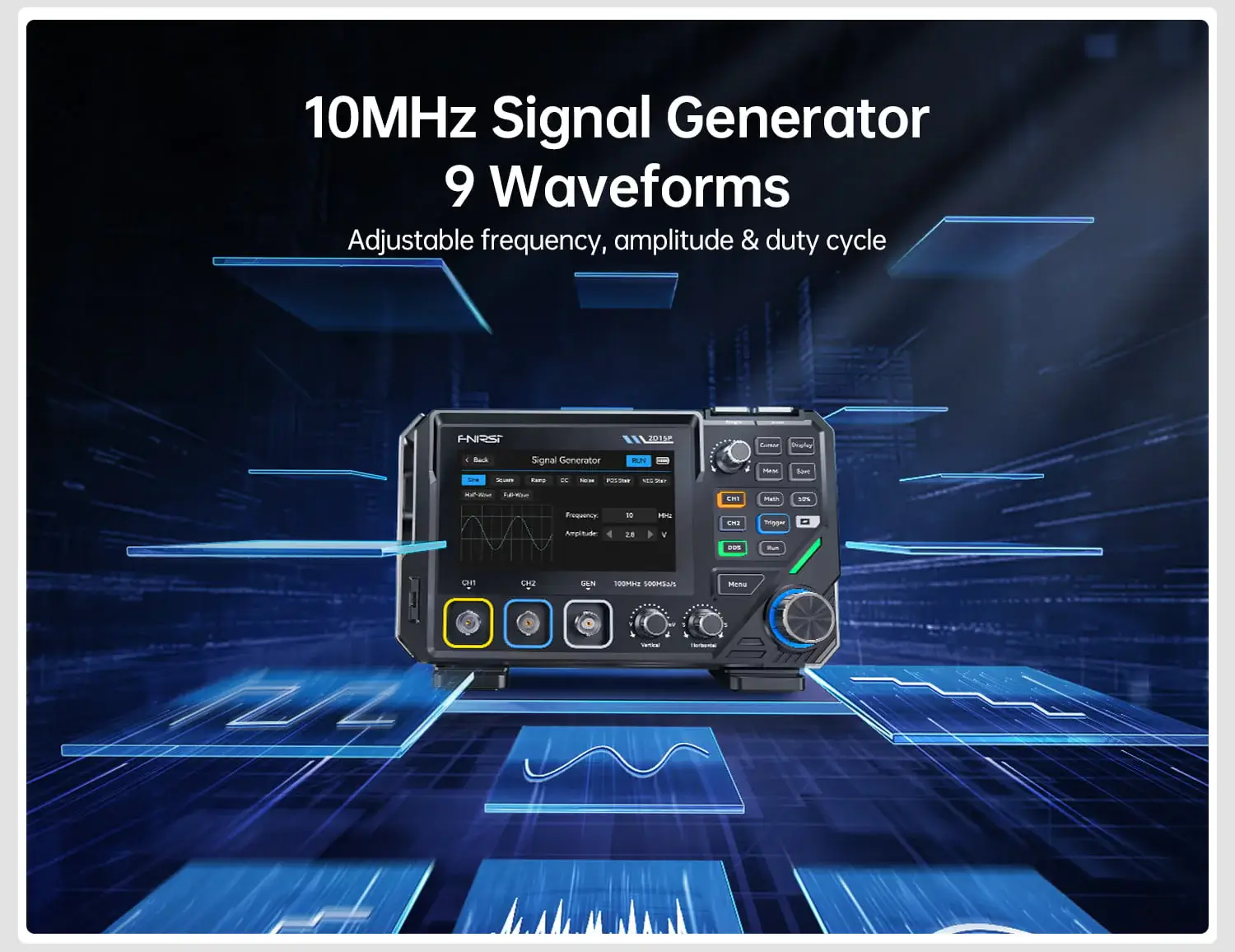

• Máy phát tín hiệu DDS 10MHz, nhiều dạng sóng
• Đồng hồ đo: điện áp, dòng, điện trở, tụ, diode, thông mạch

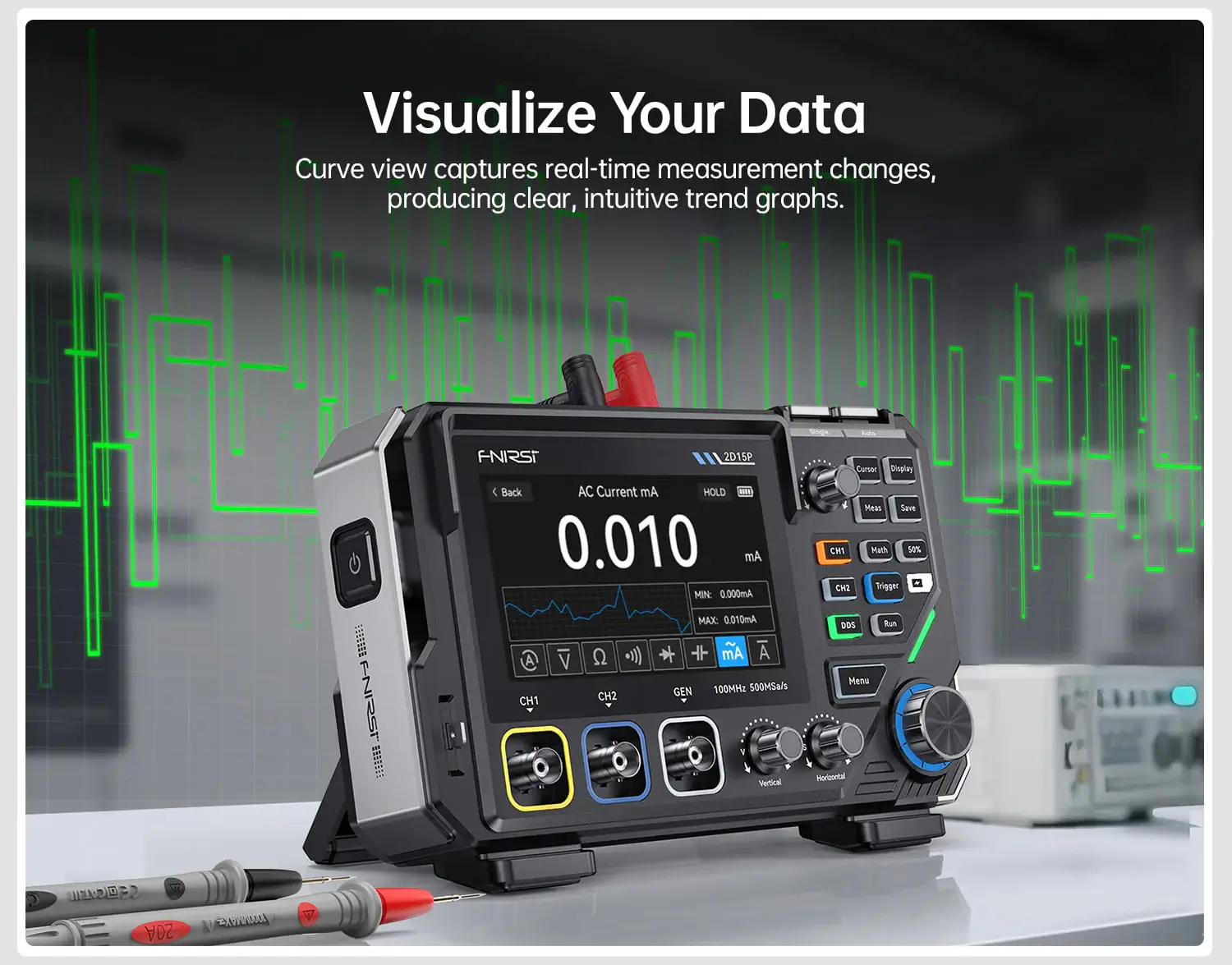

• Hiển thị biểu đồ xu hướng (Curve View)

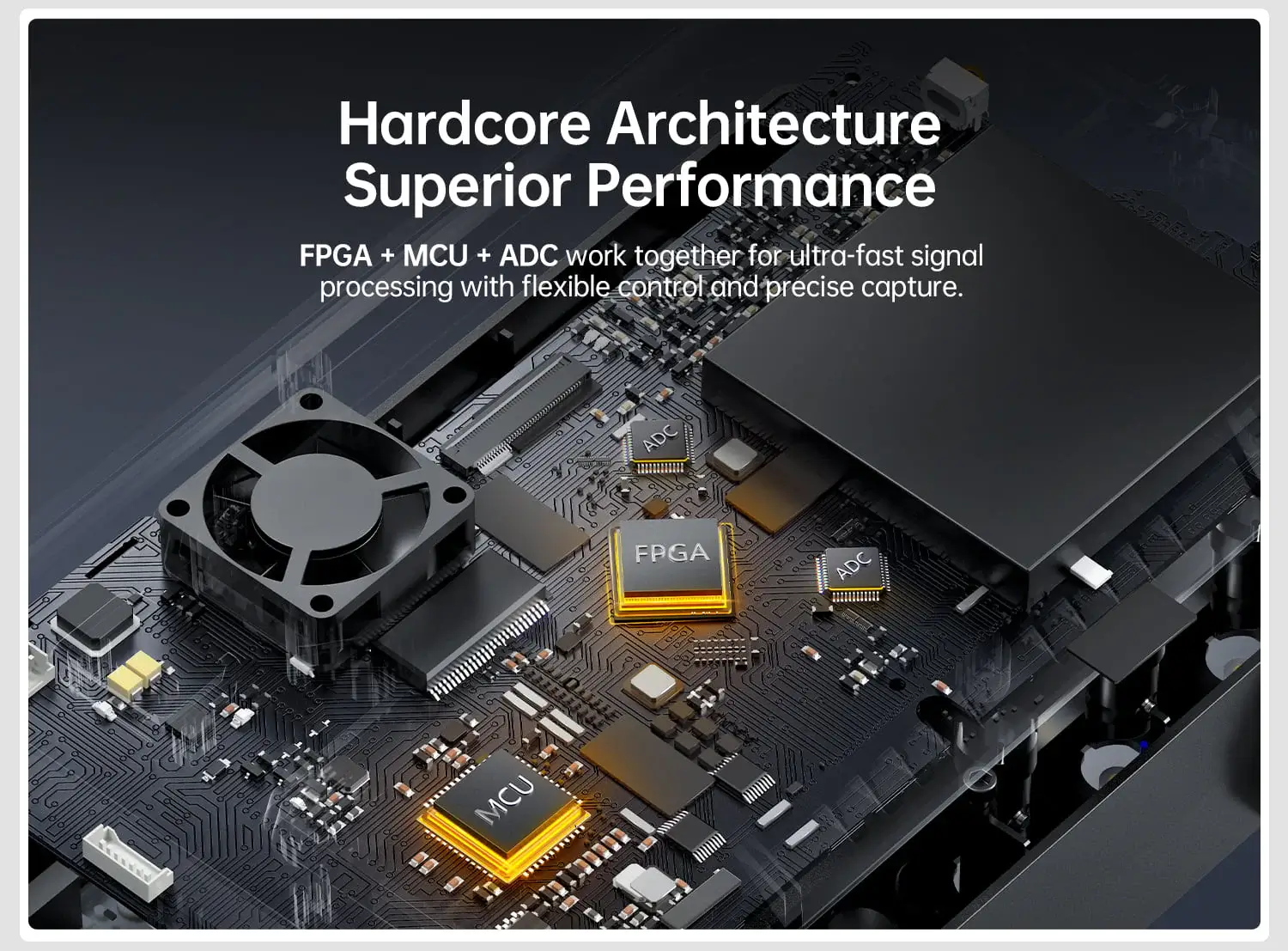

• Kiến trúc FPGA + MCU + ADC xử lý nhanh, ổn định

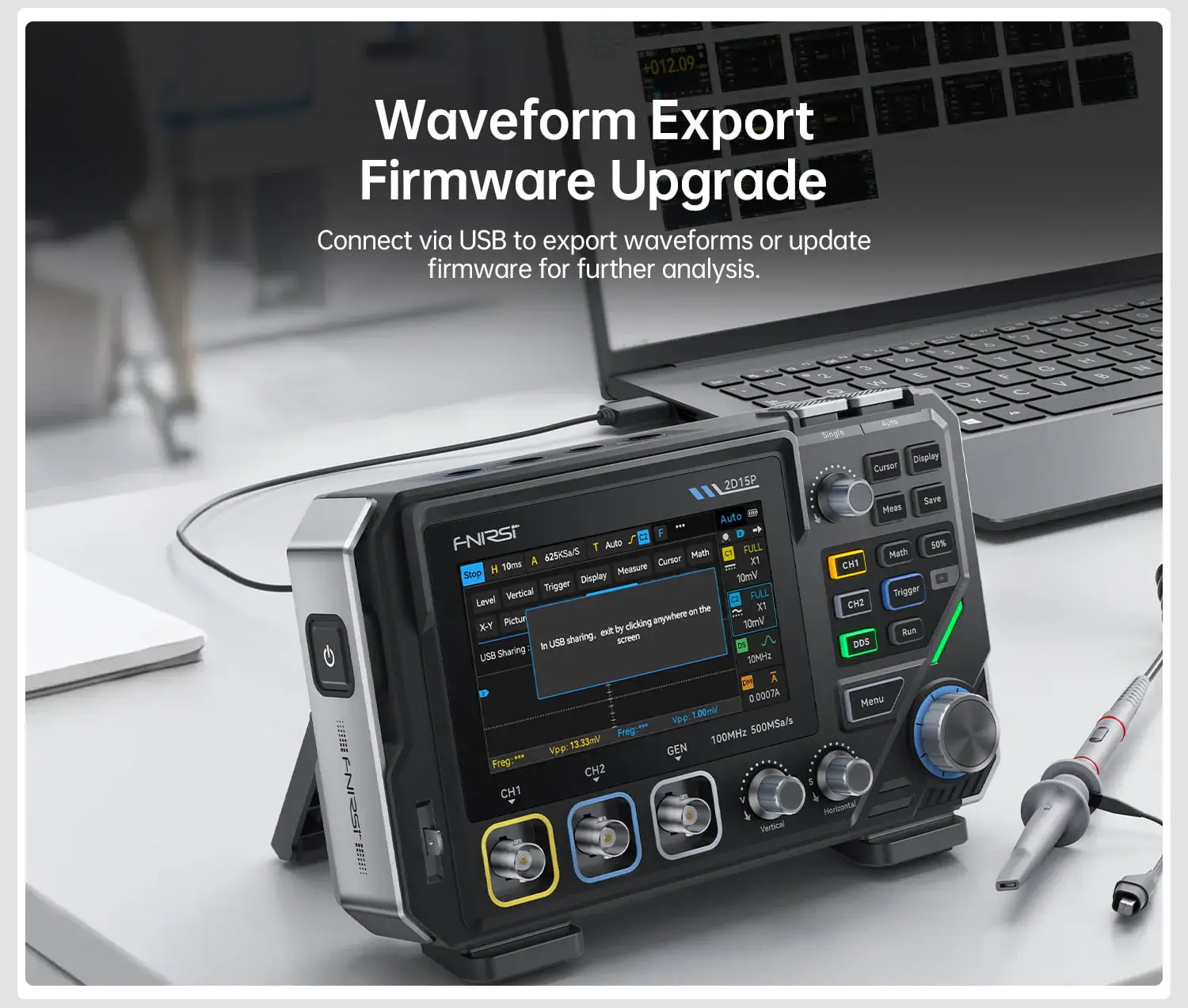

• Lưu & xuất dữ liệu dạng sóng
• Thiết kế nhỏ gọn, pin dung lượng lớn
• Cổng sạc Type-C tiện lợi

THÔNG SỐ KỸ THUẬT

Máy hiện sóng (Oscilloscope)

• Số kênh: 2 kênh
• Tốc độ lấy mẫu: 500MSa/s
• Băng thông: 100MHz
• Bộ nhớ: 10K / 100K / 1M
• Trở kháng đầu vào: 1MΩ
• Timebase: 5ns – 50s
• Độ nhạy: 10mV – 10V/div
• Điện áp tối đa: 800V (đầu dò x10)
• Trigger: Auto / Normal / Single
• Kiểu trigger: sườn lên / sườn xuống / cả hai
• Hiển thị: Dot / Vector / Color Temp
• Coupling: AC / DC
• Persistence: min / 2s / 5s / 10s / 20s / 50s / ∞
• Phép toán: Có
• Lưu dạng sóng: Có
• Xuất dữ liệu: Có
• Con trỏ đo: Có

Đồng hồ vạn năng (Multimeter)

• Điện áp DC:
  1.9999V / 19.999V / 199.99V / 1000V
• Điện áp AC:
  1.9999V / 19.999V / 199.99V / 750V
• Dòng DC:
  19.999mA / 199.99mA / 1.9999A / 9.999A
• Dòng AC:
  19.999mA / 199.99mA / 1.9999A / 9.999A
• Điện trở:
  199.99Ω → 19.999MΩ
• Điện dung:
  9.999nF → 99.99mF
• Kiểm tra diode: Có
• Thông mạch: Có

Máy phát tín hiệu (Signal Generator)

• Số kênh: 1 kênh
• Tần số: 0 – 10MHz
• Biên độ: 0.1 – 3.0 Vpp
• Duty cycle: 0 – 100%

TRANG CHỦ NHÀ SẢN XUẤT VÀ HƯỚNG DẪN SỬ DỤNG

Hshop.vn hiện là đại lý phân phối uỷ quyền các sản phẩm của FNIRSI tại Việt Nam:

Mọi thắc mắc xin Quý Khách nhắn tin qua Zalo OA / Facebook Messenger để được hỗ trợ sớm nhất, Hshop xin chân thành cảm ơn!
