Máy đo hiện sóng FNIRSI® 2C53T Handheld Oscilloscope + Digital Multimeter + DDS Generator

Lưu ý:

• Sản phẩm được bảo hành 3 tháng với các lỗi thuộc nhà sản xuất, Quý Khách nên đọc kỹ hướng dẫn sử dụng trước khi dùng, trường hợp máy bị hư hỏng, chập cháy do sử dụng không đúng theo hướng dẫn của nhà sản xuất hoặc kết nối sai cổng quy định trên máy sẽ bị từ chối bảo hành.
• Quý Khách nên cấp nguồn hoặc sạc máy bằng Nguồn và dây USB chất lượng tốt đúng điện áp, đủ công suất theo hướng dẫn sử dụng để đảm bảo máy hoạt động tốt. Các máy sử dụng pin nên sạc đầy pin tối thiểu 1 tháng 1 lần để tránh chai pin.


Mọi thắc mắc kỹ thuật, liên hệ tư vấn xin gửi về Zalo: Hshopvn - Điện tử và Robot.

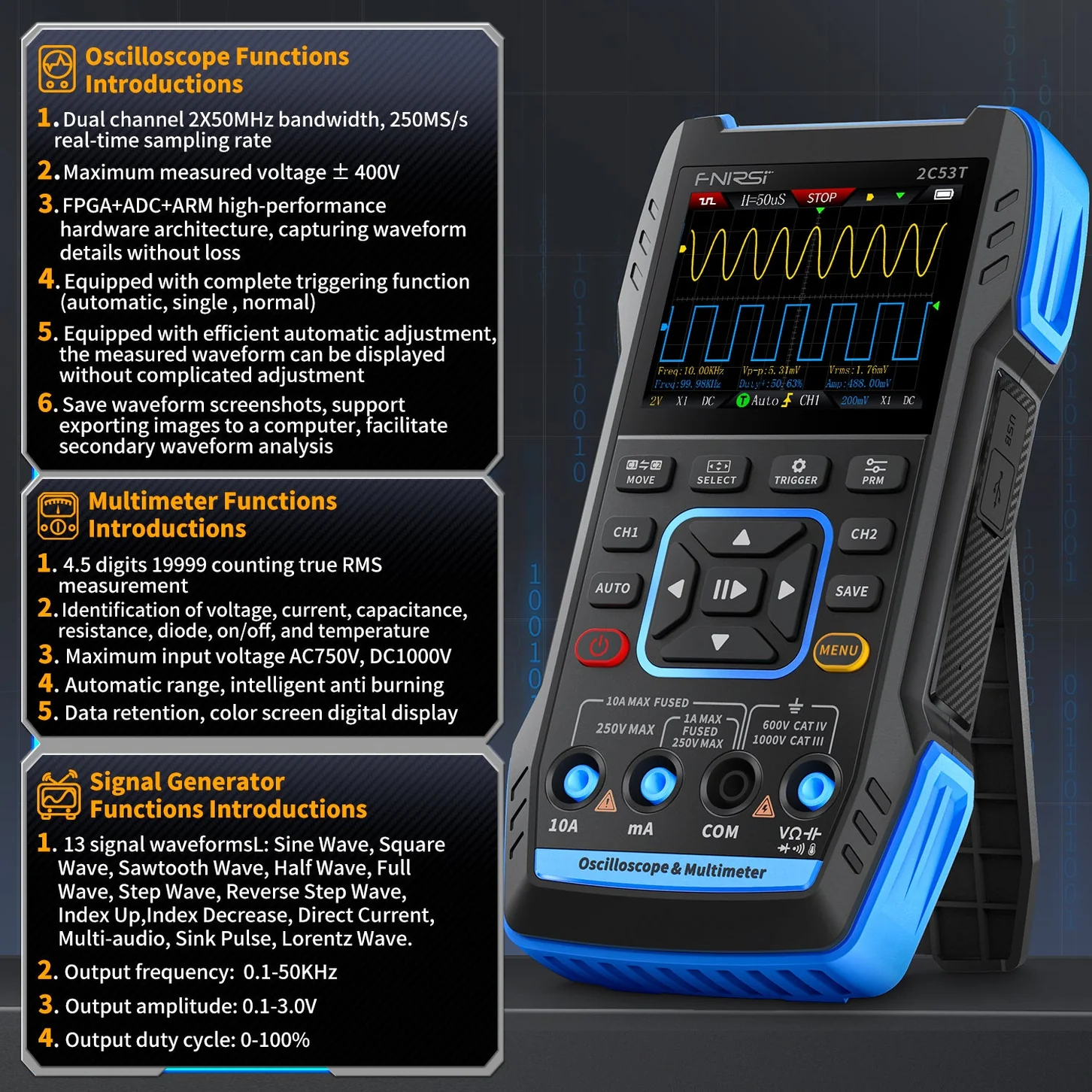

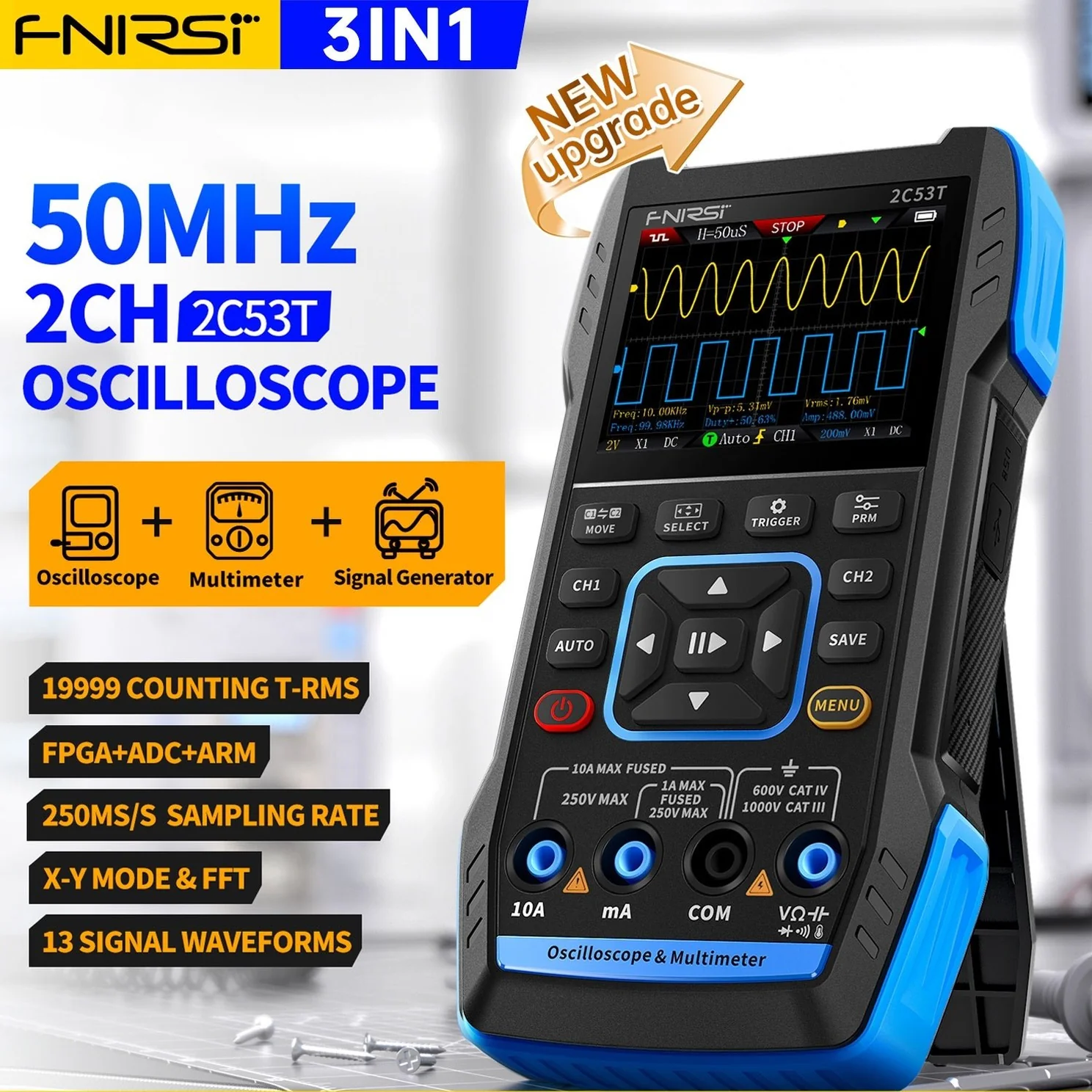

Máy đo hiện sóng FNIRSI® 2C53T Handheld Oscilloscope + Digital Multimeter + DDS Generator là máy hiện sóng cầm tay đa năng 3 trong 1 cao cấp, tích hợp oscilloscope 2 kênh + đồng hồ vạn năng + máy phát tín hiệu, được thiết kế dành cho kỹ thuật viên chuyên nghiệp, phòng lab và nghiên cứu R&D.

Máy đo hiện sóng FNIRSI® 2C53T Handheld Oscilloscope + Digital Multimeter + DDS Generator sử dụng kiến trúc phần cứng FPGA + ARM + ADC, mang lại hiệu năng mạnh mẽ với tốc độ lấy mẫu lên đến 250MSa/s và băng thông 50MHz, cho khả năng phân tích tín hiệu chính xác cao. Ngoài ra, máy hỗ trợ đo điện áp tối đa ±400V, phù hợp nhiều ứng dụng thực tế.

Bên cạnh đó, Máy đo hiện sóng FNIRSI® 2C53T Handheld Oscilloscope + Digital Multimeter + DDS Generator tích hợp đồng hồ vạn năng True RMS 4.5 digit (19999 counts) và máy phát tín hiệu DDS với 13 dạng sóng, tần số lên đến 50KHz. Màn hình màu 2.8 inch hiển thị rõ nét, hỗ trợ lưu và xuất dạng sóng giúp phân tích chuyên sâu. Với pin dung lượng 3000mAh và thiết kế nhỏ gọn, đây là giải pháp “tất cả trong một” cho đo kiểm điện tử.

Tính năng nổi bật

• 3 trong 1: Oscilloscope + Multimeter + Signal Generator

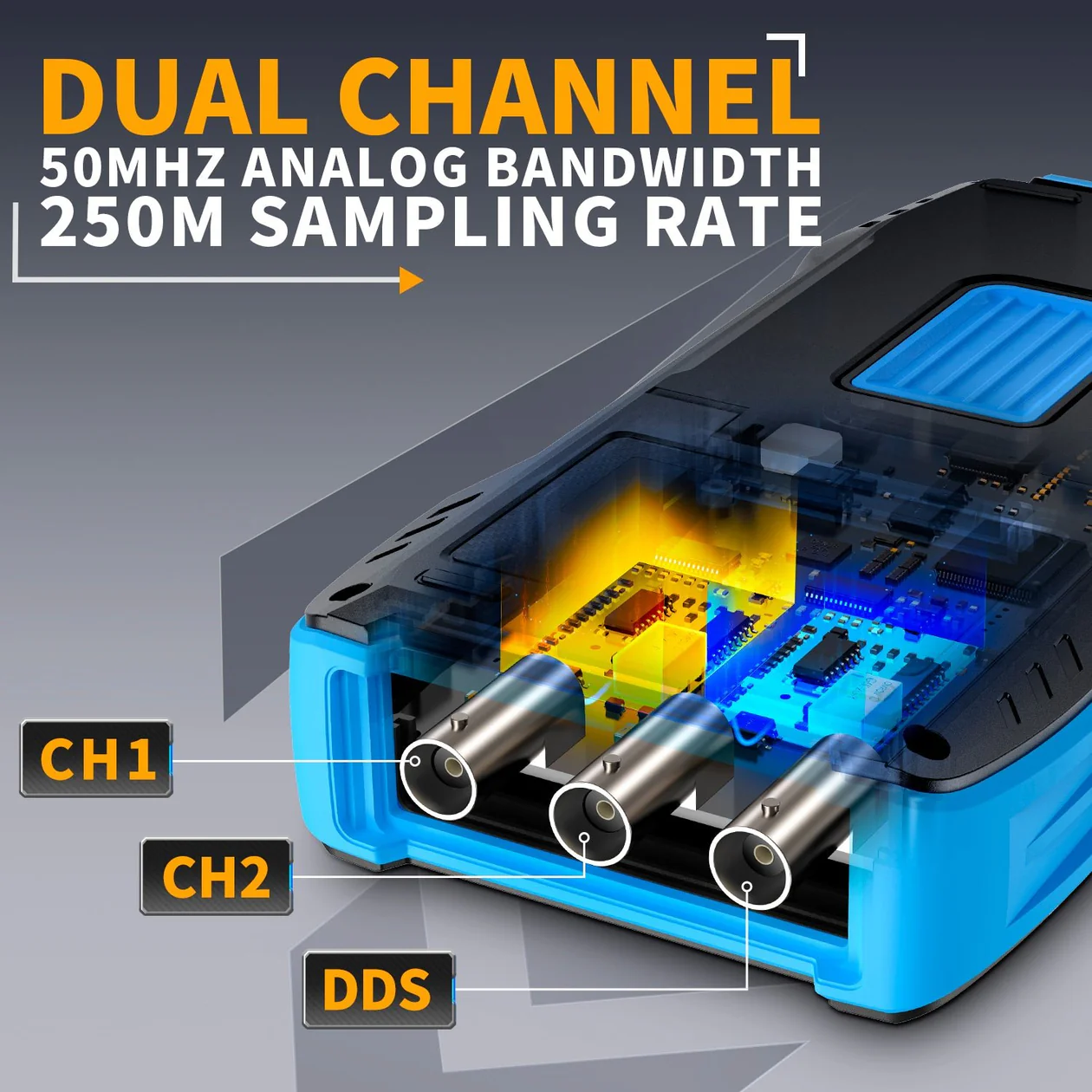

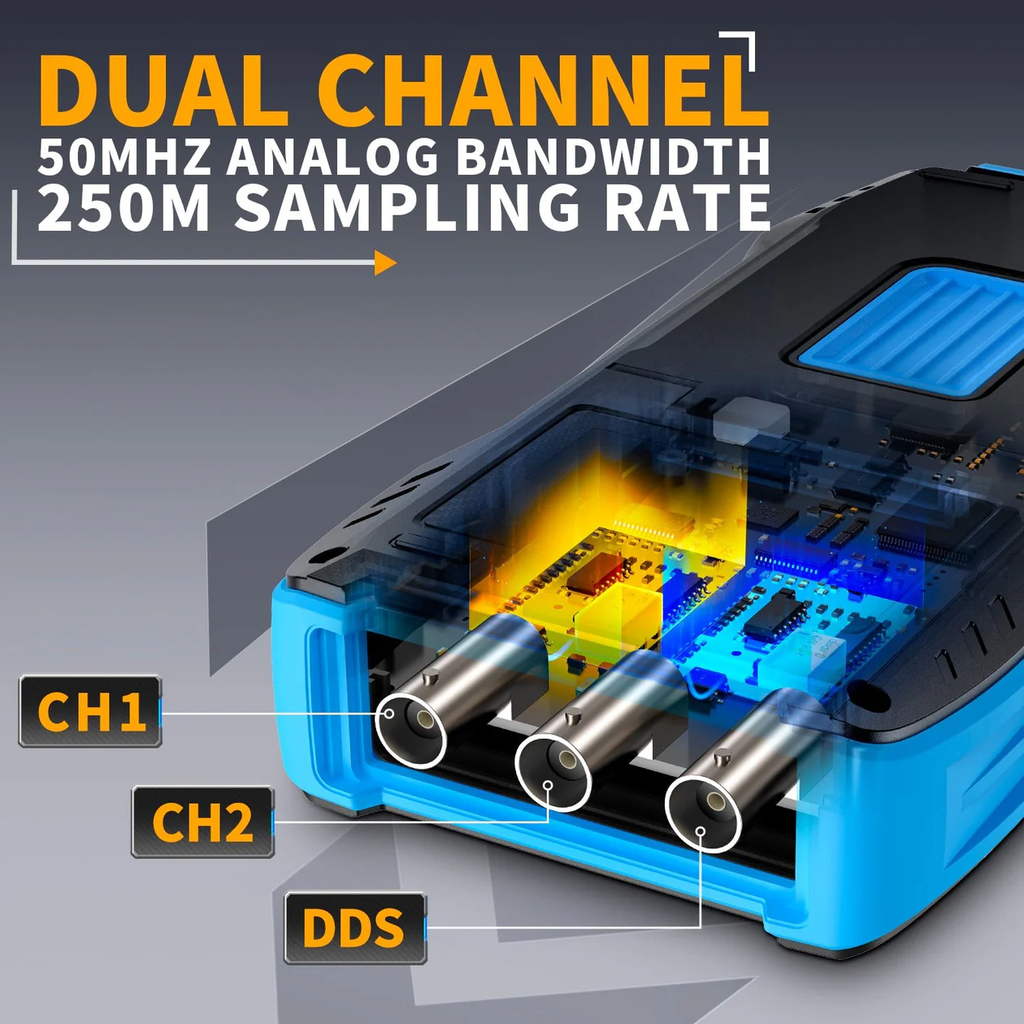

• 2 kênh, băng thông 50MHz, đo tín hiệu chính xác

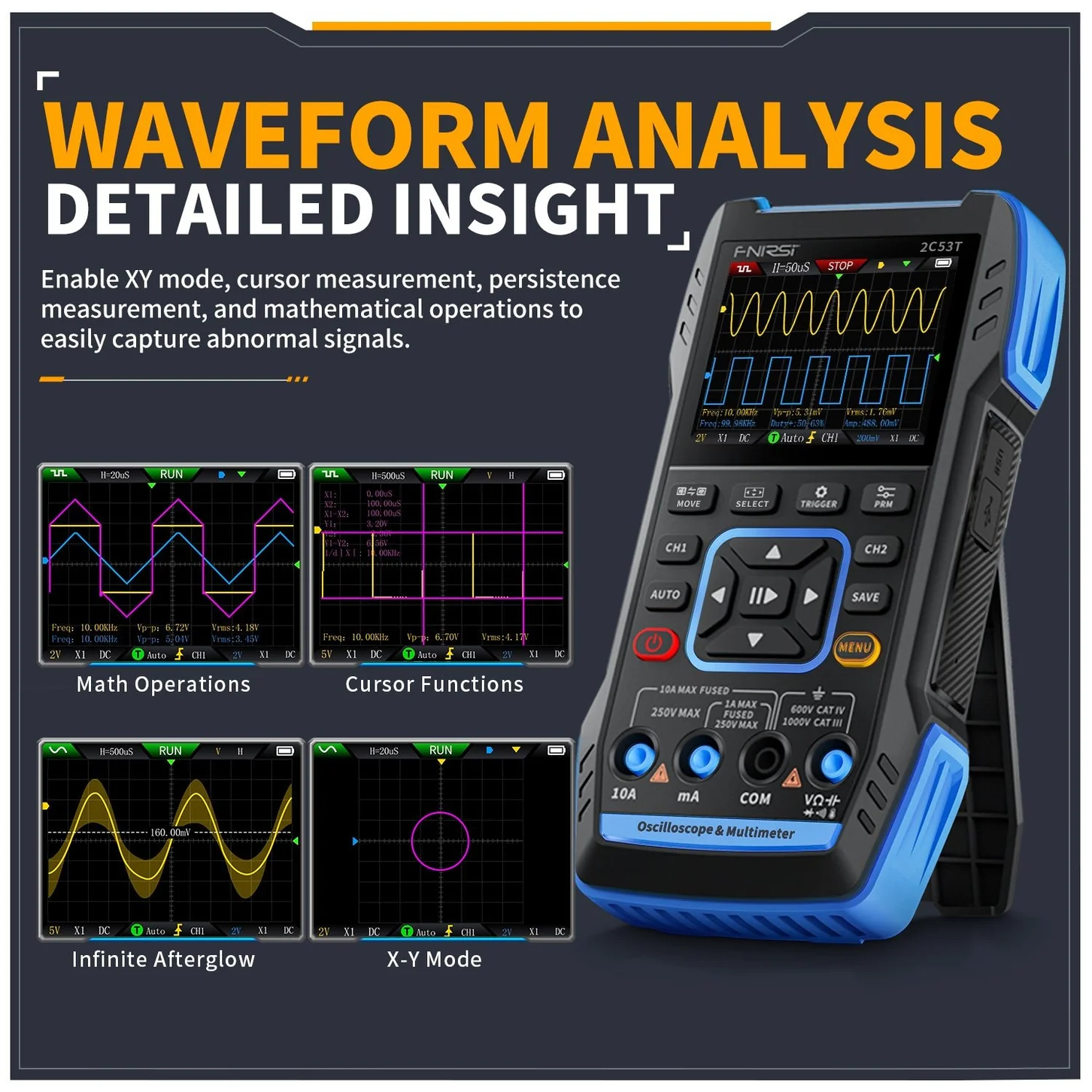

• Hỗ trợ FFT, XY mode, cursor, persistence
• Lưu và xuất dạng sóng qua máy tính
• True RMS đo chính xác
• Pin lớn 3000mAh, dùng lâu

THÔNG SỐ KỸ THUẬT

1. Thông tin chung

• Thương hiệu: FNIRSI
• Model: 2C53T
• Màn hình: 2.8 inch màu (320 × 240)
• Nguồn: Type-C (5V/1A)
• Pin: 3000mAh
• Thời gian sử dụng: ~6 giờ
• Kích thước: 167 × 89 × 35 mm
• Khối lượng: ~300 g
• Ngôn ngữ: Tiếng Anh / Tiếng Trung

2. Oscilloscope (Máy hiện sóng)

• Số kênh: 2 kênh
• Tốc độ lấy mẫu: 250 MSa/s
• Băng thông: 50 MHz
• Độ sâu bộ nhớ: 1Kpts
• Trở kháng: 1 MΩ
• Thang thời gian: 10 ns – 20 s
• Độ nhạy: 10 mV/div – 10 V/div
• Điện áp tối đa: ±400V
• Trigger: Auto / Normal / Single
• Kiểu trigger: Sườn lên / sườn xuống
• Hiển thị: Y-T / Rolling / X-Y
• Chế độ lưu ảnh dạng sóng: Có
• Xuất dữ liệu qua PC: Có
• Tính năng nâng cao:
  • FFT phân tích phổ
  • Math (8 phép toán)
  • Cursor đo lường
  • Persistence (lưu vệt)
  • Infinite afterglow

3. Máy phát tín hiệu (Signal Generator)

• Dạng sóng: 13 loại
• Tần số: 0 – 50KHz
• Biên độ: 0 – 3V
• Duty cycle: 0 – 100%

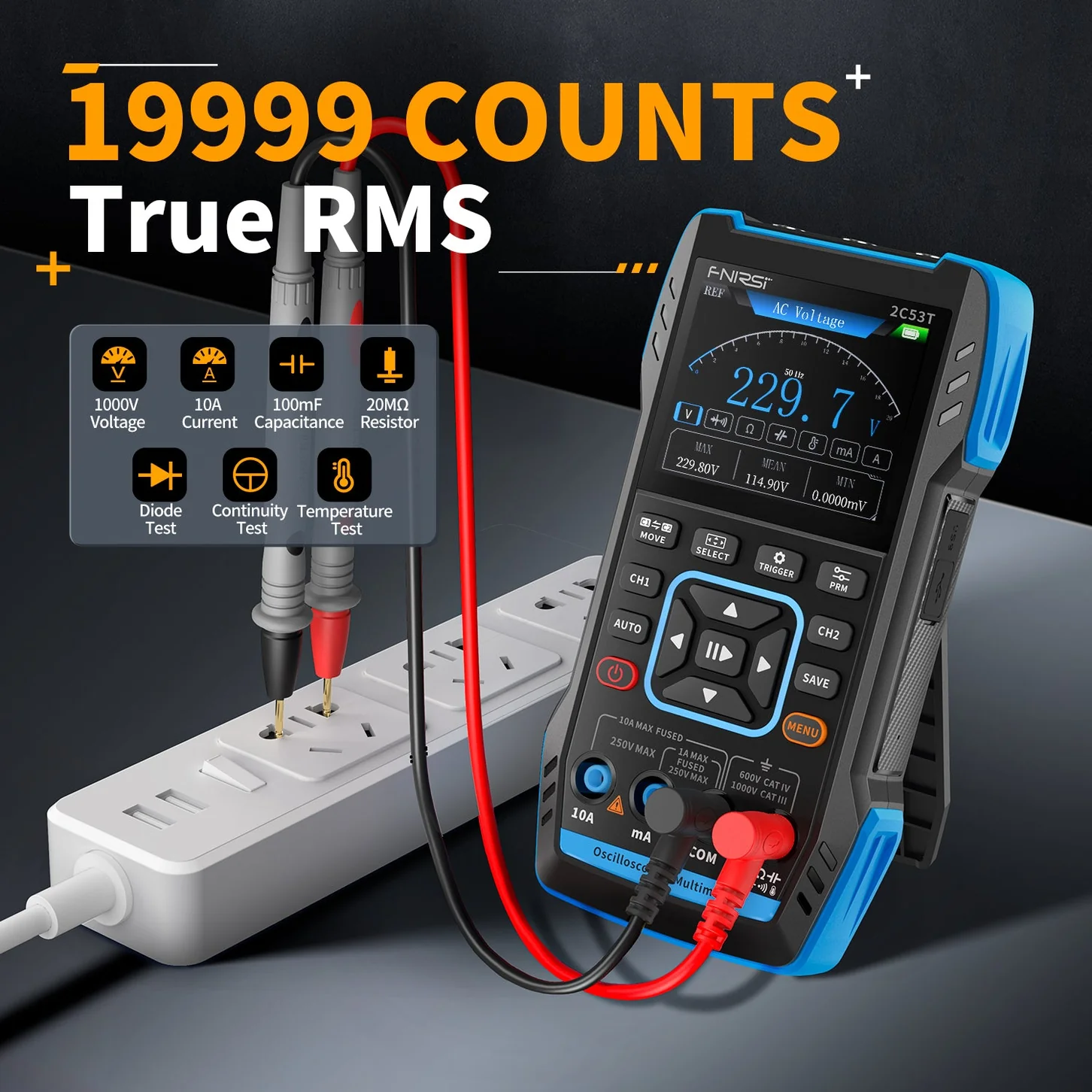

4. Đồng hồ vạn năng (Multimeter)

• DC Voltage: đến 1000V
• AC Voltage: đến 750V
• DC/AC Current: đến 9.999A
• Điện trở: đến 19.99MΩ
• Điện dung: đến 99.99mF
• Nhiệt độ: -55°C ~ 1300°C
• Diode: Có
• Continuity: Có

Ưu điểm

• Thiết bị đa năng, tiết kiệm chi phí
• Phù hợp cả chuyên nghiệp và đào tạo
• Hiệu năng mạnh trong tầm giá
• Thiết kế di động, tiện dụng

Ứng dụng

• Sửa chữa thiết bị điện tử nâng cao
• Phân tích tín hiệu mạch
• Nghiên cứu & phát triển (R&D)
• Giảng dạy, phòng lab
• DIY, maker chuyên sâu

TRANG CHỦ NHÀ SẢN XUẤT VÀ HƯỚNG DẪN SỬ DỤNG

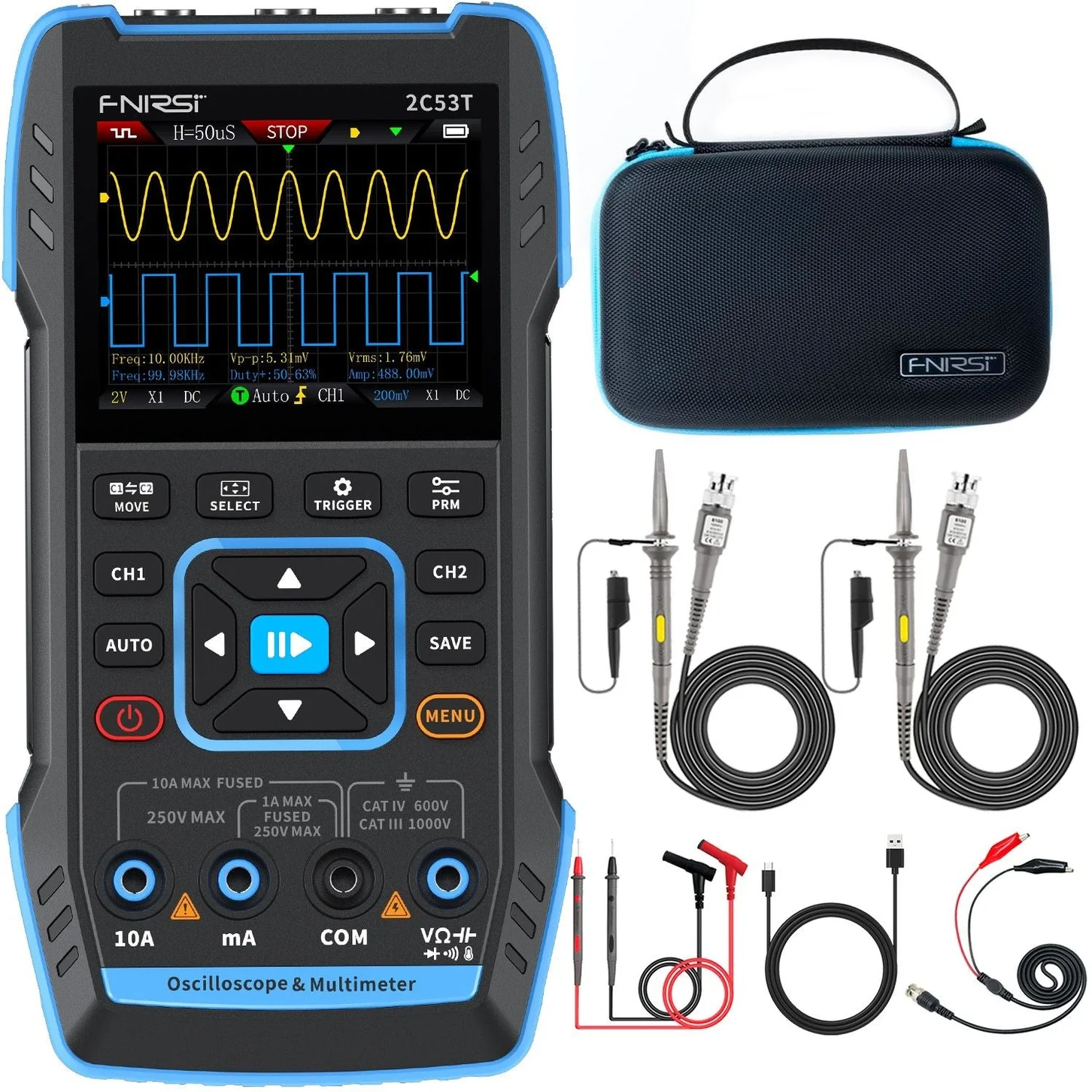

Bộ sản phẩm bao gồm:
