Máy đo hiện sóng FNIRSI® 2C53P Tablet Touchable Oscilloscope + Multimeter + DDS Generator

Lưu ý:

• Sản phẩm được bảo hành 3 tháng với các lỗi thuộc nhà sản xuất, Quý Khách nên đọc kỹ hướng dẫn sử dụng trước khi dùng, trường hợp máy bị hư hỏng, chập cháy do sử dụng không đúng theo hướng dẫn của nhà sản xuất hoặc kết nối sai cổng quy định trên máy sẽ bị từ chối bảo hành.
• Quý Khách nên cấp nguồn hoặc sạc máy bằng Nguồn và dây USB chất lượng tốt đúng điện áp, đủ công suất theo hướng dẫn sử dụng để đảm bảo máy hoạt động tốt. Các máy sử dụng pin nên sạc đầy pin tối thiểu 1 tháng 1 lần để tránh chai pin.


Mọi thắc mắc kỹ thuật, liên hệ tư vấn xin gửi về Zalo: Hshopvn - Điện tử và Robot.

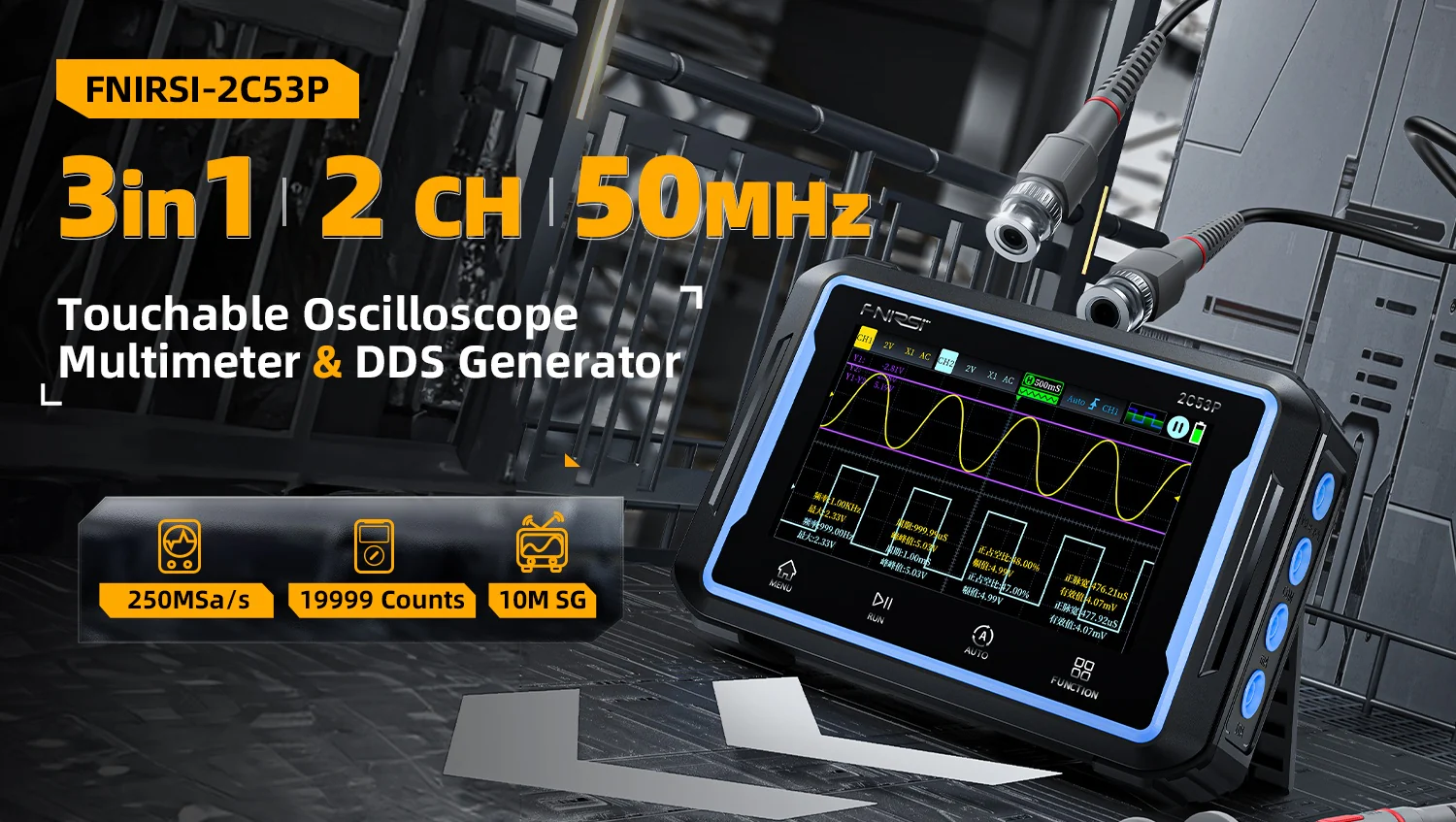

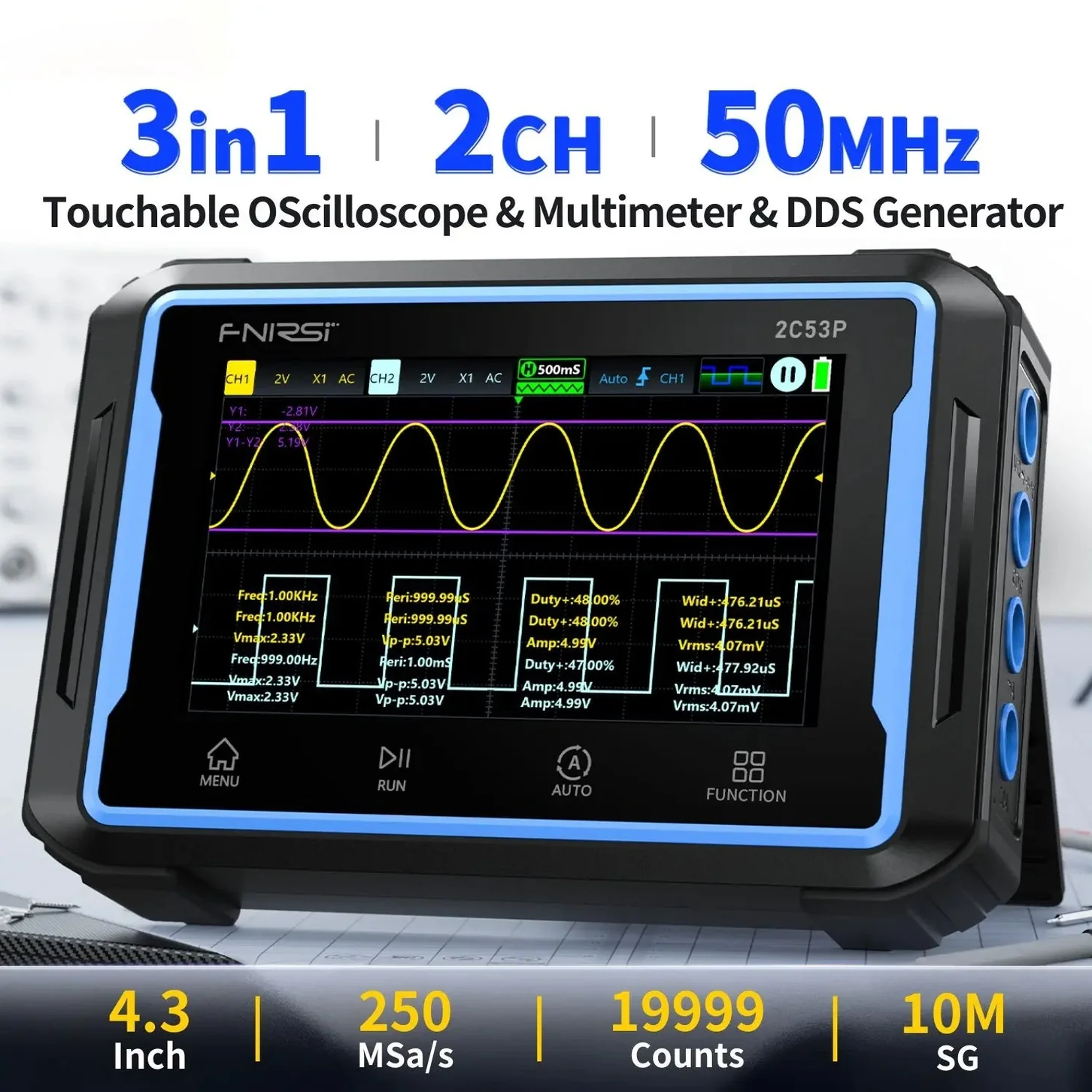

Máy đo hiện sóng FNIRSI® 2C53P Tablet Touchable Oscilloscope + Multimeter + DDS Generator là máy hiện sóng số 2 kênh đa năng tích hợp 3 trong 1: Oscilloscope + Đồng hồ vạn năng + Máy phát tín hiệu, mang đến giải pháp đo kiểm toàn diện cho kỹ thuật viên, sinh viên và người làm điện tử.

Máy đo hiện sóng FNIRSI® 2C53P Tablet Touchable Oscilloscope + Multimeter + DDS Generator sử dụng kiến trúc phần cứng FPGA + MCU + ADC, cho hiệu năng mạnh mẽ với tốc độ lấy mẫu 250MSa/s và băng thông 50MHz, giúp phân tích tín hiệu chính xác. Màn hình cảm ứng IPS 4.3 inch hiển thị sắc nét, hỗ trợ thao tác trực quan và theo dõi dạng sóng dễ dàng.

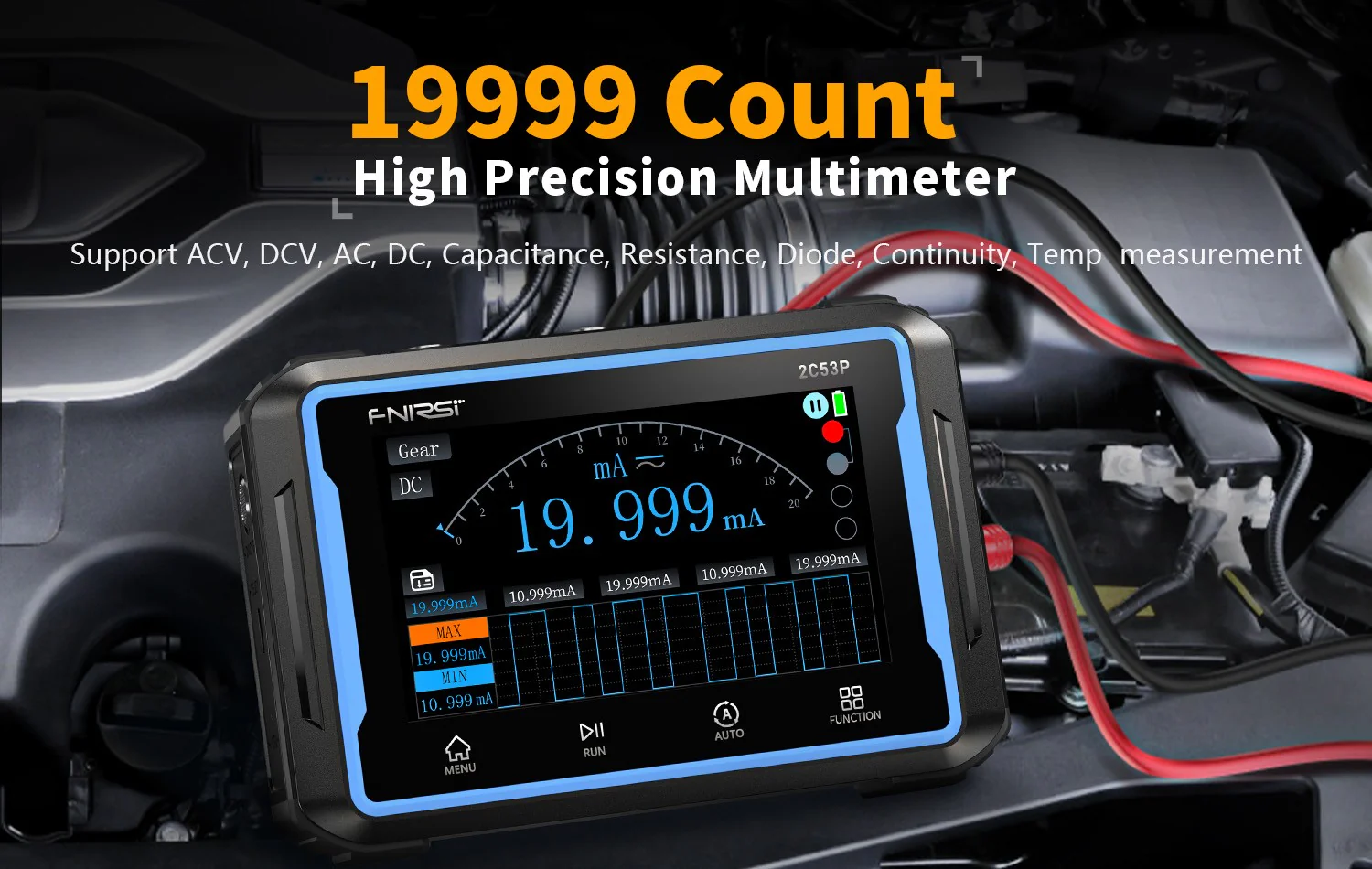

Ngoài ra, Máy đo hiện sóng FNIRSI® 2C53P Tablet Touchable Oscilloscope + Multimeter + DDS Generator còn tích hợp đồng hồ vạn năng True RMS 4.5 digit (19999 counts) và máy phát tín hiệu DDS với 12 dạng sóng, tần số tối đa 10MHz. Các tính năng nâng cao như FFT, chế độ XY, lưu và xuất dữ liệu giúp thiết bị trở thành công cụ mạnh mẽ cho phân tích và nghiên cứu. Với pin 4000mAh, thiết kế nhỏ gọn và sạc Type-C, sản phẩm rất phù hợp cho công việc di động và phòng lab.

Tính năng nổi bật

• 3 trong 1: Oscilloscope + Multimeter + Signal Generator
• Màn hình cảm ứng lớn, hiển thị trực quan

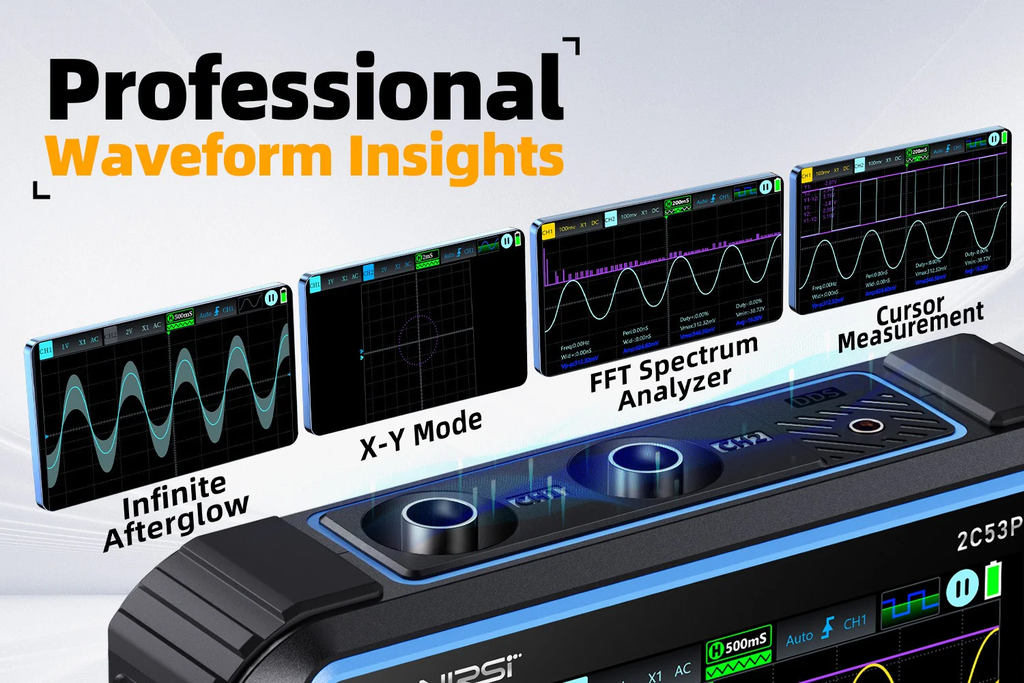

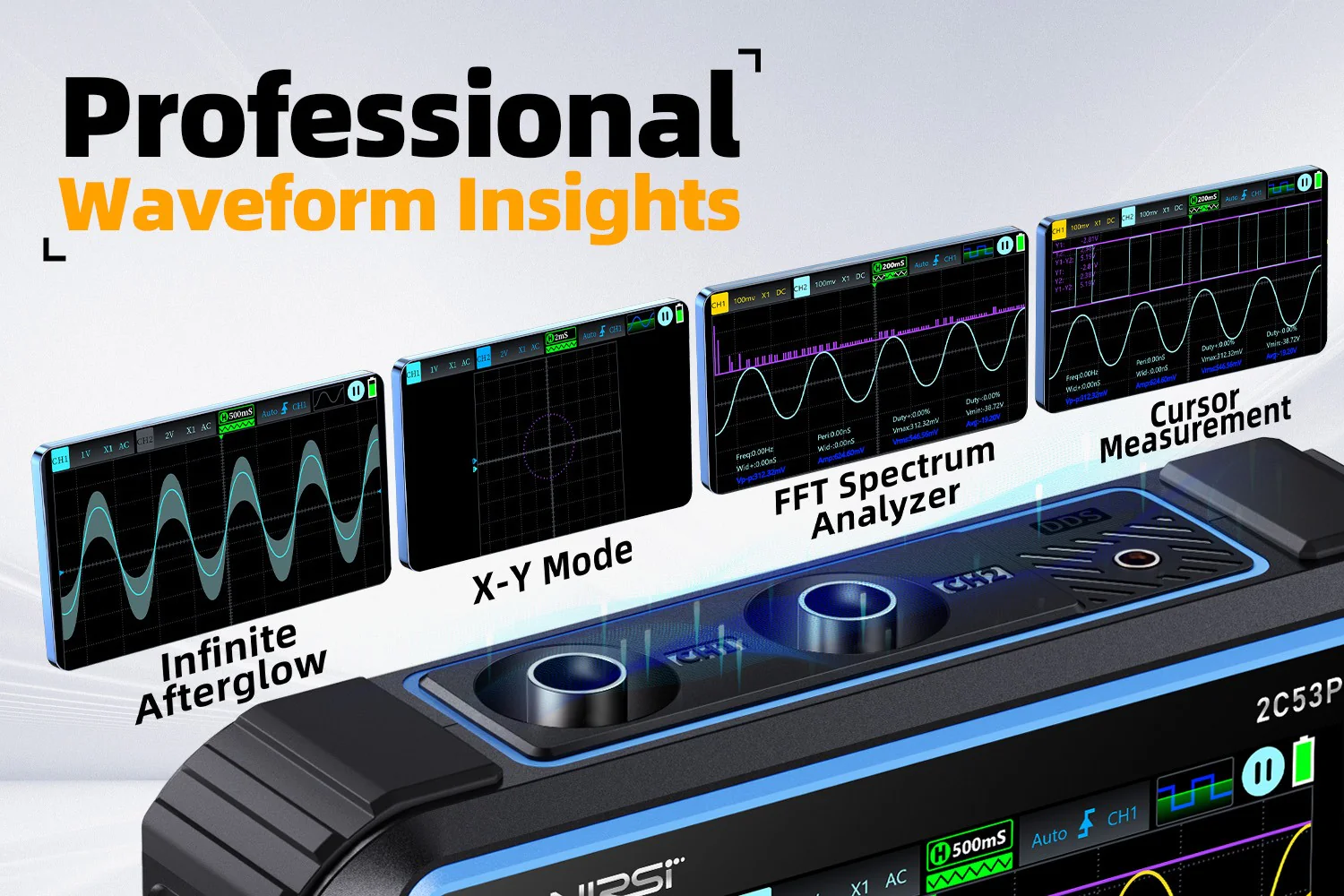

• Hỗ trợ FFT phân tích phổ tín hiệu
• Chế độ XY so sánh pha và biên độ
• Nút AUTO đo nhanh tiện lợi
• Lưu và xuất dữ liệu qua USB
• Pin dung lượng lớn, dùng di động

THÔNG SỐ KỸ THUẬT

1. Thông tin chung

• Thương hiệu: FNIRSI
• Model: 2C53P

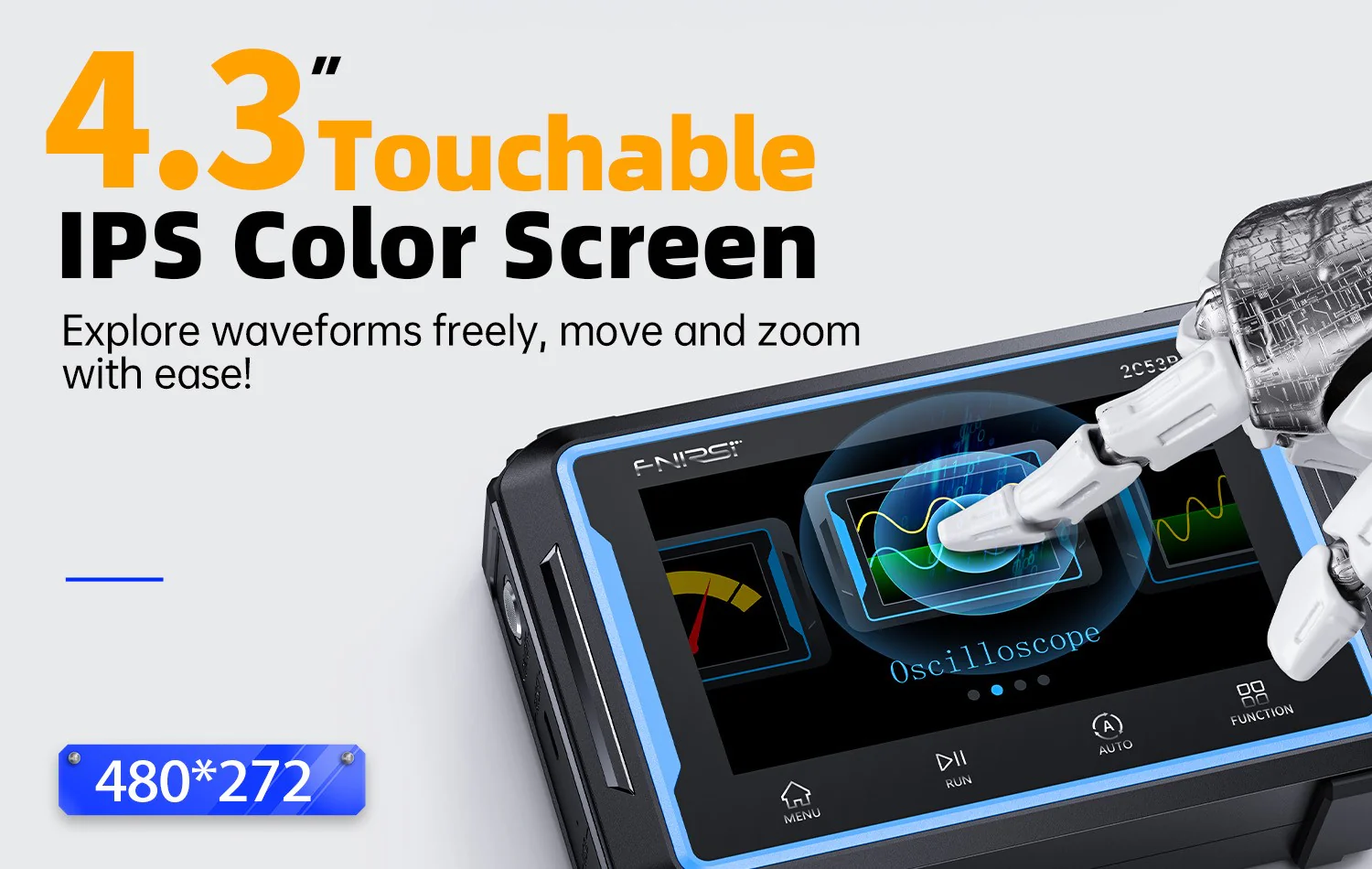

• Màn hình: IPS cảm ứng 4.3 inch (480 × 272)
• Nguồn: Type-C (5V/2A)
• Pin: 4000mAh
• Thời gian sử dụng: ~4 giờ
• Ngôn ngữ: Đa ngôn ngữ
• Kích thước: ~145 × 98 × 35 mm
• Khối lượng: ~360 g

2. Thông số Oscilloscope

• Số kênh: 2 kênh
• Băng thông: 50 MHz
• Tốc độ lấy mẫu: 250 MSa/s
• Độ sâu bộ nhớ: 64 kByte
• Trở kháng vào: 1 MΩ
• Dải thời gian: 10 ns/div – 10 s/div
• Độ nhạy: 10 mV/div – 10 V/div
• Điện áp tối đa: ±400V
• Độ phân giải: 8-bit
• Probe: 1x / 10x
• Giới hạn băng thông: 20 MHz (có)
• Chế độ kích hoạt: Auto / Normal / Single
• Kiểu kích hoạt: Sườn lên / sườn xuống
• Chế độ hiển thị: XY / YT / Scroll

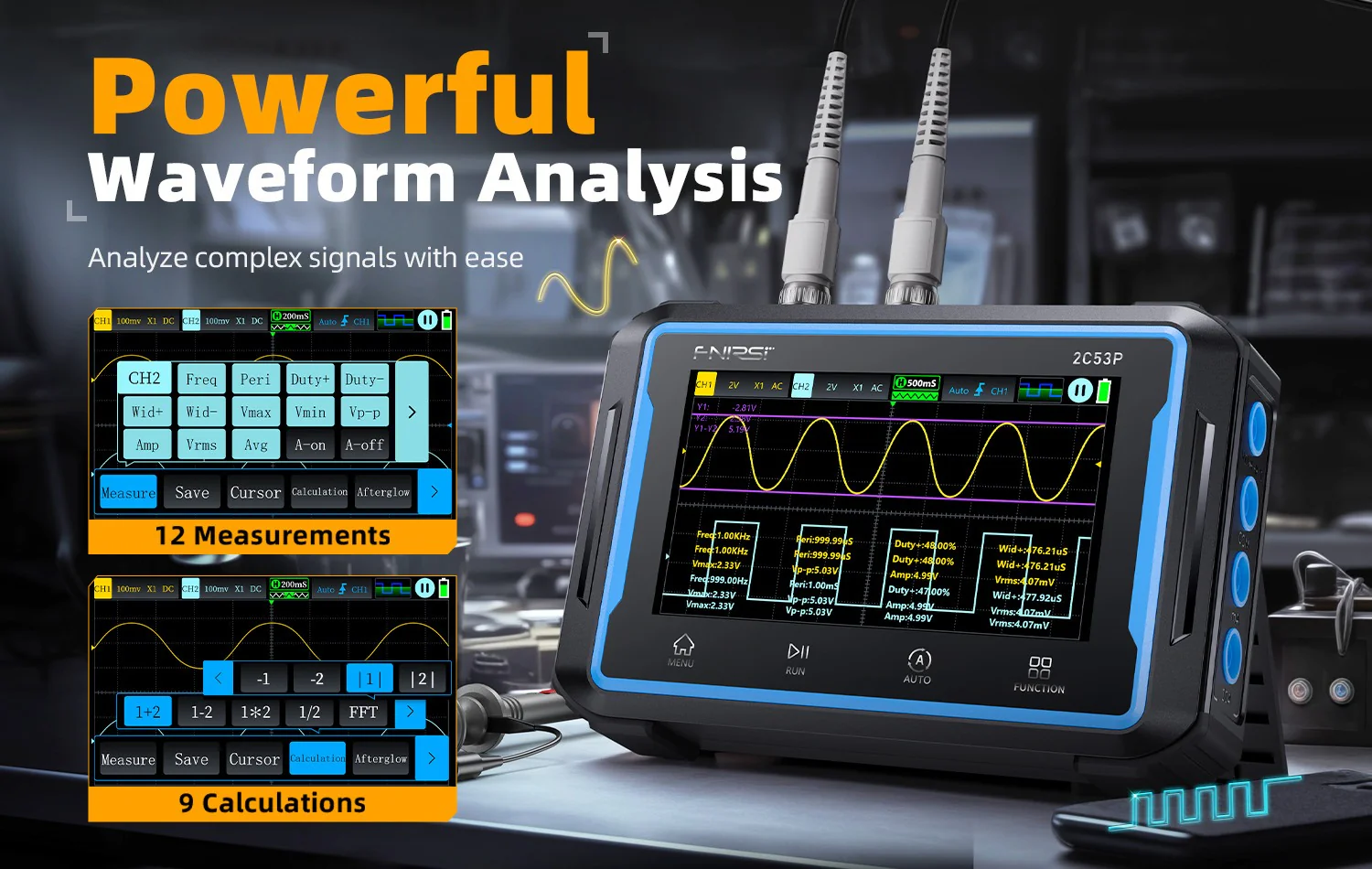

• Phép toán: +, −, ×, ÷, FFT
• Lưu dạng sóng & ảnh: Có
• Kết nối PC: Có

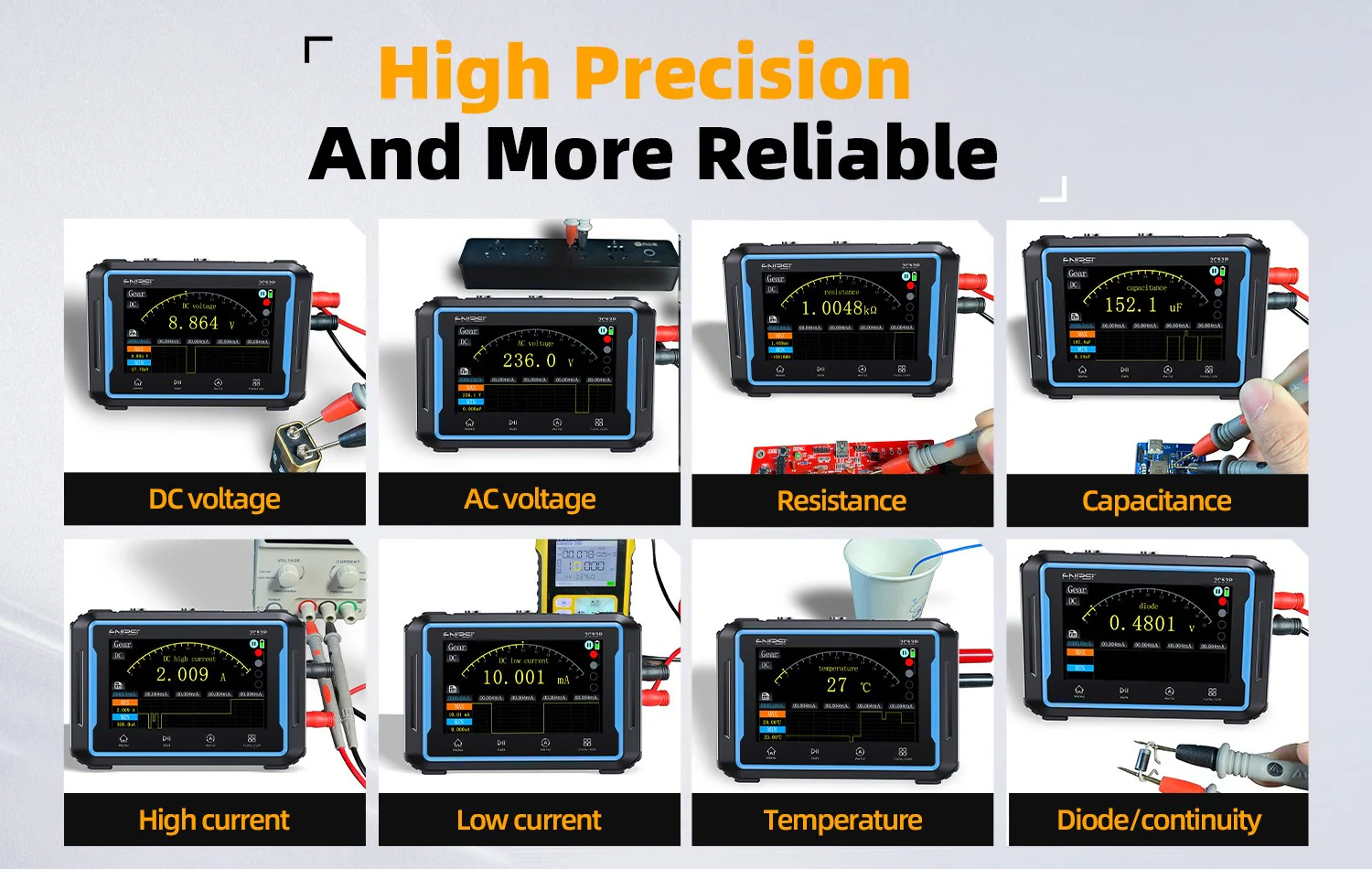

3. Thông số đồng hồ vạn năng

• DC Voltage: đến 1000V (±0.5%+3)
• AC Voltage: đến 760V (±1%+3)
• DC Current: đến 9.999A
• AC Current: đến 9.999A
• Điện trở: đến 19.999MΩ
• Điện dung: đến 99.99mF
• Nhiệt độ: -55 ~ 1300°C
• Diode / Continuity: Có

4. Thông số máy phát tín hiệu

• Số kênh: 1
• Tần số tối đa:
  • Sin: 10MHz
  • Sóng khác: 5MHz
• Biên độ: 0.1 – 3.0V
• Duty cycle: 0 – 100%

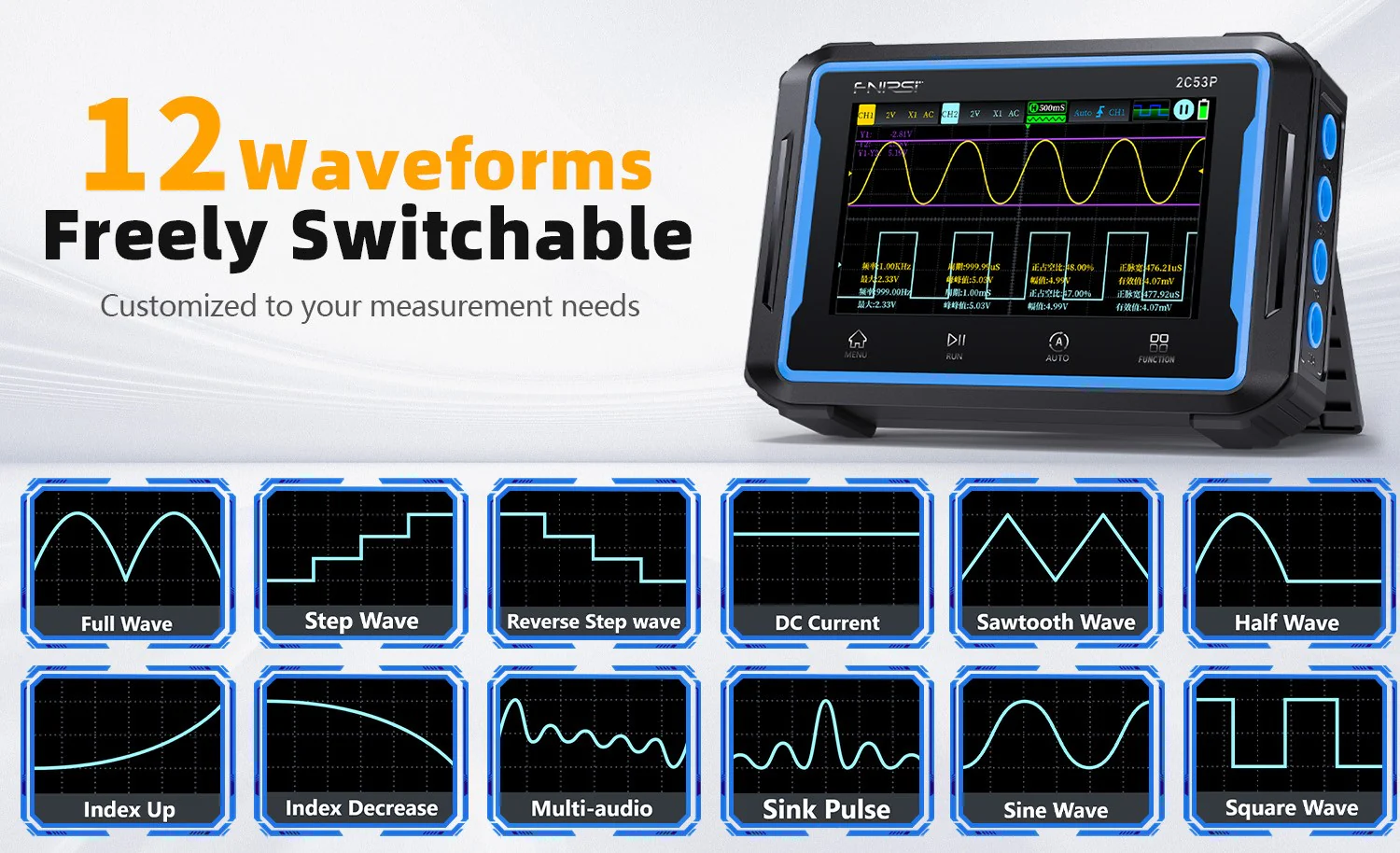

• Dạng sóng: 12 loại (sin, vuông, răng cưa, xung, DC, exponential…)

Ưu điểm

• Đa năng, tiết kiệm chi phí thiết bị
• Hiệu năng mạnh trong tầm giá
• Dễ sử dụng, phù hợp cả người mới
• Thiết kế gọn nhẹ, linh hoạt
• Phù hợp: sửa chữa điện tử, học tập, R&D

TRANG CHỦ NHÀ SẢN XUẤT VÀ HƯỚNG DẪN SỬ DỤNG

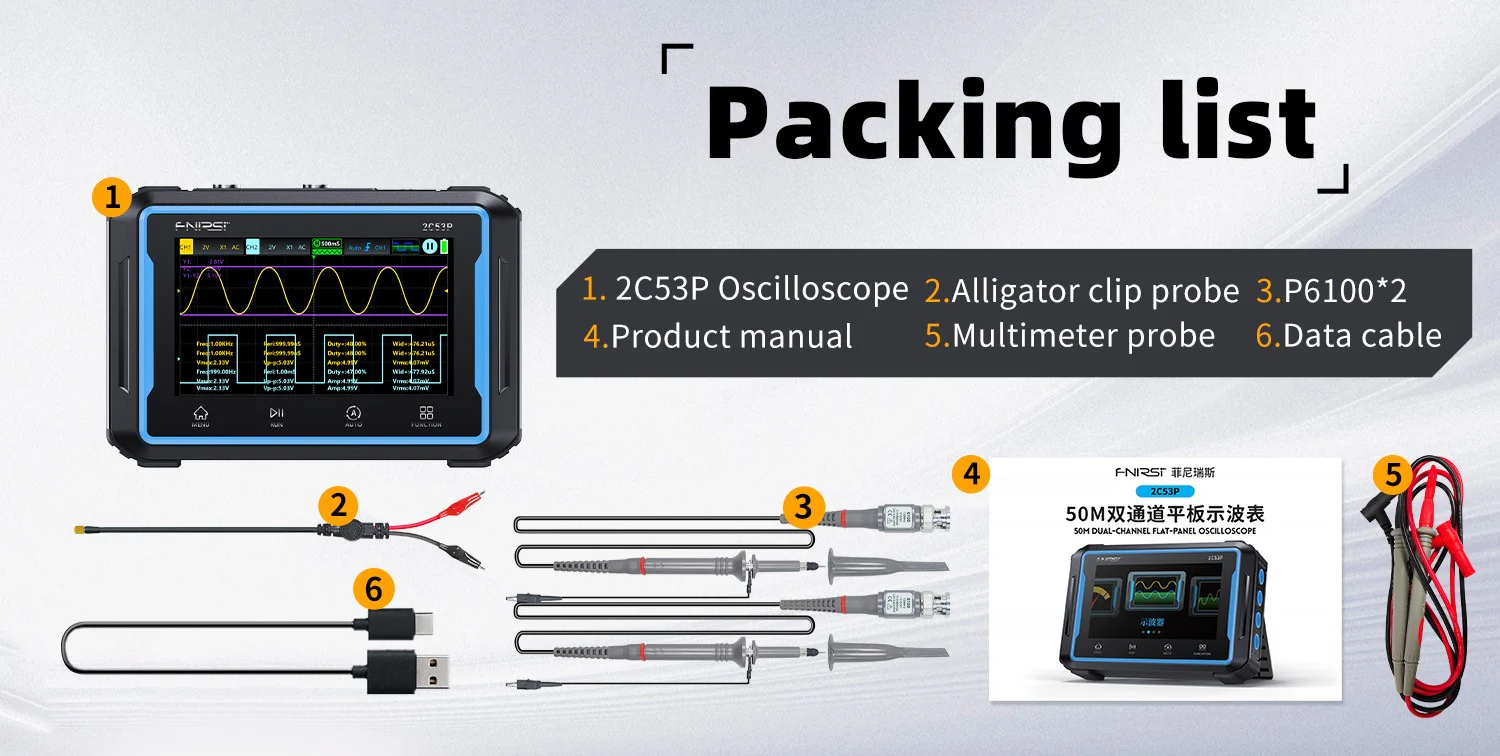

Bộ sản phẩm bao gồm:
