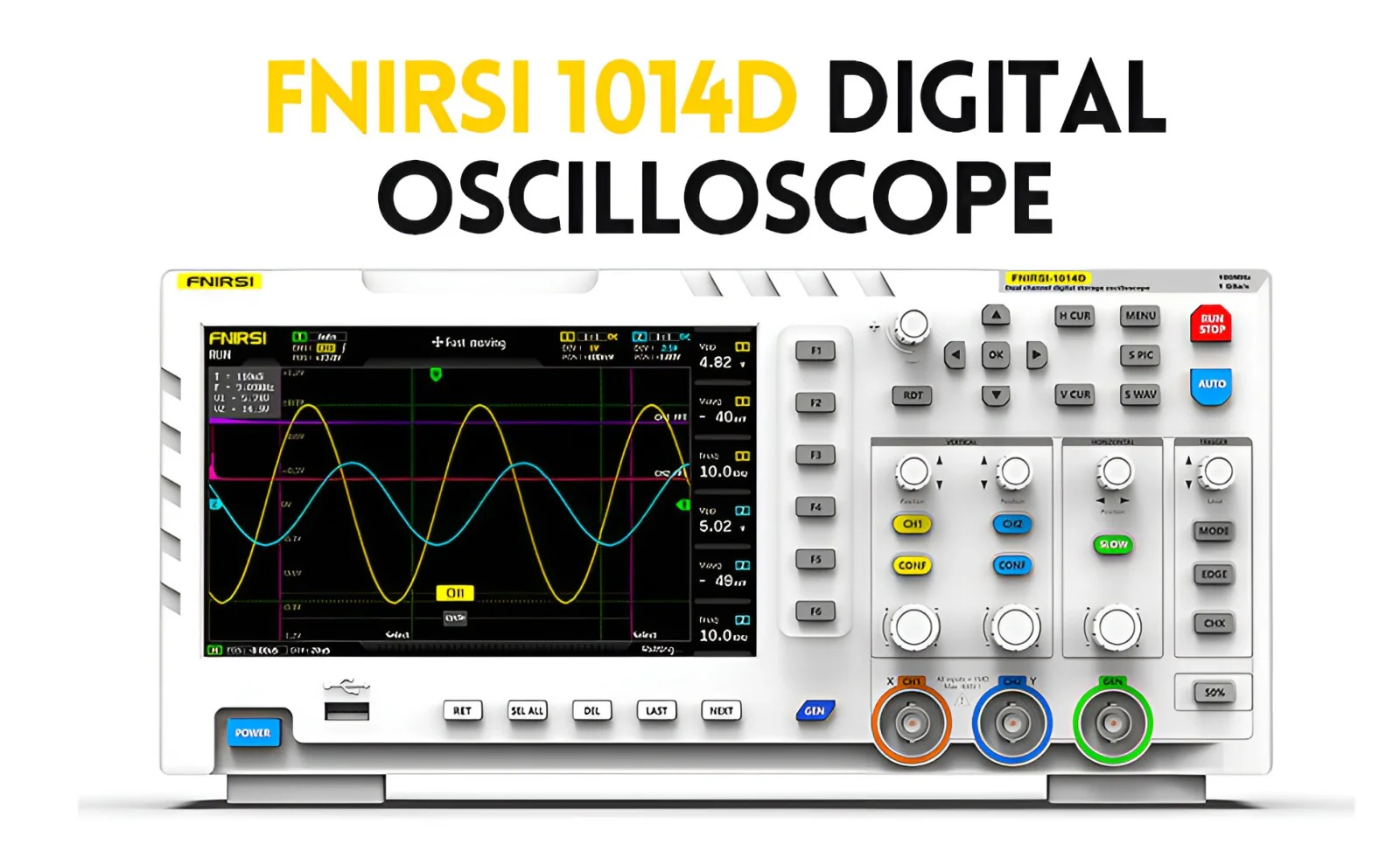

Máy đo hiện sóng đa năng FNIRSI® 1014D Dual Channel Digital Oscilloscope + Signal Generator

Lưu ý:

• Sản phẩm được bảo hành 3 tháng với các lỗi thuộc nhà sản xuất, Quý Khách nên đọc kỹ hướng dẫn sử dụng trước khi dùng, trường hợp máy bị hư hỏng, chập cháy do sử dụng không đúng theo hướng dẫn của nhà sản xuất hoặc kết nối sai cổng quy định trên máy sẽ bị từ chối bảo hành.
• Quý Khách nên cấp nguồn hoặc sạc máy bằng Nguồn và dây USB chất lượng tốt đúng điện áp, đủ công suất theo hướng dẫn sử dụng để đảm bảo máy hoạt động tốt. Các máy sử dụng pin nên sạc đầy pin tối thiểu 1 tháng 1 lần để tránh chai pin.


Mọi thắc mắc kỹ thuật, liên hệ tư vấn xin gửi về Zalo: Hshopvn - Điện tử và Robot.

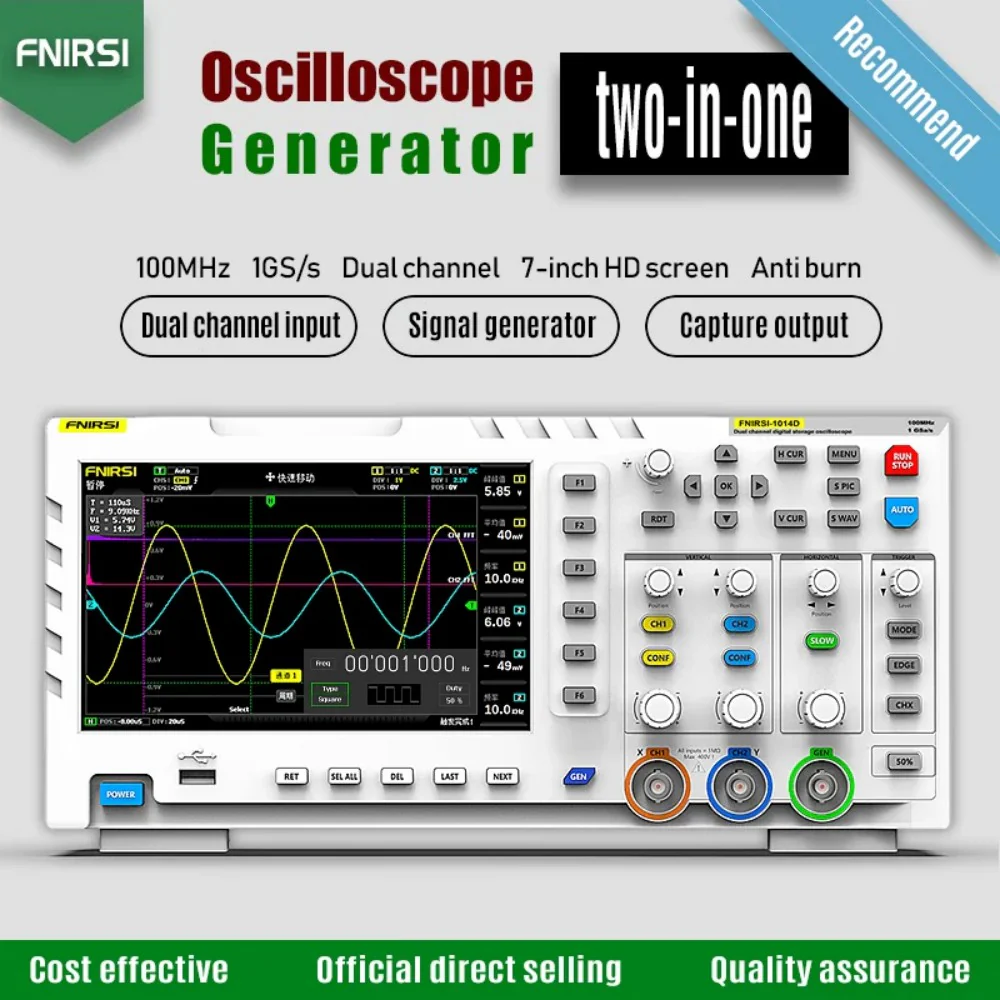

Máy đo hiện sóng đa năng FNIRSI® 1014D Dual Channel Digital Oscilloscope + Signal Generator là máy hiện sóng để bàn hiệu năng cao tích hợp 2 trong 1: Oscilloscope + Signal Generator, phù hợp cho cả kỹ sư chuyên nghiệp, phòng lab và người học điện tử cần phân tích tín hiệu chính xác.

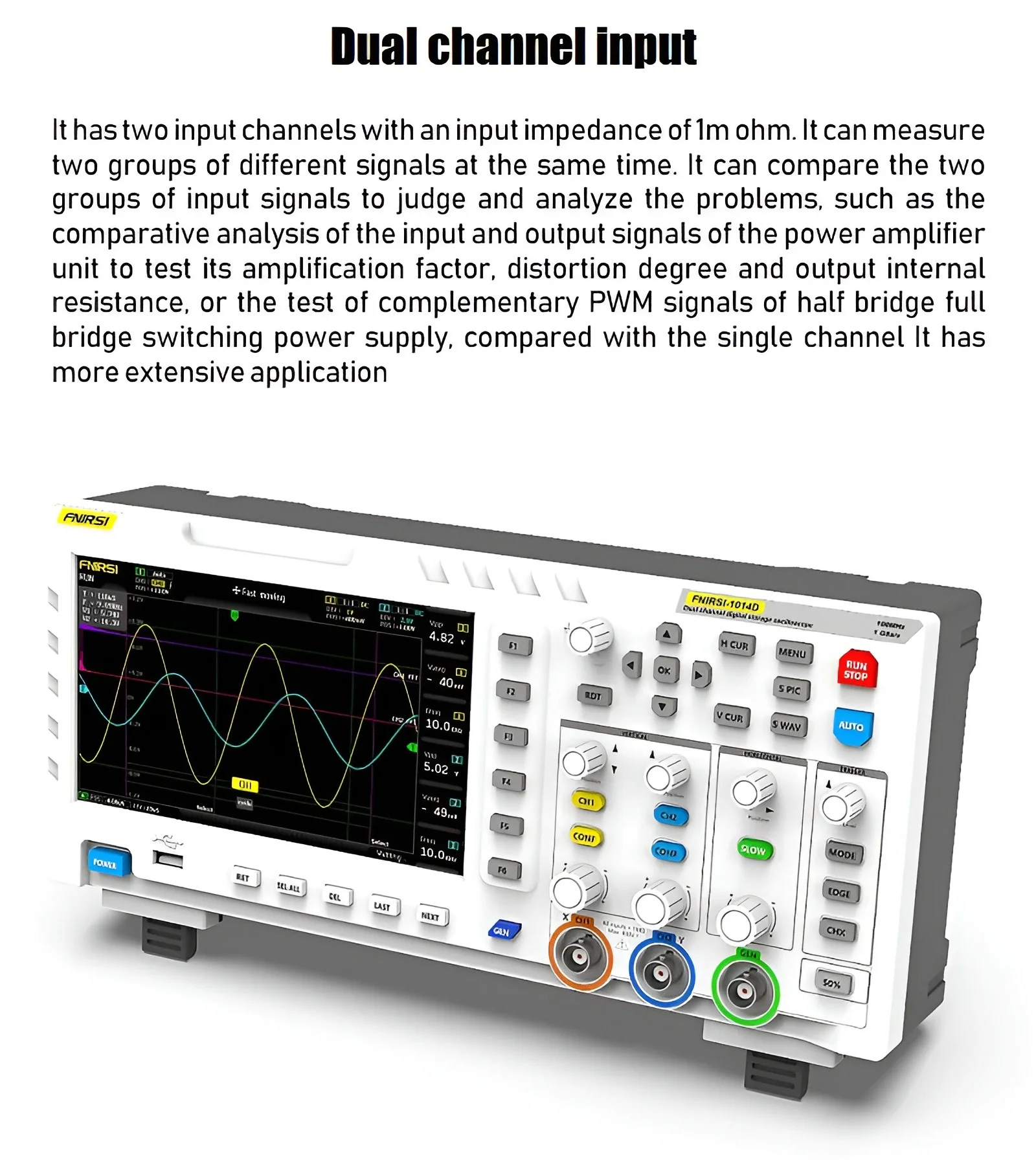

Máy đo hiện sóng đa năng FNIRSI® 1014D Dual Channel Digital Oscilloscope + Signal Generator sở hữu 2 kênh độc lập, băng thông lên đến 100MHz mỗi kênh và tốc độ lấy mẫu 1GSa/s, cho khả năng bắt tín hiệu nhanh và chi tiết vượt trội. Nhờ các chế độ trigger đầy đủ (Auto / Normal / Single), máy có thể xử lý cả tín hiệu analog tuần hoàn và tín hiệu số phức tạp.

Bên cạnh đó, Máy đo hiện sóng đa năng FNIRSI® 1014D Dual Channel Digital Oscilloscope + Signal Generator còn tích hợp máy phát tín hiệu DDS với 14 dạng sóng và khả năng tạo sóng tùy chỉnh, hỗ trợ mạnh mẽ cho việc mô phỏng và kiểm tra mạch. Màn hình lớn 7 inch độ phân giải 800×480 hiển thị rõ nét, giúp quan sát và phân tích dạng sóng dễ dàng. Khả năng lưu trữ lên đến 1000 ảnh + 1000 dạng sóng, cùng chức năng FFT và hiển thị Lissajous giúp thiết bị trở thành công cụ toàn diện cho phân tích tín hiệu nâng cao.

Tính năng nổi bật

• Oscilloscope 2 kênh 100MHz – hiệu năng cao
• Tốc độ lấy mẫu 1GSa/s cực nhanh
• Màn hình lớn 7 inch dễ quan sát
• Tích hợp máy phát tín hiệu DDS
• FFT + Lissajous phân tích nâng cao
• Lưu trữ lớn, xuất dữ liệu dễ dàng

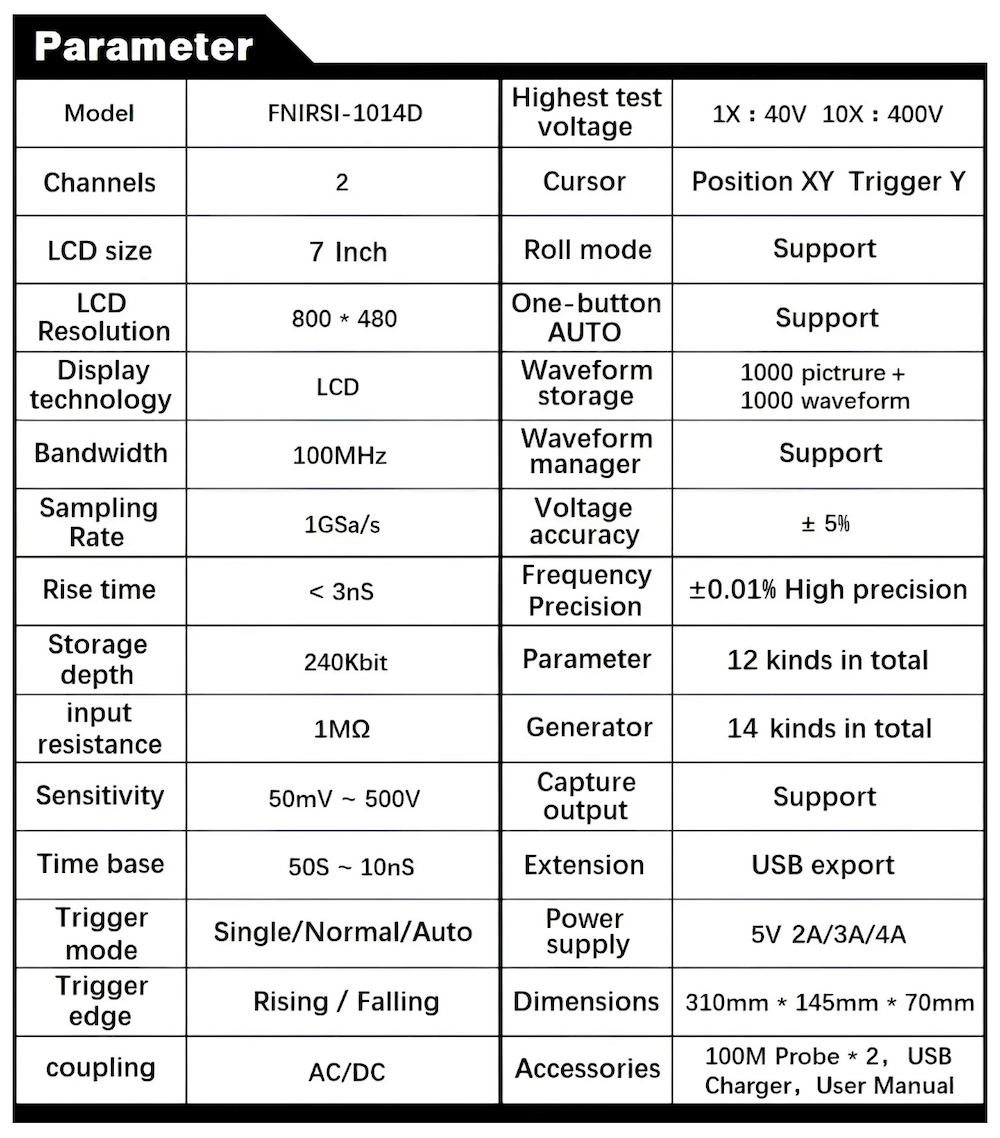

THÔNG SỐ KỸ THUẬT

1. Thông tin chung

• Thương hiệu: FNIRSI
• Model: 1014D

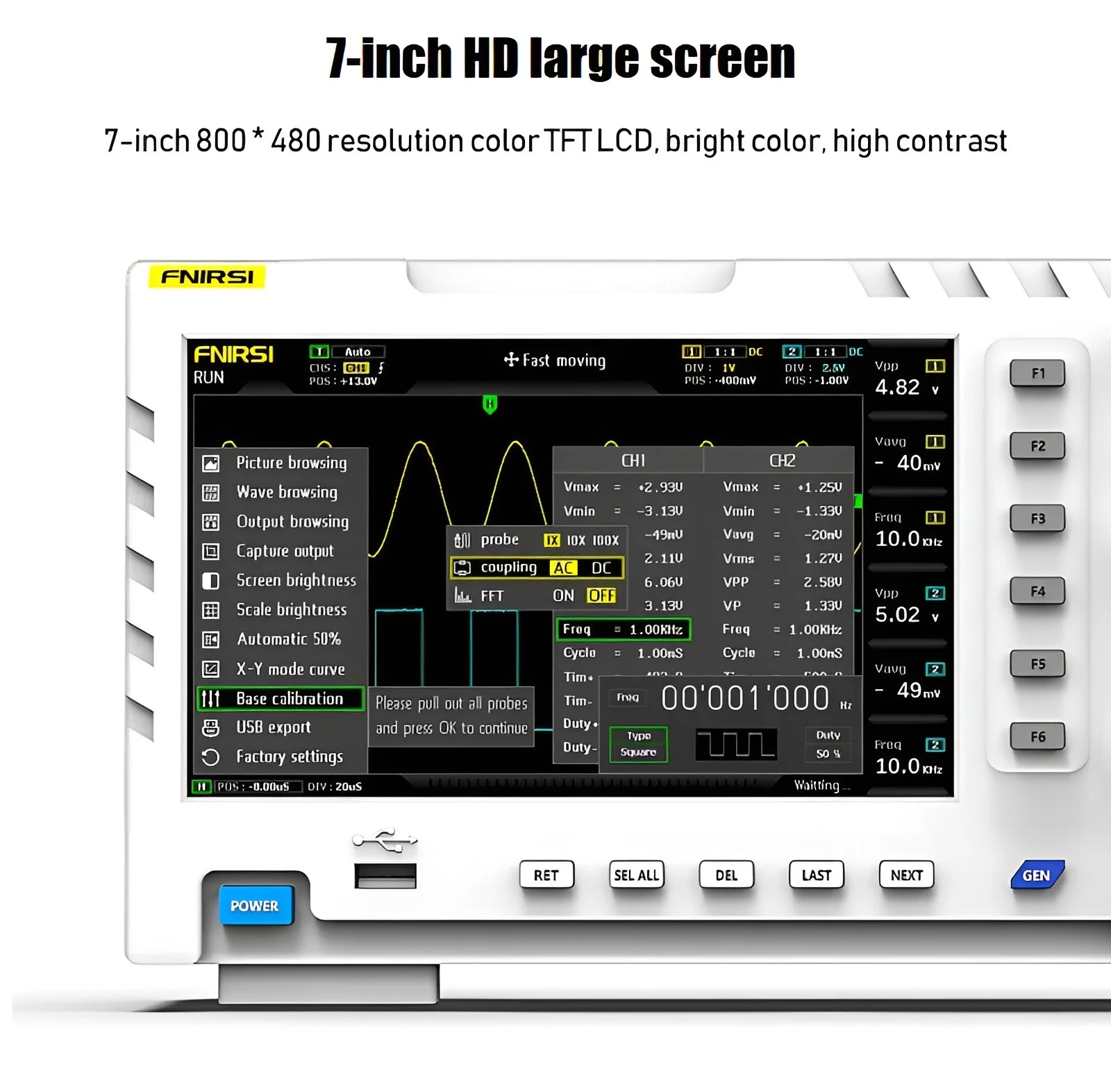

• Màn hình: 7 inch TFT màu (800 × 480)
• Nguồn cấp: 5V (2A–4A)
• Kích thước: 310 × 145 × 70 mm
• Chất liệu: ABS cao cấp

2. Oscilloscope (Máy hiện sóng)

• Số kênh: 2 kênh
• Băng thông: 100 MHz × 2
• Tốc độ lấy mẫu: 1 GSa/s
• Độ nhạy: 50 mV/div – 500 V/div
• Thang thời gian: 10 ns/div – 50 s/div
• Trở kháng đầu vào: 1 MΩ
• Độ phân giải ADC: 8 bit
• Thời gian lên: < 3 ns

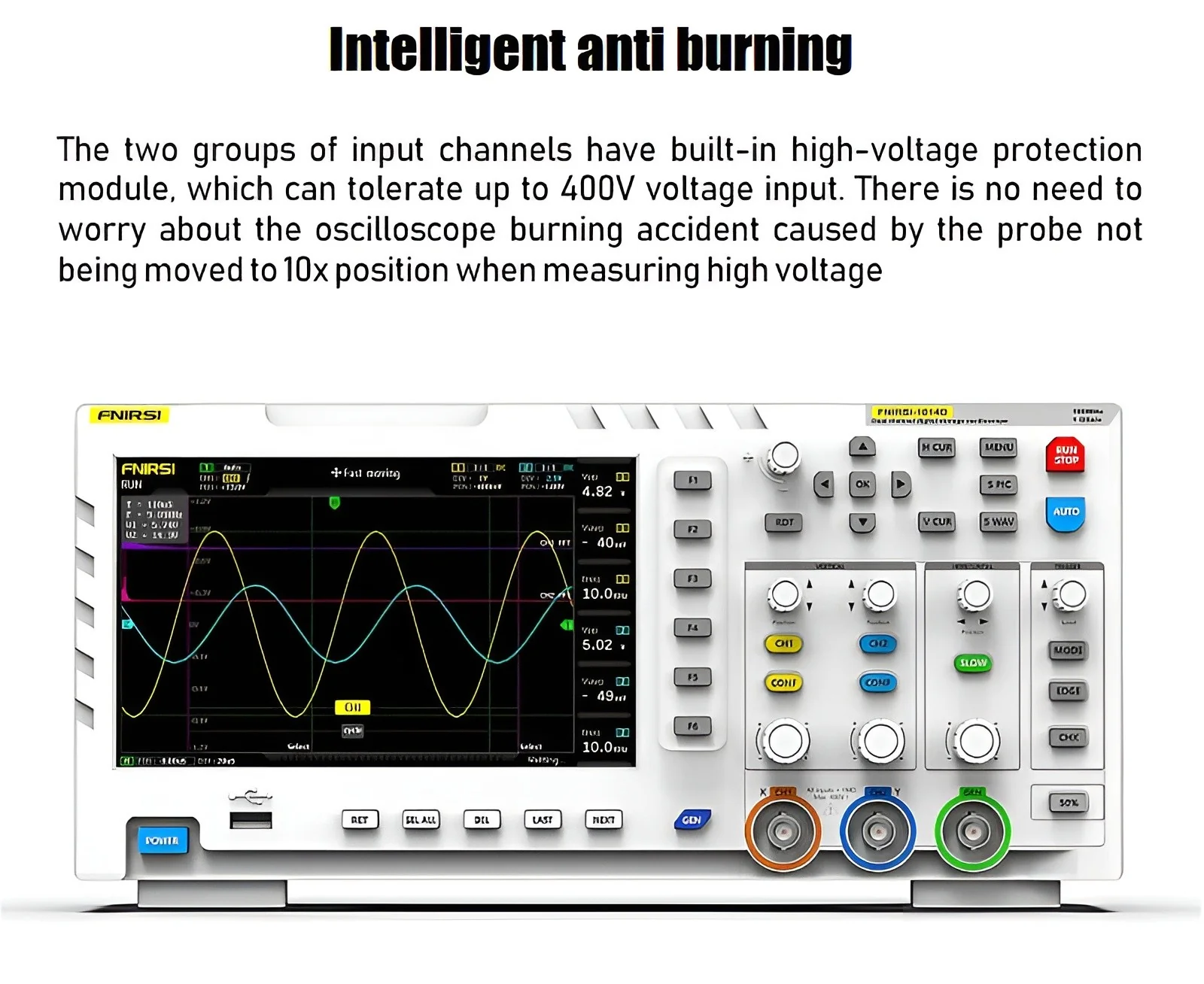

• Điện áp đo tối đa:
  • Probe x1: 40V
  • Probe x10: 400V

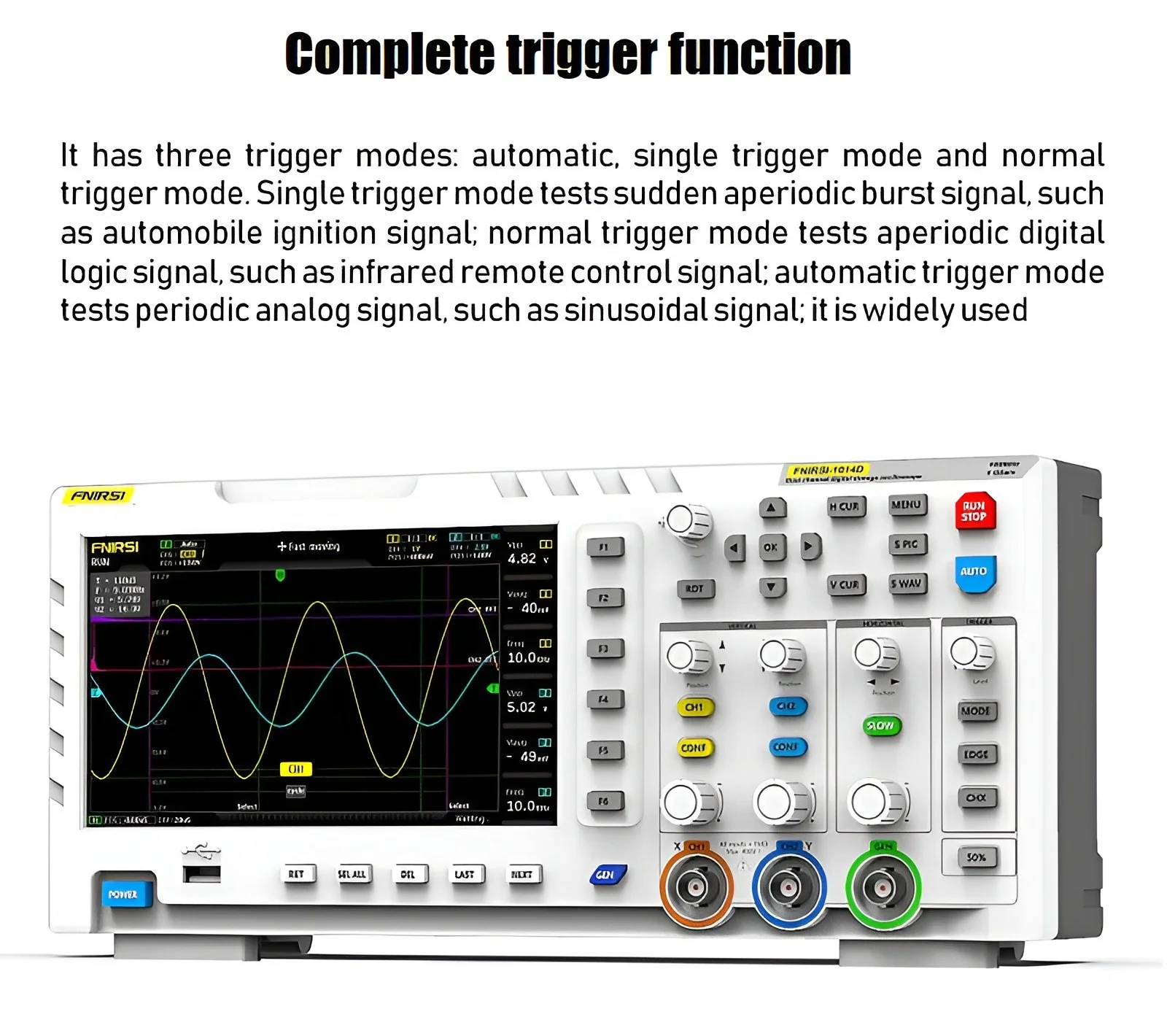

• Trigger: Auto / Normal / Single
• Kiểu trigger: Sườn lên / sườn xuống
• Trigger ngoài: 0 – 40V
• Chế độ cuộn (Roll): Có

3. Lưu trữ & hiển thị

• Bộ nhớ: 240 Kbit
• Lưu trữ:
  • 1000 ảnh dạng sóng
  • 1000 dữ liệu waveform

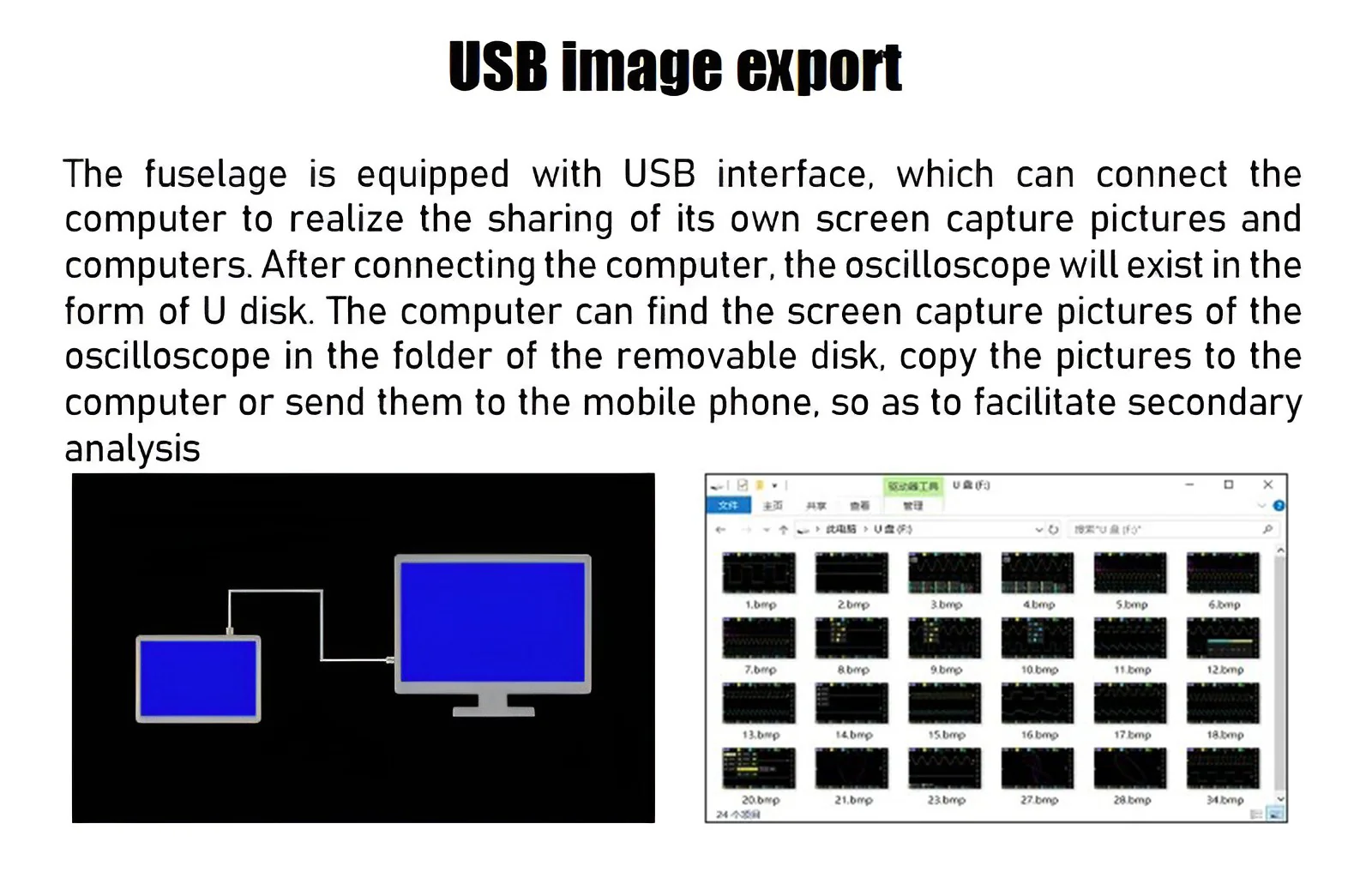

• Xuất dữ liệu qua USB: Có

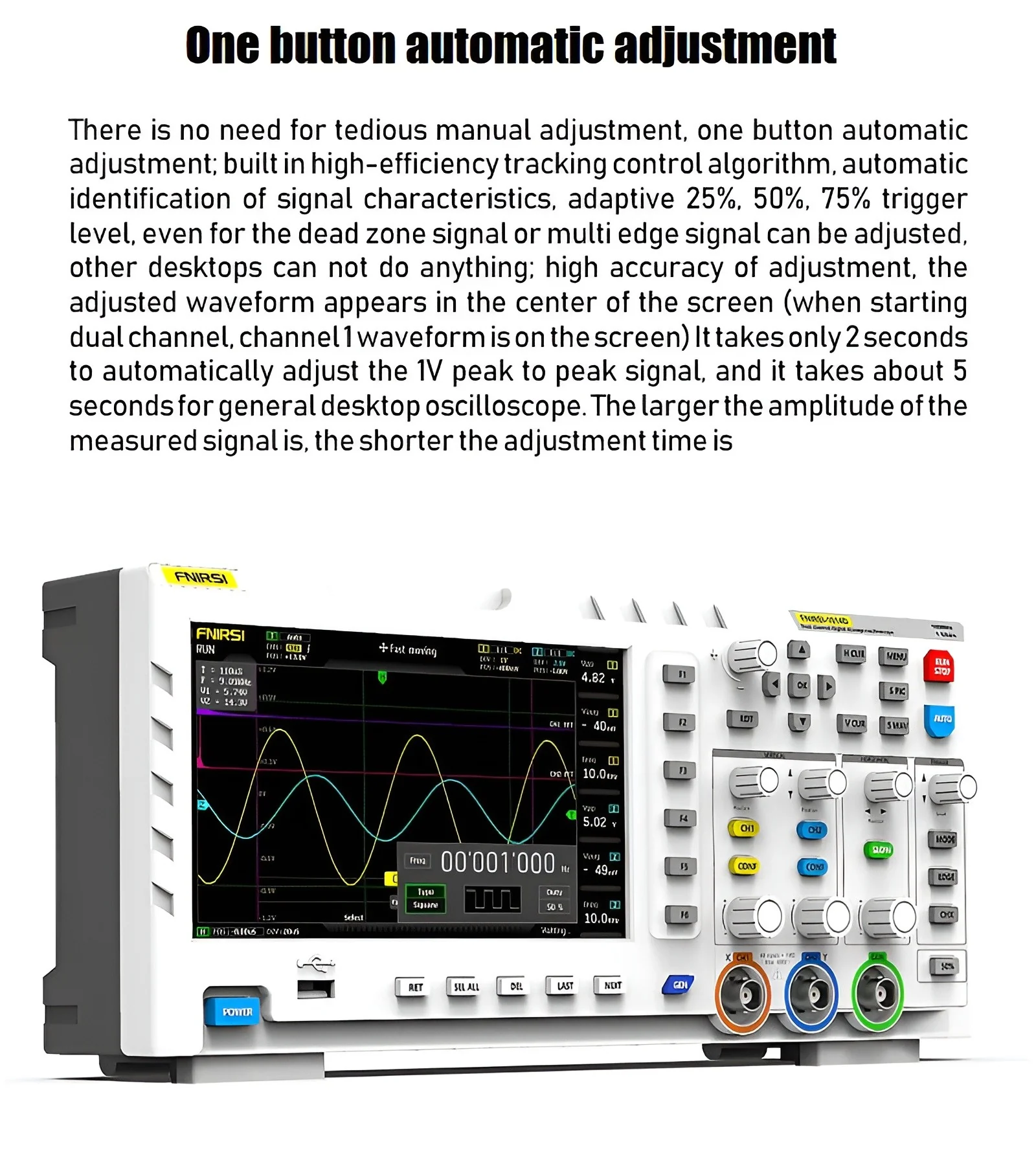

• One-click AUTO: Có

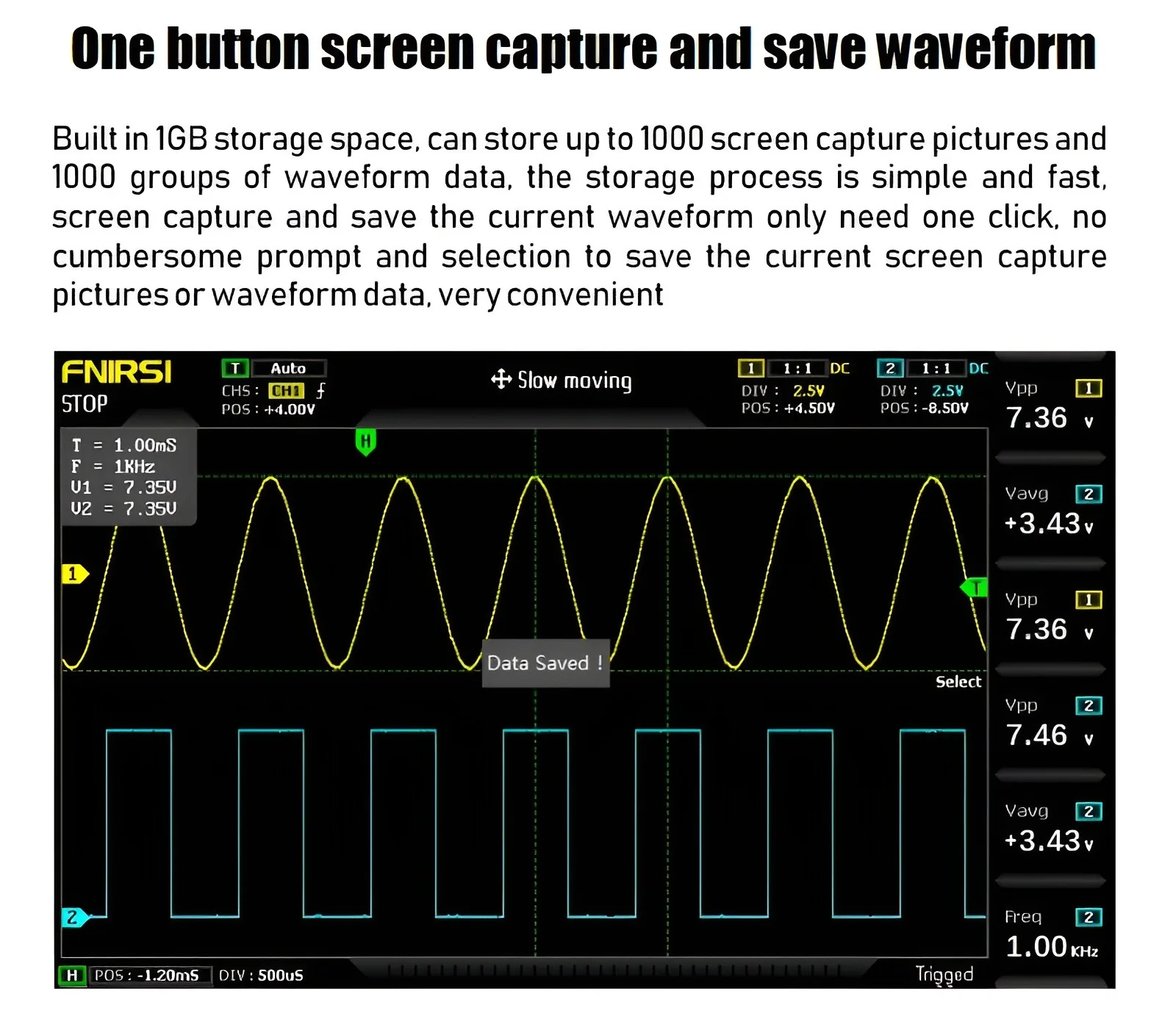

• Chụp màn hình nhanh: Có

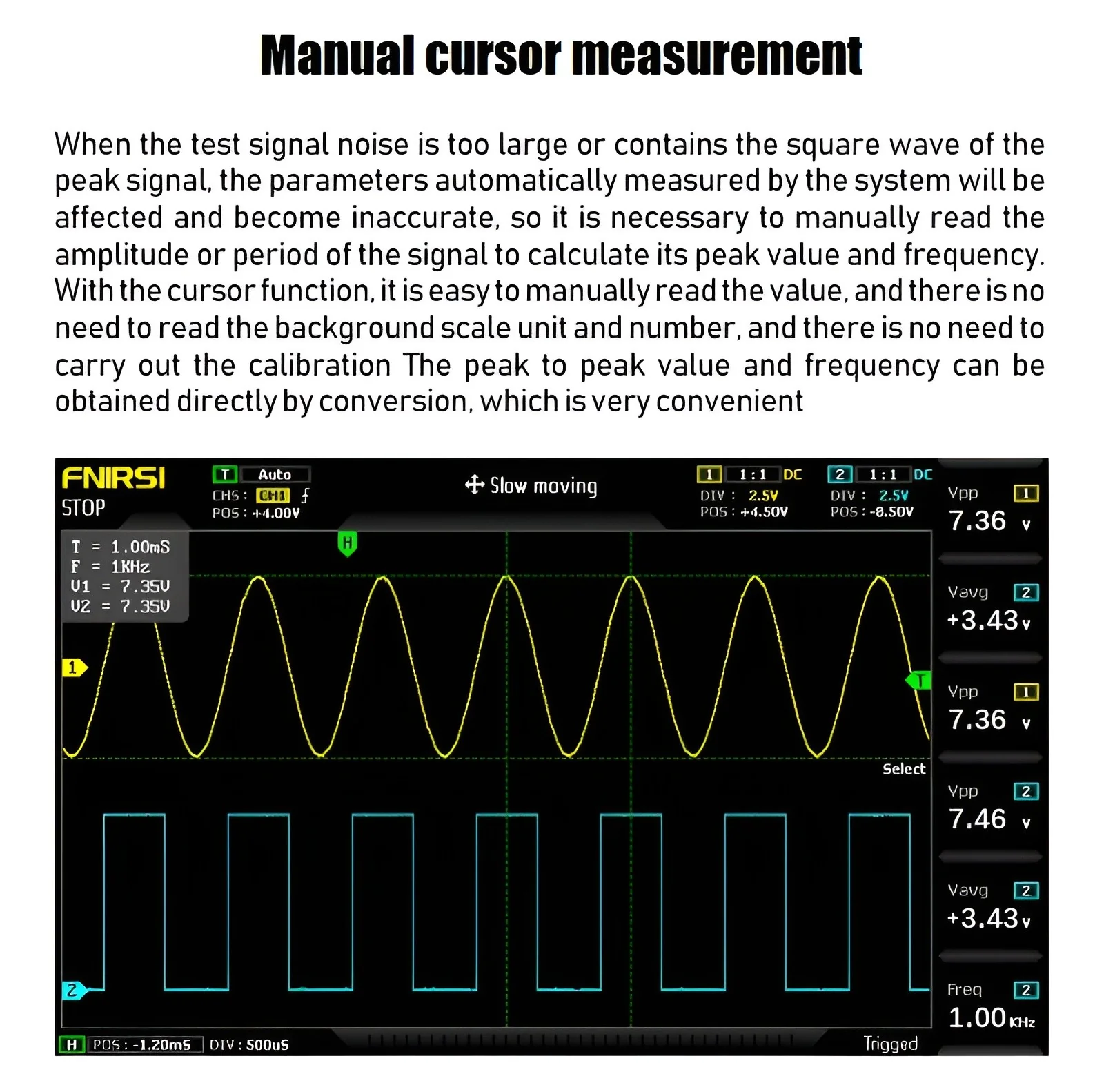

• Cursor đo: Có

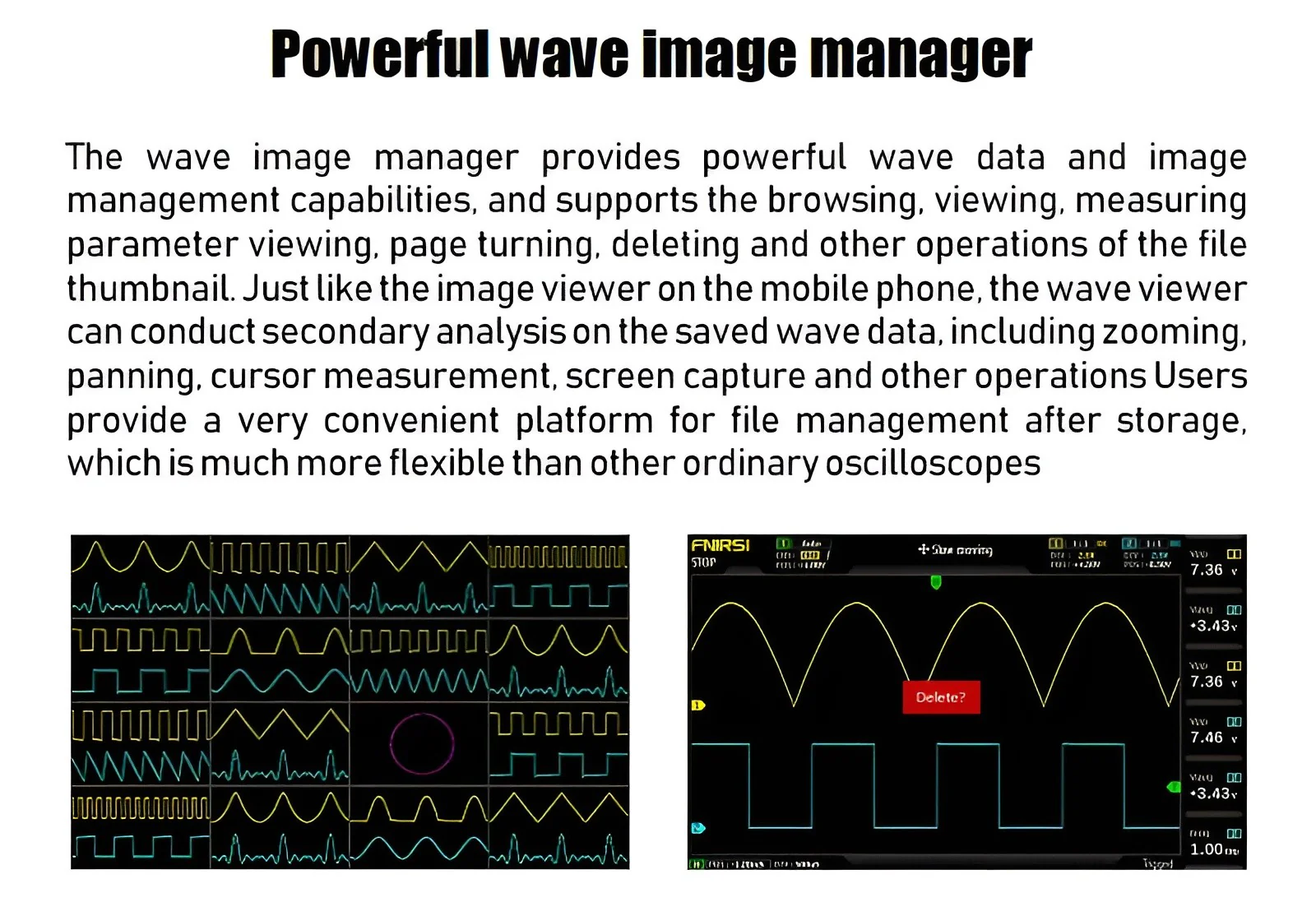

• Waveform Manager: Có

4. Phân tích nâng cao

• FFT (phân tích phổ)

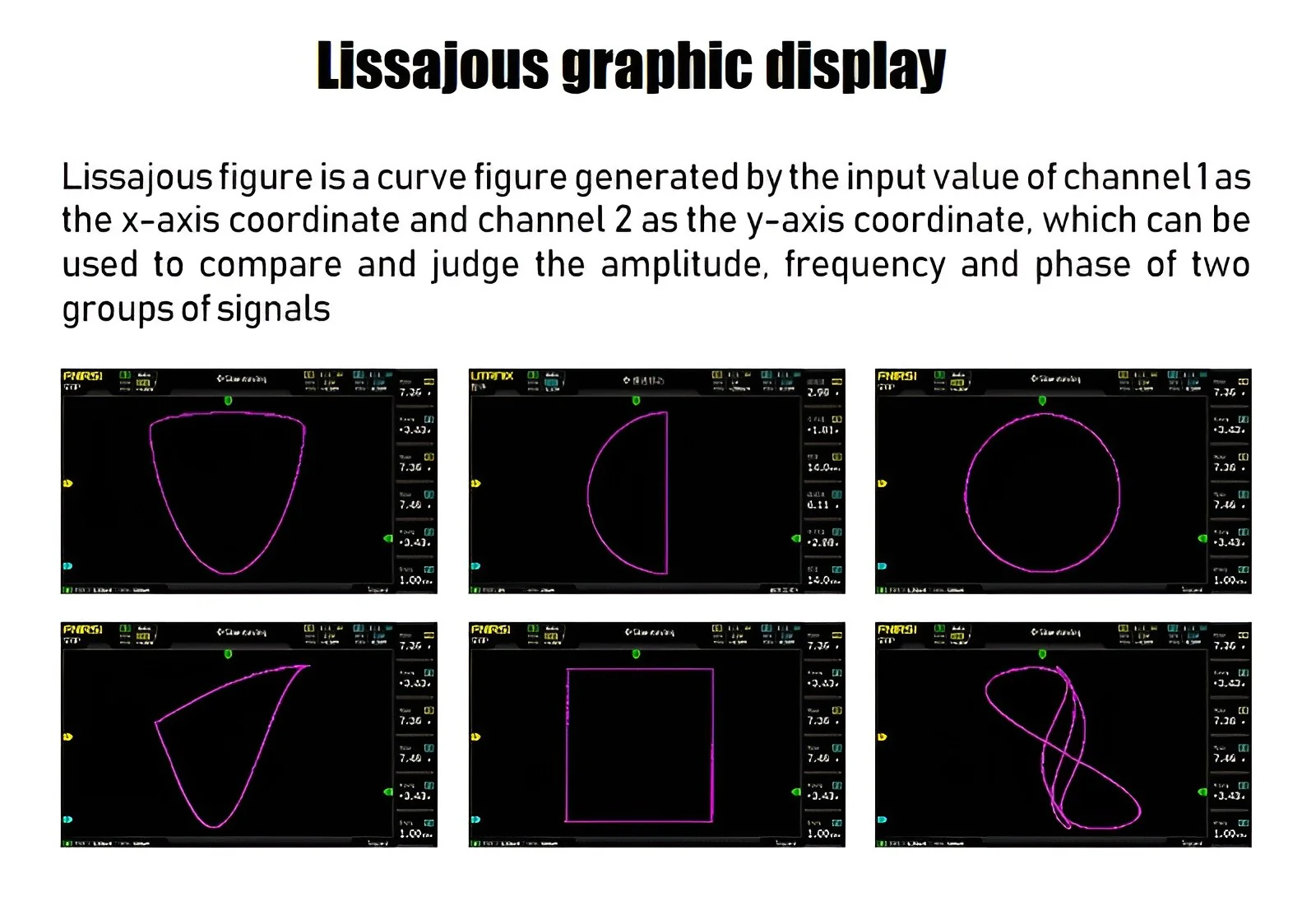

• Hiển thị Lissajous (so sánh pha/tần số)
• Đo 12 tham số tự động

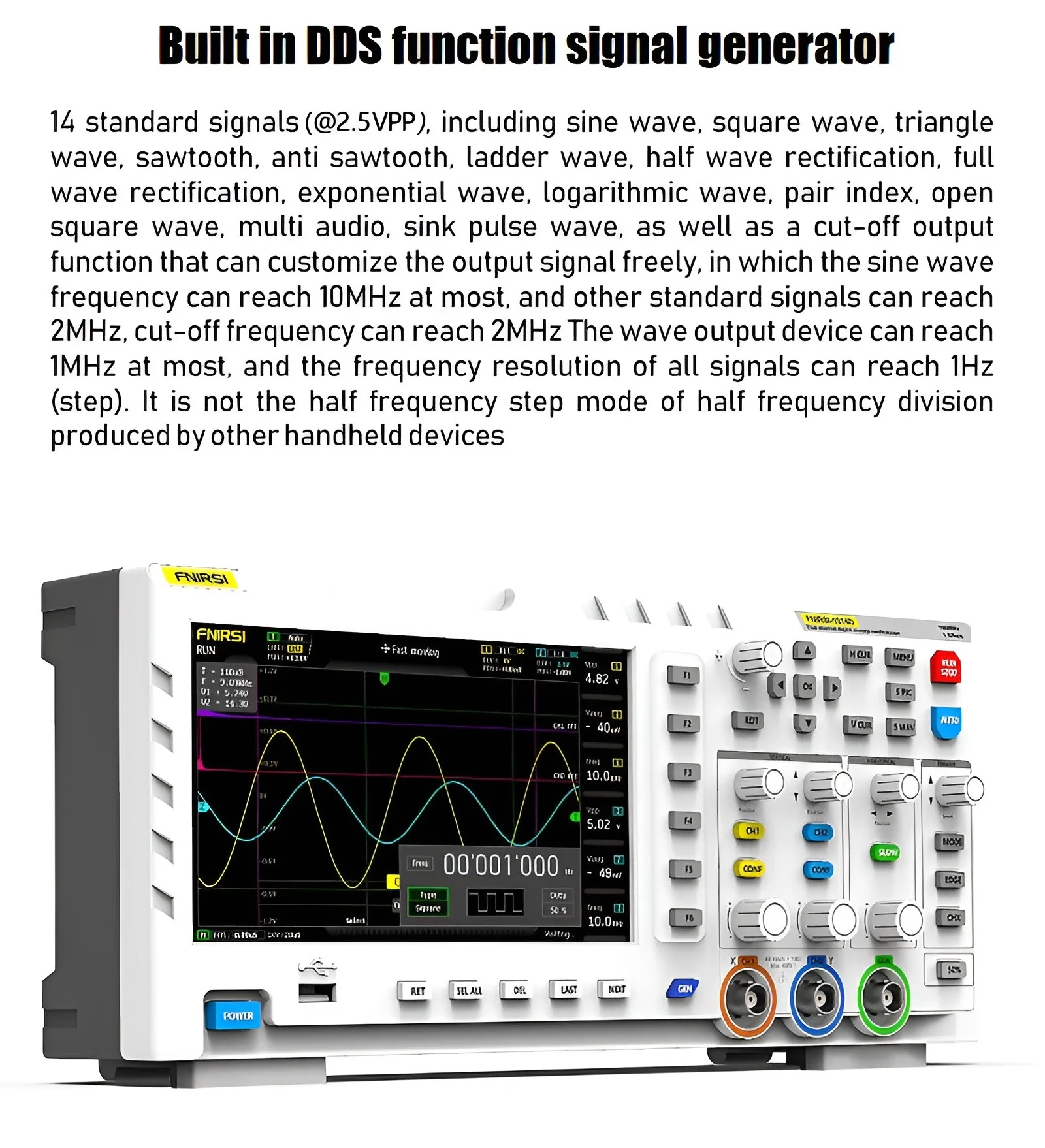

5. Máy phát tín hiệu (Signal Generator)

• Số kênh: 1
• Dạng sóng: 14 loại + 1 tùy chỉnh
• Biên độ: ~2.5 Vpp
• Tần số:
  • Sóng sin: tối đa 10 MHz
  • Sóng khác: tối đa 2 MHz
  • Sóng tùy chỉnh: tối đa 1 MHz
• Độ phân giải tần số: 1 Hz

Ưu điểm

• Hiệu năng mạnh trong tầm giá
• Phù hợp từ học tập đến chuyên nghiệp
• Giao diện dễ sử dụng
• Màn hình lớn, thao tác thuận tiện

Ứng dụng

• Phân tích tín hiệu điện tử chuyên sâu
• Sửa chữa thiết bị điện tử, nguồn, inverter
• Nghiên cứu và phát triển (R&D)
• Giảng dạy, phòng thí nghiệm
• DIY nâng cao
