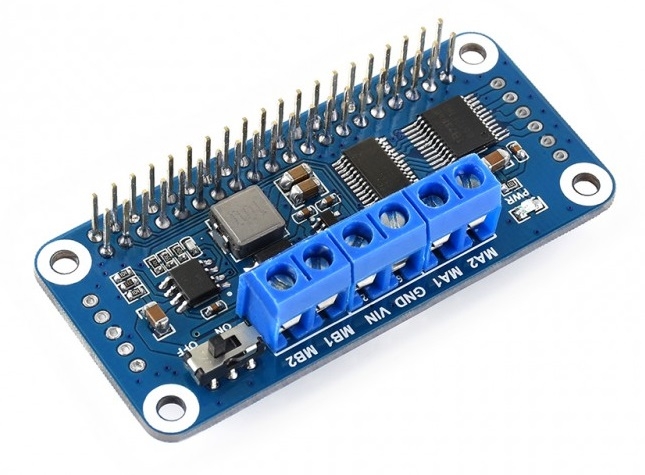

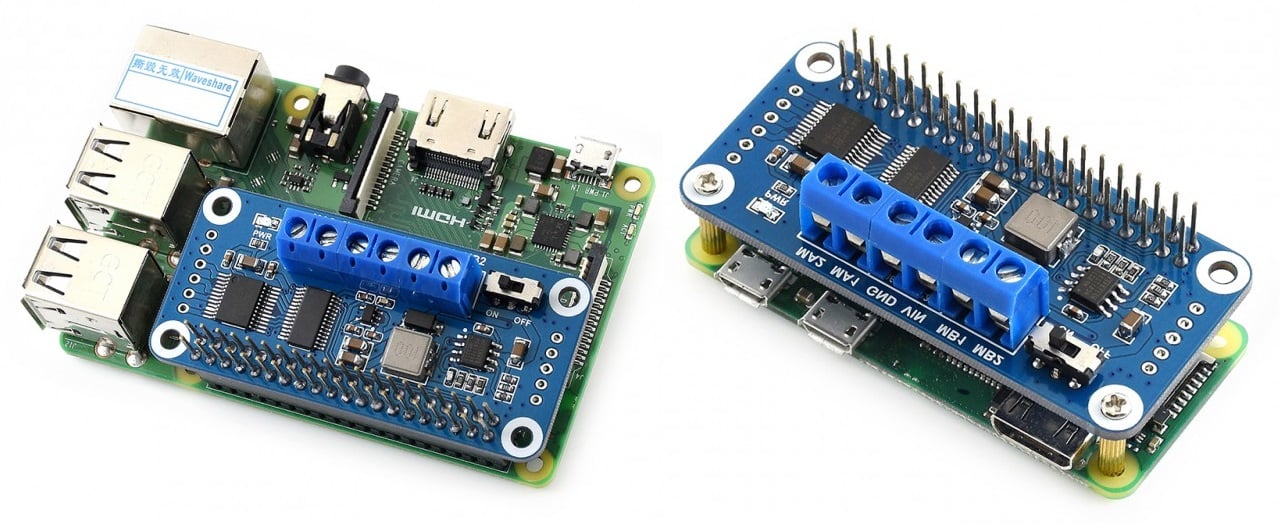

Mạch Waveshare Motor Driver HAT for Raspberry Pi I2C Interface

Mạch Waveshare Motor Driver HAT for Raspberry Pi I2C Interface giúp bạn có thể điều khiển 2 động cơ DC bằng Driver TB6612FNG với công suất tối đa 12VDC/1.2A, một điểm đặc biệt là mạch còn được tích hợp IC PCA9685 giúp giao tiếp và điều khiển Driver TB6612FNG bằng giao tiếp I2C dễ dàng và tiết kiệm IO trên Raspberry Pi, ngoài ra mạch còn được tích hợp mạch nguồn xung giảm áp để có thể cấp nguồn cho Raspberry Pi thông qua mạch.

Mạch Waveshare Motor Driver HAT for Raspberry Pi I2C Interface được sản xuất và nhập chính hãng Waveshare với chất lượng linh kiện và gia công tốt, độ bền cao, thích hợp với các ứng dụng điều khiển động cơ DC làm xe, Robot bằng Raspberry Pi.

Thông số kỹ thuật:

• SKU: 15364
• Part Number: Motor Driver HAT
• Model: Waveshare Motor Driver HAT for Raspberry Pi, I2C Interface.
• Power supply: 6~12VDC (VIN terminal)
• Logic voltage: 3.3VDC
• Standard Raspberry Pi 40PIN GPIO extension header, supports Raspberry Pi series boards
• I2C controlled, by setting 5 address jumpers, it is stackable up to 32 this modules
• Onboard PCA9685 chip, provides 12-bit hardware PWM to adjust motor speed
• Onboard TB6612FNG dual H-bridge motor driver, high efficiency, low heating
• Integrates 5VDC regulator, up to 3A output current, can be powered from battery through VIN terminal
• Reserved I2C control pins, allows to work with other control boards
• Kích thước lỗ bắt vít: 3.0mm
• Kích thước mạch: 65 x 30mm

Bộ sản phẩm bao gồm:

• Motor Driver HAT x1
• RPi screws pack (2pcs) x1

Tài liệu:

• Trang chủ nhà sản xuất.
• Hướng dẫn sử dụng.

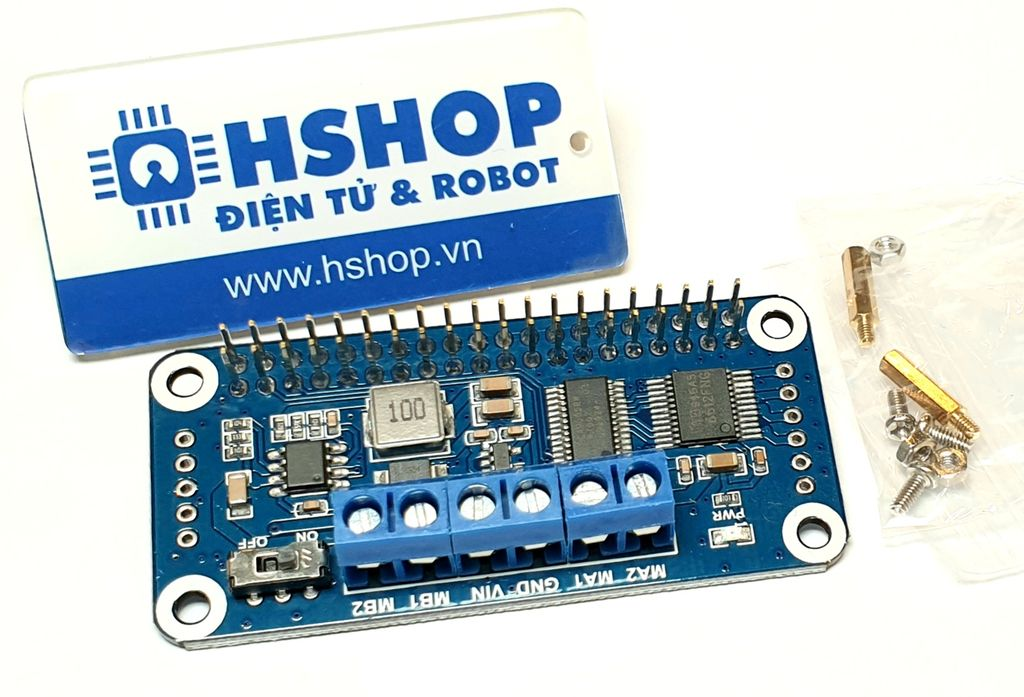

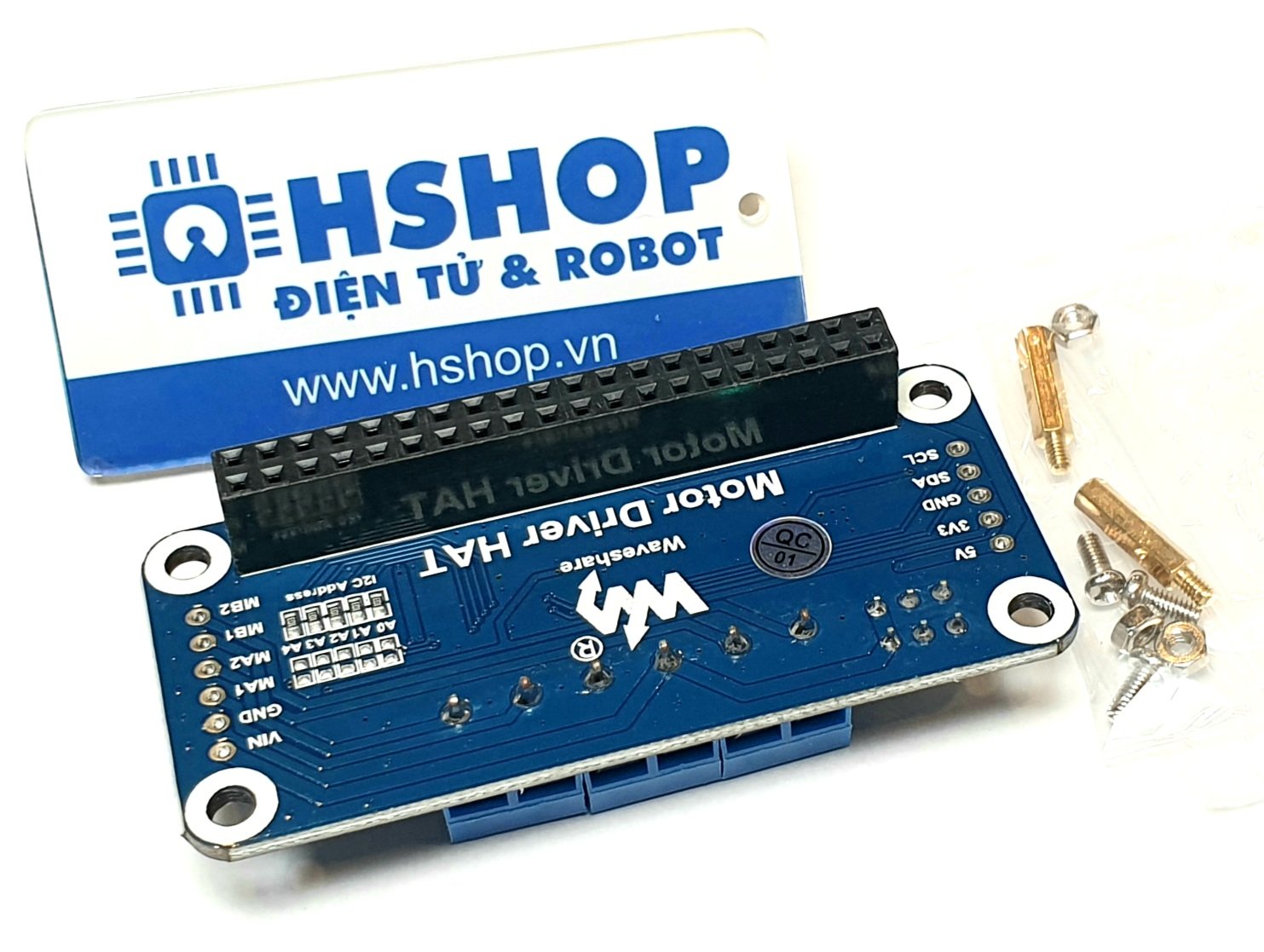

Hình ảnh thực tế sản phẩm:
