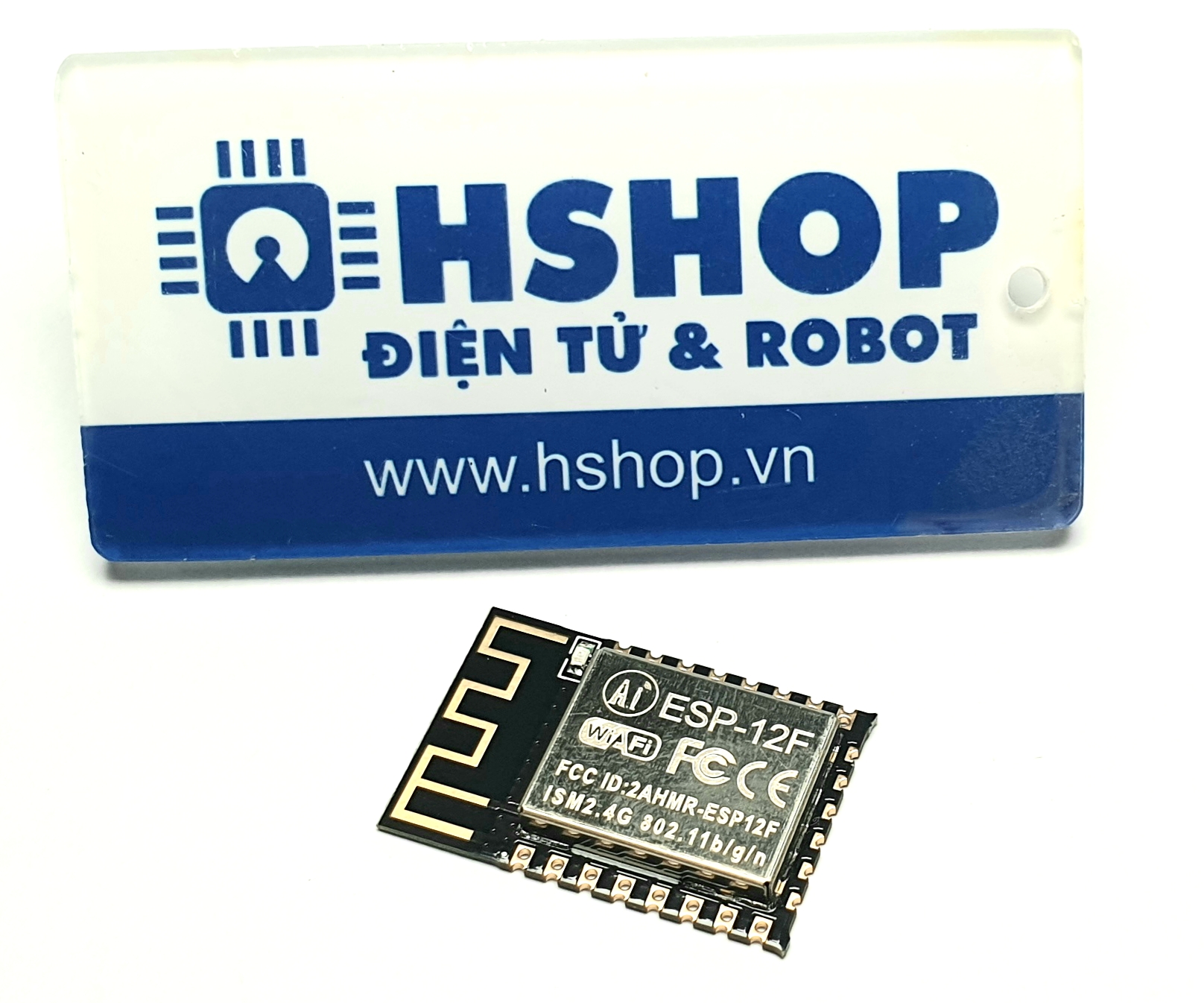

Mạch thu phát Wifi SoC ESP8266 ESP-12F Ai-Thinker

Lưu ý:

•  Để nạp chương trình và sử dụng được mạch Quý Khách cần mua thêm mạch chuyển USB-UART và mạch cấp nguồn ngoài 3.3VDC.
• Quý Khách lưu ý mạch tại Hshop.vn là hàng chính hãng Ai-Thinker với chất lượng, độ ổn định và độ bền cao nhất, trên thị trường có rất nhiều loại hàng trôi nổi giá rẻ, chất lượng kém, bắt sóng yếu và không ổn định.

Thông báo của nhà sản xuất Ai-Thinker về 1 số thay đổi ký hiệu trên Module.

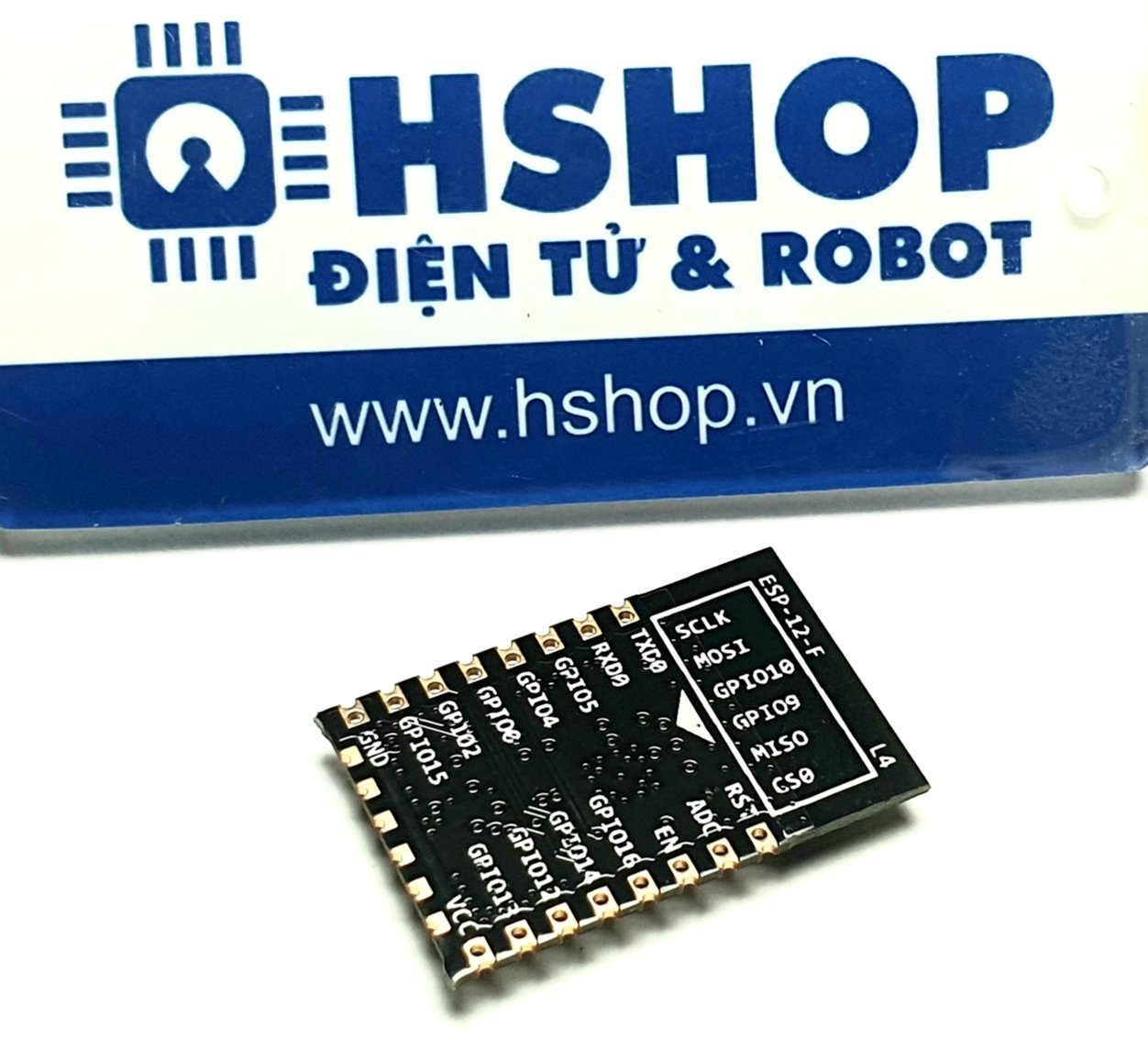

Mạch thu phát Wifi SoC ESP8266 ESP-12F là phiên bản nâng cấp của dòng ESP-12E với nhiều cải tiến về thiết kế, PCB và Anten cho khả năng bắt sóng tốt và ổn định hơn, mạch hoàn toàn tương thích với các phiên bản cũ trước đây về kích thước và kiểu chân, ESP-12F được thiết kế thêm 6 chân IO với giao tiếp SPI ở phía dưới mạch giúp bạn có thể sử dụng nếu cần (6 chân này cũng được nối với bộ nhớ SPI Flash nội).

Mạch thu phát Wifi SoC ESP8266 ESP-12F Ai-Thinker có nhân xử lý bên trong là IC Wifi SoC ESP8266, thường được sử dụng trong các ứng dụng kết nối Wifi, IoT hiện nay, mạch được sản xuất bởi chính hãng Ai-Thinker với quy trình thiết kế, gia công, đo kiểm kỹ càng cho chất lượng mạch tốt và độ ổn định cao.

Mạch thu phát Wifi SoC ESP8266 ESP-12F Ai-Thinker có kích thước nhỏ gọn, ra chân đầy đủ của IC ESP8266, mạch được thiết kế và gia công chất lượng tốt với vỏ bọc kim loại chống nhiễu và anten Wifi PCB tích hợp cho khoảng các truyền xa và ổn định.

Thông số kỹ thuật:

• Model: Wifi SoC ESP8266 ESP-12F Ai-Thinker
• Main IC: ESP8266 Wi-Fi MCU I Espressif Systems
• Package: SMD22
• Size: 24*16*3(±0.2)mm
• Certification: FCC, CE, IC, REACH, RoHS
• SPI Flash: Default 32Mbit
• Interface: UART/GPIO/ADC/PWM
• IO Port: 9
• UART Baudrate: Support 300 ~ 4608000 bps, Default 115200 bps
• Frequency Range: 2412 ~ 2484MHz
• Antenna: PCB
• Antenna Transmit Power
  • 802.11b: 16±2 dBm (@11Mbps)
  • 802.11g: 14±2 dBm (@54Mbps)
  • 802.11n: 13±2 dBm (@HT20, MCS7)
• Receiving Sensitivity
  • CCK, 1 Mbps : -90dBm
  • CCK, 11 Mbps: -85dBm
  • 6 Mbps (1/2 BPSK): -88dBm
  • 54 Mbps (3/4 64-QAM): -70dBm
  • HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
• Power (Typical Values)
  • Continuous Transmission=>Average˖~71mAˈPeak˖ 500mA
  • Modem Sleep: ~20mA
  • Light Sleep: ~2mA
  • Deep Sleep: ~0.02mA
• Security: WEP / WPA-PSK / WPA2-PSK

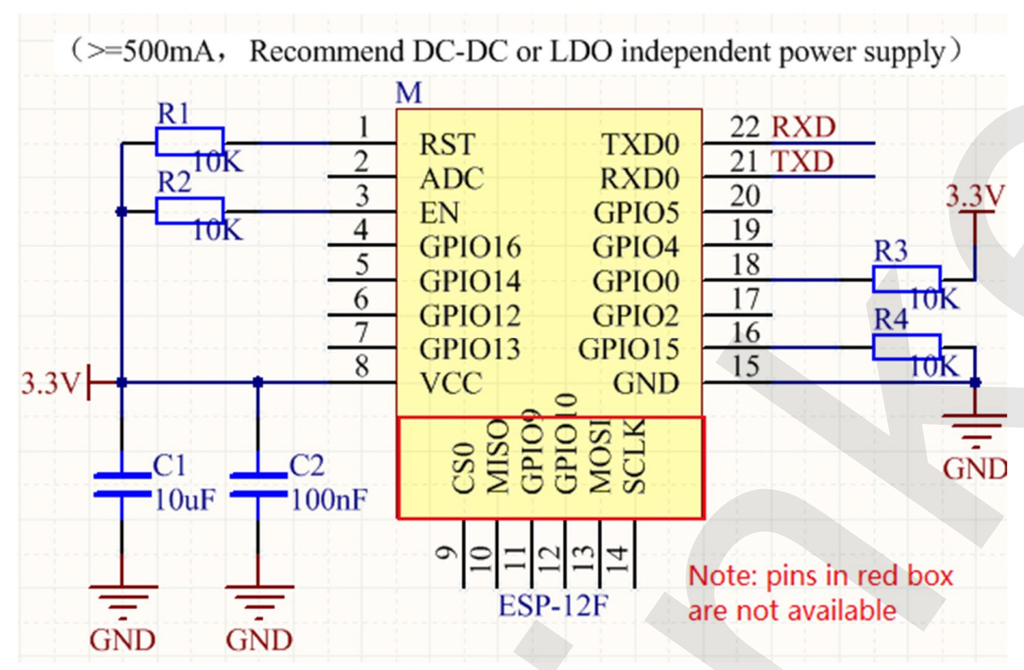

• Power Supply Voltage: 3.0V ~ 3.6V, Typical 3.3V, Current > 500mA

Trang chủ nhà sản xuất.

Dây chuyền lắp ráp và test kiểm mạch tại Ai-Thinker:
