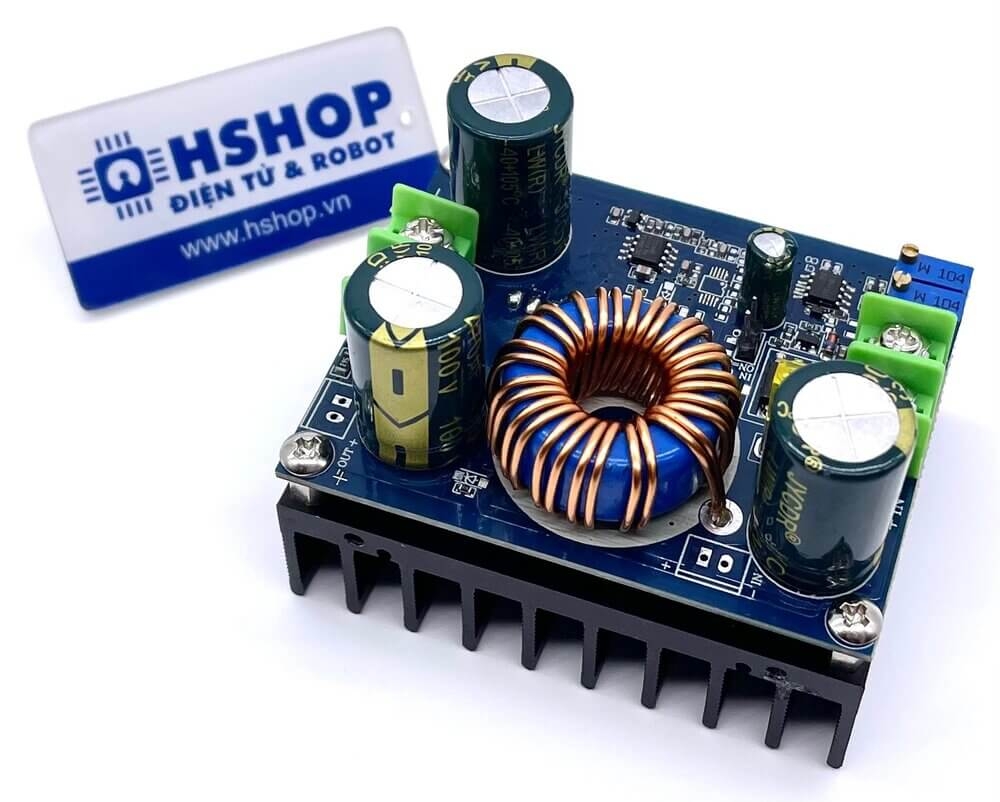

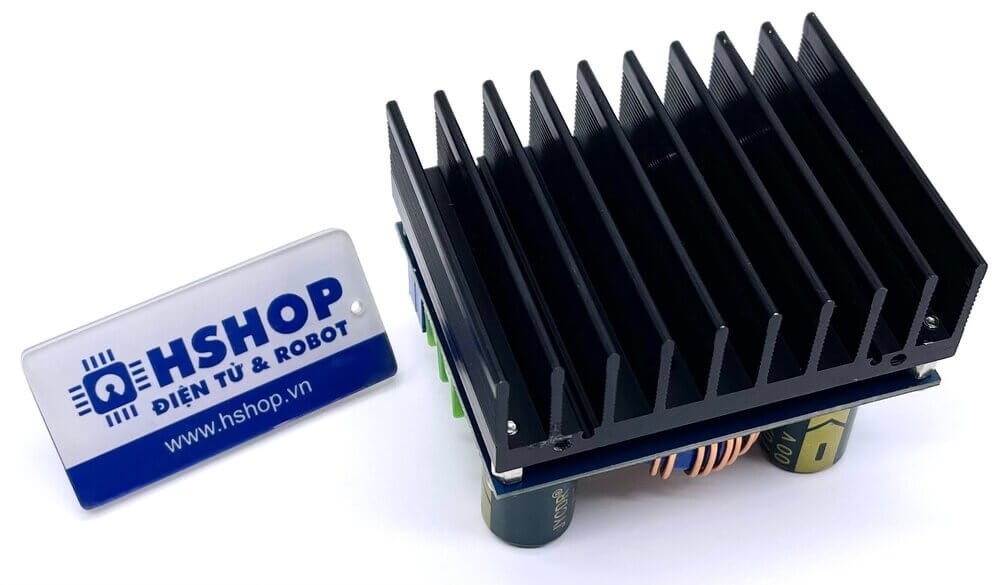

Mạch tăng áp DC-DC Boost Converter 600W

Mạch tăng áp DC-DC Boost Converter 600W được sử dụng để tăng điện áp DC với đầu vào tối thiểu 8VDC, đầu ra tối đa có thể tăng lên đến 60VDC, mạch có công suất lên đến 600W và biến trở tùy chỉnh dễ dàng phù hợp cho nhiều ứng dụng cần tăng áp DC khác nhau.

Lưu ý để điện áp đầu ra cung cấp đầy đủ công suất và không bị sụt áp thì yêu cầu đầu vào phải đạt đủ công suất lớn hơn đầu ra 5% (vì hiệu suất chuyển đổi của mạch là 95%).

Trên mạch có 1 Jumper dùng để chọn mức áp đầu vào từ 8 ~ 16VDC, khi cắm Jumper này thì nhất quyết không được cấp hơn 16VDC ở đầu vào vì sẽ làm cháy mạch, mặc định của mạch là không cắm Jumper này, khi đó áp đầu vào có thể cấp từ 13 ~ 60VDC.

Thông số kỹ thuật:

• Điện áp đầu vào:
  • 8~16VDC nếu cắm Jumper thiết lập trên mạch (không được cấp hơn 16VDC).
  • 13~60VDC nếu không cắm Jumper (đây là chế độ mặc định.
• Dòng điện đầu vào tối đa: 16A (nếu trên 10A yêu cầu độ tản nhiệt tốt hơn như lắp thêm quạt,...)
• Điện áp đầu ra: 12 ~ 60V (có thể điều chỉnh ngõ ra qua biến trở chỉnh áp).
• Dòng đầu ra tối đa: 10A, nếu trên 8A yêu cầu độ tản nhiệt tốt hơn như lắp thêm quạt,... (có thể điều chỉnh cố định dòng đầu ra qua biến trở chỉnh dòng).
• Công suất đầu ra tối đa = áp đầu ra* 10A, ví dụ: 12VDC là 120W, 60VDC là 600W.
• Dòng nghỉ: 15mA.
• Tần số chuyển đổi: 150Khz.
• Hiệu suất: 95%
• Có bảo vệ chống quá dòng.
• Có cầu chì bảo vệ chống chập.
• Không có bảo vể chống cấp ngược áp nên Quý Khách lưu ý kết nối đúng chiều cẩn thận.
• Kích thước: 76x60x56mm
• Trọng lượng: 205g.

Lưu ý :

• Nếu bạn xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại. Vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng.
• Mạch không thích hợp cấp nguồn cho động cơ !
