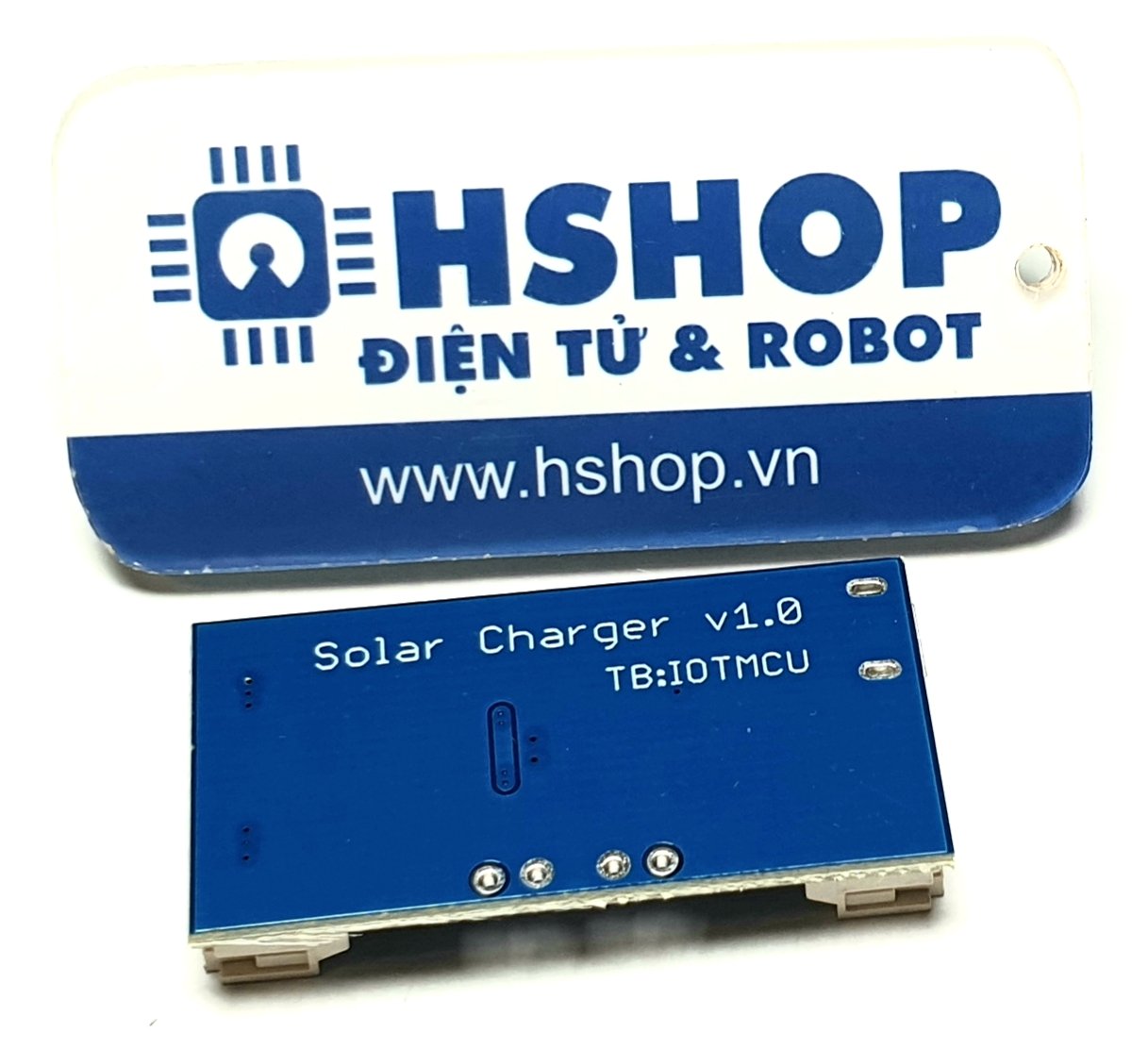

Mạch sạc pin CN3065 Single-cell Lithium Battery Solar Charge Controller

Lưu ý mạch chỉ dùng để sạc cho pin Lithium 1 cell (điện áp 3.7~4.2VDC), không dùng cho các loại pin khác có thể gây cháy nổ!!!

Mạch sạc pin CN3065 Single-cell Lithium Battery Solar Charge Controller sử dụng IC quản lý sạc chuyên dụng N3065 với khả năng cấp nguồn sạc bằng pin NLMT Solar Panel, mạch có khả năng quản lý dòng sạc cho pin Lithium tự động với bộ ADC 8-bit tích hợp trong IC, thích hợp với các ứng dụng cấp nguồn bằng pin Lithium và Năng lượng mặt trời Solar Panel.

Có thể mua pin NLMT tương thích tại đây:

Pin Năng lượng mặt trời Monocrystalline Solar Panel (5V 1A) – Hshop.vn

Thông số kỹ thuật:

• IC chính: N3065
• Thích hợp với pin Năng lượng mặt trời Solar Panel từ 4.4~6VDC.
• Dòng sạc cho pin tối đa: 500mA
• Chỉ dùng để sạc cho pin Lithium 1 cell có điện áp 3.7~4.2VDC.
• Điều chỉnh dòng sạc tối ưu cho pin tự động với bộ ADC 8-bit tích hợp trong IC
• Tích hợp cổng MicroUSB vừa có thể sạc bằng pin NLMT Solar Panel vừa có thể sạc bằng cổng USB.
• Chuẩn Conector kết nối: PH2.0x2P
• Kích thước: 2x4cm

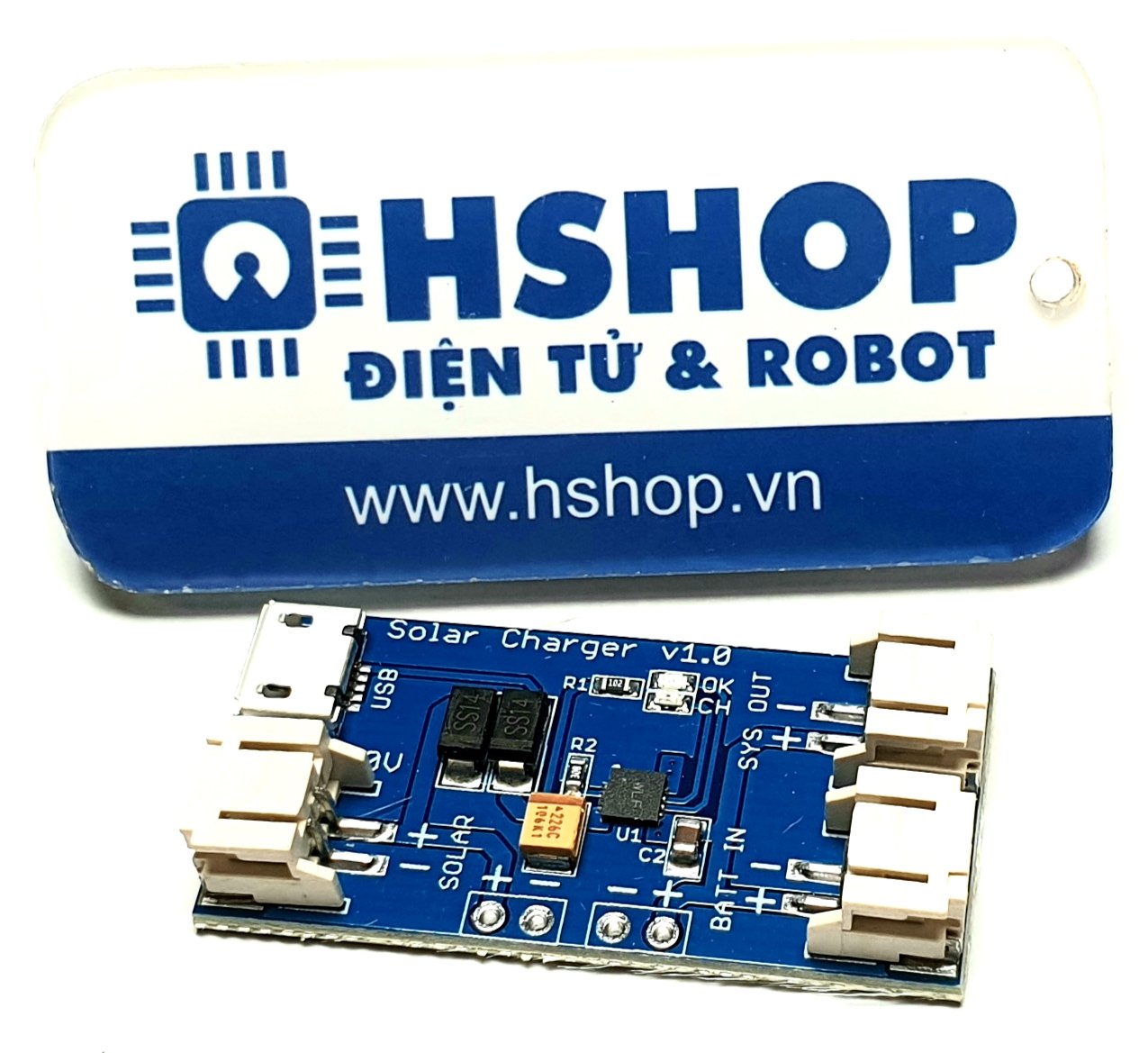

Các cổng kết nối:

• USB: cấp nguồn sạc bằng Micro USB 5VDC.
• SOLAR: cổng nối pin Năng lượng mặt trời Solar Panel 4.4~6VDC
• BATT IN: cổng nối pin Lithium 1 cell có điện áp 3.7~4.2VDC
• SYS OUT: cổng đầu ra nguồn cấp cho hệ thống, cổng này nối song song với pin nên có điện áp theo điện áp pin từ 3.7~4.2VDC.
