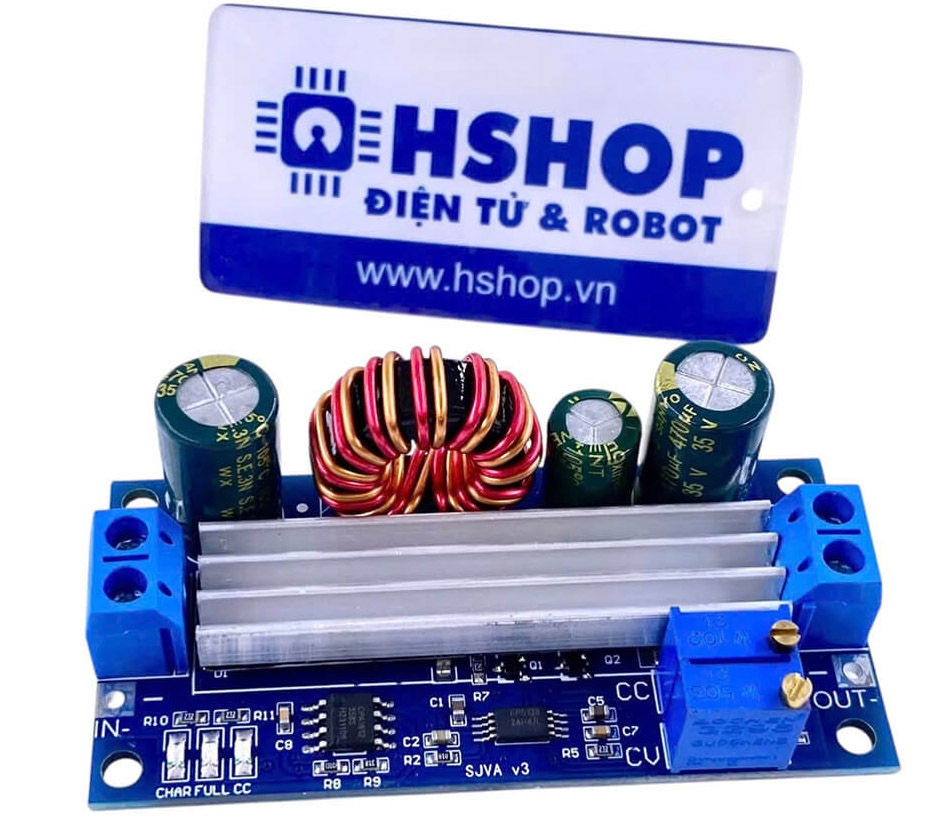

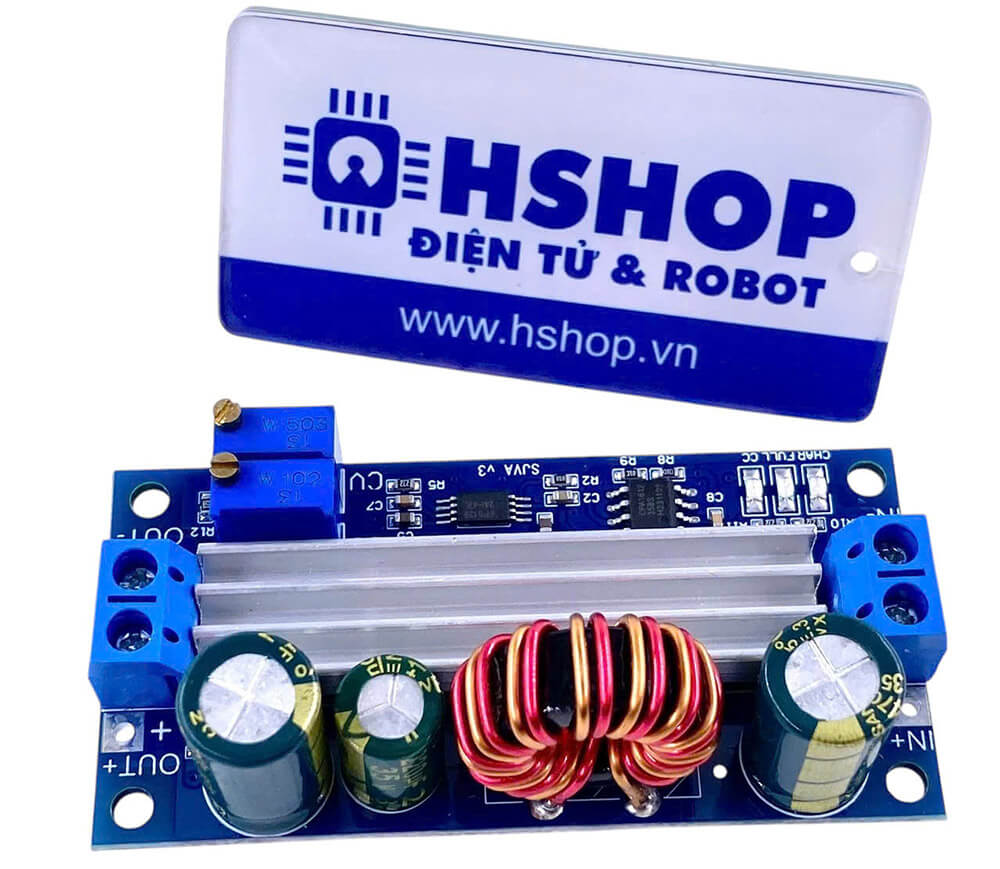

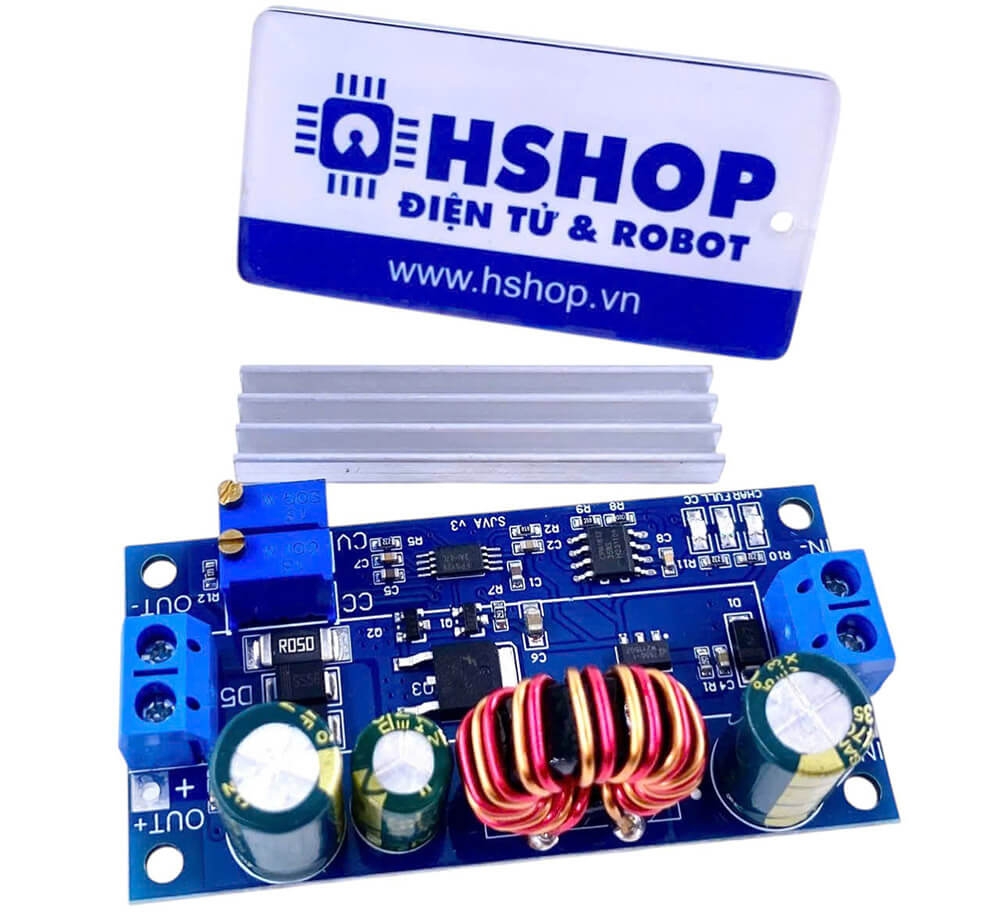

Mạch ổn áp DC-DC Buck Boost Conveter FP5139 60W

Mạch ổn áp DC-DC Buck Boost Conveter FP5139 60W có khả năng ổn áp và dòng đầu ra (Contant Voltage-CV / Constant Current-CC) tùy chỉnh bằng sự kết hợp hai thiết kế mạch Buck (giảm áp) và Boost (tăng áp) với nguồn đầu vào linh hoạt từ 5~30VDC, nguồn đầu ra tùy chỉnh 0.5~30VDC với hiệu suất chuyển đổi đạt 88%, thích hợp cho các ứng dụng cấp nguồn cần sự ổn định, mạch nguồn ổn áp cho pin năng lượng mặt trời,...

Lưu ý với các thiết bị cần cấp nguồn chính xác: Vi điều khiển, cảm biến,...thì đầu ra mạch nên thêm IC ổn áp tuyến tính(7805, LM1117,...) hoặc mắc kèm Diode Zenner ổn áp (3V3, 5V,...) để tránh trường hợp nguồn thay đổi đột ngột dẫn đến đầu ra tăng hoặc giảm áp không ổn định trong 1 khoảng thời gian ngắn.

Ví dụ: mạch Vi điều khiển chạy 5VDC thì nên chỉnh đầu ra 7~9VDC cấp qua IC ổn áp tuyến tính LM1117-5VDC.

Thông số kỹ thuật:

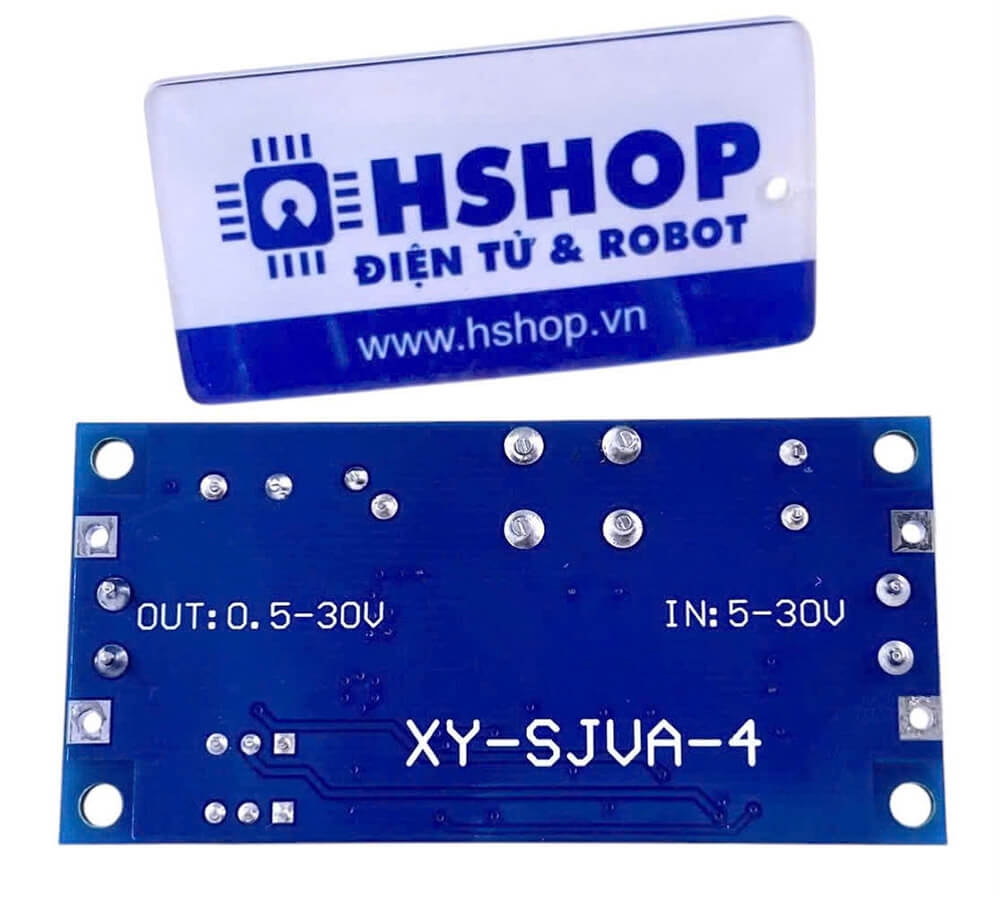

• Nguồn đầu vào Input: 5~30VDC
• Nguồn đầu ra Output tùy chỉnh: 0.5~30VDC (vì được kết hợp hai thiết kế mạch mạch buck và boost nên mạch có khả năng ổn áp, ví dụ áp đầu ra chỉnh 12VDC thì khi áp đầu vào 5VDC sẽ tự boost lên 12VDC, áp đầu vào 24VDC sẽ tự động giảm buck xuống còn 12VDC, rất thích hợp khi sử dụng với pin Năng lượng mặt trời cỡ nhỏ)
• Công suất tối đa: 60W (không nên sử dụng mạch ở công suất tối đa vì sẽ dễ làm hư mạch, ở công suất tối đa mạch sẽ chịu được trong 1 khoảng thời gian ngắn tùy vào loại tản nhiệt).

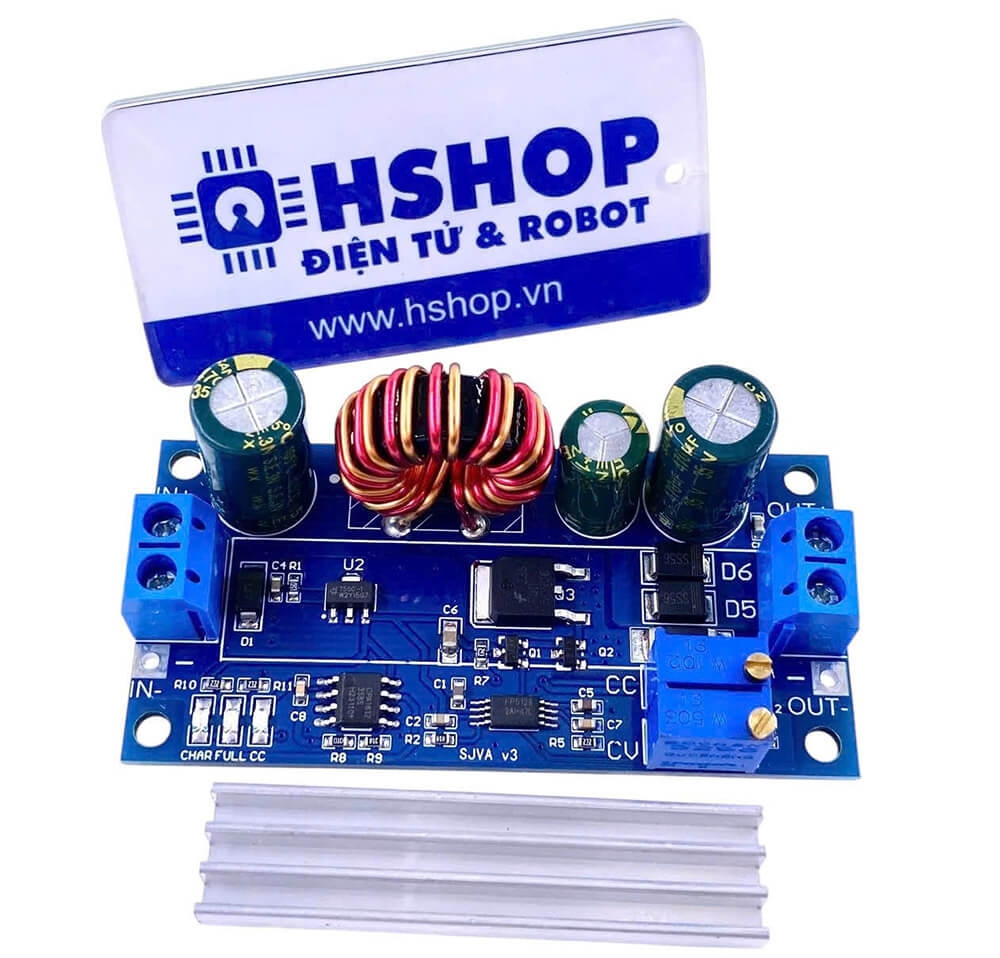

• Công suất ổn định: 30W (nên sử dụng dưới mức công suất này để mạch chạy tốt và ổn định nhất, lưu ý trên 35W cần gắn thêm hoặc thay đổi tản nhiệt để không làm cháy mạch)
• Dòng đầu ra tối đa: Công suất / Áp đầu ra (Công suất nên <30W)
• Hiệu suất chuyển đổi: 88%
• Tần số chuyển đổi: 180Khz
• Có bảo vệ chập nguồn đầu ra (Lưu ý không có bảo vệ chập nguồn cũng như cắm ngược chiều nguồn đầu vào, sẽ cháy ngay khi cấp ngược nguồn).
• Kích thước: 65 x 32 x 21mm

Cách sử dụng:

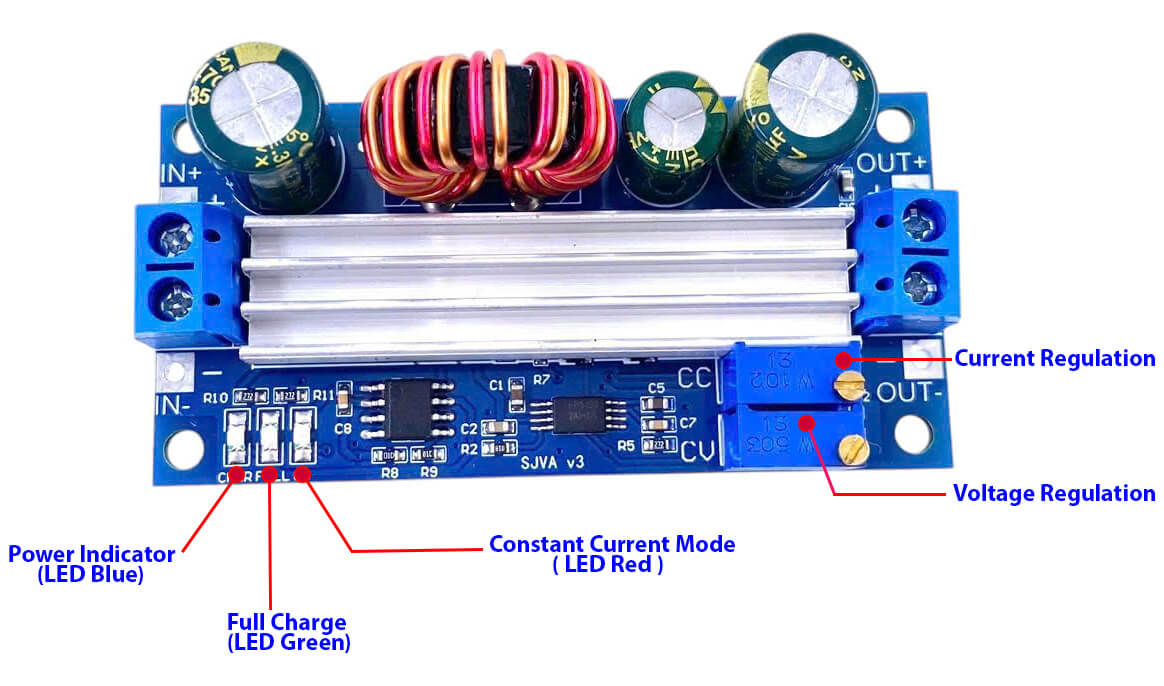

1. Dùng đồng hồ đo VOM bật đo áp và chỉnh biến trở CV để đạt điện áp đầu ra mong muốn.
2. Dùng đồng hồ đo VOM bật đo dòng và chỉnh biến trở CC để đạt dòng điện đầu ra mong muốn (quá dòng hoặc chập mạch sẽ tự ngắt tải).
3. Trên mạch có 1 đèn Full Charge, khi tải đầu ra có dòng tiêu thụ bằng CC/10 đèn sẽ sáng dùng để sạc pin (thường dùng cho pin năng lượng mặt trời).
