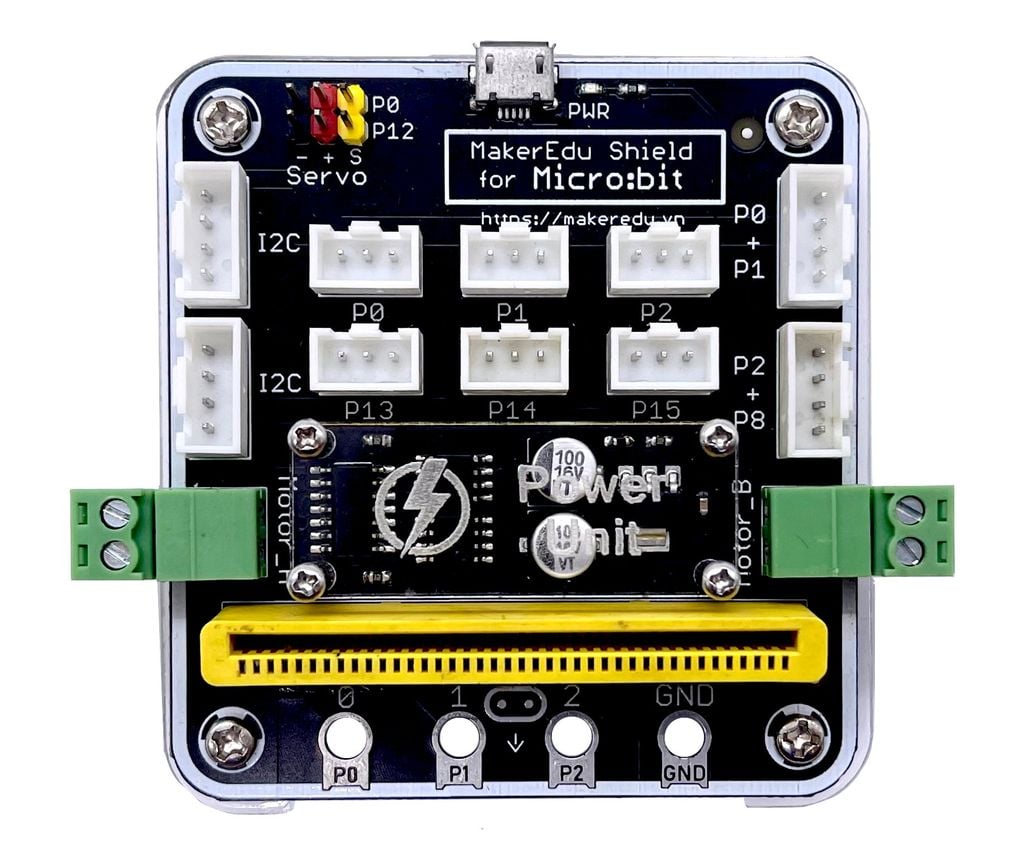

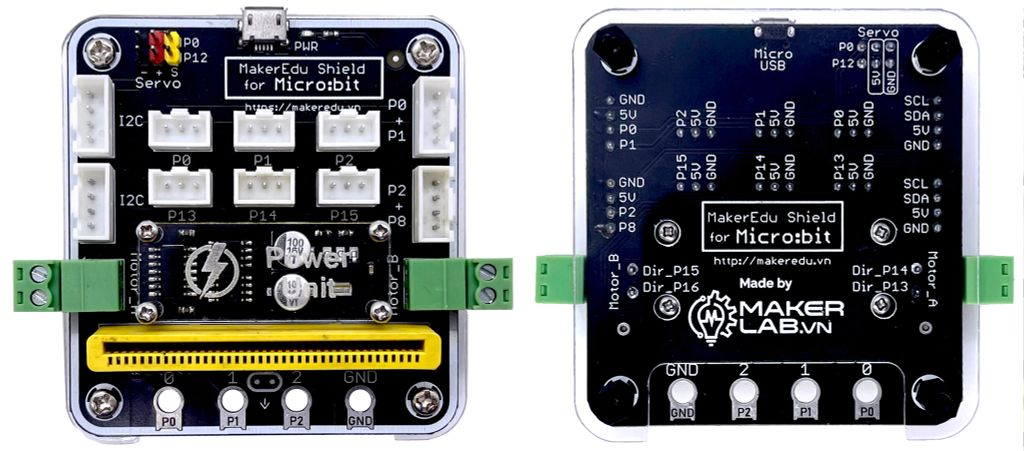

Mạch MakerEDU Shield for Micro:bit, with 2 x DC Motor Driver

Mạch MakerEdu Shield for Micro:bit là một bo mạch trung gian giúp bạn kết nối Micro:bit với các mạch trong hệ sinh thái phần cứng Robotics MakerEdu. Sau khi đã kết nối, Micro:bit sẽ trở thành mạch điều khiển trung tâm trong hệ sinh thái phần cứng Robotics MakerEdu với 3 chức năng chính:

1. Chức năng lưu trữ và thực thi các lệnh lập trình qua khối điều kiển là mạch Micro:bit (Controller Unit).
2. Chức năng cấp nguồn, giao tiếp và điều khiển các mạch module chức năng MakerEdu Module, cảm biến MakerEdu Sensor qua các cổng kết nối chuẩn XH2.54.
3. Chức năng điều khiển 2 Động cơ DC, 2 Động cơ RC Servo qua Khối Công Suất (Power Unit) trên mạch MakerEdu Shield for Micro:bit.

Mạch MakerEdu Shield for Micro:bit được thiết kế để có thể tương thích tốt nhất với phiên bản Micro:bit V2 và các phiên bản có thiết kế tương tự.

Thông số kỹ thuật:

• Model: MakerEdu Shield for Micro:bit
• Tương thích: Tương thích tốt nhất với Micro:bit V2 hoặc các phiên bản có thiết kế tương tự.
• Chuẩn Connector kết nối: XH2.54 3Pins / 4Pins
• Nguồn đầu vào: 5VDC từ cổng Micro USB trên mạch.
• Cổng Digital I/O đơn: 6 cổng [P0], [P1], [P2], [P13], [P14], [P15]
• Cổng Digital I/O đôi: 2 cổng [P0+P1], [P2+P8]
• Cổng Analog Input: 2 cổng [P0], [P1], [P2]
• Cổng giao tiếp I2C: 2 cổng [I2C]
• Cổng điều khiển RC Servo: 2 cổng [P0], [P12]
• Cổng điều khiển động cơ DC: 2 cổng [Motor_A], [Motor_B]
• Cổng kết nối mở rộng (kẹp cá sấu, jack bắp chuối): 4 cổng [P0], [P1], [P2], [GND]
