Mạch định vị GPS BDS ATGM336H

Lưu ý:

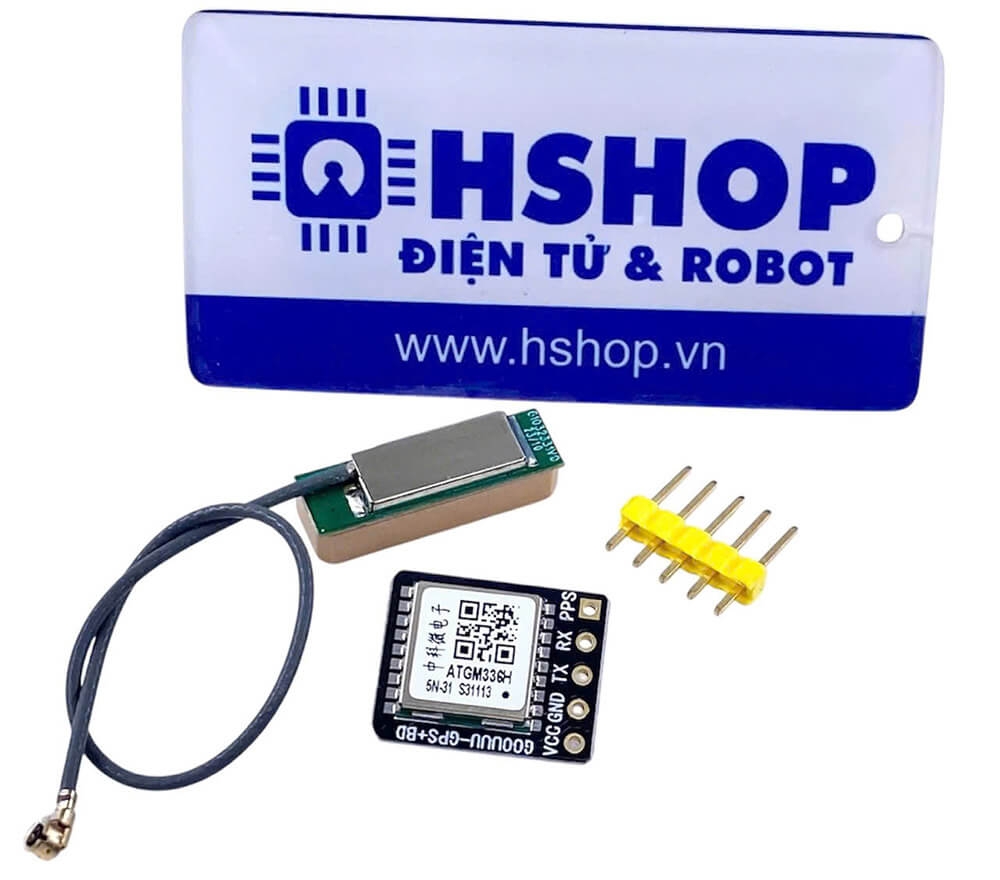

• Để phân biệt các loại hàng nhái chất lượng kém (chạy không ổn định và bắt sóng yếu), trên mỗi Module ATGM336H nhà sản xuất để 1 mã QRCode khác nhau cho từng Module, các loại hàng kém chất lượng không có mã QRCode này hoặc sẽ chỉ có 1 mã duy nhất được lặp đi lặp lại trên nhiều Module, người bán sẽ che phần này trong thông tin sản phẩm để các bạn khó phân biệt xin lưu ý!
• Nên sử dụng module GPS tại những nơi thoáng đãng và không có chướng ngại vật trên đầu.

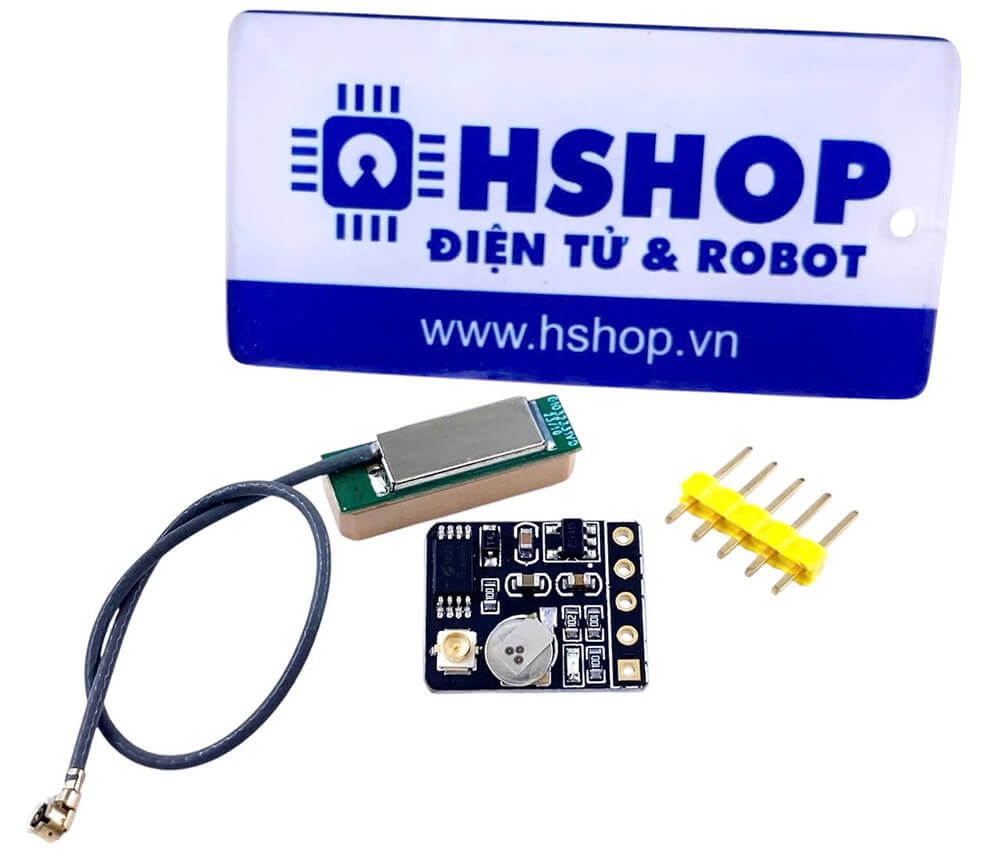

Mạch định vị GPS BDS ATGM336H có thiết kế nhỏ gọn sử dụng IC chính SoC GNSS AT6558 thế hệ thứ 4 với khả năng tiết kiệm năng lượng vượt trội, mạch bắt tín hiệu định vị và thời gian nên các hệ thống GPS/US, Beidou/CN, GLONASS/RU, Galileo/EU, QZSS/JP, SBAS/enhanced system qua 32 kênh tracking chanel.

Mạch định vị GPS BDS ATGM336H có chuẩn đầu ra tín hiệu của mạch tương thích với các module của Ublox (NEO-6M / NEO-7/ NEO-M8N) nên có thể thay thế dễ dàng, sử dụng chung code mẫu Arduino và phần mềm U-Center trên máy tính, phù hợp với các ứng dụng định vị vị trí và lấy thời gian qua GPS.

Thông số kỹ thuật:

• Điện áp cấp: 3.3~ 5VDC
• IC chính: SoC GNSS AT6558
• Giao tiếp UART/TTL.
• Baudrate: 9600 (Default), 1200, 2400, 4800, 19200, 38400, 57600, 115200, 230400, 460800, 921600.
• Tracking channels: 32
• GNSS engine for GPS/US, Beidou/CN, GLONASS/RU, Galileo/EU, QZSS/JP, SBAS/enhanced system.
• Support A-GNSS
• Cold start capture sensitivity: -148dBm
• Tracking sensitivity: -162dBm
• Positioning accuracy: 2.5 meters (CEP50, open area)
• First positioning time: 32 seconds
• Low power consumption: continuous operation <25mA (@ 3.3V)
• Kích thước: 15.7 x 13.1 mm
