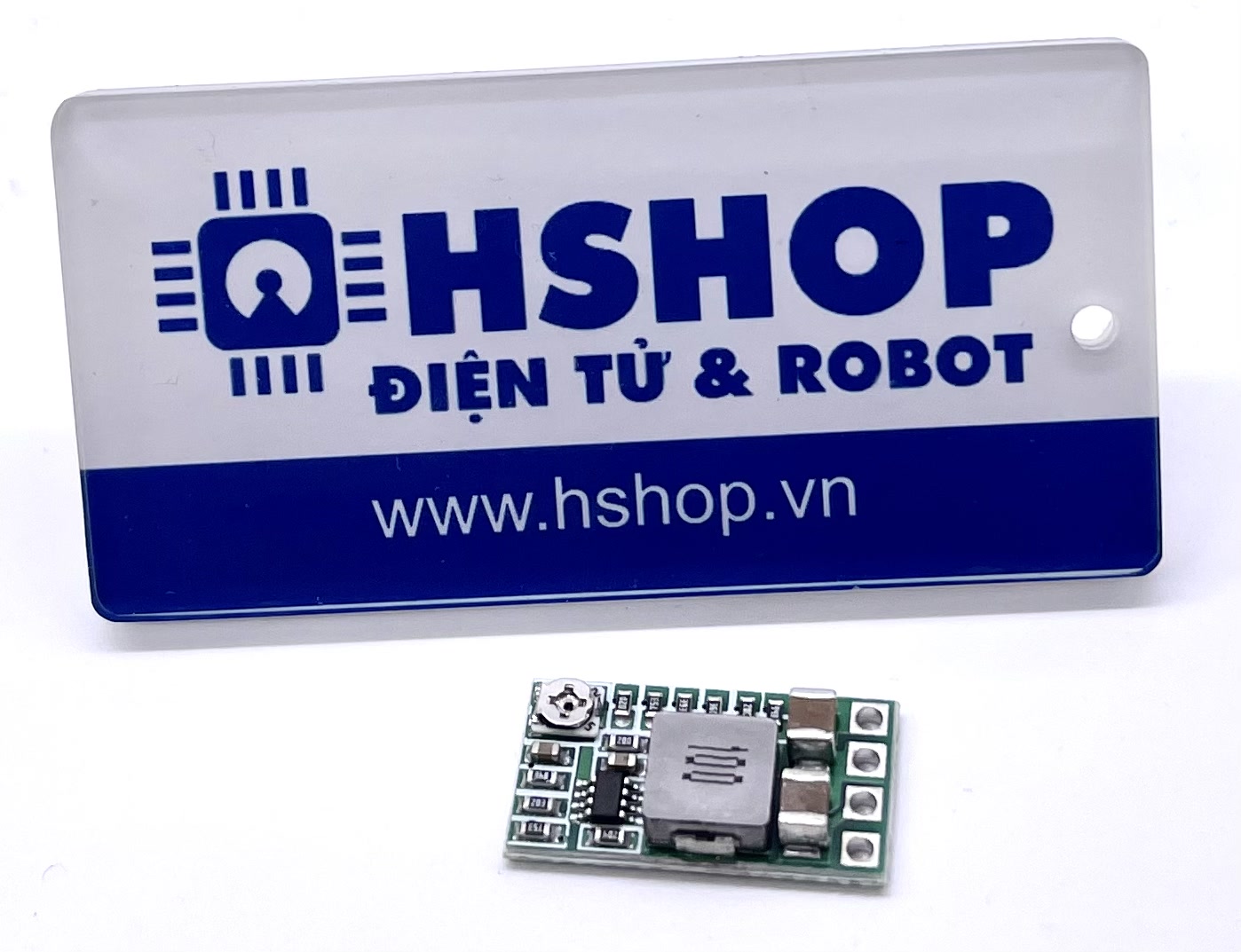

Mạch giảm áp DC-DC Buck Mini 3A V2

Mạch giảm áp DC-DC Buck Mini 3A V2 được bổ xung Jumper chọn nguồn đầu ra cố định giúp dễ dàng tạo ra các điện áp chuẩn mong muốn: 1.8, 2.5, 3.3, 5, 9, 12VDC, ngoài ra còn có thể tùy chỉnh điện áp mong muốn bằng biến trở.

Mạch giảm áp DC-DC Buck Mini 3A V2 có thiết kế nhỏ gọn nhưng theo thông số từ nhà sản xuất có thể giảm áp với dòng đầu ra tối đa lên đến 3A, mạch được sử dụng để giảm áp DC - DC với phương pháp giảm áp xung cho hiệu suất lên đến 97.5% và IC giảm áp không bị nóng, phù hợp cho các ứng dụng cần giảm áp DC, cấp nguồn cho board mạch,...

Thông số kỹ thuật:

• Điện áp đầu vào: 4.5 ~ 16VDC
• Điện áp đầu ra: 0.8 ~ 15VDC (có thể điều chỉnh)
• Thiết lập áp cố định 1.8, 2.5, 3.3, 5, 9, 12VDC bằng Jumper.
• Dòng ra tối đa 3A.
• Dòng liên tục 2A.
• Dòng nghỉ: 0.85mA
• Hiệu suất chuyển đổi: 97.5% (tối đa)
• Kích thước: 20 x 11 x 5 mm

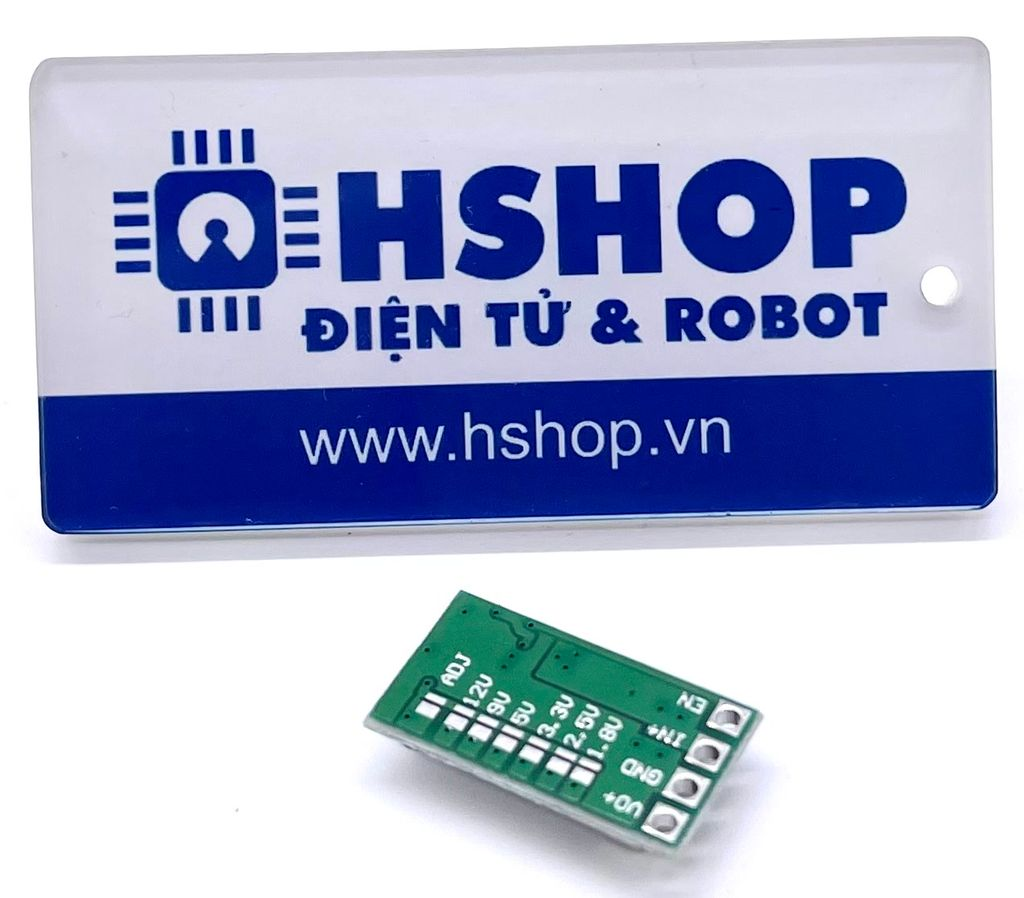

Sơ đồ chân:

1. VO+: Điện áp đầu ra tùy chỉnh 0.8~15VDC.
2. GND: MASS - 0VDC.
3. IN+: Điện áp đầu vào 4.5~16VDC.
4. EN: Chân Enable - Disable module, mặc định Enable, thường không sử dụng.

Lưu ý: Mặc định phần Jumper nối sẵn sang Adj để chỉnh áp đầu ra bằng biến trở, nếu bạn muốn chọn áp cố định cần cắt Jumper này và nối Jumper áp cố định mong muốn.
