Mạch điều khiển động cơ DC Motor Driver XY-160D

Loại: Default

Thương hiệu: Import

Tình trạng: Còn hàng

Mã sản phẩm: HS1285

Cam kết

Kiểm tra sản phẩm trước khi bán
Tư vấn tận tâm
Vận chuyển nhanh chóng
Bảo hành trách nhiệm

Khuyến mại

Miễn phí Giao hàng thông thường (3-5 ngày) cho các đơn hàng thanh toán chuyển khoản trước, có trị giá > 2tr trên Toàn Quốc (ngoại trừ các đơn hàng nặng trên 500g)

Mô tả sản phẩm
Hướng dẫn mua hàng
Đánh giá sản phẩm

Mạch điều khiển động cơ DC Motor Driver XY-160D được sử dụng để điều khiển 2 động cơ DC với công suất tối đa 160W mỗi động cơ (nếu chạy liên tục thì nên giới hạn ở mức 70% công suất tối đa theo thông số nhà sản xuất), mạch được thiết kế chuẩn công nghiệp sử dụng IC Driver bằng MOSFET hiệu suất cao, tích hợp Opto cách ly và các thiết kế chống nhiễu TVS, ESD.

Thông số kỹ thuật:

Điện áp sử dụng: 7 ~ 24 VDC. (Limit: 6.5 ~ 27VDC).
Công suất tối đa: 160W/1 động cơ (nếu chạy liên tục xin chỉ sử dụng 70% công suất tôi đa, khoảng 115W 1 động cơ và mắc thêm cầu chì bảo vệ quá tải).
Control signal Level (Compatible 3.3V/5V)
- Logic High (H): DC 3.0 ~ 6.5V
- Logic Low (L): DC0 ~ 0.8V
Output Channel: 2.
Control signal current: 3 ~ 11 mA (Each route).
PWM Speed Control: 0~10KHz.
Minimum valid Pulse Width: 5us.
Working Temperature: -25 ~ 85 °C
Mounting Hole: M3.
Dimension (LxWxH): 55 x 55 x 13(mm).
Weight: 32g.

Hướng dẫn sử dụng và Code mẫu Arduino.

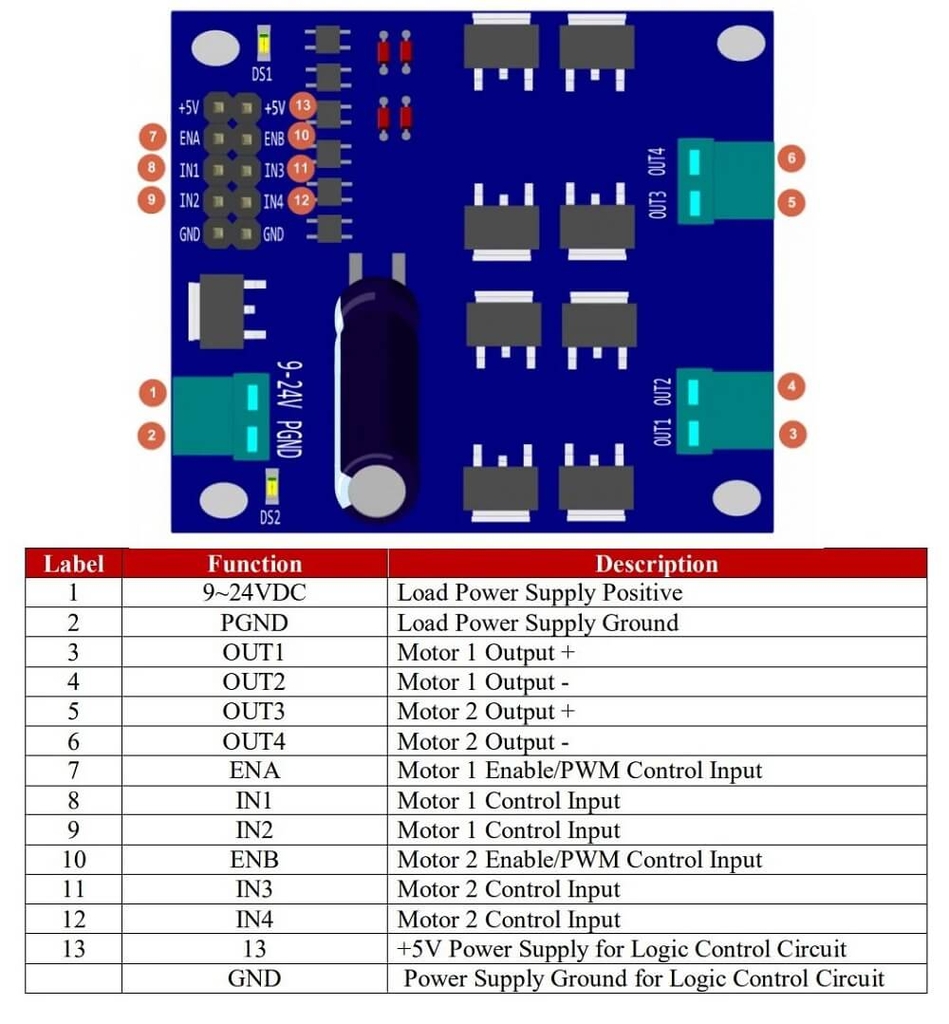

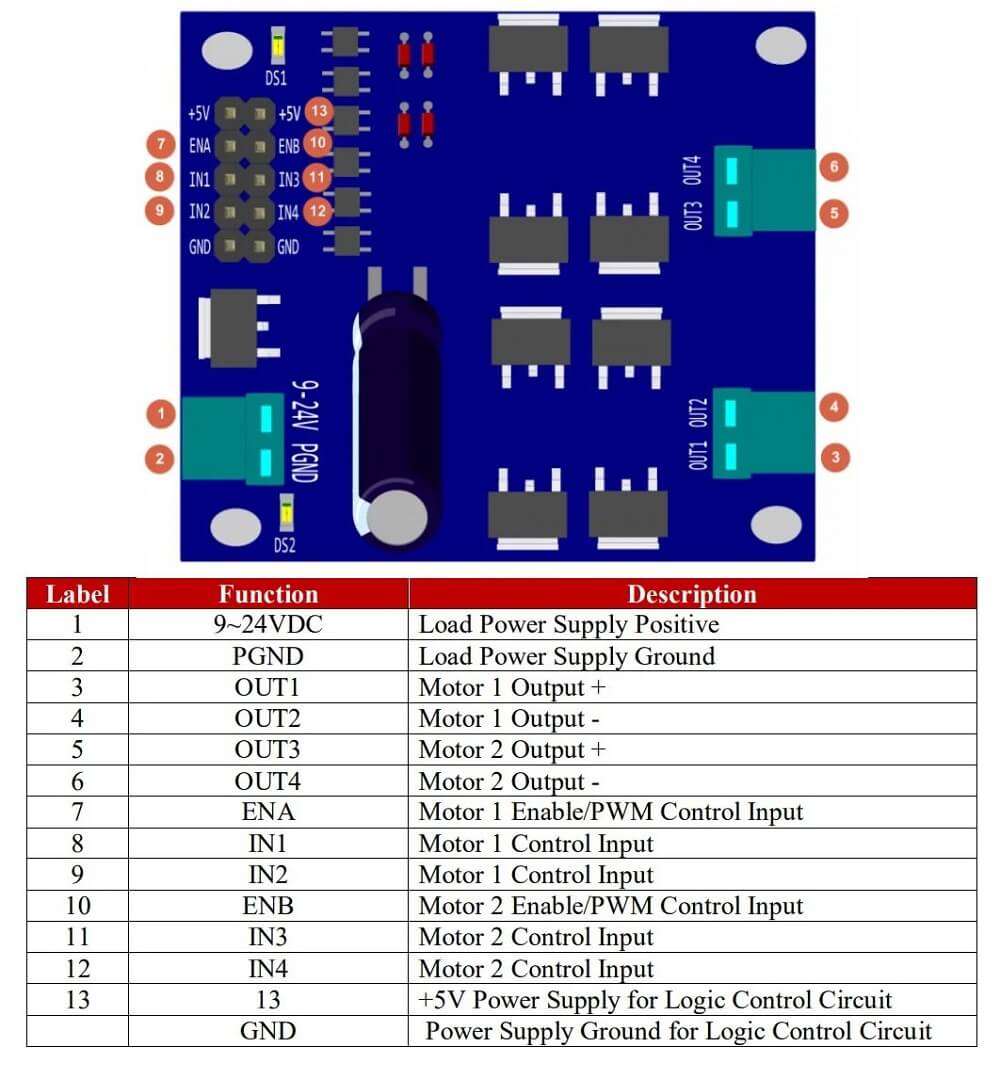

Sơ đồ chân:

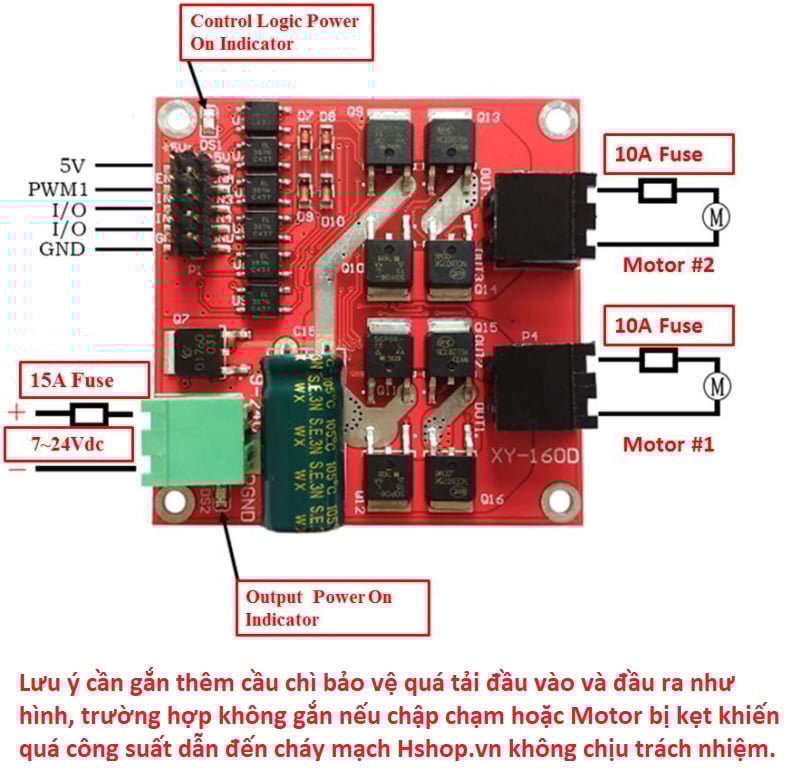

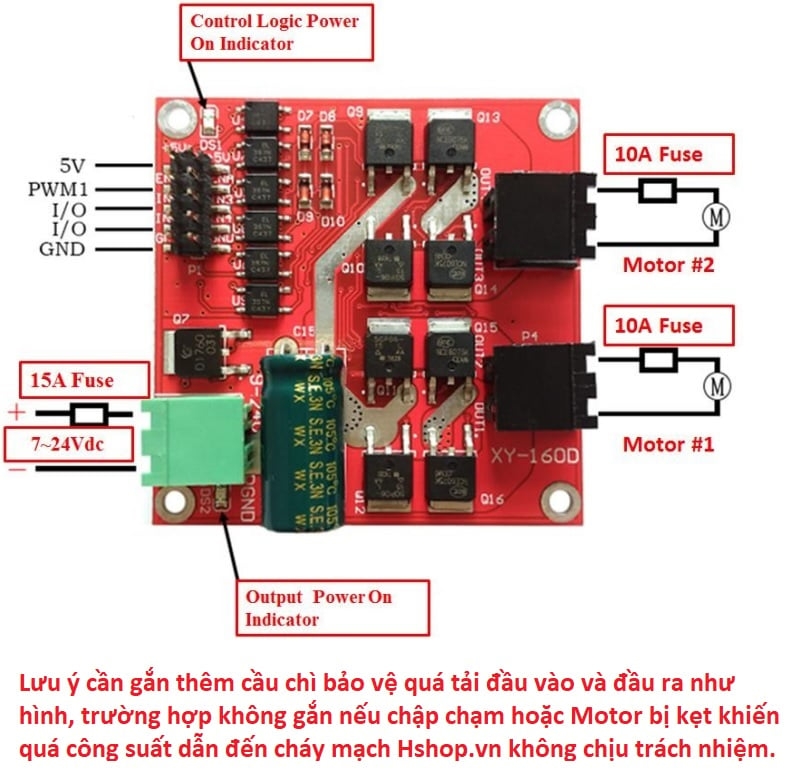

Sơ đồ kết nối:
