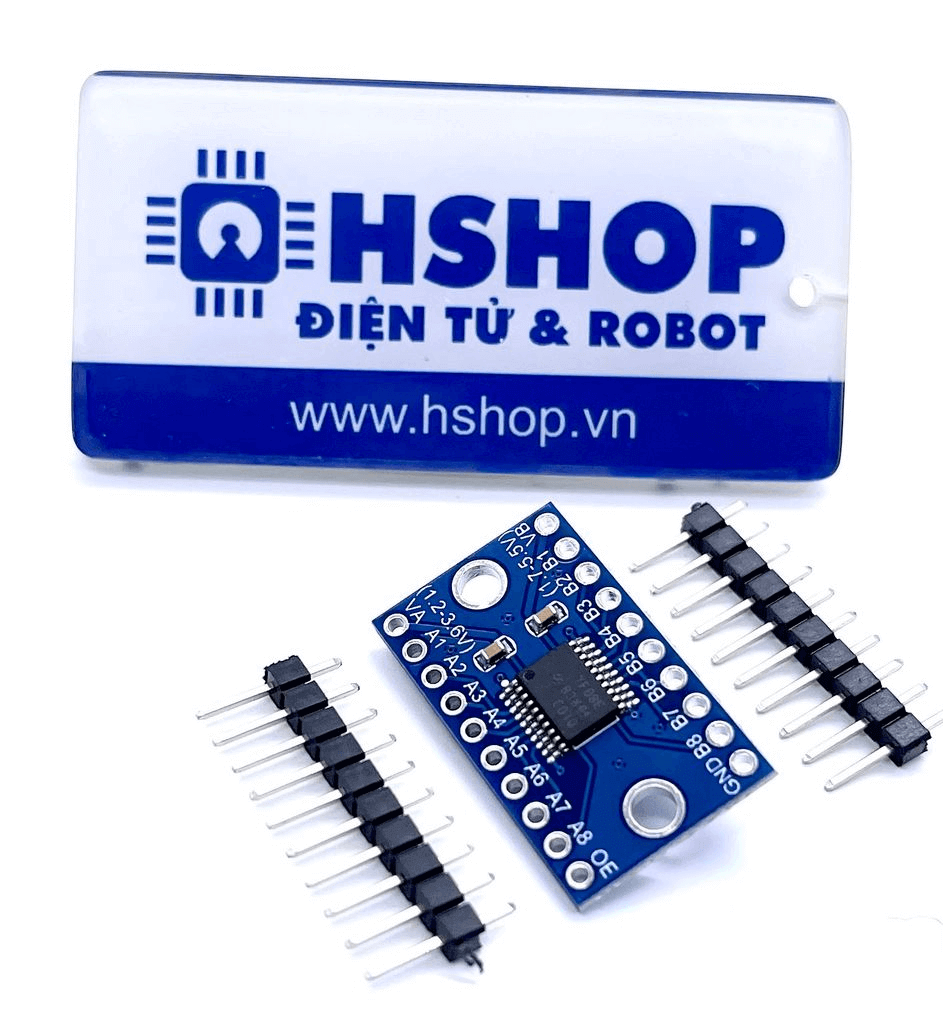

Mạch chuyển mức tín hiệu 2 chiều 8 kênh TXS0108

Mạch chuyển mức tín hiệu 2 chiều 8 kênh TXS0108 sử dụng IC chuyển mức tín hiệu tốc độ cao từ TI, mạch có thiết kế nhỏ gọn, cách sử dụng dễ dàng, chiều chuyển được chọn tự động, thích hợp để chuyển mức tín hiệu logic cho các thiết bị có mức logic giao tiếp từ 1.2 đến 5 VDC.

Mạch ứng dụng cho các thiết bị chênh lệch mức tín hiệu giao tiếp như Raspberry Pi với các cảm biến, module, vi điều khiển,...với vai trò chuyển mức tín hiệu và như một bộ đệm tránh trường hợp board mạch chính bị cháy.

Thông số kỹ thuật:


• No Direction-Control Signal Needed
• Maximum Data Rates
• 110 Mbps (Push Pull)
• 1.2 Mbps (Open Drain)
• 1.2 V to 3.6 V on A Port and 1.65 V to 5.5 V on B
• Port (VCCA ≤ VCCB)
• No Power-Supply Sequencing Required – Either
• VCCA or VCCB Can Be Ramped First
• Latch-Up Performance Exceeds 100 mA Per
• JESD 78, Class II
• ESD Protection Exceeds JESD 22 (A Port)
• 2000 V Human Body Model (A114-B)
• 150 V Machine Model (A115-A)
• 1000 V Charged-Device Model (C101)
• IEC 61000-4-2 ESD (B Port)
• ±8 kV Contact Discharge
• ±6 kV Air-Gap Discharge

Datasheet
