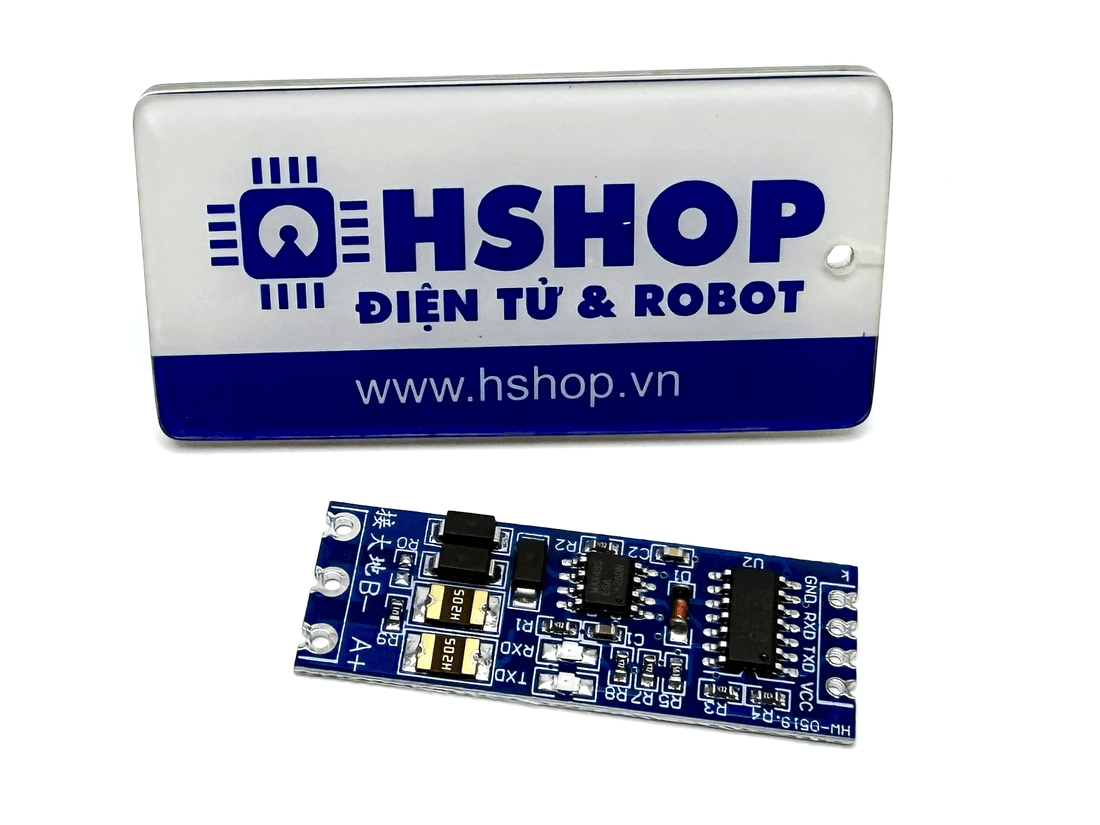

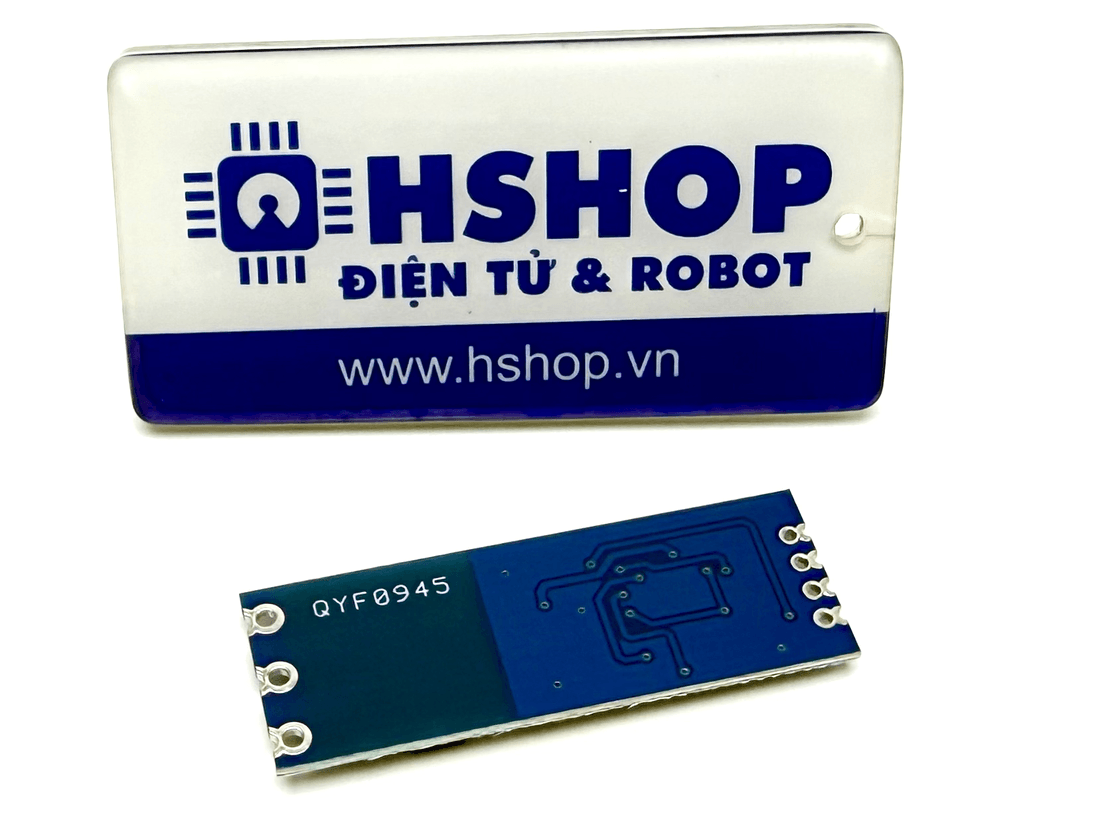

Bo mạch chuyển đổi tín hiệu TTL sang RS485 V1

Thương hiệu: Import
Bảo hành: Cơ bản
Tình trạng: Còn hàng
SKU: HS2455V
GIÁ BÁN: (Mã sản phẩm / SKU có chữ cuối V là hàng CTY giá đã bao gồm thuế)
35.000₫

Bảo hành cơ bản

  • Sản phẩm được kiểm tra trước khi bán Sản phẩm được kiểm tra trước khi bán
  • Quý Khách quay video kiểm tra sản phẩm khi nhận hàng Quý Khách quay video kiểm tra sản phẩm khi nhận hàng
  • Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng
  • Xử lý lỗi theo chính sách bảo hành

Bo mạch chuyển đổi tín hiệu TTL sang RS485 V1 là module giao tiếp dùng để chuyển đổi tín hiệu điện áp TTL và RS485, phù hợp kết nối các vi điều khiển, Arduino, ESP32, STM32 và các thiết bị sử dụng chuẩn giao tiếp RS485. Mạch hỗ trợ truyền thông hai chiều bán song công (half-duplex) với khả năng tự động chuyển đổi chiều truyền và nhận dữ liệu.

Bo mạch chuyển đổi tín hiệu TTL sang RS485 V1 tương thích nguồn và tín hiệu 3.3V/5V, sử dụng thiết kế cấp công nghiệp với khả năng chống nhiễu tốt, hỗ trợ truyền dữ liệu đường dài trong môi trường công nghiệp và ngoài trời. Khi truyền đường dài, nên nối chân “Tiếp địa/接大地” với đất để tăng khả năng chống nhiễu và chống sét.

Thông số kỹ thuật

  • Tên sản phẩm: Mạch chuyển đổi TTL UART sang RS485 V1
  • Chuẩn giao tiếp: TTL UART ↔ RS485
  • Chế độ giao tiếp RS485: Bán song công (half-duplex)
  • Điện áp hoạt động: 3.3VDC hoặc 5.0VDC
  • Mức tín hiệu: Tương thích 3.3VDC và 5.0VDC
  • Tốc độ truyền: 110 ~ 256000bps
  • Số thiết bị hỗ trợ trên bus: Tối đa 128 thiết bị
  • Điện trở kết thúc: 120Ω, kích hoạt bằng cách nối tắt R0
  • Khoảng cách truyền: Có thể đạt đến hàng kilomet tùy điều kiện sử dụng
  • Khoảng cách khuyến nghị: Trong phạm vi 800m; trên 800m nên sử dụng bộ lặp
  • Độ dày PCB: 0.8mm
  • Khoảng cách chân: 2.54mm
  • Kích thước mạch: 42.8 × 15.2mm
  • Đèn báo: TXD, RXD

Lưu ý khi sử dụng

  • RS485 là giao tiếp bán song công (half-duplex) nên không thể truyền và nhận đồng thời theo hai hướng.
  • Khi truyền đường dài ngoài trời, nên nối chân tiếp đất của mạch với hệ thống tiếp địa.
  • Khi truyền đường dài, nên kích hoạt điện trở kết thúc 120Ω bằng cách nối tắt R0.
  • Khoảng cách truyền thực tế phụ thuộc vào tốc độ baud, loại cáp, môi trường và cách đấu nối.
